Gysflash 1.12 - Batterieladegerät GYS - Kostenlose Bedienungsanleitung

Marke	GYS
Modell	Gysflash 1.12
Produkttyp	Batterieladegerät
Stromversorgung	220-240 V AC, 50-60 Hz
Ladespannung	14,5 V (Lademodus), 13,6 V (Erhaltung)
Ladestrom	1 A
Kompatible Batterietypen	12 V Blei (GEL, AGM, WET, MF, Calcium)
Batteriekapazität (Laden)	1 Ah bis 32 Ah
Batteriekapazität (Erhaltung)	Bis zu 100 Ah
Anzahl der Ladestufen	7 automatische Stufen
Schutzfunktionen	Verpolungsschutz, Kurzschlussschutz, Funkenunterdrückung, Überhitzungsschutz
Sonderfunktionen	Desulfatierung, Wiederbelebung entladener Batterien, Erhaltungsladung
Optische Anzeigen	OK-LED (blinkt: startbereit; leuchtet: geladen)
Isolationsklasse	Klasse II (doppelte Isolierung)
Elektronikverträglichkeit	Kompatibel mit Fahrzeugelektronik
Betriebstemperatur	Max. 50 °C (integrierter Hitzeschutz)
Mitgeliefertes Zubehör	Klemmen, Ringösen (je nach Version)
Normen	CE, EAC, UKCA, CMIM (Marokko)
Garantie	2 Jahre (Teile und Arbeit)
Wartung	Nicht öffnen; Kabel von Fachmann ersetzen lassen
Ungefähres Gewicht	0,5 kg
Ungefähre Abmessungen	15 x 8 x 5 cm

Häufig gestellte Fragen - Gysflash 1.12 GYS

Welchen Batterietyp kann ich mit dem Gysflash 1.12 laden?

Dieses Ladegerät ist für 12V Bleibatterien ausgelegt, einschließlich der Typen GEL, AGM, WET, MF (wartungsfrei) und Calcium.

Was ist die maximale unterstützte Batteriekapazität?

Im Lademodus unterstützt es Batterien von 1 Ah bis 32 Ah. Im Erhaltungsmodus (Floating) kann es Batterien bis zu 100 Ah erhalten.

Wie erkenne ich, ob die Batterie vollständig geladen ist?

Die OK-LED leuchtet dauerhaft, wenn die Batterie vollständig geladen ist. Wenn sie blinkt, ist die Batterie startbereit, aber noch nicht zu 100% geladen.

Kann ich eine gefrorene oder beschädigte Batterie laden?

Nein, laden Sie niemals eine gefrorene oder beschädigte Batterie, da dies Explosions- oder Brandgefahr birgt.

Schützt das Ladegerät vor Verpolung?

Ja, der Gysflash 1.12 verfügt über einen Verpolungsschutz. Wenn die Klemmen falsch angeschlossen sind, blinkt die LED schnell.

Kann ich das Ladegerät dauerhaft angeschlossen lassen?

Ja, nach Abschluss des Ladevorgangs schaltet das Ladegerät automatisch in den Erhaltungsmodus (13,6 V), um die Batterie ohne Überladung auf Maximum zu halten.

Welches Zubehör wird zum Laden über eine 12V Motorradsteckdose benötigt?

Sie müssen den Zigarettenanzünder-Adapter (Ref. 029439) am Ladegerät verwenden und dann an die 12V-Steckdose des Motorrads anschließen. Stellen Sie sicher, dass das Armaturenbrett ausgeschaltet ist.

Was tun, wenn die LED langsam blinkt?

Dies zeigt an, dass die Batterie sehr schwach oder defekt ist. Ersetzen Sie die Batterie und starten Sie den Ladevorgang neu.

Wie reinige und warte ich das Ladegerät?

Trennen Sie das Ladegerät vor der Reinigung vom Netz. Verwenden Sie ein trockenes Tuch. Reinigen Sie es niemals mit Wasser oder Chemikalien. Wenn das Kabel beschädigt ist, lassen Sie es von einem Fachmann ersetzen.

Wie lange dauert der Ladevorgang für eine typische Batterie?

Zum Beispiel benötigt eine 2-Ah-Batterie etwa 2 Stunden, um von 20% auf 80% zu kommen, eine 10-Ah-Batterie 6 Stunden, eine 20-Ah-Batterie 12 Stunden und eine 32-Ah-Batterie 19 Stunden.

BEDIENUNGSANLEITUNG Gysflash 1.12 GYS

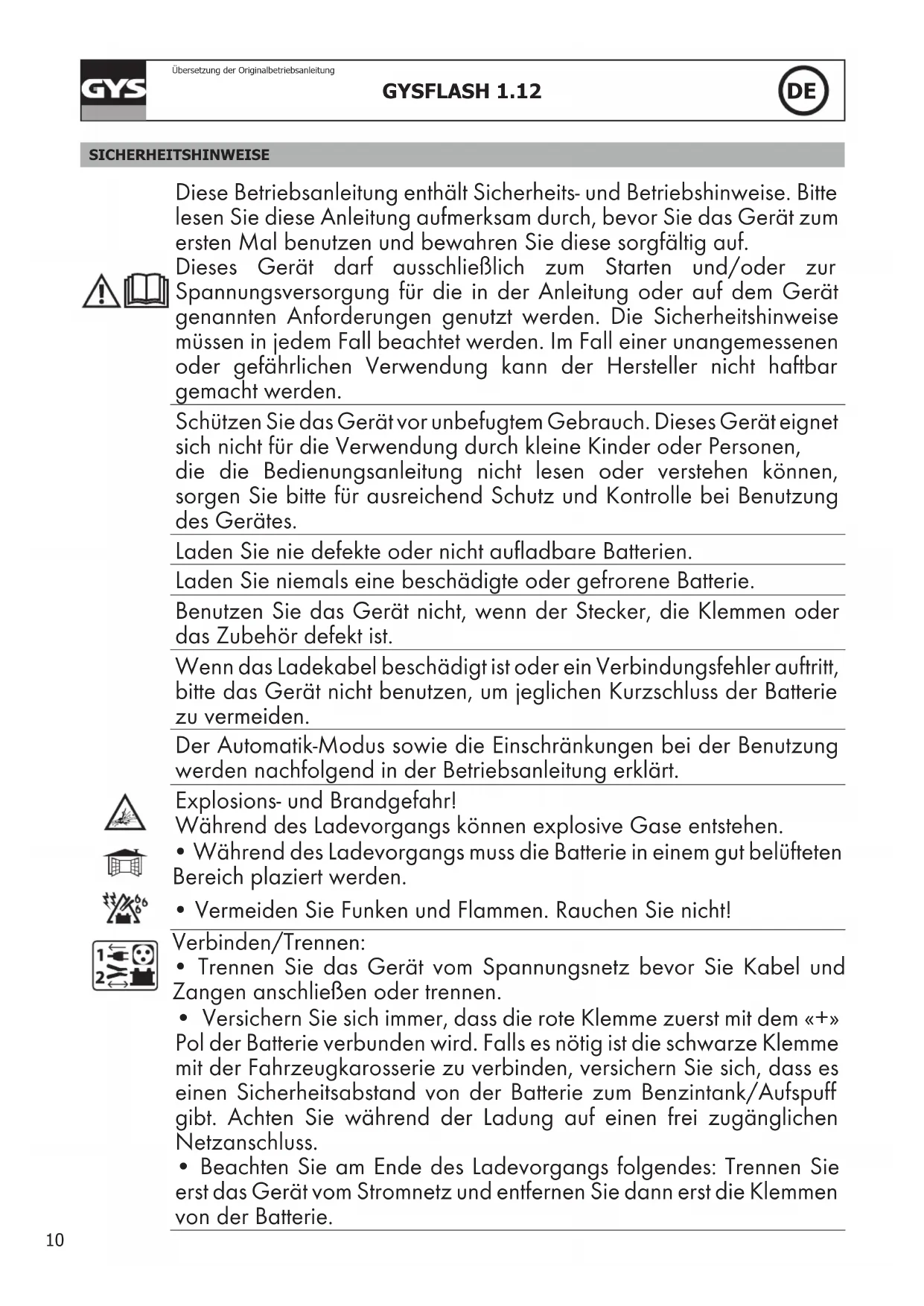

These Betriebsanleitung enthalt Sicherheits- und Betriebshinweise.itte lessen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf.

Dieses Gerätarf ausschließlich zum Starten und/oder zur Spannungsvorsorgung für die in der Anleitung oder auf dem Gerät genommen Anforderungen genutzt werden. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden.

Schützen Sie das Gerät vor unbefugtem Gebrauch. Dieses Geräteignet sich nicht für die Verwendung durch keine Kinder oder Personen, die die Bedienungsanleitung nicht lesen oder verstehen können, sorgen Sieitte für ausreichend Schutz und Kontrolle bei Benutzung des Gerätes.

Laden Sie nie defekte oder nicht aufladbare Batterien.

Laden Sie niemals eine beschädigte oder gefrorene Batterie.

Benutzen Sie das Gerät nicht, wenn der Stecker, die Klemmen oder das Zubehör defekt ist.

Wenn das Ladekabel beschädigt ist oder ein Verbindungsfehler auftritt,itte das Gerät nicht benutzen, um jeglichen Kurzschluss der Batterie zu vermeiden.

Der Automatik-Modus sowie die Einschränkungen bei der Benutzung werden nachfolgend in der Betriebsanleitung erklär.

Explosions- und Brandgefahr!

Während des Ladevorgangs können explosive Gase entstehen.

• Während des Ladevorgangs muss die Batterie in einem gut belufteten Bereich plaziert werden.
• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!

Verbinden/Trennen:

• Trennen Sie das Gerät vom Spannungsetz bevor Sie Kabel und Zangen anschließen oder trennen.
• Versichert Sie sich immer, dass die rote Klemme zuerst mit dem «+» Pol der Batterie verbunden wird. Falls es nötig ist die schwarze Klemme mit der Fahrzeugkarosserie zu verbinden, versichert Sie sich, dass es einen Sicherheitsabstand von der Batterie zum Benzintank/Aufspuff gibt. Achten Sie während der Ladung auf einen frei zugänglichen Netzanschluss.
• Beachten Sie am Ende des Ladevorgangs folgenden: Trennen Sie erst das Gerät vom Stromnetz und entfernen Sie dann erst die Klemmen von der Batterie.

Anschluss:

• Klasse II-Gerät
• Der Anschluss an die Spannungsvorsorgung muss den nationalen Vorschriften entsprechen.

Wartung:

• Ist das Ladegerät und/oder die Kabel defekt/beschädigt, geben Sie das Ladegerät zur Reparatur zum Hersteller bzw. an einen geeigneten Fachbetrieb.

Richtlinien:

• Das Gerät entspricht den europäischen Richtlinien und Normen.
  Die Konformitätserklarung finden Sie auf unsere Website.
  EAC-Konformitätszeichen (Euratische Wirtschaftsgemeinschaft).

• Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).

Das Gerät entspricht die marokkanischen Standards.
- Die Konformitätserklarung C_ (CMIM) ist auf unserer Websites verfügbar (siehe Titelseite).

Entsorgung:

• Produkt für getrennte Entsorgung (Elektroschrott). Werfen Sie es dazu nicht in die Mülltonne!

PRODUKTBESCHREIBUNG

Das GYSFLASH 1.12 wurde entwickelt um die meisten Fahrzeugbatteriotypen zu laden. Batterie-Type den angeschlossen werden konnen: Flüssig, GEL, AGM, CA (Calcium).

Das GYSFLASH 1.12 kann 12V Batterien (6x2V Elemente) von 1Ah bis 32Ah volladen oder zur Ladungserhaltung bei 12V Batterien bis 100Ah.

INBETRIEBNAHME

1. Schlieben das Gerät mit dem geeigneten Zubehör (Klemme, Hülse, usw.) an die Batterie an.
2. Danach das Gerät an das Spannungsetz (1-ph. 220-240Vac 50-60Hz)anschlieben.
3. Das Gerät zeigt den Ladefortschnitt an. Sobald die OK Kontrolleuche blinkt, ist die Batterie so weit aufgeladen, dass der Motor gestartet werden kann. Leuchtet die OK Kontrolleuche kontinuierlich, ist die Batterie vollgeladen.
4. Nach dem Ladevorgang trennen Sie das Ladegerät zuerst vom Spanningsnetz und dann von der Batterie.

LADEMODI

- Funktionsbeschreibung :

LADE-Modus (14.5V/1A) :

Dieser Modus ist für das Aufladen von 12V Blei-Batterien von 1Ah bis 32Ah und für die Ladungserhaltung bis 100Ah. Automatischer Ladevorgang in 7 Stufen.

Ladekenlinie:

Der GYSFLASH 1.12 besitz eine hochmoderne 7 Stufen-Ladekennlinie, die eine optimale Leistungsfähigkeit der Batterie garantiert.

<1s

Stufe 1: CC Test

Analyse des Batteriezustands (Ladezustand, Verpolung, falsche Batterie angeschlossen usw.)

Recovery-Funktion bei tiefentladenen Batterien.

Stufe 3:Test

Sulfatierungstest

Stufe 5 : Charge (1A)

Schnelles Aufladen mit maximalen Strom bis auf 80% der Batteriekapazität.

Stufe 6 : Absorption (14.5V)

Aufladen mit konstanter Spannung bis die Batterie bis zu 100% aufgeladen ist.

Stufe 7: Erhaltungsladung (13.6V)

Batteriekapazitat wird bei 100% gehalten.

Stufe 4: Desulfatierung (15.8V)

Desulfutarierung der Batterie.

Geschätzte Ladedauer
Batteriekapazität 2Ah 10Ah 20Ah 32Ah
Ladedauer 20% >> 80% 2h 6h 12h 19h

Ist das Motorrad mit einem 12V-Stecker ausgestattet, kann das GYSFLASH 1.12 die Batterie über das CAN-BUS-System aufladen ohne das Cockpit zu aktivieren. Verbinden Sie den Zigarettenanzünderadapter (Art.-Nr. 029439) mit dem Ladegerät und dem 12V-Stecker des Motorrads und folgen Sie dem Kapitel «Inbetriebnahme» auf der vorherigen Seite. Der Start des Ladevorgangs kann bis zu zwei Minuten dauern.

Schutzfunktion:

Das GYSFLASH 1.12 ist gegen Kurzschluss, Verpolung, Überhitzung und Funkenbildung beim An- und Abklemmen geschützt. Die Fahrzeugelektronik ist mit thisem doppeltsolierten Gerät vor Störung geschützt.

Der Überhitzungsschutz des GYSFLASH 1.12 reduziert bei Überhitzungsgefahr die Ausgangsleistung des Gerätes, so dass eine Beschädigung vermieden wird. Das Ladegerät erhöht die Ausgangsleistung automatisch, wenn sich die Temperatur normalisiert.

FEHLER, URSACHE, LÖSUNG

	Fehler Ursache Lösung
1	Die Anzeige Δblick schnell.	· Verpolung · Batteriespannung zu hoch	· Prüfen Sie, ob die Zangen richtig angeschlossen sind. · Prüfen Sie, ob es sich tatsächlich um eine 12V-Batterie handelt
2	Die Anzeige Δblick langsam.	Tiefentladene oder defekte Batterie. Die Batterie wechseln.
3	Kontrollleuchte leuchtet dauerhaft.	· Fehler beim Aufladen, Batterie nicht aufladbar · thermischer Fehler	· Tauschen Sie die Batterie und beginnen Sie wieder von vorne · Lufttemperatur zu hoch (>50°C), den Raum l头顶en und das Ladegerät abkühlen halten
4	Kontrollleuchte blinkt.	Ladegerät im Stand-by-Modus	Schließen Sie eine Batterie an das Ladegerät an, um den Stand-by-Modus zu verlassen

HERSTELLERGARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (nachweis Kaufbeleg). Nach Anerkenntnis des Garantieanspruchs durch den Hersteller bzw. seines Beauflagten erfolgen eine für den Käfer kostenlose Reparatur und ein kostenloser Ersatz von Ersatzteilen. Die Garantiezeitraum bleibt aufgrund erfolgter Garantieleistungen unverändert.

Ausschluss:

Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßigen Gebruch, Sturz oder harte Stöbe sowie durch nicht autorisierte Reparaturen oder durch Transportschäden, die infolge des Einsendens zur Reparatur, hervorgerufen worden sind. Keine Garantie wird für Verschleitsteile (z. B. Kabel, Klemmen, Vorsatzscheiben usw.) sowie bei Gebruchspuren übernommen.

Das betreffende Gerätitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschlieblich uber den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (unterschrift) des zuvor Kostenvoranschlags durch den Besteller. Im Fall einer Garantieleistung tragdt der Hersteller ausschlieblich die Kosten fur den Rückversand an den Fachhandler.
