Gysflash 6.12 - Chargeur de piles GYS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Tension de sortie : 6V / 12V, Courant de charge : 6A, Type de chargeur : Chargeur intelligent, Compatible avec batteries plomb-acide et gel.
Utilisation	Idéal pour charger des batteries de voiture, motos, et autres véhicules légers. Facilité d'utilisation avec un affichage LED pour indiquer l'état de charge.
Maintenance et réparation	Vérifier régulièrement l'état des câbles et des connexions. Nettoyer le boîtier avec un chiffon sec. En cas de panne, consulter le service après-vente.
Sécurité	Protection contre les courts-circuits, surcharges et inversions de polarité. Ne pas utiliser dans des environnements humides ou à proximité de sources d'eau.
Informations générales	Poids : 1,5 kg, Dimensions : 220 x 120 x 70 mm, Garantie : 2 ans, Notice d'utilisation incluse.

FOIRE AUX QUESTIONS - Gysflash 6.12 GYS

Comment connecter le GYS Gysflash 6.12 à la batterie ?

Assurez-vous que le chargeur est débranché. Connectez le câble rouge au terminal positif (+) de la batterie et le câble noir au terminal négatif (-).

Que faire si le chargeur ne s'allume pas ?

Vérifiez que le chargeur est correctement branché sur une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état.

Le chargeur affiche une erreur. Que cela signifie-t-il ?

Les erreurs peuvent indiquer divers problèmes, comme un court-circuit ou une batterie défectueuse. Consultez le manuel d'utilisation pour des codes d'erreur spécifiques.

Puis-je utiliser le GYS Gysflash 6.12 pour charger des batteries de moto ?

Oui, le GYS Gysflash 6.12 est compatible avec les batteries de moto. Assurez-vous de sélectionner le mode approprié pour les batteries de 12V.

Combien de temps faut-il pour charger une batterie complètement ?

Le temps de charge dépend de la capacité de la batterie et de son état. En général, cela peut prendre de quelques heures à une nuit complète.

Puis-je laisser le chargeur branché indéfiniment ?

Oui, le GYS Gysflash 6.12 est équipé d'une fonction de charge intelligente qui permet de maintenir la batterie à pleine capacité sans risque de surcharge.

Comment savoir si ma batterie est complètement chargée ?

Le chargeur dispose d'indicateurs LED qui signalent l'état de la charge. Une lumière verte indique que la batterie est complètement chargée.

Le chargeur chauffe pendant l'utilisation, est-ce normal ?

Un léger échauffement est normal pendant la charge. Cependant, si le chargeur devient très chaud au toucher, débranchez-le et consultez le service après-vente.

Puis-je charger des batteries endommagées avec le GYS Gysflash 6.12 ?

Il est déconseillé de charger des batteries endommagées ou qui présentent des signes de fuite. Remplacez la batterie si vous constatez de tels problèmes.

Où puis-je trouver le manuel d'utilisation du GYS Gysflash 6.12 ?

Le manuel d'utilisation est disponible sur le site officiel de GYS dans la section support ou documentation.

MODE D'EMPLOI Gysflash 6.12 GYS

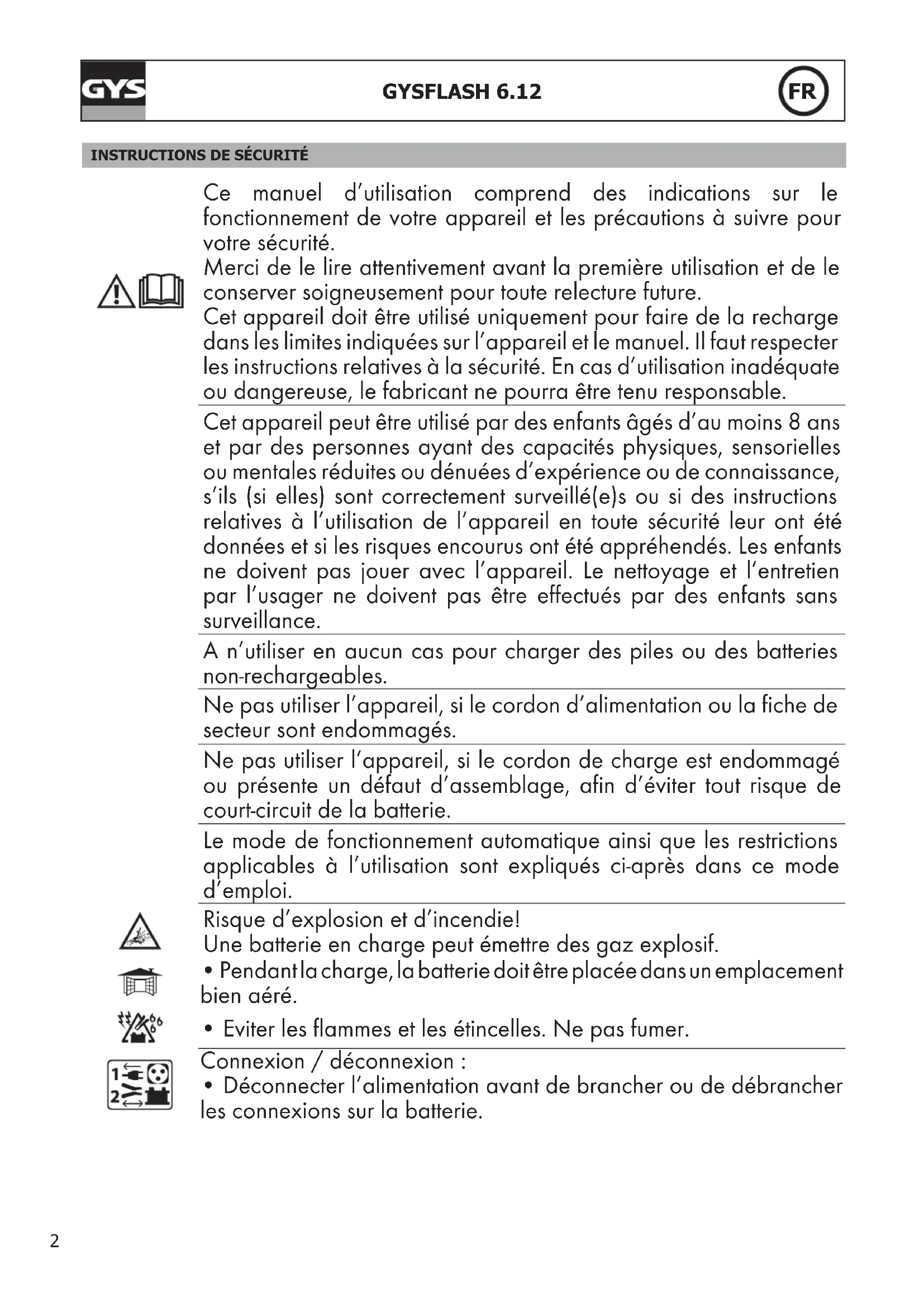

Ce manuel d’utilisation comprend des indications sur le fonctionnement de votre appareil et les précautions à suivre pour votre sécurité. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. Cet appareil doit être utilisé uniquement pour faire de la recharge dans les limites indiquées sur l’appareil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d’utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable. Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance. A n’utiliser en aucun cas pour charger des piles ou des batteries non-rechargeables. Ne pas utiliser l’appareil, si le cordon d’alimentation ou la fiche de secteur sont endommagés. Ne pas utiliser l’appareil, si le cordon de charge est endommagé ou présente un défaut d’assemblage, afin d’éviter tout risque de court-circuit de la batterie. Le mode de fonctionnement automatique ainsi que les restrictions applicables à l’utilisation sont expliqués ci-après dans ce mode d’emploi. Risque d’explosion et d’incendie! Une batterie en charge peut émettre des gaz explosif.

• Pendant la charge, la batterie doit être placée dans un emplacement bien aéré.

• Éviter les flammes et les étincelles. Ne pas fumer. Connexion / déconnexion :

• Déconnecter l’alimentation avant de brancher ou de débrancher les connexions sur la batterie.3 GYSFLASH 6.12

• La borne de la batterie non reliée au châssis doit être connectée la première. L’autre connexion doit être effectuée sur le châssis loin de la batterie et de la canalisation de combustible. Le chargeur de batterie doit alors être raccordé au réseau.

• Après l’opération de charge, débrancher le chargeur de batterie du réseau puis retirer la connexion du châssis et enfin la connexion de la batterie, dans l’ordre indiqué. Raccordement :

• Appareil de classe II

• Le raccordement au réseau d’alimentation doit être effectué conformément aux règles d’installation nationales. Entretien :

• Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d’éviter un danger. Réglementation :

• Appareil conforme aux directives européennes.

• La déclaration de conformité est disponible sur notre site internet.

• Marque de conformité EAC (Communauté économique Eurasienne)

• Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture).

• Appareil conforme aux normes Marocaines.

• La déclaration Cم (CMIM) de conformité est disponible sur notre site internet. Mise au rebut :

• Ce matériel fait l’objet d’une collecte sélective. Ne pas jeter dans une poubelle domestique. DESCRIPTION GENERALE Le GYSFLASH 6.12 est idéal pour recharger la plupart des batteries au plomb avec ou sans entretien, couramment utilisées pour les voitures et pour de nombreux autres véhicules. Ces batteries peuvent être de plusieurs types ex: GEL (électrolyte gélié), AGM (électrolyte imprégné), WET, MF (Maintenance Free), CA (Calcium)... Ce chargeur a été spécialement conçu pour la recharge des batteries 12V (6 éléments de 2V) de 1.2 Ah à 125 Ah, ou pour le main- tien en charge jusqu’ à 170 Ah.

1. Brancher le chargeur sur la batterie avec l’accessoire souhaité (pinces, cosses, etc).2. Brancher le chargeur sur la prise secteur (réseau monophasé 220-240Vac 50-60Hz). 3. Sélectionner le mode en appuyant sur le bouton . Après environ cinq secondes, la charge se lance automatiquement.4. Durant la charge, l’appareil indique l’état d’avancement de la charge. Lorsque le voyant clignote, la batterie est prête à démarrer le moteur. Et lorsque le voyant reste allumé, la batterie est entièrement chargée.5. La charge peut être interrompue à tout moment en débranchant la prise secteur ou en appuyant sur le bouton

6. Après l’opération de charge, débrancher le chargeur du réseau puis retirer les connexions de la batterie.4

• Description des Modes et des Options : Mode CHARGE (14.4V/0.8A) :Mode destiné à la charge de petites batteries au plomb 12V de 1.2 Ah à 15 Ah. Cycle de charge automatique en huit étapes.Mode CHARGE (14.4V/6A) :Mode destiné à la charge de batteries au plomb 12V de 15 Ah à 125 Ah et jusqu’à 170 Ah pour du maintien de charge. Cycle de charge automatique en huit étapes.Option FROID/AGM (14.7V) :Option modiant la tension de charge à 14.7V pour la charge de batterie par temps froid (moins de 5°C) ou pour certaines batteries AGM ou batteries avec bouchons.Option REFRESH (15.8V) : Option permettant d’ajouter une étape supplémentaire (étape 7) au cycle de charge an de recondition- ner les batteries ayant été fortement déchargées. : il est recommandé de ne pas activer cette option pour la charge de batteries scellées. Conseil : Vérier et compléter, si nécessaire, le niveau d’eau de la batterie après une charge avec Refresh.

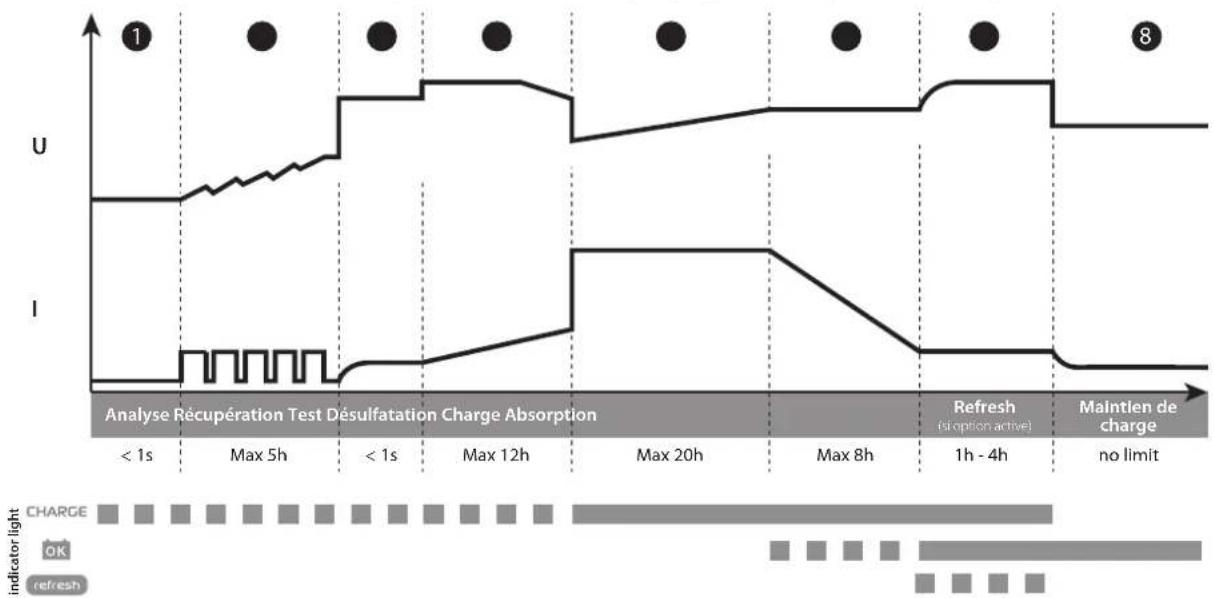

• Courbe de charge : Le GYSFLASH 6.12 utilise une courbe de charge évoluée en huit étapes qui garantit les performances optimales de votre batterie.

Analyse Récupération Test Désulfatation Charge AbsorptionMaintien de charge < 1s Max 5h Max 12h Max 20h Max 8h no limit< 1s indicator light Refresh(si option active)1h - 4hÉtape : AnalyseAnalyse de l’état de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée…)Étape : Charge ( 0.8A 6A)Charge rapide à courant maximum permettant d’atteindre 80% du niveau de charge.Étape : Récupération ( 0.5A 3A)Algorithme de récupération des éléments endommagés suite à une décharge profonde.Étape : Absorption (14.4V ou 14.7V avec option /AGM)Charge à tension constante pour amener le niveau de charge à 100%.Étape : TestTest de batterie sulfatéeÉtape : Refresh (option 15.8V) Si l’option Refresh a été sélectionnée, le chargeur va alors injecter un courant supplémentaire an de créer du gaz qui va permettre de mélanger l’électrolyte et ainsi reconditionner les cellules de la batterie. Durant cette phase, la batterie peut perdre un peu d’eau.Étape : Désulfatation ( 15.8V)Algorithme de désulfatation de la batterie.Étape : Maintien de charge (13.6V)Maintien du niveau de charge de la batterie à son maximum.

• Temps de charge estimé Capacité de la batterie 2Ah 8Ah 15Ah 20Ah 50Ah 125Ah Temps de charge 20% >>> 80% 2h 6h 11h 3h 6h 14h5 GYSFLASH 6.12

Si la moto est équipée d’une prise 12V, le GYSFLASH 6.12 est capable de charger la batterie via cette prise avec le système CAN-BUS, sans avoir à allumer le tableau de bord. Dans cette conguration, connecter l’adaptateur allume- cigare (ref. 029439) sur le chargeur et la prise 12V de la moto puis suivre la procédure de «Mise en route» de la page précédente. Dans certains cas, il est possible que la charge ne débute qu’au bout de 2 minutes après avoir effectué les connexions.

• Protections : Le GYSFLASH 6.12 possède un ensemble de dispositifs le protégeant contre les courts circuits et inversion de pola- rité. Il dispose d’un système qui évite toute étincelle lors du branchement du chargeur sur la batterie. Ce chargeur est à double isolation et est compatible avec l’électronique des véhicules. Le GYSFLASH 6.12 est équipé d’un capteur de température intégré qui lui permet d’adapter son courant de charge en fonction de la température ambiante an d’éviter toute surchauffe de l’électronique interne.

ANOMALIES, CAUSES, REMÈDES

Anomalies Causes Remèdes Le voyant clignote.• Inversion de polarité• Tension batterie trop élevée• Pinces en court-circuit• Vérier que les pinces sont correctement connec-tées.• Vérier qu’il s’agit bien d’une batterie 12V. Le voyant est allumé.Echec lors de la charge, batterie non récupérable.Changer de batterie et appuyer sur pour relancer une charge. Le voyant reste allumé même après un appui sur le bouton Défaut thermique.Température environnante trop élevée (>50°C), aérer le local et laisser le chargeur se refroidir. Le voyant clignote.Chargeur en veille.Appuyer sur le bouton ou connecter une batterie au chargeur pour sortir de la veille. Le voyant reste allumé.Charge interrompue en appuyant sur le bouton Appuyer de nouveau sur pour relancer la charge.

CONDITIONS DE GARANTIE

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main d’œuvre). La garantie ne couvre pas :

• Toutes autres avaries dues au transport.

• L’usure normale des pièces (Ex. : câbles, pinces, etc.).

• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).

• Les pannes liées à l’environnement (pollution, rouille, poussière). En cas de panne, retourner l’appareil à votre distributeur, en y joignant : - un justicatif d’achat daté (ticket de sortie de caisse, facture….) - une note explicative de la panne.6 GYSFLASH 6.12
