BEDIENUNGSANLEITUNG Gysflash 6.12 GYS

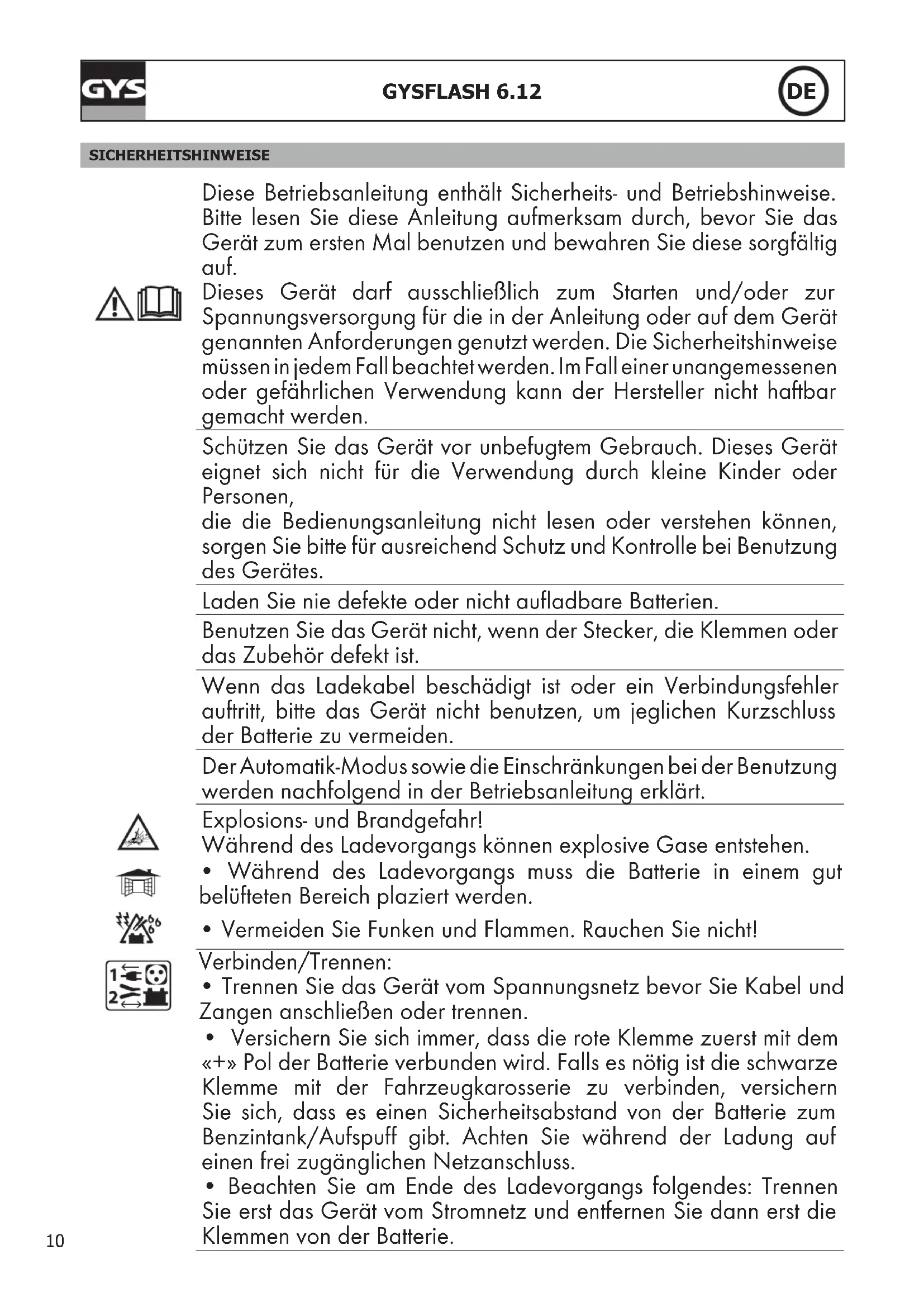

These Betriebsanleitung enthalt Sicherheits- und Betriebshinweise.itte lessen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf.

Dieses Gerätarf ausschließlich zum Starten und/oder zur Spanningsversorgung für die in der Anleitung oder auf dem Gerät genommen Anforderungen genutzt werden. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden.

Schützen Sie das Gerät vor unbefugtem Gebrauch. Dieses Gerät eignet sich nicht für die Verwendung durch keine Kinder oder Personen, die die Bedienungsanleitung nicht lesen oder verstehen konnen, sorgen Sieitte für ausreichend Schutz und Kontrolle bei Benutzung des Gerätes.

Laden Sie nie defekte oder nicht aufladbare Batterien.

Benutzen Sie das Gerät nicht, wenn der Stecker, die Klemmen oder das Zubehör defekt ist.

Wenn das Ladekabel beschädigt ist oder ein Verbindungsfehler auftritt,itte das Gerät nicht benutzen,um jeglichen Kurzschluss der Batterie zu vermeiden.

Der Automatik-Modus sowie die Einschränkungen bei der Benutzung werden nachfolgend in der Betriebsanleitung erklär.

Explosions- und Brandgefahr!

Während des Ladevorgangs können explosive Gase entstehen.

• Wahlend des Ladevorgangs muss die Batterie in einem gut belufteten Bereich plaziert werden.
• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!

Verbinden/Trennen:

• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und Zangen anschließen oder trennen.
• Versichert Sie sich immer, dass die rote Klemme zuerst mit dem «+» Pol der Batterie verbunden wird. Falls es nötig ist die schwarze Klemme mit der Fahrzeugkarosserie zu verbinden, versichert Sie sich, dass es einen Sicherheitsabstand von der Batterie zum Benzintank/Aufspuff gibt. Achten Sie während der Ladung auf einen frei zugänglichen Netzanschluss.
• Beachten Sie am Ende des Ladevorgangs folgenden: Trennen Sie erst das Gerät vom Stromnetz und entfernen Sie dann erst die Klemmen von der Batterie.

Anschluss:

• Klasse II-Gerät
• Der Anschluss an die Spannungsvorsorgung muss den nationalen Vorschriften entsprechen.

Wartung:

• Ist das Ladegerät und/oder die Kabel defekt/beschädigt, geben Sie das Ladegerät zur Reparatur zum Hersteller bzw. an einen geeigneten Fachbetrieb.

Richtlinien:

• Das Gerät entspricht den europäischen Richtlinien und Normen.
  Die Konformitätserklarung finden Sie auf unsere Website.
  EAC-Konformitätszeichen (Euratische Wirtschaftsgemeinschaft).
• Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).
• Das Gerät entspricht die marokkanischen Standards.
• Die Konformitätserklarung C_ (CMIM) ist auf unserer Websites verfügbar (siehe Titelseite).

Entsorgung:

• Produkt für getrennte Entsorgung (Elektroschrott). Werfen Sie es dazu nicht in die Mülltonne!

PRODUKTBESCHREIBUNG

Das GYSFLASH 6.12 wurde entwickelt um die meisten Fahrzeugbatteriotypen zu laden. Batterie-Type den angeschlossen werden können: Flüssig, GEL, AGM, CA (Calcium).

Das GYSFLASH 6.12 kann 12V Batterien (6x2V Elemente) von 1,2Ah bis 125Ah volladen oder zur Ladungserhaltung bei 12V Batterien bis 170Ah.

INBETRIEBNAHME

1. Schlieben das Gerät mit dem geeigneten Zubehör (Klemme, Hüse, usw.) an die Batterie an.

2. Dann das Gerät an das Spanningsnetz anschließen (1-ph. 220-240Vac 50-60Hz).

3. Drucken Sie die -Taste und wahlen Sie den Modus. Nach ca. 5 Sekunden startet der Ladevorgang automatisch.

4. Das Gerät zeigt den Ladefortschnitt an. Sobald die OK Kontrolleuche blinkt, ist die Batterie so welt aufgeladen, dass der Motor gestartet werden kann. Leuchtet die OK Kontrolleuche kontinuierlich, ist die Batterie vollgeladen.

5. Der Ladevorgang kann jederzeit durch Ziehen des Netzsteckers oder durch Druck auf die -Taste unterbrochen werden.

6. Nach dem Ladevorgang trennen Sie erst das Ladegerät vom Spanningsnetz und dann von der Batterie.

LADEMODI

- Modi- und Optionsbeschreibung:

念 LADE -Modus (14.4V/0.8A):

Dieser Modus ist für das Aufladen von 12V Blei-Batterien von 1.2Ah bis 15Ah. Automatischer Ladevorgang in 8 Stufen.

LADE-Modus (14.4V/6A) :

Dieser Modus ist für das Aufladen von 12V Blei-Batterien von 15Ah bis 125Ah und für die Ladungserhaltung bis 170Ah. Automatischer Ladevorgang in 8 Stufen.

Option KUHL/AGM (14.7V) :

AGM

These Option ermoiglich ein Aufladen der Batterie auf 14,7V für einen Batterieladevorgang bei niedrigen Temperatren (unter 5^ ) oder für manche AGM-Batterien oder Batterien mit Verschlußstopfen.

Option REFRESH (15.8V) :

These Option ist ein zusätzlicher Schritt (Stufe) im Ladevorgang um tiefentladene Batterien wieder aufzuladen.

refresh

A: Es wird nicht empfohlen, diese Stufe zum Auflagen von ventilloser Batterien zu aktivieren.

Hinweis: Prufen Sie (und fullen Sie falls notwendig) das Wasserniveau der Batterie nach einem Aufladen mit der Refresh-Option.

Ladekenlinie:

Der GYSFLASH 6.12 besitz eine hochmoderne 8 Stufen-Ladekennlinie, die eine optimale Leistungsfähigkeit der Batterie garantiert.

Stufe

1:CC Test

Analyse des Batteriezustands (Ladezustand, Verpolung, falsche Batterie angeschlossen usw.)

Stufe 2

Recovery (0.5A 3A)

Recovery-Funktion bei tiefentladenen Batterien.

Stufe 3

: Test

Sulfatierungstest.

Stufe 5 : Charge (0.8A 6A)

Schnelles Aufladen mit maximalen Strom bis auf 80% der Batteriekapazität.

Stufe 6

: Absorption (14.4V oder 14.7V mit der AGM-Option)

Aufladen mit konstanter Spannung bis die Batterie bis zu 100% aufgeladen ist.

Stufe 7:Refresh (option 15.8V)

Bei aktivierter Refresh-Option wird die Batteriespannung kurzfristig erhöht. Die entstehende Entgasung durchmischt den den Elektrolyten und regeneriert die Batteriezellen. Diese Option kann zu einem geringen Wasserverlust der Batterie führen.

Stufe 4

Desulfatierung (15.8V)

Desulfatierung der Batterie.

Stufe 8: Erhaltungsladung (13.6V)

Batteriekapazitat wird bei 100% gehalten.

• Geschätzte Ladedauer

Batteriekapazität	2Ah	8Ah	15Ah
Ladedauer 20% >>> 80%	2h	6h	11h

20Ah	50Ah	125Ah
3h	6h	14h

Ist das Motorrad mit einem 12V-Stecker ausgestattet, kann das GYSFLASH 6.12 die Batterie über das CAN-BUS-System aufladen ohne das Cockpit zu aktivieren. Verbinden Sie den Zigarettenanzünderadapter (Art.-Nr. 029439) mit dem Ladegerät und dem 12V-Stecker des Motorrads und folgen Sie dem Kapitel «Inbetriebnahme» auf der vorherigen Seite. Der Start des Ladevorgangs kann bis zu zwei Minuten dauern.

Schutzfunktion:

Das GYSFLASH 6.12 ist gegen Kurzschluss, Verpolung, Überhitzung und Funkenbildung beim An- und Abklemmen geschützt. Die Fahrzeugelektronik ist mit thisem doppeltsolierten Gerät vor Störung geschützt.

Der Überhitzungsschutz des GYSFLASH 6.12 reduziert bei Überhitzungsgefahr die Ausgangsleistung des Gerätes, so dass eine Beschädigung vermieden wird. Das Ladegerät erhöht die Ausgangsleistung automatisch, wenn sich die Temperatur normalisiert.

FEHLER, URSACHE, LösUNG

	Fehler Ursache Lösung
1	Kontrollleuchtete blinkt	·Verpolung ·Batteriespannung zu hoch ·Kurzschluss	·Prüfen Sie, ob die Zangen richtig angeschlossen sind. ·Prüfen Sie, ob es tatsächlich um eine 12V-Batterie handelt.
2	Kontrollleuchtete leuchtet dauerhaft.	Fehler beim Aufladen, Batterie nicht wieder aufladbar.	Ersetzen Sie die Batterie und starten Sie den Lade-vorgang erneut .
3	Kontrollleuchtete bleibt an auch nach einem Druck auf die Kontrollleuchtete .	Thermischer Schutz.	Lufttemperatur zu hoch (>50℃), den Raum lüssen und das Ladegerät abkühlen setzen.
4	Kontrollleuchtete blinkt.	Ladegerät im Stand-by-Modus.	Druck auf oder schreiben eine Batterie an das Ladegerät an, um den Stand-by-Modus zu verlassen.
5	Kontrollleuchtete leuchtet dauerhaft.	Der Ladevorgang wurde durch einen Druck auf unterbrochen.	Starten Sie den Ladevorgang wieder mit einem Druck auf .

HERSTELLERGARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (nachweis Kaufbeleg). Nach Anerkenntnis des Garantieanspruchs durch den Hersteller bzw. seines Beauftragten erfolgen eine für den Käfer kostenlose Reparatur und ein kostenloser Ersatz von Ersatzeilen. Die Garantiezeitraum bleibt aufgrund erfolgter Garantieleistungen unverändert.

Ausschluss:

Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßigen Gebruch, Sturz oder harte Stöbe sowie durch nicht autorisierte Reparaturen oder durch Transportschäden, die infolge des Einsendens zur Reparatur, hervorgerufen worden sind. Keine Garantie wird für Verschleitsteile (z. B. Kabel, Klemmen, Vorsatzscheiben usw.) sowie bei Gebruachsspuren übernommen.

Das betreffende Gerätitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (unterschrift) des zuvor Kostenvoranschlags durch den Besteller. Im Fall einer Garantieleistung tragdt der Hersteller ausschließlich die Kosten fur den Rückversand an den Fachhandler.

De garantie dekt nicht :
