РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Gysflash 6.12 GYS

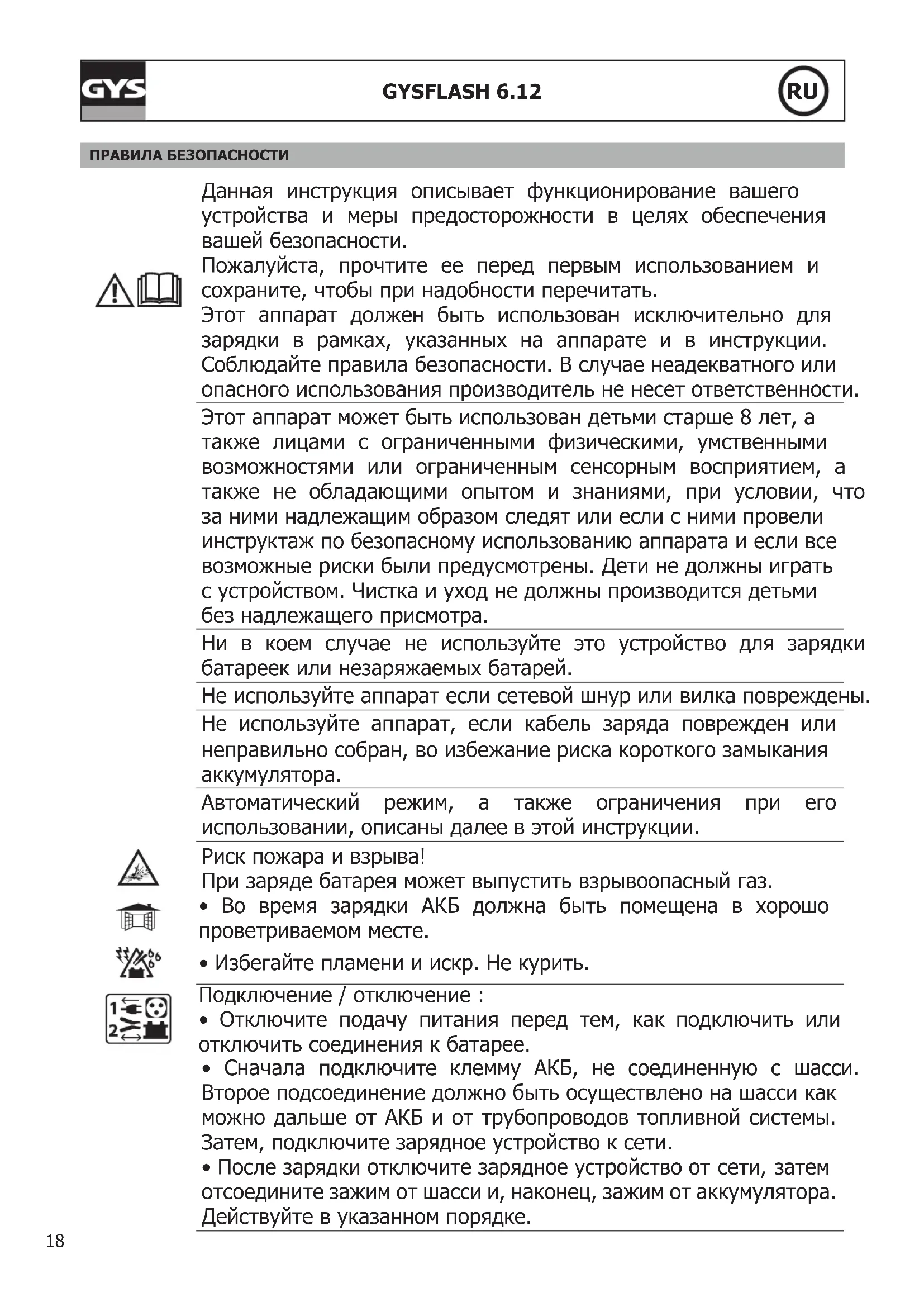

ПРАВИЛА БЕЗОПАСНОСТИ Данная инструкция описывает функционирование вашего устройства и меры предосторожности в целях обеспечения вашей безопасности. Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать. Этот аппарат должен быть использован исключительно для зарядки в рамках, указанных на аппарате и в инструкции. Соблюдайте правила безопасности. В случае неадекватного или опасного использования производитель не несет ответственности. Этот аппарат может быть использован детьми старше 8 лет, а также лицами с ограниченными физическими, умственными возможностями или ограниченным сенсорным восприятием, а также не обладающими опытом и знаниями, при условии, что за ними надлежащим образом следят или если с ними провели инструктаж по безопасному использованию аппарата и если все возможные риски были предусмотрены. Дети не должны играть с устройством. Чистка и уход не должны производится детьми без надлежащего присмотра. Ни в коем случае не используйте это устройство для зарядки батареек или незаряжаемых батарей. Не используйте аппарат если сетевой шнур или вилка повреждены. Не используйте аппарат, если кабель заряда поврежден или неправильно собран, во избежание риска короткого замыкания аккумулятора. Автоматический режим, а также ограничения при его использовании, описаны далее в этой инструкции. Риск пожара и взрыва! При заряде батарея может выпустить взрывоопасный газ.

• Во время зарядки АКБ должна быть помещена в хорошо проветриваемом месте.

• Избегайте пламени и искр. Не курить. Подключение / отключение :

• Отключите подачу питания перед тем, как подключить или отключить соединения к батарее.

• Сначала подключите клемму АКБ, не соединенную с шасси. Второе подсоединение должно быть осуществлено на шасси как можно дальше от АКБ и от трубопроводов топливной системы. Затем, подключите зарядное устройство к сети.

• После зарядки отключите зарядное устройство от сети, затем отсоедините зажим от шасси и, наконец, зажим от аккумулятора. Действуйте в указанном порядке.19 GYSFLASH 6.12

• Подключение к электросети должно быть произведено в соответствии с нормами страны. Обслуживание :

• Если шнур питания поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности. Регламентация :

• Аппарат соответствует директивам Евросоюза.

• Декларация соответствия есть на нашем сайте.

• Знак соответствия EAC (Евразийское экономическое сообщество)

• Материал соответствует требованиям Великобритании. Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).

• Товар соответствует нормам Марокко.

• Декларация C م (CMIM) доступна для скачивания на нашем сайте (см на титульной странице). Утилизация:

• Этот аппарат подлежит переработке. Не выбрасывать в общий мусоросборник. ОПИСАНИЕGYSFLASH 6.12 идеален для зарядки большинства свинцовых батарей с или без обслуживания, широко используемых для автомобилей и многих других транспортных средств. Эти батареи могут быть разного типа, например: GEL (электролит-гель), AGM (электролит-пропитка), WET, MF (без обслуживания), CA (Кальций)...Это зарядное устройство было специально разработано для зарядки батарей 12В (6 элементов по 2В) от 1.2 Aч до 125 Aч, или для подзарядки батарей до 170 Aч.ВКЛЮЧЕНИЕ1. Подключите зарядное устройство к АКБ с помощью желаемого аксессуара (зажимы, наконечники и прочее).2. Подключите зарядное устройство к сети (однофазное питание 220-240Vac 50-60Hz). 3. Выберите режим с помощью кнопки . По истечении около пяти секунд зарядка начнется автоматически.4. Во время заряда аппарат показывает состояние повышения уровня заряда. Когда индикатор мигает, АКБ готова к запуску двигателя. Когда индикатор горит, АКБ полностью зарядилась.5. Зарядку можно в любой момент прервать, отключив сетевой шнур или нажав на кнопку 6. После зарядки отключите зарядное устройство от сети, затем отсоедините зажимы от АКБ.РЕЖИМЫ ЗАРЯДКИ• Описание Режимов и Опций:Режим ЗАРЯДКИ (14.4B/0.8A) :Этот режим предназначен для зарядки маленьких свинцовых АКБ 12В емкостью от 1.2Aч до 15Aч и до 160 Aч для подпитки. Автоматический цикл зарядки в 8 этапов.Режим ЗАРЯДКИ (14.4V/6A) :Этот режим предназначен для зарядки свинцовых АКБ 12В емкостью от 15Aч до 125Aч и до 170 Aч для подпитки. Автоматический цикл зарядки в 8 этапов.20 GYSFLASH 6.12

Опция ХОЛОД/AGM (14.7B) :Опция, изменяющая напряжение зарядки до 14.7В для зарядки АКБ при холодной погоде (меньше 5°C) или для некоторых батарей AGM или аккумуляторов с пробками.Опция REFRESH (15.8В):Опция, позволяющая добавить дополнительный этап (этап 7) к циклу зарядки для сильно разряженных АКБ. : Рекомендуется НЕ активировать эту опцию для зарядки герметичных АКБ.Совет: Проверьте и при надобности дополните уровень воды АКБ после зарядки с опцией Refresh.

• Кривая зарядки: GYSFLASH 6.12 заряжает по развернутой кривой, состоящей из 8 этапов, гарантирующей оптимальные рабочие характеристики вашей АКБ.

Анализ Восстановление Тест Десульфатация Зарядка ПоглощениеПоддержание заряда< 1s Max 5h Max 12h Max 20h Max 8h no limit< 1s indicator light

Refresh(если опция включена)1h - 4hЭтап : АнализАнализ состояния АКБ (уровень заряда, инверсия полярностей, подключение неправильной АКБ…)Этап : Зарядка ( 0.8A 6A)Быстрая зарядка на максимальном токе, позволяющая достичь 80% уровня зарядки.Этап : Восстановление ( 0.5A 3A)Алгоритм восстановления элементов, поврежденных вследствие глубокой разрядки.Этап : Поглощение (14.4В или 14.7В с опцией /AGM)Зарядка при постоянном напряжении, чтобы довести уровень заряда до 100%.Этап : ТестТестирование сульфатированной АКБ.Этап : Refresh (опция 15.8V) Если выбрана опция Refresh, то зарядное устройство подаст дополнительный ток, способствующий образованию газа, который позволит перемешать электролит и восстановить элементы АКБ. На этом этапе из АКБ может испариться немного воды.Этап : Десульфатация ( 15.8V)Алгоритм десульфатации АКБ.Этап : Поддержание заряда (13.6V)Поддержание уровня заряда АКБ на максимальном уровне.

• Предполагаемое время

Емкость АКБ 2Ah 8Ah 15Ah 20Ah 50Ah 125Ah Время зарядки 20% >>> 80% 2h 6h 11h 3h 6h 14h Если мотоцикл имеет разъем 12В, то устройство GYSFLASH 6.12 может зарядить аккумулятор посредством этого разъема с помощью системы CAN-BUS без надобности при этом включать приборную доску. В этой конфигурации подсоедините переходник для прикуривателя (арт. 029439) к зарядному устройству и разъему 12В мотоцикла, затем следуйте алгоритму «Запуска», описанному на предыдущей странице. В некоторых случаях возможно, что зарядка начнется только через 2 минуты после осуществления всех подключений.21 GYSFLASH 6.12

GYSFLASH 6.12 имеет целый ряд защитных механизмов против коротких замыканий и инверсии полярности. Он оснащен противоискровой защитой, предотвращающей искрение при подсоединении зарядного устройства к АКБ. Это зарядное устройство имеет двойную изоляцию и совместим с бортовой электроникой автомобилей. GYSFLASH 6.12 имеет встроенный температурный датчик, позволяющим изменять ток зарядки в зависимости от температуры окружающей среды во избежании перегрева внутренней электроники. НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И УСТРАНЕНИЕ Неисправности Причины Устранение Мигает индикатор

• Инверсия полярности • Напряжение АКБ слишком высокое • Закорочены зажимы• Проверьте, что зажимы правильно подсоединены. • Проверьте, что АКБ 12В. Горит индикатор Ошибка при зарядке, АКБ восстановлению не подлежит.Замените АКБ и нажмите на , чтобы снова запустить цикл зарядки. Индикатор продолжает гореть, несмотря на то, что вы нажали кнопку Проблема с температурой.Слишком высокая температура окружающей среды (>50°C). Проветрите помещение и дайте зарядному устройству остыть. Мигает индикатор Зарядное устройство в режиме ожидания.Нажмите на кнопку или подсоедините АКБ к зарядному устройству, чтобы выйти из режима ожидания. Индикатор продолжает гореть.Зарядку можно прервать нажатием на кнопку Снова нажмите на , чтобы снова запустить зарядку.

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила). Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.

• Нормальный износ деталей (Например : кабели, зажимы и т.д.).

• Случаи неправильного использования (ошибка питания, падение, разборка).

• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль). При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов: - документ, подтверждающий покупку (с датой): кассовый чек, инвойс.... - описание поломки.22 GYSFLASH 6.12
