GEBRUIKSAANWIJZING Gysflash 6.12 GYS

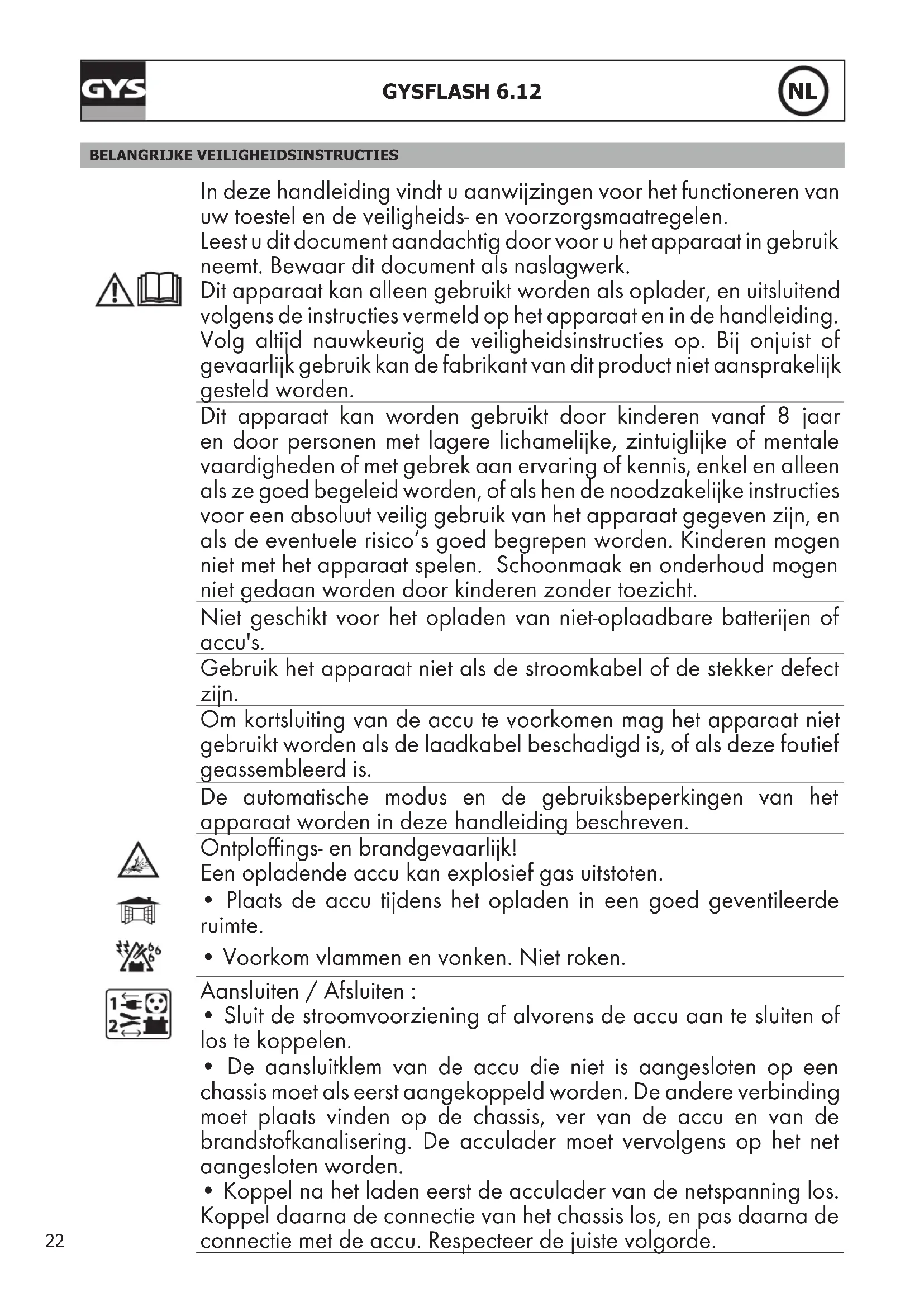

BELANGRIJKE VEILIGHEIDSINSTRUCTIES In deze handleiding vindt u aanwijzingen voor het functioneren van uw toestel en de veiligheids- en voorzorgsmaatregelen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Dit apparaat kan alleen gebruikt worden als oplader, en uitsluitend volgens de instructies vermeld op het apparaat en in de handleiding. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij onjuist of gevaarlijk gebruik kan de fabrikant van dit product niet aansprakelijk gesteld worden. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of met gebrek aan ervaring of kennis, enkel en alleen als ze goed begeleid worden, of als hen de noodzakelijke instructies voor een absoluut veilig gebruik van het apparaat gegeven zijn, en als de eventuele risico’s goed begrepen worden. Kinderen mogen niet met het apparaat spelen. Schoonmaak en onderhoud mogen niet gedaan worden door kinderen zonder toezicht. Niet geschikt voor het opladen van niet-oplaadbare batterijen of accu's. Gebruik het apparaat niet als de stroomkabel of de stekker defect zijn. Om kortsluiting van de accu te voorkomen mag het apparaat niet gebruikt worden als de laadkabel beschadigd is, of als deze foutief geassembleerd is. De automatische modus en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreven. Ontploffings- en brandgevaarlijk! Een opladende accu kan explosief gas uitstoten.

• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.

• Voorkom vlammen en vonken. Niet roken. Aansluiten / Afsluiten :

• Sluit de stroomvoorziening af alvorens de accu aan te sluiten of los te koppelen.

• De aansluitklem van de accu die niet is aangesloten op een chassis moet als eerst aangekoppeld worden. De andere verbinding moet plaats vinden op de chassis, ver van de accu en van de brandstofkanalisering. De acculader moet vervolgens op het net aangesloten worden.

• Koppel na het laden eerst de acculader van de netspanning los. Koppel daarna de connectie van het chassis los, en pas daarna de connectie met de accu. Respecteer de juiste volgorde.23 GYSFLASH 6.12

• De aansluiting op de netspanning moet conform de nationale regelgeving gebeuren. Onderhoud :

• Als de voedingskabel beschadigd is moet deze vervangen worden door de fabrikant, diens reparatie-dienst of een gelijkwaardig gekwalificeerde technicus, om ieder gevaar te vermijden. Richtlijnen :

• Apparaat voldoet aan de Europese richtlijnen.

• De conformiteitsverklaring is te vinden op onze internetsite.

• EAC merk (Euraziatische Economische Gemeenschap).

• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).

• Dit materiaal voldoet aan de Marokkaanse normen.

• De verklaring Cم (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag). Afvalverwerking :

• Afzonderlijke inzameling vereist. Niet met het huishoudelijke afval wegwerpen. ALGEMENE OMSCHRIJVING De GYSFLASH 6.12 is ideaal voor het opladen van de meeste loodaccu’s, met onderhoud of onderhoudsvrij, die gebruikt worden voor auto’s en voor veel andere voertuigen., Dit kunnen verschillende types accu zijn, bijvoorbeeld : GEL (gegeleerde elektrolyt), AGM (geïmpregneerd elektrolyt), WET, MF (Maintenance Free), CA (Calcium).... Deze oplader is speciaal ontworpen voor het opladen van 12V accu’s (6 elementen van 2V) van 1.2 Ah tot 125 Ah, of voor het behouden van het laadniveau tot 170 Ah. OPSTARTEN 1. Sluit de accu-lader aan op de accu met behulp van de gewenste hulpmiddelen (klemmen, polen enz.).2. Sluit de acculader aan op een stopcontact (enkel fase netwerk, 220-240Vac 50-60 Hz). 3. Selecteer de modus met de knop . Het opladen start automatisch na ongeveer vijf seconden.4. Tijdens het opladen geeft het apparaat het laadniveau aan. Als het lampje knippert is de accu klaar om de motor op te starten. En wanneer het lampje blijft branden is de accu volledig opgeladen. 5. Het opladen kan op ieder gewenst moment onderbroken worden, door de stekker uit het stopcontact te halen of door op knop te drukken.6. Koppel, na het laadproces, de acculader van de netspanning los. Koppel dan de aansluiting van de accu los. LAAD MODUS

• Beschrijving van de Modes en Opties : OPLAAD Modus (14.4V/0.8A) :Modus bestemd om kleine 12V loodaccu’s, van 1.2Ah tot 15 Ah, en tot 160 Ah voor druppel laden. Automatische oplaadcyclus in 8 etappes. OPLAAD MODUS (14.4V/6A) :Modus bestemd om kleine 12V loodaccu’s, van 15 Ah tot 125 Ah op te laden, en tot 170 Ah voor het behouden van het laadniveau. Automatische oplaadcyclus in 8 etappes :24 GYSFLASH 6.12

Optie KOUD/AGM (14.7V) :Optie die de laadspanning naar 14.7V brengt, voor het opladen van een accu in een koude omgeving (kouder dan 5°C), of voor bepaalde AGM accu’s of accu’s met doppen.Optie REFRESH (15.8V) : Optie waarmee een extra etappe aan de laadcyclus toegevoegd kan worden (etappe 7), om sterk ontla- den accu’s weer te herstellen. : het wordt aanbevolen deze optie niet te activeren voor het laden van verzegelde accu’s. Advies : Controleer en completeer, indien nodig, het waterpeil van de accu na het opladen met de Refresh functie.

• Laadcurve : De GYSFLASH 6.12 gebruikt een geëvolueerde laadcurve in 8 etappes, die de maximale prestaties van uw accu garandeert.

Refresh(si option active)1h - 4hEtappe : AnalyseAnalyse van de staat van de accu (laadniveau, ompoling, verkeerde accu aangesloten...)Etappe : Opladen ( 0.8A 6A)Snel opladen met maximale stroom, voor het bereiken van 80% van het laadniveau.Etappe : Herstel ( 0.5A 3A)Algoritme van het herstel van de beschadigde elementen als gevolg vaneen diepe ontlading.Etappe : Absorptie (14.4V of 14.7V met optie /AGM)Opladen met constante spanning, om de accu 100% op te laden.Etappe : TestTest gesulfateerde accu.Etappe : Refresh (option 15.8V) Als voor de Refresh optie is gekozen, zal de oplader extra stroom injecteren, en gas creëren dat het mogelijk maakt de elektrolyt te mengen en zo de cellen van de accu te herstellen. Tijdens deze fase kan de accu een beetje water verliezen.Etappe : Desulfatie ( 15.8V)Algoritme desulfatie van de accu.Etappe : Druppellaadfunctie (13.6V)Handhaving van het maximum laadniveau van de accu.

• Ingeschatte laadtijd Capaciteit van de accu 2Ah 8Ah 15Ah 20Ah 50Ah 125Ah Laadtijd 20% >>> 80% 2h 6h 11h 3h 6h 14h Als de motor uitgerust is met een 12-volt aansluiting, is de GYSFLASH 6.12 in staat om de accu via deze aansluiting met het CAN-BUS systeem op te laden, zonder dat het nodig is het dahsboard op te starten. Sluit in deze conguratie de sigarettenaansteker plug (art. code 029439) aan op de oplader en op de 12V aansluiting van de motor, en volg vervolgens de procedure «Opstarten» zoals beschreven op de vorige bladzijde. In bepaalde gevallen is het mogelijk dat het opladen pas begint 2 minuten nadat de kabels aangesloten zijn.25 GYSFLASH 6.12

• Beschermingen : De GYSFLASH 6.12 heeft een reeks beveiligingen die het apparaat beschermen tegen kortsluiting en polariteitswis- seling. Het apparaat beschikt over een systeem dat de vonkvorming voorkomt bij het aankoppelen van de acculader op de accu. De oplader heeft een dubbele isolatie en is compatibel met de elektronica van auto’s. De GYSFLASH 6.12 is uitgerust met een ingebouwde temperatuur sensor, die het apparaat in staat stelt om de laadstroom aan te passen aan de omgevingstemperatuur, om zodoende oververhitting van de interne elektronica te voorkomen.

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

Afwijkingen Oorzaken Oplossingen Het lampje knippert.• Ompoling • Te hoge accu-spanning • Kortsluiting klemmen• Controleer of de klemmen goed aangesloten zijn. • Controleer of de accu echt een 12V accu is. Het lampje brandt.Opladen mislukt, accu beschadigd.Verwissel de accu en druk op om het opladen weer te starten. Het lampje blijft branden zelfs na een druk op de knop Thermische fout.Te hoge omgevingstemperatuur (>50°C), ventileer het vertrek en laat de oplader afkoelen. Het lampje knippert.Acculader op stand by.Druk op de knop of sluit een accu op de acculader aan om uit de standby modus te komen. Het lampje blijft branden.Opladen onderbroken door op de knop te drukken.Druk opnieuw op , om het laden opnieuw te starten. GARANTIE De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon). De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.

• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).

• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).

• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof). In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met: - Een gedateerd aankoopbewijs (betaalbewijs, factuur ...). - Een beschrijving van de storing.26 GYSFLASH 6.12
