801 D4 - Haut-parleur BOWERS & WILKINS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de haut-parleur	Colonne
Réponse en fréquence	20 Hz - 40 kHz
Impédance	8 Ohms
Puissance nominale	200 W
Puissance maximale	500 W
Dimensions (HxLxP)	1200 x 400 x 500 mm
Poids	50 kg
Connectivité	Bornes à vis, compatible avec câbles de haut-parleur standards
Utilisation recommandée	Systèmes audio haute-fidélité, home cinéma
Maintenance	Nettoyage avec un chiffon doux, éviter l'humidité excessive
Sécurité	Éviter l'exposition à des températures extrêmes et à l'humidité
Informations générales	Conçu pour offrir une expérience sonore immersive, idéal pour les audiophiles

FOIRE AUX QUESTIONS - 801 D4 BOWERS & WILKINS

Comment connecter mes haut-parleurs Bowers & Wilkins 801 D4 à un amplificateur ?

Utilisez des câbles de haut-parleur de qualité pour relier les bornes des haut-parleurs aux sorties de l'amplificateur. Assurez-vous que les polarités correspondent (positif avec positif et négatif avec négatif).

Quels sont les réglages recommandés pour optimiser la performance des Bowers & Wilkins 801 D4 ?

Placez les haut-parleurs à au moins 1 mètre des murs et des coins pour minimiser les réflexions. Un angle d'écoute de 30 degrés par rapport à l'axe des haut-parleurs est également recommandé.

Que faire si le son des haut-parleurs est faible ou distordu ?

Vérifiez les connexions des câbles et assurez-vous qu'ils sont bien fixés. Testez avec un autre amplificateur ou source audio pour identifier si le problème vient des haut-parleurs ou de la source.

Les Bowers & Wilkins 801 D4 sont-ils compatibles avec les systèmes sans fil ?

Les Bowers & Wilkins 801 D4 sont des haut-parleurs passifs et nécessitent un amplificateur. Pour une connexion sans fil, vous pouvez utiliser un émetteur/récepteur Bluetooth ou Wi-Fi connecté à votre amplificateur.

Comment entretenir mes haut-parleurs Bowers & Wilkins 801 D4 ?

Essuyez régulièrement les surfaces avec un chiffon doux et sec. Évitez l'utilisation de produits chimiques ou de nettoyants abrasifs qui pourraient endommager la finition.

Que faire si le haut-parleur ne fonctionne pas du tout ?

Vérifiez d'abord l'alimentation de l'amplificateur et s'il est allumé. Testez le haut-parleur avec une autre source audio pour exclure un problème de câblage ou d'amplificateur.

Les Bowers & Wilkins 801 D4 peuvent-ils être utilisés pour des installations Home Cinema ?

Oui, les Bowers & Wilkins 801 D4 peuvent être intégrés dans un système Home Cinema en tant que haut-parleurs avant, mais assurez-vous d'avoir un amplificateur capable de gérer leur puissance.

Quel type de câbles recommandez-vous pour les Bowers & Wilkins 801 D4 ?

Utilisez des câbles de haut-parleur de qualité de 2,5 mm² ou plus pour assurer une bonne transmission du signal et minimiser les pertes.

Y a-t-il des réglages spécifiques pour l'écoute de la musique classique avec les Bowers & Wilkins 801 D4 ?

Pour la musique classique, un positionnement optimal dans la pièce et un angle d'écoute approprié aident à créer une scène sonore large. Réglez votre amplificateur avec une tonalité neutre pour un rendu fidèle.

MODE D'EMPLOI 801 D4 BOWERS & WILKINS

801 D4 802 D4 803 D4

Bienvenue et merci d'avoir choisi Bowers et

Wilkins. Lorsque John Bowers a créé sa société, il savait déjà qu'un design imaginatif, une conception innovante et une technologie avancée seraient les clés du plaisir de l'écoute de la musique à domicile. C'est cette philosophie qui, aujourd'hui, continue de nous inspirer pour la conception de chaque nouvel appareil.

La 800 Series Diamond est la gamme d'enceinte acoustique la plus avancée au monde. Chaque modèle bénéficiera d'une mise en œuvre soignée, aussi nous vous suggérons de prendre le temps de lire ce manuel avant d'en commencer l'installation. Suite page 9 →

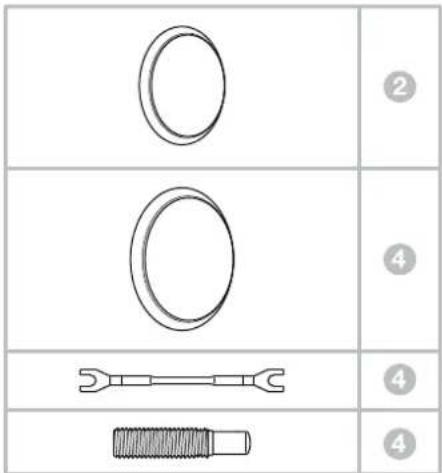

Vérification du contenu du carton

Chaque paire d'enceintes est livrée avec :

2 x grilles Médiums 4 x grilles Graves
4 x câbles de liaison
4 x Stabilisateurs
1 x chiffon de nettoyage

4 x chapeaux pour stabilisateurs

1 x outil T45 pour réglage des stabilisateurs, du médium, et pour retirer les chapeaux des stabilisateurs

1 x tige de réglage en métal

Les 801 D4, 802 D4 et 803 D4 sont très lourdes, et nous vous conseillons de les déballer dans la pièce où elles doivent être installées, par deux personnes simultanément. Nous vous recommandons également d'âter tout bijou susceptible de rayer la finition des enceintes.

Le tableau ci-dessus détaille la liste des composants et accessoires inclus avec les 801 D4, 802 D4 et 803 D4. Au cas fort peu probable où l'un de ces éléments serait manquant, veuillez contacter immédiatement le revendeur auprès duquel vous avez acheté les enceintes.

Les grilles frontales sont fixées par des aimants. La grille du haut-parleur médium et grave, plus lourde, est emballée séparément pour éviter tout mouvement interpestif pendant le transport.

Remarque : déposez ou reposez avec soin les grilles fixées magnétiquement afin d'éviter de marquer le produit. Les grilles marqueront l'enceinte / le socle en cas de chute ; vous pouvez atténuer ce risque en couvrant le socle lorsque vous déposez ou reposez les grilles.

Les diaphragmes des tweeters sont fragiles et peuvent facilement être endommagés. Pour la 800 Series Diamond, nous avons mis en place une grille en maille d'acier destinée à protéger le tweeter de tout dommage accidentel. Vous devez porter une attention particulière lors de la manipulation et du nettoyage de vos enceintes acoustiques.

Information sur l'environnement

Ce produit est conforme avec les directives internationales, y compris mais sans se limiter à:

i. la limitation des substances dangereuses (RoHS) dans les équipements électriques et électroniques,
ii. l'enregistrement, l'évaluation, l'autorisation et la restriction des substances chimiques (REACH)
iii l'élimination des déchets électriques et électroniques (WEEE).

Consultez votre organisme local d'élimination des déchets pour des conseils sur la façon appropriée de recycler ou de jeter ce produit.

Le corps du tweeter de cette gamme d'enceintes 800 Séries Diamond est découplé, ce qui signifie qu'il est mécaniquement isolé du corps principal de l'enceinte. C'est pourquoi il peut apparaître comme mal fixé quand le produit est sorti de son emballage. Il ne s'agit pas d'un défaut. Cela est inhèrent à la conception même de l'enceinte afin de garantir au tweeter des performances optimales.

Au cas où le corps du tweeter se serait légèrement déplacé pendant le transport, et qu'il nécessiterait un ajustement, celui-ci peut être déplacé très légèrement vers l'avant et vers l'arrière pour que l'arrière du corps du tweeter soit aligné avec l'arrière de l'enceinte. Le corps du tweeter peut également être tourné très légèrement pour que le logo Bowers & Wilkins soit orienté verticalement. Lors de ces réglages, ne pas forcer sur le corps de tweeter dans un sens ou un autre, au-delà des butées physiques souples.

Remarque : faites très attention à ne pas abîmer le système de découplage en réalisant ces ajustements. Si besoin, faites vous aider par votre revendeur si vos avez le moindre doute sur la manière de réaliser ces réglages.

2. Positionnement

Installation des enceintes acoustiques

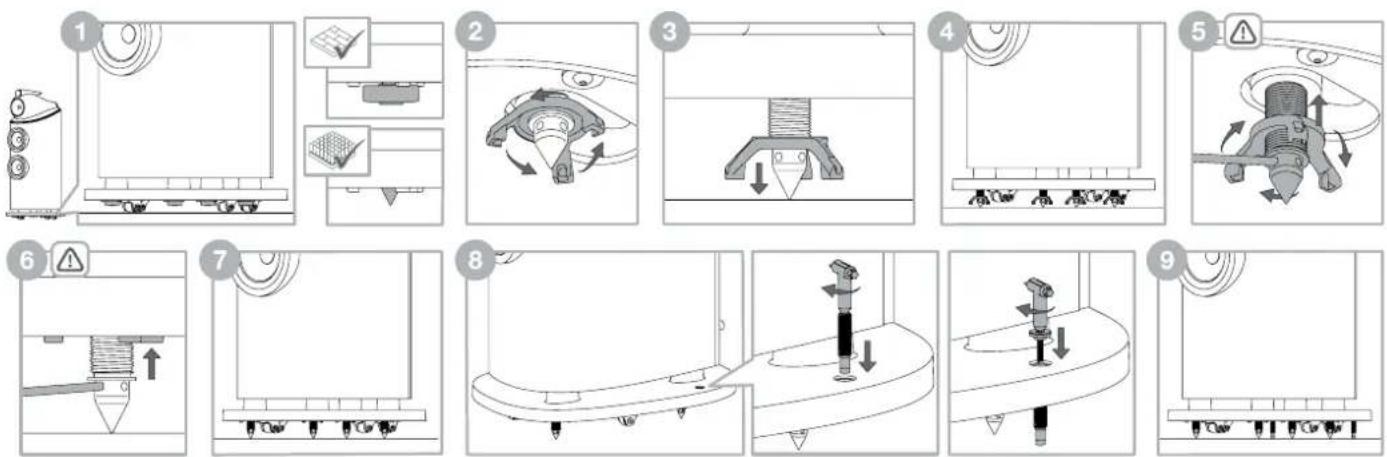

Les 801 D4, 802 D4 et 803 D4 sont prévues pour être uniquement posées au sol et elles sont équipées de roulettes qui facilitent leur déplacement. Il est important qu'elles soient fermement positionnées au sol à l'aide des pointes, à chaque fois que cela est possible.

Avertissement de sécurité important

tes sont très pointues, ne pas toucher !

Remarque : Si vous installez le produit sur une moquette très épaisse qui fait que les roues empêchent l'enceinte de reposer entièrement sur les pointes, il vous faudra peut-être retirer les roues à l'aide d'une clé Allen de 5 mm. En raison du poids des enceintes, le retrait des roues doit être effectué par deux personnes : une pour incliner l'enceinte et la tenir en places pendant que l'autre retire les roues. Nous vous recommandons l'utilisation d'une cale appropriée pour ne pas que l'enceinte puisse accidentellement tomber sur le sol lors du retrait et du remontage des roues.

Lorsque les enceintes auront été positionnées, vous pourrez libérer les pointes, situées sous la plinthe de sol. En plaçant vos doigts entre le sol et la plinthe vous localiserez les quatre caches-pointes. Dans le cas où vos enceintes acoustiques seraient installées sur un sol dur, laissez les caches-pointes en place pour protéger le sol. Si vos enceintes acoustiques sont posées sur une moquette ou un tapis, retirez les quatre caches-pointes fixées magnétiquement, et conservez les pour un futur usage. Vous mettrez ainsi à jour les pointes, qui sont maintenant prôtes pour être abaissées dans leur position finale.

Directement au-dessus de chaque pointe, ou cache-pointe, vous trouverez un écrou de verrouillage de type triple papillon. A l'aide de vos doigts, dévissez l'écrou de verrouillage comme indiqué ci-dessus sur le schéma 2 pour faire descendre la pointe ou le cache pointe vers le sol. Si l'écrou de verrouillage est trop serré pour être tourné à la main, insérez la tige de métal (fournie) dans l'un des trous de la pointe, et tournez pour la dévisser. Vous libérerez ainsi l'écrou (reportez-vous aux schémas ci-dessus).

Lorsque la pointe ou le cache pointe vient toucher le sol, continuez à toumer l'écrou de verrouillage de manière à soulever l'enceinte au dessus de ses roues. Répétez cette opération pour chacune pointes, en veillant à bien ajuster la hauteur de façon à ce que l'enceinte soit parfaitement stable.

Pour verrouiller la position des pointes /caches pointes, introduisez la tige de métal dans l'un des quatre trous de chacune des pointes. En vous servant de la tige pour empôcher la pointe de tourner, libérez l'écrou de verrouillage. Lorsque celui a été libéré, retirez la tige de métal et continuez à visser l'écrou de verrouillage jusqu'à sa position haute, juste sous le socle. Pour vous assurer que l'écrou est bien bloqué en place, réintroduisez la tige de métal dans l'un des trous de la pointe. Tout en maintenant la pointe en place avec la tige, utilisez vos doigts pour vissez à fond l'écrou de verrouillage jusqu'à ce qu'il ne puisse plus tourner. Répétez cette opération pour chacun des pieds.

Une fois que les pointes sont verrouillées dans leur position finale, les stabilisateurs doivent être mis en place pour minimiser le risque que l'enceinte bascule accidentellement. Le stabilisateur doit être inséré au travers du socle et abaissé dans sa position. Utilisez l'outil T45 pour faire tourner le stabilisateur dans le sens des aiguillos d'une montre jusqu'à ce que l'extrémité en caoutchouc repose bien sur le sol.

Le stabilisateur ne doit pas être trop vissé pour qu'il y ait suffisamment de poids sur les pointes, afin de garantir une parfaite stabilité de l'enceinte, et des performances optimales. Une fois que les stabilateurs sont vissés dans leur position définitive, vous pouvez insérer les chapeaux dans le haut de chaque stabilisateur, puis les visser doucement avec l'outil T45 fourni jusqu'à ce qu'ils viennent se positionner dans le renforcement du socle.

Si l'enceinte devait être déplacée, les chapeaux des stabilisateurs devront être retirés, les stabilisateurs remontés et les pointes replacées dans le socle avant de déplacer le produit. Pour faire cette opération, utilisez l'outil T45 pour retirer les chapeaux des stabilisateurs en tournant dans le sens inverse des aiguilles d'une montre, puis utilisez aussi l'outil T45 pour relever les stabilisateurs en les dévissant dans le sens antihoraire. Une fois les stabilisateurs relevés, insérez la barre métallique dans l'un des quatre trous des pointes et, avec la barre métallique, maintenez la pointe en place et utilisez vos doigts pour faire tourner l'écrou de verrouillage, comme indiqué ci-dessus à l'étape 2, pour le débloquer. Continuez à faire tourner l'écrou vers le bas jusqu'à ce qu'il vienne se bloquer sur la pointe. Ensuite, tournez l'écrou de verrouillage dans le sens inverse, comme indiqué sur le schéma 3, ce qui va permettre à la pointe de remonter à l'intérieur du socle. Une fois la pointe complètement rentrée, replacez le cache-pointe (s'il avait été retiré). L'enceinte peut maintenant être déplacée sur ses roulettes.

Choix de la position

Cu'il s'agisse d'une installation stéréophonique ou multicanal Home Cinema, faites en sorte que l'environnement acoustique de chaque enceinte soit le plus identique possible dans son caractère sonore. Par exemple, si une des enceintes est placée près d'un mur lisse et nu, tandis que l'autre se trouve proche d'épais tissus et tapis, la qualité et l'équilibre stéréophonique finaux risquent fort d'être compromis.

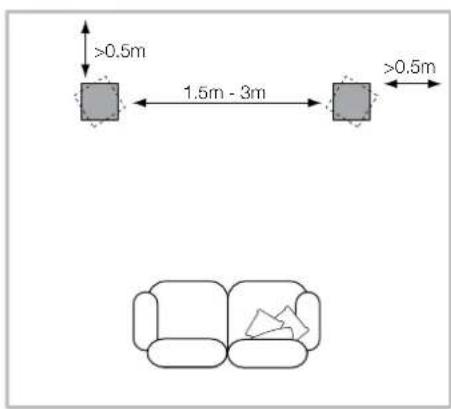

Systèmes stéréophoniques conventionnels

Comme base de départ, placer les deux enceintes éloignées entre 1,5 et 3 mètres l'une de l'autre, formant ainsi les deux angles d'un triangle équilatéral dont le troisième angle sera la position d'écoute privilégiée. Les enceintes doivent être positionnées à au moins 50 cm des murs arrières et périphériques de la pièce (comme indiqué sur le schéma ci-dessus).

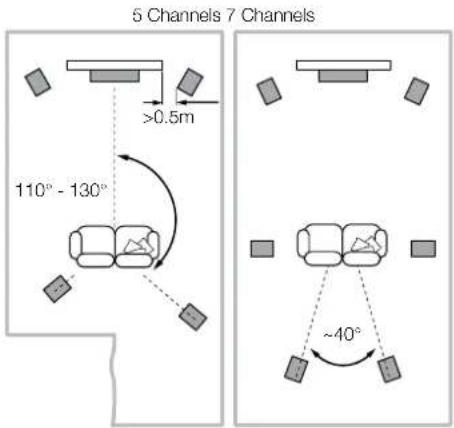

Systèmes Home Cinema

Si les enceintes sont utilisées en tant qu'enceintes frontales d'un système Home Cinema, elles doivent être plus rapprochées l'une de l'autre que dans le cas d'une installation stéréophonique traditionnelle, car les enceintes Surround arrière ont tendance à agrandir l'image sonore générale. Positionnez les deux enceintes à environ 50 centimètres de chaque côté de l'écran, afin de conserver une image sonore en rapport avec l'image vidéo. Comme pour un système audio stéréo traditionnel, les enceintes devront idéalement être éloignées d'au moins 50 centimètres des murs adjacents.

1. Branchement


-LF +LF +HF -HF -LF +LF +HF -HF

Avertissement de sécurité

Tous les branchements doivent être réalisés avec tous les éléments audio hors tension. Lorsque les appareils audio fonctionnent

normalement, le fait de toucher les bornes ou les câbles de connexion peut causer une sensation désagréable.

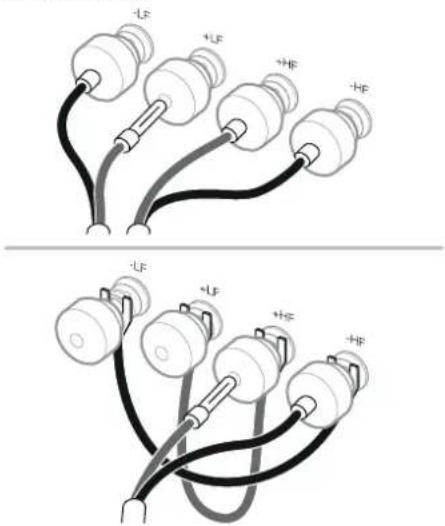

Les prises de branchement des 801 D4, 802 D4 et 803 D4 acceptent une grande variété de terminaisons de câbles : prises banane 4 mm, fourches 6 mm et 8 mm, ou fil nu jusqu'à 4 mm de diamètre.

Note importante concernant la sécurité dans certains pays, notamment en Europe, l'utilisation de fiches banane est considérée

comme un risque potentiel d'électrocution, parce que de telles prises peuvent être insérées dans des prises d'alimentation secteur murales non protogéos. Afin de satisfaire aux normes de sécurité européennes CENELEC, les trous de 4 mm de ces prises sont donc bloqués par des bouchons en plastique. Si vous utilisez ces prises dans des pays où cette norme de sécurité s'applique, vous devez absolument vous assurer que les fiches banane ne pourront pas être utilisées de manière dangereuse, notamment par des enfants ou des personnes non informées. Les bouchons plastiques doivent être retirés si vous souhaitez utiliser les fiches bananes.

Demandez conseil à votre revendeur pour le choix des câbles de liaison enceintes. Conservez toujours une impédance totale inférieure au maximum recommandé dans les spécifications de l'enceinte et utilisez un câble de faible capacitance pour éviter une atténuation des plus hautes fréquences.

-LF +LF +H -HP -LF -LF +H -HP

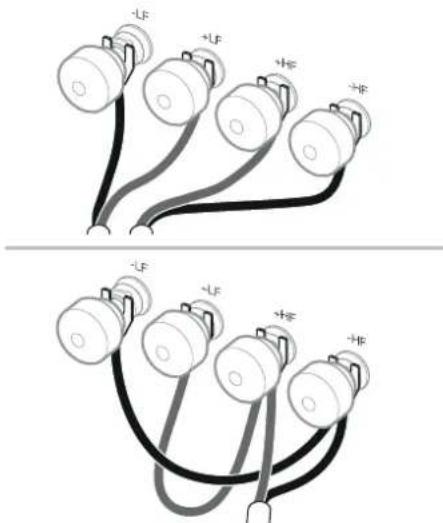

Il y a deux paires de prises à l'arrière de chaque enceinte, afin de permettre le bi-câblage (en haut à gauche). Pour une liaison conventionnelle avec un seul câble, utilisez les câbles fournis permettant de relier les prises de même polarité sur l'enceinte. Le bi-câblage peut améliorer les détails à bas volume.

Assurez-vous que les prises positives de l'enceinte (avec l'anneau rouge) sont bien branchées sur les prises de sortie positives de l'amplificateur, et les prises négatives de l'enceinte (avec l'anneau noir) sont bien branchées sur les prises de sortie négatives de l'amplificateur. Une interversion ne produira aucun dommage, mais entraînera une mauvaise image stéréo et une perte de grave. Toujours visser complètement les prises afin d'éviter toute vibration.

1. Réglages et optimisations

Avant de procéder à ces réglages, vérifiez que tous les branchements sont correctement effectués, dans toute l'installation, et fermement sécurisés.

Décaler les enceintes par rapport aux murs de la pièce a généralement pour effet de réduire le niveau général du grave. Un espace suffisant ciemère les enceintes acoustiques permet également d'améliorer la sensation de profondeur de la reproduction sonore. Inversement, un rapprochement des enceintes par rapport aux cloisons de la pièce entraîne une augmentation du niveau du grave.

Si vous désirez réduire sensiblement le niveau de grave sans pour autant modifier la position des enceintes par rapport aux murs, placez un des tampons de mouse dans l'évent de décompression. Pour accéder à ces évents, retirez la grille frontale des enceintes en la tirant doucement vers l'avant.

Si le niveau de grave vous paraît tout de même encore trop important, cela est généralement dû à des modes de résonances parasites dans la pièce d'écoute. Une modification, même légère, de la position des enceintes dans la pièce peut alors avoir pour effet des améliorations très sensibles. Essayez de placer les enceintes le long d'un autre mur de la pièce. Le déplacement des meubles les plus encombrants peut également sensiblement modifier les résultats sonores.

Si la focalisation centrale de l'image sonore est mauvaise, essayez de rapprocher les deux enceintes acoustiques, et/ou de modifier leur angle (plus fermé) par rapport à la zone centrale d'écoute privilégiée.

Si le son paraît trop brillant, ajoutez des meubles ou éléments amortissants dans la pièce (par exemple, des tapis plus nombreux ou épais). Inversement, réduisez l'influence de tels éléments si le son semble trop sourd ou éteint.

Pour une écoute encore plus précise, retirez les grilles de protection des haut-parleurs médium et grave en les prenant par leurs angles et en tirant très doucement vers l'avant.

Les performances d'une enceinte acoustique se modifient subtillement pendant une période de rodage initiale. Si l'enceinte a été stockée dans un environnement de faible température, ses composants amortissants et les suspensions des haut-parleurs vont demander un peu de temps avant de retrouver leurs qualités mécaniques optimales. De plus, ces suspensions vont également se « libérer » pendant les premières heures d'utilisation. Ce temps de rodage est variable, suivant la température de stockage et la manière dont vous utilisez les enceintos. En moyenne, comptez un week-end pour que les effets de la température se stabilisent, et une quinzaine d'heures d'utilisation normale pour que tous les composants mécaniques atteignent le fonctionnement parfait correspondant à leur conception mécanique.

1. Entretien

2. Numéro de série et certificat de conformité

La surface du coffret ne nécessitera dans la plupart des cas qu'un simple dépoussiérage. Nous vous recommandons d'utiliser le chiffon fourni avec l'appareil. Si vous souhaitez utiliser un aérosol ou un produit d'entretien, appliquez-le sur le chiffon et non directement sur l'appareil, puis testez d'abord ses effets sur une petite surface, certains produits pouvant endommager les surfaces. Évitez tout produit abrasif, ou contenant de l'acide, de l'ammoniaque, ou des agents anti-bactériens. Ne jamais utiliser de produits d'entretien sur les haut-parleurs. Évitez de toucher les haut-parleurs, car vous pournez les endommager définitivement.

Les enceintes Bowers & Wilkins utilisent un placage bois véritable. Les plus fins vernis sont utilisés et bénéficient d'un traitement avec une laque résistante aux ultra-violets, afin de réduire les modifications de teinte avec le temps. Cependant, comme avec tous les matériaux naturels, qui réagissent à leur environnement, des modifications de teinte sont possibles. Ces différences de teintes peuvent être rectifiées en exposant toutes les surfaces du bois de manière ógale à la lumière du soleil, jusqu'à ce que la teinte redevienne uniforme. Cette procédure peut prendre plusieurs jours, voire plusieurs semaines, mais peut être accélérée en utilisant une lampe ultra-violette. Les placages de bois naturel doivent être éloignés des sources de chaleur comme les radiateurs ou l'air chaud soufflant, afin de minimiser autant que possible les craquelures du bois.

Le boîtier du tweeter a une finition de surface texturée, qui peut le cas échéant recevoir des marques superficielles lors de sa manipulation. Il pourra être nettoyé à l'aide du chiffon de nettoyage fouri, en lien avec la texture particulière de sa surface.

Vous pouvez épousseter les surfaces en cuir de votre enceinte 800 Series Diamond à l'aide d'un chiffon doux et sec. Vous pouvez supprimer les taches du cuir en humidifiant un chiffon en microfibre avec de l'eau chaude et en tamponnant le cuir jusqu'à ce qu'il soit propre. Ne frottez pas le chiffon sur le cuir ou n'utilisez pas de détergents ou de cirage afin de ne pas abîmer le produit.

Dans l'éventualité où vous auriez besoin de contacter le service clientèle à propos de votre enceintes 800 Series Diamond, vous devrez vous munir du Numéro Produit (FP) ainsi que du Numéro de Série qui permettent d'authentifier vos enceintes de façon unique. Ces numéros sont localisés soit sur l'emballage extérieur du produit, soit en retirant le cache arrière du haut-parleur de médium.

Le cache arrière du haut parleur de médium peut être retiré en plaçant une main sur la tête du médium pour qu'elle reste bien en place, puis en utilisant l'autre main pour insérer avec précaution l'extrémité adéquate de l'outil entre le cache et le dissipateur thermique. Tournez délicatement l'outil pour libérer le cache d'extrémité, celui-ci pourra ensuite être glissé vers le haut à la main, permettant de révéler les numéros d'identification et les informations de conformité.

Remarque: faites particulièrement attention à ne pas endommager la finition du cache, de la tête de médium, du radiateur et des parties environnantes lorsque vous retirez ou vous replacez le cache arrière.

Le cache pourra être remis en place en le faisant glisser sur l'arrière de la tête de médium puis en le poussant doucement vers le bas jusqu'à sa position finale.
