| Márka | Bowers & Wilkins |
| Modell | 801 D4 |
| Terméktípus | 3-utas álló hangszóró, könyvespolc |
| Méretek (Ma x Sz x Mé) | 1218 x 394 x 569 mm |
| Súly | Körülbelül 100 kg hangszórónként |
| Kidolgozás | Valódi fa furnér, lakkozott |
| Utasok száma | 3 utas (Magassugárzó, Középsugárzó, Mélysugárzó) |
| Hangszórók | 1 x gyémánt dóm magassugárzó, 1 x Continuum FST középsugárzó, 2 x Aerofoil Cone mélysugárzó |
| Névleges impedancia | 8 ohm (minimum 3 ohm) |
| Érzékenység | 90 dB (1W/1m) |
| Frekvenciaátvitel | 18 Hz – 28 kHz +/- 3 dB |
| Ajánlott erősítő teljesítmény | 50 W – 500 W |
| Csatlakozók | Kétvezetékes csatlakoztatás, 4 mm-es banándugót, 6/8 mm-es villás dugót, csupasz vezetéket (4 mm) fogadó csatlakozók |
| Tartozékok | 2 közép rács, 4 mély rács, összekötő kábelek, stabilizátorok, sapkák, T45 szerszám, beállító rúd, törlőkendő |
| Stabilizáció típusa | Állítható tüskék + lopásgátló stabilizátorok |
| Magassugárzó leválasztása | Igen, mechanikus (leválasztott ház) |
| Eltávolítható rácsok | Igen, mágneses rögzítés |
| Karbantartás és tisztítás | Por eltávolítás a mellékelt törlőkendővel, kerülje a súroló hatású szereket, bőr esetén langyos vízzel tisztítható |
| Biztonság | Nagyon éles tüskék, ne érintse meg. Várja meg, amíg az alkatrészek lehűlnek beavatkozás előtt. |
| Alkatrészek és javíthatóság | Vegye fel a kapcsolatot az ügyfélszolgálattal a termékszámmal (FP) és sorozatszámmal (a középső hangszóró hátsó fedele alatt). |
| Általános információk | Megfelel a RoHS, REACH, WEEE előírásoknak. Betelepítési idő: kb. 15 óra normál használat. |
Gyakran ismételt kérdések - 801 D4 BOWERS & WILKINS
Felhasználói kérdések a következőről 801 D4 BOWERS & WILKINS
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Hangszóró PDF formátumban ingyenesen! Találja meg kézikönyvét 801 D4 - BOWERS & WILKINS és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. 801 D4 márka BOWERS & WILKINS.
HASZNÁLATI ÚTMUTATÓ 801 D4 BOWERS & WILKINS
Köszönjük, hogy a Bowers & Wilkins-t választotta.
Amikor John Bowers megalapította a társaságot, célja az volt, hogy az ötletes dizájn, innovatív megoldások és fejlett technológia révén tökéletesítse az otthoni hangzásvilág élményét. Ez az elképzelés mai napig a vállalat mozgatórugója, amely minden termékünk tervezését meghatározza.
A 800 Diamond sorozat a világ legfejlettebb hangsugárzóiból áll. Mindegyik modell beüzemelése nagy odafigyelést igényel, ezért javasoljuk, hogy szánjon egy kis időt ennek az útmutatónak az elolvasására.
Folytatódik a 54.oldalon →

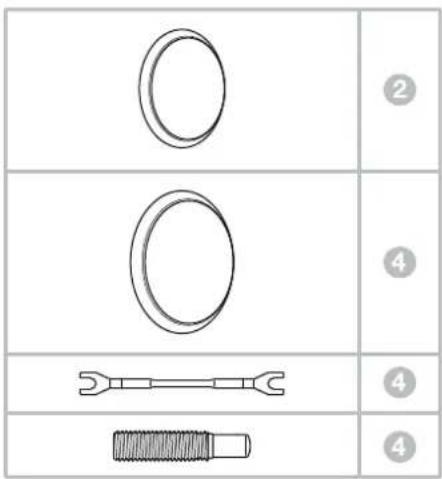

Ellenőrizze a dobozt
Minden pár tartozéka a következő:
2 Középsugárzó előlap
4 Mélysugárzó előlap
4 Összekötő vezeték
4 Stabilizátorok
4 Stabilizáló sapkák
1 T45 stabilizáló állító és középsugárzó végsapka eltávolító ék eszköz.
1 Fém állitórúd
1 Tisztító kendő
A 801 D4, a 802 D4 és a 803 D4 nagyon nehéz hangsugárzók, így javasoljuk, hogy a kicsomagoláskor két ember dolgozzon együtt. Ugyancsak különös figyelmet fordítson a kezén lévő ékszerek eltávoltására, nehogy azok felsérték a hangsugárzó felületét.
A fenti táblázat sorolja fel a 801 D4, 802 D4 és 803 D4 mellékelt tartozékait. Amennyiben valami hiányozna, kérjük, vegye fel a kapcsolatot azzal a B&W kereskedővel, akinél a hangsugárzókat vásárolta.
Minden előlap mágnososen csatlakozik a hangsugárzó házához. Az előlap külön van csomagolva, megelőzvén, hogy a szállításkor elmozduljon.
Megjegyzés: A mágnesesen csatlakozó előlapok feltételekor vagy levételekor ügyeljen arra, hogy ne sértse meg a terméket. Az előlap megsértheti a terméket / állványt ha ráesik. Ez kiküszöbölhető, ha lefedi az állványt, amíg felrakja vagy leveszi az előlapot.
A magassugárzó membránja nagyon precíz, finom alkatrész, mely könnyen megsérülhet. A 800 Diamond sorozat, tartalmaz egy acél védőrácsot, mely megvédi a magassugárzót bármilyen sérüléstől. Ugyanakkor nagy odafigyeléssel mozgassa vagy tisztitsa a hangsugárzót.
Környezetvédelmi tájékoztató
A termék megfelel a nemzetközi előírásoknak, ideértve, de nem kizárólagosan a veszélyes anyagok elektromos és elektronikus berendezésekben történő használatának korlátozását előíró
i. RoHS irányelvet (Restriction of Hazardous Substances), a vegyi anyagok regisztrálásáról, értékeléséről, engedélyezéséről és korlátozásáról szóló
ii. REACH irányelvet (Registration, Evaluation, Authorisation and restriction of Chemicals, valamint az elektromos és
ii. elektronikus berendezések hulladékairól szóló WEEE előírást (Waste Electrical and Electronic Equipment).
A termék megfelelő leselejtezéséről vagy újrahasznosításáról további információkat a helyi hulladékkezelőtől vagy hatóságtól kérhet.
A 800 Diamond sorozat magassugárzó egysóge elcsatoit alkatrész, amely mechanikusan el van szigetelve a kabinet fő részétől. Amikor az első alkalommal kicsomagolja a terméket a rögzítése lazának tünhet. Ez azonban nem hiba, hanem a tervezés velejárója, és így biztosítja a hangsugárzó optimális teljesítményét.
Ha a magassugárzó háza a szállítás során elmozdult és beállítást igényel, a szerelvényt kissé előre és hátra lehet mozgatni annak órdokében, hogy a magassugárzó házának hátulja illeszkedjen a kabinet hátuljához.
A magassugárzó egységet kissé el lehet forgatni, hogy a Bowers & Wilkins logó függőlegesen álljon. A beállítás alkalmával ne eröltesse a lágy véghatároló elemeken túl a magassugárzót.
Megjegyzés: A beállítások során ügyeini kell arra, hogy az elcsatolt egység ne sérüljön meg – kérjük, forduljon a kereskedőjéhez, ha kétségei vannak a magassugárzó beállításával kapcsolatban.
2. Elhelyezés
A hangsugárzók beüzemelése
A 801 D4, 802 D4 és 803 D4 hangsugárzók csak padlóra helyezhetők és a mellékelt görgők segítségével a helyükre állíthatóak. Fontos, hogy a hangsugárzók stabilan álljanak a padlón. Ahol lehetséges, használja a mellékelt tűskéket.
Fontos biztonsági tudnivalók tüskék, ne érintse meg.
Megjegyzés: Ha olyan helyen használja a terméket, ahol nagyon vastag szönyeg van, akkor a felszerelt kerekek megakadályozhatják, hogy a tűskék érintkezzenek a padlóval. Ilyen esetben, a kerekek eltávolíthatóak a talp aljáról, egy 5mm-es imbuszkułcs segítségével. A hangsugárzó súlya miatt, legalább kettő ember végezze el ezt a művelstot. Amíg az egyik ember megdönti a hangsugárzót, addig a másik ember kicsavarozza a kerekeket. Javasoljuk, hogy megfelelő éket vagy blokkot használjon annak megakadályozására, hogy a hangszóró véletlenül a padlóra essen, miközben eltávolítja vagy visszahelyezi a kerekeket.

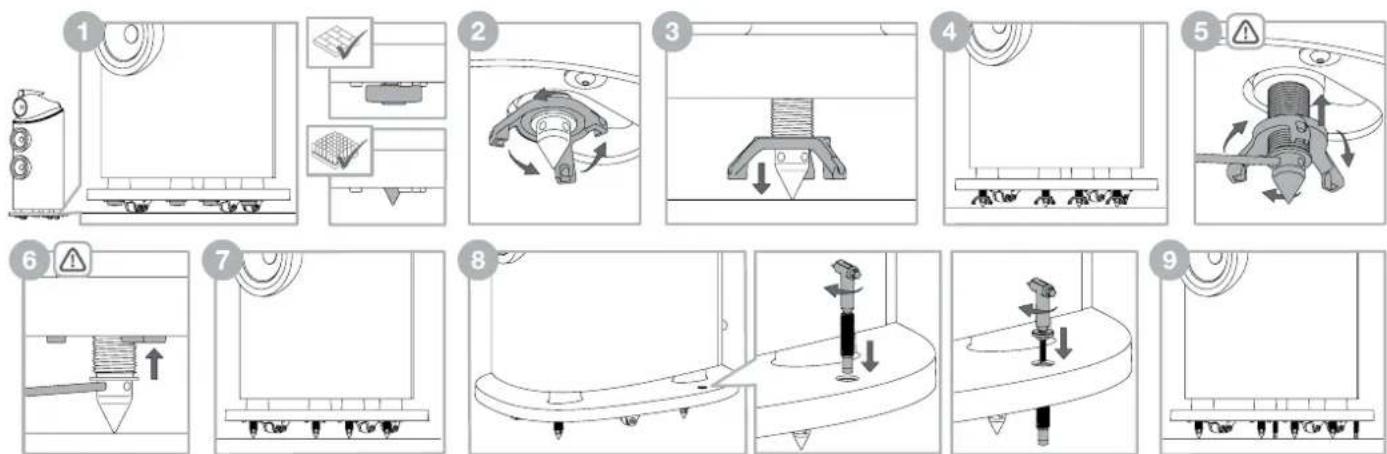

Miután a hangsugárzók a megfelelő helyre kerültek, boállíthatja a talpba boópített tűskéket. Helyezze az ujjait a talp és a padló közé, hogy megtalálja a négy tűskét takaró elemet. Ha a hangsugárzót kemény padlóra helyezi, akkor hagyja a takaró elemeket a helyükön. Ha padlószönyegre helyezi a hangfalakat akkor vegye le a négy, mágnesesen rögzülő tűske takaró elemet. Ezután a tűskék láthatóvá válnak és beállíthatóak a megfelelő pozícióba.
Mindogyik tűskénól / takaró fedélnél érezni fog egy háromágú anyát. Az ujaival tekerje ki az anyát ahogy a fenti 2. ábra mutatja, hogy a tűske és a fedél elérje a padlót. Ha az anya túl szoros, akkor a dugja be a mellékelt fém rudat az anya egyik végén taláható lyukba és úgy lazítsa ki (lásd a fenti illusztrációt)
Miután a tüske / tüskefedél érinti a talajt, tekerje tovább az anyát addig, amig görgők el nem emelkednek a talajtól. Ismétolje meg ozt a folyamatot, mind a négy tüskenél/ tüskefedelnél. Addig álltsa a magasságot, amig hangsugárzó már nem billeg a padlón.
A tüske / tüskefedél rögzítéséhez a mellékelt fém rudat dugja be a tüske négy nyilásának egyikébe. Miközben az anyát visszatekeri tartson ellent a fémrúd segítségével, ahogy az 5. ábrán látható. Ha az anya már könnyen tekerhető vegye ki a fém rudat, majd a rögzítéshez tekerje a lozáró anyát egészen a talp aljáig. Győződjön meg arról, hogy az anya szorosan rögzül a talphoz. A fém rudat ismét helyezze a tüske egyik nyilásába, majd tartson ellent az anyának. Az keze segítségével húzza meg az anyát. Ismételje meg ezt mind a négy tüskénél.
Miután a tüskék rögzülnek a helyükön, a stabilizátorokat fel kell szereini annak érdekében, hogy minimalizálják a hangsugárzó véletlenszenő felborulásának kockázatát. A stabilizátort be kell csavami a lábazatba a T45-ös torx kulcs segítségével, az óramutató járásával megegyező irányba történő forgatással, amíg a gumihogy elói a padló felszínét.
A stabilizátort nem szabad túlzottan meghúzni, nehogy levegye a tűsikékről a terhelést, ami csökkentheti a stabilitást és ronthatja a teljesítményt. Amint a stabilizátorok a helyükre kerültek, a kupakokat csavarja be a stabilizátor tetejébe és finoman húzza meg a T45 szerszámmal, amíg a lábazattal egy szintbe nem kerül.
Ha a hangsugárzót át szeretné helyezni, akkor a stabilizátor kupakjait el kell távolítani, a stabilizátorokat fel kell emelni, és a tűskéket vissza kell csavarni a lábazatba, mielőtt a terméket elmozdítja. Ehhez a T45-ös torx kulccsal távolítsa el a stabilizátor kupakjait az óramutató járásával ellentétes irányba való forgatással, majd a T45-ös kulccsal csavarja ki a stabilizátorokat az óramutató járásával ellentétes irányba forgatva. Miután a stabilizátorok felemelkedtek, helyezze be a mellékelt férmudat a tűske négy furatának egyikébe úgy, hogy a fémrúd a tűskét a helyén tartja, az ujiaival pedig forgassa el a rögzítő anyát, amint azt a 2. lépésben fontebb loírták, és lazítsa ki. Ezután tekerje lefelé adolig az anyát amíg lohetséges. Ha rögzült az anya akkor a tűskével együtt tekerje vissza ahogy az 3. lépés is mutatja fent. Ha elérte a talpat, akkor a tűskét takaró fedelet helyezze vissza (ha eltávolította). Ezután elmozdíthatja a hangsugárzót.
A hangsugárzó pozicionálása
Mind házimozi, mind szteréó alkalmazás esetén törekedjen arra, hogy az egyes hangsugárzók körül az akusztikai környezet lehetőleg egyforma legyen. Például, ha az egyik hangsugárzó közvetlenül üres, csupasz fal mellett áll, mig a másik bűtorok vagy függönyök mellett, a hangminőség illetve a szteréó kép zavaros lehet.
Hagyományos sztereó rendszerek

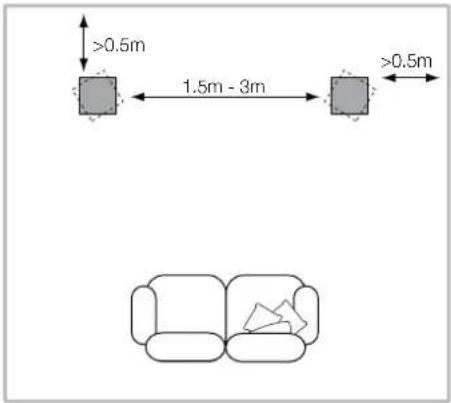

Alapesetben a hangsugárzókat egymástól 1,5-3 méter távolságra helyezze el, melyek a hallgatási pozícióval egy egyenlő szárú háromszöget zárjanak be. A hangsugárzókat legalább 0,5 m-re kell elhelyezni a hát és az oldalfalaktól (a fenti ábra szerint).
Multicsatornás rendszerek
Ha a hangdobozokat egy házimozi rendszer első sugárzóiként használjuk, rakjuk egymáshoz közelebb öket, mint a hagyományos kéctcsatomás alkalmazásnál. Ez azért szükséges, mert a hátsó csatomák kellőképpen kiszélesítik a hangképet. A hangdobozokat a képernyő oldalaihoz képest 0.5 méteres távolságra helyezzük el, ezáltal is elősegílve a hangkép jobb fókuszáltságát a képernyőn történő eseményekre. Ahogy egy hagyományos szteróó elhelyezésnél, itt is ügyeljünk arra, hogy a hangdobozok távolsága az oldalfalaktól legalább 0,5 méter legyen.
- Csatlakoztatás
Funtos biztonsági tudnivalók
Milden csatlakoztatást az audió rendszer kikandolt állapotában végezzen. Mikor normal üzemben használja az audió rendszert, a szigeteletlen csatlakozók vagy kábelezés megérintése kellernetlen érzés lehet.
A 801 D4, a 802 D4 és 803 D4 hangsugárzók sokfajta csatlakozatási módra alkalmasak: 4mm-es banándugók, 6mm-es és 8mm-es (1/4 in és 5/16 in) saruk, csupasz kábel 4mm-es átmérőig.
Fontos biztonsági megjegyzés Egyes országokban, leginkább Eu- 4mm-es banándugó használata po
veszélyforrásnak tekinthető, mert az bedugható a hálózati ajatzoksa is. Az európai CENELEC biztonsági előírásoknak megfelelően a 4mm-es lyukak műanyagból készült dugókkai vannak lezára. Amennyiben olyan helyen használja ezt a terméket, ahol ezek az előírások elfogadottak, győződjön meg arról, hogy a banándugókat nem használja kisgyermek vagy tájékozatlan személy. A műanyag dugók eltávolíthatók, ha banándugót használ.
Hangsugárzókábel választásakor kérdezze ki a kereskedője tanácsát. A hangsugárzókábel impedanciája legyen alacsonyabb, mint az általunk javasoit maximális érték, melyot a technikai specifikációkban talál meg. Csak alacsony induktivitású kábel használjon, hogy ne jöhessen létre magasfrekvenciás gerjedés.

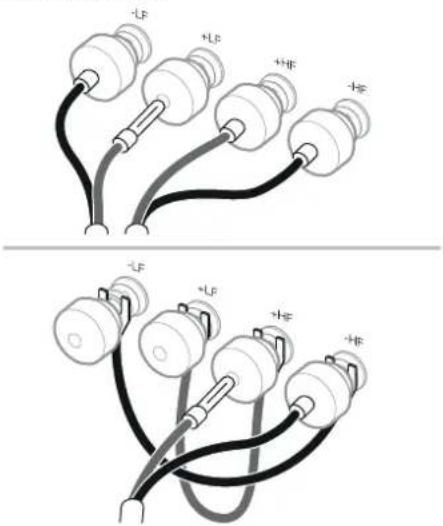

Két pár csatlakozóaljzat található a hangsugárzó hátulján, ezáltal kettős kábelezésre alkalmas (balra fent). Hagyományos bekötéskor, használja a mellékelt áthidaló kábeleket és kösse össze az azonos polaritásokat. A kettős kábelezés javítja az alacsonyfrekvenciás részletek felbontását.
Győződjön meg arról, hogy a hangsugárzó pozitív csatlakozói (piros szinnel jelölve) az erősítő pozitív kimenetére vannak kötve és a negatív csatlakozók (fekete szinnel jelölve), az erősítő negatív kimenetével vannak összekötve. A helytelen csatlakoztatás (fordított polaritás) nem okoz kéart a hangszörökban, ellenben a sztereó kép és a mélyhang is szegényes lesz. Csatlakoztatás után mindig húzza meg a csatlakozók sapkát, megelőzvén a zörgő hangokat.
- Finomhangolás és bejáratás
A finomhangolás megkezdése előtt gyözödjön meg arról, hogy minden csatlakozás megfelelő és biztonságos.
Ha a falaktól távolabb mozgatja a hangsugárzókat, akkor csökken a mélyhangok szintje. A hangsugárzók mögötti tér mélységérzetet is segít létrehozni. Ezzel ellentétben, ha a falakhoz közel helyezi a hangsugárzókat, akkor növekszik a mélyhangok szintje.
Akár a hangsugárzók vagy a hallgató kis elmozdulása is óriási hatással lehet arra, hogy a rezonanciák hogyan befolyásolják a hangot. Próbálja a hangsugárzókat egy másik fal mellé helyezni. Még a nagyméret-bútorok mozgatása is befolyásolhatja a hatást.
Ha a centerkép nem fókuszált, akkor próbálja egymáshoz közelíteni a hangsugárzókat, vagy fordítsa őket befelé, hogy egy pontra nézzenek a hallgatási pozíció elé.
Ha a hang túl durva, növeljo a puha bútorzat mennyiségét a helyiségben (például használjon nehéz függönyöket), vagy csökkentse, ha a hang túl unalmas, és élettelen.
A legigényesebb zenehallgatáskor távolítsa el a mélysugárzók és a középsugárzó (óvatosan fogja meg a rács szélét majd óvatosan húzza el a háztól) előlapját.
A hangsugárzók hangminőségo a kezdeti használat során jelentősen változik. Amennyiben a hangsugárzót hideg helyen tárolták, a mechanikai alkatrészeknek, illetve a hangszeróbban lévő csillapító folyadéknak időre van szüksége, hogy a megfelelő mechanikai jellemzőit visszanyerje. Ez az időszükséglet függ az üzembe helyezést megelőző tárolási feltételektól, és a használat módjától. Általában a hőmérsékleti jellemzők maximum egy hét alatt stabilázálóknak, a mechanikai jellemzők kb. 15 óra átlagos használat után érik el optimális értőkeiket.
-
Ápolás
-
Sorozatszám és megfelelőségi információk
A termék felülete időnként portalanítást igényol. Javasoljuk, hogy használja a mellékelt tiszítókendőt. Ha szeretne aerosolos vagy más tiszítószert használni, a rongyra fújja rá először, majd tesztelje azt egy kis felületen, mert előfordulhat, hogy néhány tiszítószter károsítja a hangdoboz felületét. Óvja a terméket csiszoló hatású, savas, lúgos vagy antibakteriális anyagokat tartalmazó szerektől. Ne használjon tiszítószerekel a hangszórök takarításához, mert az kárt okozhat a hangszórókban.
Amikor a Bowers & Wilkins hangfalait valódi fafumér bevonattal látjuk el, a lehető legjobb minőségű anyagokat használjuk, és UV fénynek ellenálló lakkbovonattal látjuk el, minimalizálva a fumér elszineződését. Ennek ellenére, mint minden természetes anyag a környezettől függően megváltozik és a fumér színe idővel enyhén megváltozik. A szinkülönbségek kiegyenlithetőek úgy hogy a hangsugárzót lehetőleg mindenhol hasonló napsugárzásnak tesszük ki. Ezen folyamat néhány napig vagy akár hotekig is eltarthat. A folyamat gyorsítható UV lámpa óvatos használatával. A fa felületek tartsuk távol a direkt hősugárzástól, például radiátor és meleg levegőt kibocsájtő szellőzéstől, minimalizálva a fumér berepedezésének az esélyét.
A magassugárzó házának texturált bevonata van, amely felszínes nyomokat gyűjthet. Ezek a nyomok eltüntethetőek a mellékelt törlőkendő segítségével, mellyel a magassugárzó háza körül, a felületi bevonat irányával egy vonalban törölje le a nyomokat.
A 800 Diamond hangsugárzók bőrrel borított feiületeit puha, száraz ruhával lehet leporolni. A foltok eltávolíthatók a bőrrol, ha egy mikroszálas kendőt meleg vízzel megnevesít, és ezzel nyomkodva tisztítja a bőrt. Ne dörzsölje a kendővel a bőrt és ne használjon tisztítószereket vagy bőr fényesítő szert, mert az károsíthatja a terméket.
Abban az esotben, ha beszélnie kell az ügyfélszolgálattal a 800 Diamond sorozatú hangsugárzóiról, előfordulhat, hogy meg kell néznie az egyeci hangsugárzók készterméket azonosítóját (FP) és sorozatszámát. Ezek a számok megtaláhatók mind a termék külső kiszerelésén, mind a középső végzáró sapka alatt.

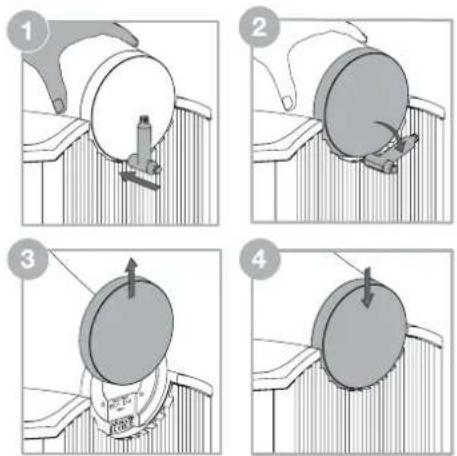

A középsugárzó végsapka eltávolítható oly módon, hogy az egyik kezét a középső fejen tartja, majd a másik kezévol óvatosan illesszo be az eltávolító szerszám ék végét a végsapka és a hűtőborda közé. Ovatosan csavarja el az ékszerszámot a végsapka kioldásához, majd a végsapkát kézzel felfelé csúsztassa az azonosító számok és a megfelelőségi információk feltárásának érdekében.
Megjegyzés: A zárókupak eltávolításakor és visszahelyezéskor ügyelni kell arra, hogy ne sérüljön meg a végzáró fej, a hűtőborda és a környező részek.
A zárókupakot úgy lehet visszahelyezni, hogy visszacsúsztatjuk a fej hátsó részén lévő tartóra, és finoman lefelé toljuk a véghelyzetbe.
