Vítejte u Bowers & Wilkins. Děkujeme Vám, že jste si zvolili značku Bowers & Wilkins. Když John Bowers zakládal naší firmu věřil, že nápadité provedení, novátorský přístup a pokročilé technologie jsou kličem otevírajícím dveře kvalitní reprodukci. Touto filozofií se dodnes inspirujeme, kdykoli tvoříme nový produkt. Reprosoustavy řady 800 Diamond jsou jedněmi z nejvíce solistikovaných reprosoustav na světě. Pro každý z modelů je však důležitá jeho správná instalace. Dříve než začnete, věnujte tedy prosím trochu času přečtení tohoto manuálu. Pokračujte na stranu 49 →

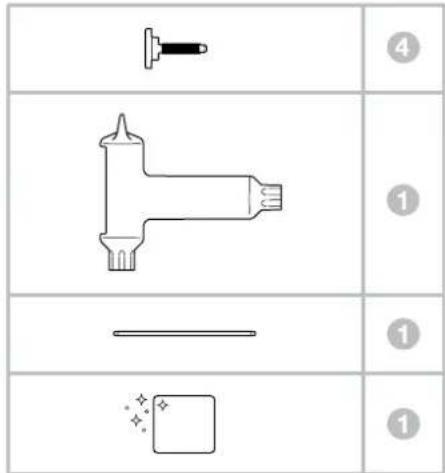

S každým párem reprosoustav je dodáváno toto příslušenství:

2 středotónové mřížky
4 basové mřížky
4 terminálové propojky
4 stabilizátory
4 krytky stabilizátorů
1 T45 klič pro nastavování stabilizátorů a demontování zadní krytky středotónové hlavice
1 kovová tyčka pro nastavování hrotů
1 čistící utěrka

Reprosoustavy 801 D4, 802 D4 a 803 D4 mají velkou hmotnost a proto důrazně doporučujeme provádět vybalení až v místnosti, kde budou instalovány, přičemž k manipulaci je zapotřebí nojméně dvou osob. Při vybalování a manipulaci si z rukou sundejte šperky (prsteny, náramky apod.), aby nedošlo k poškrábání povrchu reprosoustav.

V tabulce nahoře je znázoměno příslušenství, které je součástí balení 801 D4, 802 D4 s 803 D4. Pokud cokoli chybí, obratte se prosím na vašeho prodejce, od kterého jste reprosoustavy zakoupili.

Všechny krycí mřížky reproduktorů jsou uchycony magneticky. Mřížka kryjící středobasovou sekci je balena zvlášť, aby během přepravy nedošlo k jejímu posunutí a poškození ozvučnice.

Poznámka: Při nasazování či sundavání magneticky uchycených mřížek budte veľmí opatrní, abyste mřížkou nepoškodíli povrch jiných součástí. Například při pádu mřížky může dojit k poškrábání, nebo odštipnutí povrchu základny reprosoustavy či stojanu. Abyste poškození předešli, můžete před manipulací s mřížkami základnu něčim zakrýt.

Membrána vysokotónového reproduktoru je velmi křehká a lze ji snadno poškodit. Reprosoustavy řady 800 Diamond jsme vybavili kovovou mřížkou, chránící membránu vysokotónového reproduktoru před poškozením. Nicméně, i přes tuto ochranu budťe opatrní, kdykoli s reprosoustavarni manipulujete, nebo je čistíte.

Informace k životnímu prostředí

Tento produkt je konstruován s ohledem na nejen tyto mezinárodní předpisy:

i. RoHS (Restriction of Hazardous Substances) jenž se týká omezení nebezpečných látek v elektrických a elektronických zařízeních
ii REACH (Registration, Evaluation, Authorisation and restriction of CHemicals), jenž se týká registrace, evaluace, autorizace a restrikce chemických látek
iii WEEE (Waste Electrical and Electronic Equipment), jenž se týká likvidací elektrického a elektronického zařízení.

Vice informací o tom, jak správně recyklovat nebo likvidovat tento výrobek, získáte od příslušného orgánu, který se zabývá likvidací odpadu.

Vysokotónová část těchto reprosoustav řady 800 Diamond je samostatným komponentem, mechanicky odděleným od hlavní ozvučnice. Při vybalování reprosoustav to může vypadat, jako by tato část byla uvolněná. Nejedná se však o závadu – je to řešení pro docilení optimální reprodukce vašich reprosoustav.

Pokud během transportu reproscoustav došlo k tornu, že se vysokotónová část dostala do špatné polony, můžete mírným posunutím dopředu či dozadu upravit její pozici tak, aby zadní část těla vysokotónového reproduktoru byla zarovnána se zadní částí ozvučnice reproscoustavy. Vysokotónovou částí lze také mímě otáčet, aby logo Rowers & Wilkins bylo ve vertikální pozici. Při pohybování s vysokotónovým reproduktorem však buďte velmi opatrní a pokud při pohybu nějakým směrem narazíte i na jemný odpor (doraz), nesnažte se jej překonat.

Poznámka: Při doladování pozice odděleného vysokotónového reproduktoru je třeba dbát opravdu velké opatmosti. Pokud si nejste jisti, požádejte prosím raději o pomoc svého prodejce.

Instalace reprosoustav

Reprosoustavy 801 D4, 802 D4 a 803 D4 jsou určeny pro instalaci na podlahu a jsou vybaveny kolečky, usnadňujícimi manipulaci při hledání ideální pozice. Během provozu je však velmi důležité, aby reprosoustavy stály na zemi pevně. Je-li to tedy jen trochu možné, ustavte je na dodávané hroty.

Důležité bezpečnostní upozornění kejte se ostrých špiček hrotů.

Poznámka: Budete-li reprosoustavy instalovat na extrémně silný koberec, u kterého by ani při celkovém vysunuti hrotů nedošlo k dostatečnému nadzvednutí koleček od jeho povrchu, můžete kolečka zcoła odmontovat pomocí 5mm stranového (imbusového) klíše. Vzhledem ke hmotnosti reprosoustavy musí tuto operaci provádět dvě osoby – jedna naklopí reprosoustavu na stranu a drží ji, zatímco druhá demontuje kolečka. Při demontáži či zpětné montáži koleček doporučujerne reprosoustavu podložit vhodným klinem či hranolem, aby nedošlo k jejímu pádu na podlahu.

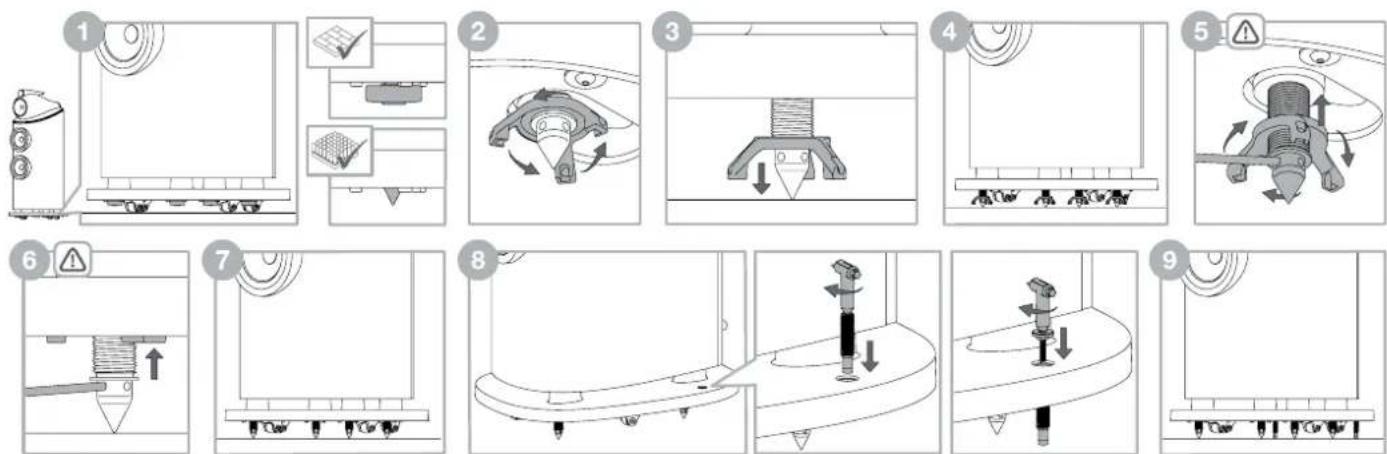

Jakmile jsou reprosoustavy na požadované pozici, Ize zo základny šroubováním vysunout zabudované hroty. Vsuňte prsty do mezery mezi základnou reprosoustavy a podlahou a najděte čtyří krytky hrotů, které jsou ke hrotům uchyceny magneticky. Pokud budou reprosoustavy umístény na tvrdě podlaze, ponechte tyto krytky nasazeny, aby se zabránilo poškození povrchu podlahy. Je-li však na podlaze koberec, krytky sejměte a schovejle je pro možné budoucí použití. Tím jsou hroty připraveny pro vysunutí směrem dolů k podlaze.

Přimo nad každým hrotem/krytkou hrotu můžeto nahmatat pojistnou matici se třemi křidly. Pomocí prstů ji povolte. Je-li matice u základny přilíš dotažena a nelze pouze prsty povolit, zasuňte do jednoho z otvorů na konci křidel matice dodávanou kovovou tyčku a použijte ji pro povolení jako páku. Následně matici sešroubujte až na doraz závitu směrem ke špičce hrotu. Pak celý hrot i s maticí šroubujte směrem k podlaze, jak je znázorněno nahoře v kroku 2.

Jakmile se špička hrotu dotkne podlahy, pokračujte ve vysouvání hrotu tak dlouho, než se nadzvedne nejblžší kolečko (na obrázku krok 3). Pro otáčení/vysouvání hrotu zatíženého nadzdvihávanou reprosoustavou, můžete jako páku použít dodávanou kovovou tyčku, zasunutou do jednoho z otvorů ve hrotu. Stejně pokračujle i u ostatních hrotů, dokud nebude reprosoustava nadzvednuta v požadované pozici (na obrázku krok 4) a nebude stát na zemí pevně, bez kolébání.

Nyní je třeba hroty zafixovat. Do jednoho z otvorů ve hrotu zasuňte dodávanou kovovou tyčku a hrot za ni držte, aby se neotáčel. Přitom pootočte maticí směrem k reprosoustavě (na obrázku krok 5). Jakmile je matice v závitu uvolněna, vyjměte z hrotu tyčku a pokračujte se zašroubováváním matice směrem ke kovové základně reprosoustavy. Když se matice dostane až k základně, zasuňte opět do hrotu tyčku, za kterou jej držte proti pootočení a pomocí prstů silou dotáhněte maticí k základně. Tento postup opakujte u všech hrotů.

Jsou-li již hroty reprosoustav zajištěny ve správných pozicích, lze upevnit stabilizátory, minimalizující riziko naklápění reprosoustavy. Stabilizátor prošroubujte směrem shora patřičným otvorem v základně a ve směru hodincových ručiček s ním pomocí dodávaného T45 kliče otáčejte tak dlouho, dokud gumový konec stabilizátoru nedosedne na povrch podlany.

Stabilizátorý notadahujte moc volkou silou, aby nedošlo k nadlehčení hrotů, čímž by se nejen snížila stabilita, ale také by to mohlo zhoršt reprodukci. Jakmile jsou pozice stabilizátorů správně doladěny, zašroubujte do zděří v jejich horní části dodávané krytky. Klícem T45 krytky jemně dotahujte tak dlouho, dokud jejich povrch nebude zarovnán s povrchem základny.

Pokud budete chít reprosoustavu přemístit, bude nutné krytky stabilizátorů demontovat, stabilizátyory vyšroubovat směrem nahoru a hroty vyšroubovat zpět směrem k základně reprosoustavy. Nejprve pomocí klíce T45 vyšroubujte proti směru hodinových ručiček krytky a poté opět klícem T45 vyšroubujte proti směru hodinových ručiček stabilizátory. Jsou-li stabilizátory vyšroubovány směrem vzhůru, zasuňte do jednoho z otvorů ve hrotu dodávanou kovovou tyčku a zatímco s ni držíte hrot ve stejné pozici, povolte rukou pojistnou matici, jak je znázorněno vyše v kroku 2. Dálo pak pokračujte ve šroubování matice až nadoraz směrem ke špiče hrotu, kde ji dotáhněte. Tím dojde k jejímu zafixování s hrotem. Nýní maticí otáčejte, jak je znázorněno nahoře v kroku 3. S maticí by se měl pohybovat i hrot, který se tím bude zašroubovávat směrem do základny. Jakmile se hrot ocitne zpět v základně, nasadťe na něj krytku (pokud byla sundána) a postup opakujte u dalších hrotů. Nakonec je možné s reprosoustavou pohybovat.

At již se jedná o stereo či domácí kino, snažte se vždy, aby všechny reprosoustavy měly stejné akustické podmínky. Je-li například jedna reprosoustava umístěna blíže k holé zdi, zatímco druhá je blíže čalouněnému nábytku či závěsu, dojde pravděpodobně ke špatnému stereolonnímu zobrazení.

Klasické Stereo

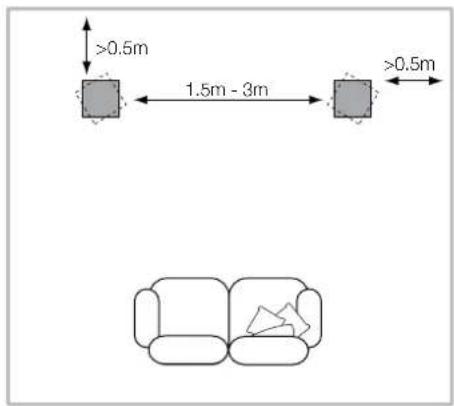

Pro začátek zkuste reprosoustavy umístit 1,5m až 3m od sebe tak, aby tvovily s místem poslechu rovnostranný trojuhelník. Reprosoustavy by měly být umístěny minimálné 0,5m od zadní a bočních stěn (jak je znázoměno vyše).

Mají-li být reprosoustavy použity pro přední kanály domácíno kina, lze je instalovat v sevřenějšim úhlu než u dvoukanálového audla, protože prostorovost reprodukce rozšíří surroundové kanály. Umístěte reprosoustavy zhruba do vzdálenosti 0,5m od stran zobrazovače, aby šíře zvuku dobře korespondovala s rozměrem obrazu. Stejně jako při stereofonní aplikaci, je i v tomto případě ideální, pokud se reprosoustavy nacházejí zhruba 0,5m od stěny za nimi a zhruba 0,5m od bočních zdí.

1. Připojení


Děřežité bezpečnostní upozornění Všečný operace během zapojování je možne-provádět jen tehdy, pokud jsou

všechna audio zařízení vypnuta. V případě propojování se zapnutým audio zařízením může například při náhodném dotyku neizolovaných konektorů s terminály dojít k poškození či jiné nepříjemné situaci.

Terminály reproscustav 801 D4, 802 D4 a 803 D4 urnožňují různé způsoby připojení kabelu – pomocí 4mm banánků, 6mm či 8mm vidliček, nebo přimé připojení odizolovaného vodiče až 4mm průřezu.

Důležité bezpečnostní upozornění V některých, zvláště Evropských zem použití 4mm banánků považováno za

potenciálně nebezpečné, protože je možné je zaměnit se zásuvkou napájení. Pro splnění bezpečnostních předpisů European CENELEC, jsou 4mm zdríky v terminálech blokovány plastovými záslepkami. Používáte-li zařízení v zemích, kde tyto normy platí, nepouživojte 4mm banánky a nochte zdríky zaslopenó, abyste neohrozli bezpečnost neinformovaných osob a dětí. Chcete-li pro zapojení použit banánkové konektory, ize plastové záslepky odstranit.

V otázce výběru vhodného kabelu kontaktujte svého prodejce. Dbojte, aby celková impedance nepřesahovala doporučované maximum a použijte kabel s nízkou induktanci, aby se nezhoršila reprodukce vyšších frekvencí.

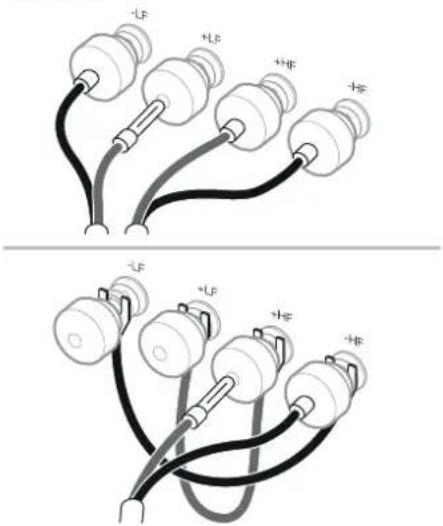

Na zadní straně každó reprosoustavy jsou pak dva páry terminálů, dovolující zapojení Bi-Wire (vlevo nahoře). Při klasickém způsobu zapojení, spojte dodávanými propojkami terminály se stejnou polaritou (vpravo). Zapojení Bi-Wire obvykle zlepší rozlišení jemných detailů.

Dbejte, aby kladný kontakt reprosoustavy (označený červeně) byl připojen ke kladnému kontaktu zesilovače a záporný kontakt (označený černě) k zápomému. Nesprávné zapojení může mít za následek špatný stereofonní obraz a úbytek basů. Matice terminálů vždy pevně dotáhněte, aby nedocházelo k rezonancím.

1. Finální doladění a rozehrávání

Před konečným doladováním znovu zkontrolujte, zda je veškeré zapojení provedeno správně a pevně.

Posunutím reprosoustav od zdi můžete redukovat celkovou úroveň basů. Prostor za reprosoustavami také pomáhá správnému podání hloubky zvukového obrazu. Obraceně, posunete-li reprosoustavy blíže ke zdi, zvýšite úroveň basů.

Nepřijemné zdůraznění basů může být také způsobeno rezonančními mody místnostv. V takovém případě zkuste měnit pozíci obou reprospoustav, můžete vyzkoušet i jejich umístění poděl jiné stěny či změnit místo poslechu. Vliv může mít také přemístění větších kusů nábytku.

Je-li reprodukce moc slabá ve středu prostoru mezi reprosoustavami, zkuste zmenšit vzdálenost, která mezi nimi je, natočit je směrem k sobě či oddálit místo poslechu.

Jo-li zvuk přilš ostrý, zatlumte místnost například nějakým čalouněným nábytkem (pomohou také těžké závěsy), nebo naopak takový nábytek omezte v případě, že je zvuk mdlý a utlumený.

Pro hodně soustředěný poslech demontujte z reprosoustav mřížky kryjící středotónové a basové reproduktory. Mřížku vždy uchopte opatrně za okraje a jemným tahem směrem od ozvučnice ji sejměte.

Zvuk reprosoustav se během určité doby používání mírně mění. Zvláště pokud byly reprosoustavy skladovány v chladném prostředí, nabývalj tůmící závěsy a některé materiály v reproduktorech své správné mechanické vlastnosti teprve během provozu. Během prvních hodin provozu se jednotlivé části reproduktoru navzájem ideálně přizpůsobují. Délka toho processu, během kterého reprosoustava postupně zvukově „vyzrává” je volmi závislá na způsobu předchozíno skladování a způsobu používání. Bývá pravidlem, že po zhruba týdnu teplotní stabilizace a asi 15 hodinách běžného provozu dosáhnou použíté mechanické dily svých optimálních charakteristik.

1. Údržba

2. Informace o výrobním čísle a shodě s předpisy

Povrch kabinetu vyžaduje obvykle pouze občasné setření prachu. Doporučujeme používat utěrku dodávanou v příslušenství. Chcete-li použít nějaký čisticí prostředek ve sprejí, nastříkejte jej napřed na utěrku, ne přímo na ozvučnici a vyzkoušejte nejorve na malé ploše, zda nepoškozuje povrch. Vyvarujte se čistidel obsahujících abraziva, kyseliny, chemikálie či antibakteriální složky. Člistící prostředky nikdy nepoužívejte na membrány reproduktorů. Tyto membrány mohou být snadno poškozony, proto se jich nodotýkojte.

Tyto reprosoustavy Bowers & Wilkins jsou opatřeny kvalitní pravou dřevěnou dýhou, potaženou UV rezistentním lakem, což minimalizuje změny jejho zabarvení vlivem světla. Nicméně jako každý přirodní materiál, podléhá i tato dýha vlivu okolního prostředí. Případné rozdíly v zabarvení jednotlivých ploch mohou být srovnány vystavením celéno povrchu rovnoměrnému působení slunečního světla tak dlouho, dokud rozdíl nezmízí. Tento proces může trvat několik dnů či týcnů, lze jej však urychlit opatrným použitím UV lampy. Výrobky opatřené dřevěnou dýhou by se také neměly nacházet v bezprostřední blízkosti zdrojů tepla, jako jsou např. radiátory či horkovzdušné ventilátory, zabráníte tak možněmu popraskání dýhy.

Povrch krytu vysokotónového reproduktoru má jemnou texturu, na které se mohou například při manipulaci zachytit nečistoty či otisky. Povrch lze čistit dodávanou utěrkou, krátkými pohyby ve směru jemných drážek.

Kůží potažené části vašich reprosoustav řady 800 mohou být čistény od prachu pomocí jernné a suché utěrky. Případné skvmy lze z koženého povrchu odstranit pomocí utěrky z mikrovlákna, navhlčené teplou vodou. Opatrně krátkými pohyby otřejte povrch tak dlouho, dokud skvma nezmízí. Nikdy nepoužívejte pro čištění chemické prostředky, ani žádná leštidia na kůží. Mohlo by dojít k poškození reprosoustavy.

V případě, že budete v souvislosti s vašimi reprosoustavami řady 800 Diamond chtit kontaktovat zákaznickou podporu či servis, můžete byt kvůli upřesnění požádání o kód produktu (FP – Finished Product) a výrobní číslo (Serial Number). Tato čísla neleznete nejen na obalech obou reprosoustav, ale také příno na reprosoustavách, pod krytkou zadní části středotónové hlavice.

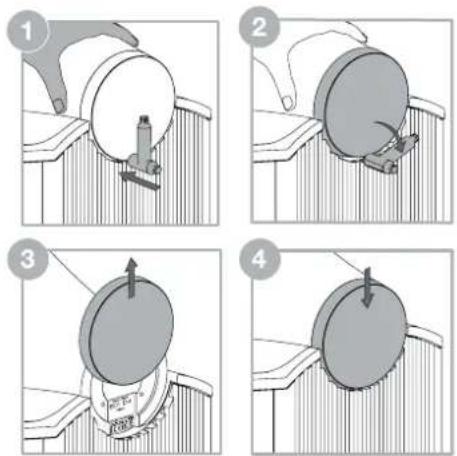

Zadní krytku středotónové hlavice lze demontovat tak, že jednou rukou přdržujete hlavici a druhou opatrně zasunete klínek kliče mezi krytku a chladíč. Klíčem pak opatrně otáčejte, aby se krytka uvolnila a pak ji rukou vysuňte směrem nahoru. Tim dojde k obnažení štítků s identifikačními čísly a informací o shodě s předpisy.

Poznámka: Při demontáži krytky bud’te velmi opatrní, aby nedošlo k poškození hlavice, chladiče či přilehlých částí.

Krytku znovu upevnite jejím zasunutím do slotů v zadní části hlavice a jemným zatlačením směrem dolů, dokud krytka nezapadne do své pozice.
