欢迎并感谢你选购 Bowers & Wilkins 产品。

我们的创办人John Bowers先生相信充满想象的设计、创新的工程和先进的技术是开启家庭音响娱乐大门的重要元素。我们依然坚持着他的信念，并赋予我们所有产品设计灵感。

800 Diamond系列是世界上最先进的扬声器系列。周详的安装可使扬声器发挥最佳音效，因此我们建议在开始安装过程前，请花一些时间阅读本手册。第69页(续)→

歡迎並感謝你選購 Bowers & Wilkins 產品。我們的創辦人 John Bowers 先生相信充滿想像的設計、創新的工程和先進的技術是開啟家庭音響娛樂大門的重要元素。我們依然堅持著他的信念，並賦予我們所有產品設計靈感。

800 Diamond系列是世界上最先進的揚聲器系列。周詳的安裝可使揚聲器發揮最佳音效，因此我們建議在開始安裝過程前，請花一些時間閱讀本手冊。第74頁(續)→

1个用于调节T45稳定器和拆除中音后盖的楔形工具

1个金属脚钉调节杆

1块清洁布

801 D4, 802 D4和803 D4有一定的重量，我们强烈建议在房间内由二人一起合力完成。作为谨慎的预防措施，也请阁下取下佩戴的首饰，以免刮伤扬声器表面的外饰。

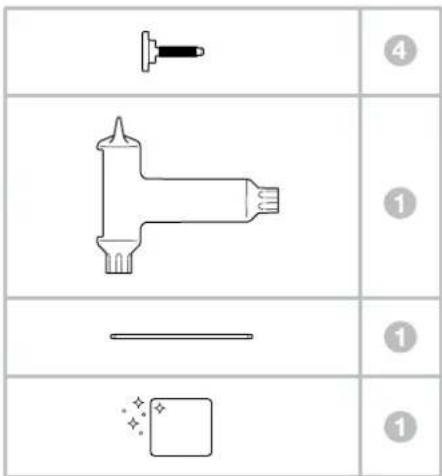

上表列出了801 D4, 802 D4和803 D4随附的组件。如发现缺少任何组件，请先与购买扬声器的经销商联系。

所有面网都通过磁力吸附。较重的中低音面网放置在单独的隔间中，以防止运输过程中发生移动。

注意：安装或拆卸磁力格栅时必须小心，避免在产品上留下印痕。如果掉落，格栅将在扬声器/支架底座上留下印痕；您可以在安装或卸下格栅时遮盖底座来减轻这种情况。

高音振膜极为精致，很容易损坏。于800钻石系列中，我们配备了一个钢制网罩，以防止高音单元受到任何形式的损害。然而，当阁下处理和清洁扬声器时，仍需小心谨慎。

环保信息

本产品符合国际指令，包括但不限于：

i. 有关电机和电子设备的危害物质禁用指令

(RoHS)

ii. 化学品注册、评估、许可和限制 (REACH)

iii. 废电机电子设备指令处理规定 (WEEE)

请咨询阁下当地的废弃物处理局，了解有关如何正确回收或处理本产品的指导。

800 Series Diamond 扬声器系列的高音组件是一个退耦的组件，意味着它是物理上地从箱体的主体部分分离。因此，当产品首次从包装箱取出时，它可能会出现松动。这不是一个错误：这是设计的一个固有特性，确保您的扬声器发挥出最佳性能。

在运输途中，如高音单元部件有些许移动，须调整位置，可以非常轻微地向前或向后挪动，确保高音单元主体的后部与扬声器箱体的后部对齐。也可以稍稍转动高音单元，确保Bowers & Wilkins标志保持垂直。调整时，不得强行让高音单元的位置超过软挡板。

注：在调整位置时，请小心操作，切勿损坏退耦部件，如在调整高音单元总成时存有任何疑问，请咨询经销商，寻求帮助。

2. 摆放位置

安装扬声器

801 D4, 802 D4和803 D4的安装为座地式，并配备滚轮以便将其定位。尽可能使用附带的钉脚确保把它固定在地板上。

注：如果您将本产品安装在很厚的地毯上，由于轮子阳码，扬声器无法仅依靠钉子固定，您可能希望使用5mm艾伦内六角扳手将轮子从箱体底部卸下。由于扬声器自身的重量，拆卸轮子只应由两个人来完成——一个负责扶住扬声器并向一旁倾斜，另一个负责卸下轮子。我们建议，在拆卸或调整轮子时，应使用合适的楔子或挡板防止扬声器意外掉落地面。

当扬声器处于正确位置后，可松开底座内置的钉脚。把手指放在底座与地板之间的缝隙，寻找四个钉脚杯的位置。如扬声器放置在坚硬的地板上，请保留钉脚杯以保护地板。如扬声器放置在地毯上，可除下以磁力吸附的四个钉脚杯，并保留以备将来使用。钉脚已准备好可调低到位。

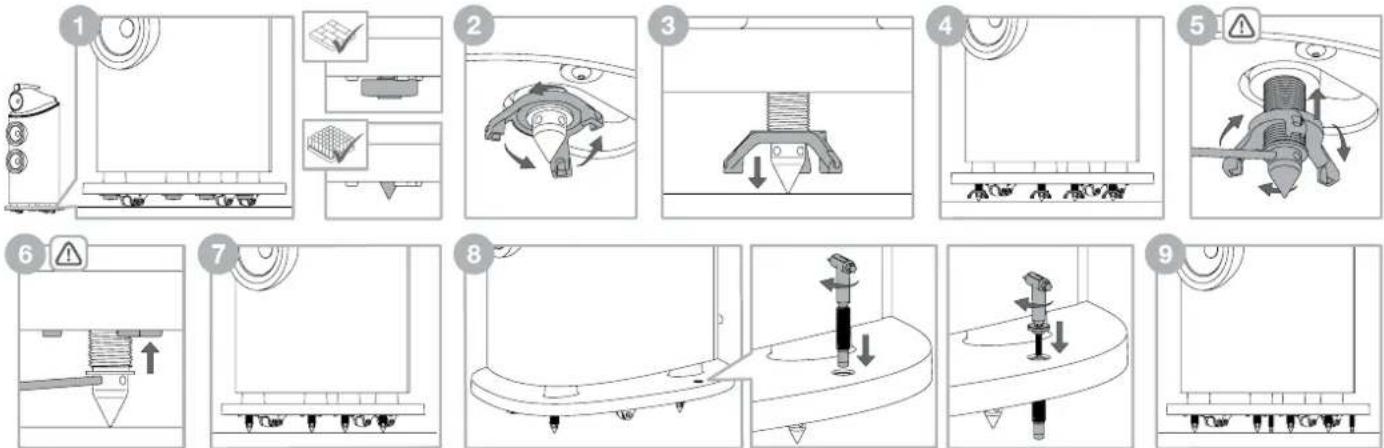

于每个钉脚/钉脚杯正上方的位置，您会感觉到一个三齿锁紧螺母。用手指旋转锁紧螺母，把钉脚/钉脚杯调低至地上，如上面第2步所示。如锁紧螺母太紧而无法转动，可于每个齿端插入随附的金属棒来旋转，以松开锁紧螺母（见上图）。

继续旋转锁紧螺母可使钉脚/钉脚杯接触地板，并使扬声器提起以离开滚轮。重复此过程，调整四个钉脚/钉脚杯的高度，确保扬声器站稳不摇晃。

要固定钉脚/钉脚杯，请把金属棒插入钉脚的四个孔之一。使用金属棒停止钉脚旋转，旋转锁紧螺母，如上面步骤5所示。当松开锁紧螺母后，取出金属棒，并继续旋转锁紧螺母返回它在底座的锁定位置。为了确保锁紧螺母稳固锁定，重新把金属棒插入钉脚的四个孔之一。透过金属棒把钉脚保持在适当的位置时，使用手指来转动锁紧螺母，直到它不再旋转。为每个钉脚重复此步骤。

一旦钉脚锁定到位后，即应安装稳定器，将扬声器因意外撞倒的风险降到最低。稳定器应穿过底座，然后用T45工具顺时针旋转稳定器，直到橡胶吸嘴稳定贴合在地板上。

稳定器不应拧得过紧，以避免钉脚无法承重，影响扬声器的稳定性和性能。当稳定器到达稳定器盖可以拧进其顶部的位置时，请使用T45工具轻轻拧紧，直至它们固定在底座的凹槽内。

如扬声器需要重新定位，则必须卸除稳定器盖，在移动扬声器之前，应取出稳定器，将钉脚收回底座中。请使用T45工具操作这些步骤，逆时针旋转取下稳定器盖，然后使用T45工具，逆时针旋转抬起稳定器。当稳定器抬高后，将金属杆插入四个钉脚洞的其中一个，通过金属杆将钉脚固定住，然后按照上文的步骤2，用手指将锁定螺母转动拧松。继续旋转直到它不再转动；这将确保锁紧螺母和钉脚啮合。现在旋转锁紧螺母，如上面步骤3所示，钉脚将开始上升返回底座。当钉脚已返回底座，请放回钉脚杯(如已除去)，现在可重新定扬声器位置。

无论是在立体声还是家庭影院的安装中，要设法确保每个紧贴扬声器周围的物件在声音特色上类似。例如，如果一个扬声器的周围是无遮蔽的墙，而另一个扬声器的周围是软性陈设品或窗帘，则整个声音质量和立体结像则可能受到影响。

传统立体声系统

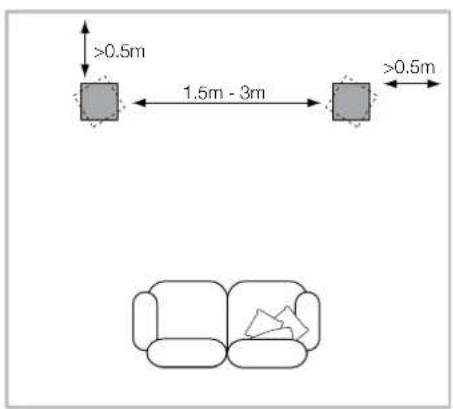

首先，扬声器应该定位在一个等边三角形的两个角的1.5至3米之间，而等边三角形的第三角应该在视听区。扬声器至少应距离背墙和侧墙0.5米（如上图所示）。

如果扬声器被用于家庭影院中的前声道，他们应该放置在较双声道相互更近的位置，因为环绕声道趋向于将结像加宽。将扬声器放置在离屏幕约0.5米之内也有助于使声音结像与视觉影像成比例：犹如传统的立体声定位一样，扬声器应该处于离任何一侧墙至少0.5米的理想位置。

1. 连接


-LF +LF -HF -HF -LF +LF +HF +HF

重要安全提示

所有连接应在关闭音频设备的情况下进行。当音频设备正常运行时，接触未绝缘的扬声器端子或接线可能会造成损坏。

801 D4, 802 D4和803 D4扬声器的插座适用于多种接线头：4毫米香蕉插、6毫米和8毫米(1/4英寸和5/16英寸)的铲形接头或直径在4毫米(5/32英寸)以内的裸线。

重要安全指示

在某些国家，尤其是欧洲国家，使用4毫米香蕉插被认为具有安全危险，因为它们可以用于插入无遮蔽的电源插座孔。为了遵从欧洲电工标准化委员会CENELEC的安全规定，接线端上的4毫米孔由塑料插脚封闭。如果阁下在任何执行这种规定的国家内使用这些产品，请确保儿童或其他不知情人仕勿以危险的方式使用香蕉插。如要使用香蕉插头，拔掉塑料销即可。

在选择扬声器接线时，请向经销商咨询。总电阻抗应低于扬声器规格中所建议的最大值，并使用低电感的接线，以避免高频减弱。

-LF +LF +H +F -LF -LF +H +H

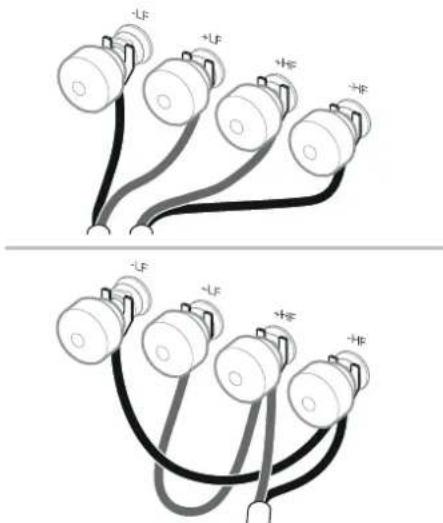

每台扬声器的背部均有两对插座，可用于双线连接(上左)。对于传统的单线连接，使用随附的接线与同极性的插座相连。双接连线可改善低层次细节的分辨率。
连接时请确保将扬声器的正极端(配有红色环)连接到放大器的正极输出端，而且扬声器的负极端(配有黑色环)保持连接到放大器的负极输出端。错误连接虽然不会造成损坏，但会导致劣质立体声像效果及损失低音。请务必将插座盖锁紧以避免嘎嘎作响。

1. 微调和磨合

在微调前，确保安装中的所有连接正确且安全。

一般来说，把扬声器移离墙壁可降低低音。扬声器后的空间会帮助创造出一种听觉上的深度感。相反，把扬声器移近墙壁则可增加低音。

如果低音的频率不均衡，这很可能是因为试听室里的谐振模式引起的。即使扬声器或试听的位置很小的改变都可以使谐振对声音的效果产生很深的影响。设法移动试听的位置或者将扬声器放在不同的墙旁边。大件家具的存在及其位置也会影响谐振模式。

假如中心图像缺少焦点，可试着将扬声器彼此离得更近或者使其向内成一个角度，这样它们就可以正对着试听的位置。

如果音质太过明快，则在房间内增加软性的陈设品（如较重的窗帘）可以帮助平衡音质。相反，在房间内减少软性的陈设品可以使迟缓的音质变得明快。

要使声音层次更清晰，请抓住中低音面网的边缘，轻轻向箱体外拉以将其移除。

在初始试听阶段，扬声器的性能会发生细微变化。如果扬声器被安装在较冷的房间内，驱动装置的阻尼复合组件和悬挂材料会需要一些时间来恢复其正确的机械性能。驱动装置的悬挂部分也会在最初使用的几小时内松动。使扬声器达到理想性能状态的时间将因以前的储存条件和使用方法而有所变化。作为使用指引，可以用一周时间来稳定温度的影响，或者用平均使用15小时的时间来使机械部分达到理想的设计性能。

5. 保养

6. 产品序列号和合规信息

箱体表面通常仅需要除尘。建议阁下使用产品随附的布块。如果想要使用喷雾剂或其它清洁剂，请将清洁剂使用在布块上，不要直接喷到产品上，并先在一小块面积上试用，因为有些清洁产品可能会损坏表面。请勿使用具有磨蚀性，包含酸、碱或抗菌剂的产品。请勿对驱动单元使用清洁剂。请避免触摸驱动单元，因为可能导致损坏。

尽管Bowers & Wilkins扬声器使用真木外饰，其板材均通过精选，并使用耐紫外线漆处理，以减低随时间而产生的颜色变化。然而，就像所有的天然材料一样，表面饰板将受到环境的影响并产生不同程度的颜色变化。可通过将饰板表面同等平均地置于阳光下以修正颜色不一的现象，直到颜色统一。此过程可能需要数天或数星期，但是可通过小心使用紫外线灯来加速此过程。木质饰板表面应远离直接热源，例如，发热器和暖气出风口，以减小木质板材开裂的可能性。高音单元外壳的表面为纹理饰面，搬运时可能会留下印痕，可使用随附的清洁布擦拭外壳周围，顺着表面纹理清洁。

800 Series Diamond 扬声器的皮革表面可以用柔软的干布擦拭。用温水将超细纤维布沾湿，然后用它轻擦皮革直至干净，可以去除皮革上的污渍。请勿摩擦皮革上的布，或使用清洁洗涤剂或皮革上光剂，因为这样做可能会损坏产品。

如需联系客户服务团队，了解800钻石系列扬声器，您可能需要提供扬声器的具体产品型号（FP）和产品序列号（SN）。您可以在产品的配套外包装和中音后盖下找到这些数字。

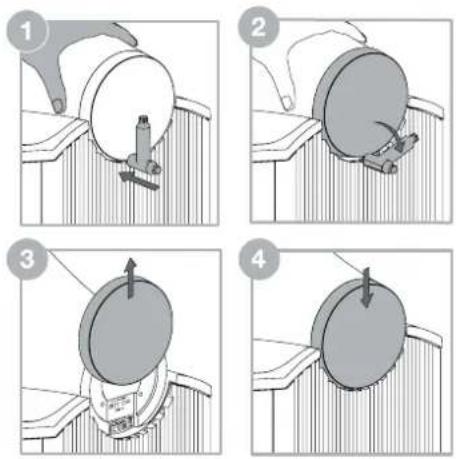

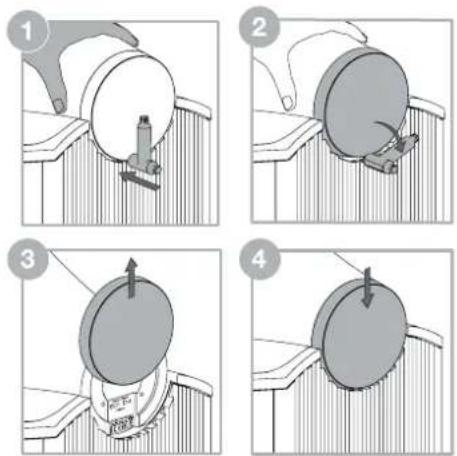

在取下中音后盖时，可将一只手放在中音后盖上扶稳，然后用另一只手小心地将拆卸工具的楔形端插入后盖和散热器之间。请小心拧动楔形工具，松开后盖，然后用手向上滑动后盖，就能看到产品型号和合规信息。

注：在拆下和装回后盖时，注意不要损坏后盖、顶部、散热器和周围部件的表面。

更换后盖时，可将其滑回顶部背后，轻轻向下推至固定位置。

1. 開箱

1個T45固定器調節和中音後蓋拆除楔形工具

1個金屬腳釘調節桿

1塊清潔布

801 D4, 802 D4和803 D4有一定的重量，我們強烈建議在房間內由二人一起合力完成。作為謹慎的預防措施，也請閣下取下佩戴的首飾，以免刮傷揚聲器表面的外飾。

上表列出了801 D4, 802 D4和803 D4隨附的組件。如發現缺少任何元件，請先與購買揚聲器的經銷商聯繫。

所有面網都通過磁力吸附。較重的中低音面網放置在單獨的隔間中，以防止運輸過程中發生移動。

注：安裝或拆卸磁性網罩時，請務必小心操作，避免割傷揚聲器。網罩掉落可能會割傷揚聲器/底座；在安裝或拆卸網罩時，可包覆底座，避免割傷。

高音振膜極為精緻，很容易損壞。於800鑽石系列中，我們配備了一個鋼制網罩，以防止高音單元受到任何形式的損害。然而，當閣下處理和清潔揚聲器時，仍需小心謹慎。

環保資訊

本產品符合國際指令，包括但不限於：

i. 有關電機和電子設備的危害物質禁用指令 (RoHS)
ii. 化學品註冊、評估、許可和限制 (REACH)
iii. 廢電機電子設備指令處理規定 (WEEE)

請諮詢閣下當地的廢棄物處理局，瞭解有關如何正確回收或處理本產品的指導。

800 瓣石系列揚聲器的高音單元是一個退耦式組件，並與主箱體相分離。因此，首次從包裝箱中取出本產品時，它可能會有些鬆動。但這並不是質量問題，而是設計固有的特性，目的是保證揚聲器能發揮最佳性能。

如在搬運過程中，高音單元經過移動，或需要調整位置；可以稍微向前或向後移動，確保高音單元的後部與揚聲器箱體的後部對齊；也可微微地旋轉高音單元，以便確保Bowers & Wilkins 品牌標誌垂直。調整時，不得強行讓高音單元的位置超過軟檔板。

注：調整位置時，請務必小心操作，切勿損壞退緝組件，如對調整高音有任何疑問，請諮詢經銷商，尋求幫助。

2. 撬放位置

安装揚聲器

801 D4, 802 D4和803 D4的安裝為座地式，並配備滾輪以便將其定位。盡可能使用附帶的釘腳確保把它固定在地板上。

重要安全指示

利，請勿觸摸。

注：如果您將本產品安裝在很厚的地毯上，由於輪子阻礙，揚聲器無法僅依靠釘子固定，您可能希望使用5mm艾倫內六角扳手將輪子從箱體底部卸下。由於揚聲器自身的重量，拆卸輪子只應由兩個人來完成，一個負責扶住揚聲器並向一旁傾斜，另一個負責卸下輪子。我們建議，在拆卸或重新裝回輪子時，使用合適的楔子或擋板防止揚聲器意外傾倒到板上。

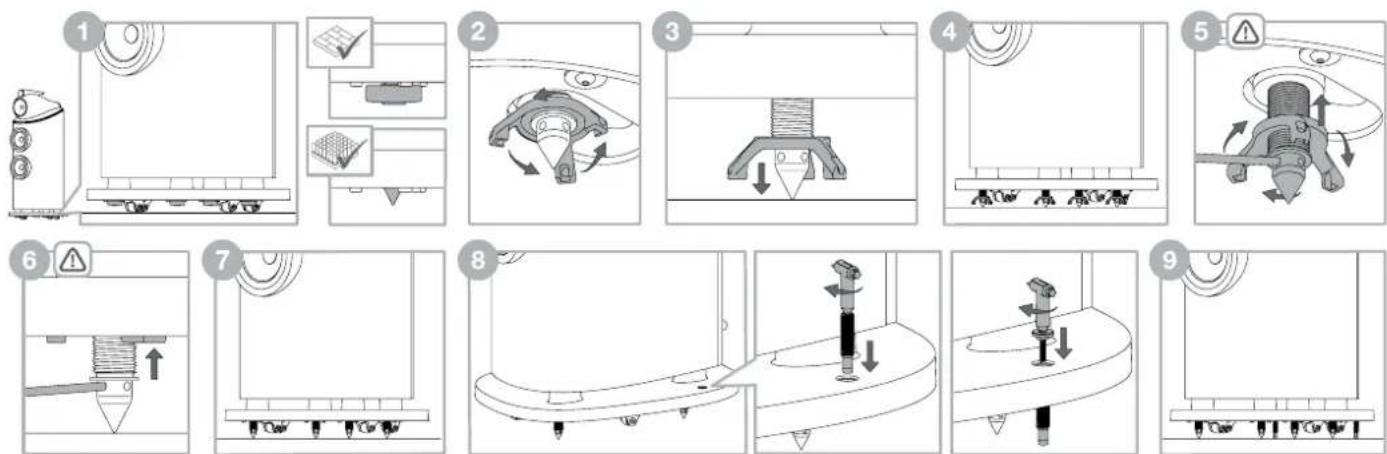

當揚聲器處於正確位置後，可鬆開底座內置的釘腳。把手指放在底座與地板之間的總隙，尋找四個釘腳杯的位置。如揚聲器放置在坚硬的地板上，請保留釘腳杯以保護地板。如揚聲器放置在地毯上，可除下以磁力吸附的四個釘腳杯，並保留以備將來使用。釘腳已準備好可調低到位。

於每個釘腳/釘腳杯正上方的位置，您會感覺到一個三菱鎖緊螺母。用手指旋轉鎖緊螺母，把釘腳/釘腳杯調低至地上，如上面第2步所示。如鎖緊螺母太緊而無法轉動，可於每個齒端插入隨附的金匯傳來旋轉，以鬆開鎖緊螺母（見上圖）。

繼續旋轉鎖緊蝶母可使釘腳釘腳杯接觸地板，並使揚聲器提起以離開滾輪。重複此過程，調整四個釘腳釘腳杯的高度，確保揚聲器站穩不搖晃。

要固定釘腳/釘腳杯，請把金屬棒插入釘腳的四個孔之一。使用金屬棒停止釘腳旋轉，旋轉鎖緊螺母，如上面步驟5所示。當鬆開鎖緊螺母後，取出金屬棒，並繼續旋轉鎖緊螺母返回它在底座的鎖定位置。為了確保鎖緊螺母穩固鎖定，重新把金屬棒插入釘腳的四個孔之一。透過金屬棒把釘腳保持在適當的位置時，使用手指來轉動鎖緊螺母，直到它不再旋轉。為每個釘腳重複此步驟。

當腳釘固定到位後，則應安裝固定器，以盡可能減少揚聲器被意外撞倒的風險。固定器應穿過底座，然後用T45工具順時針旋轉固定器，直到橡膠吸嘴穩定在地板上。

固定器不應擰得過緊，避免腳釘態空無法承重而降低穩定性，影響音質。一旦將固定器調低到固定器蓋可以擰進固定器頂部的位置時，應使用T45工具輕輕擰緊，直至固定器固定在底座的凹槽內。

如需調整場聲器的位置，則必須拆除固定器蓋，在移動場聲器之前，應調高固定器，將腳釘收回底座中。操作這些步驟時，請使用T45工具，逆時針旋轉取下固定器蓋，然後使用T45工具，逆時針旋轉調高固定器。調高固定器後，將金屬桿插入腳釘的四個孔之一，用金屬桿固定住腳釘，用手指轉動已鎖緊的螺母，按照上文步驟2擲鬆。繼續旋轉直到它不再轉動；這將確保銷緊螺母和釘腳塗合。現在旋轉鎖緊螺母，如上面步驟3所示，釘腳將開始上升返回底座。當釘腳已返回底座，請放回釘腳杯(如已除去)，現在可重新定揚聲器位置。

無論是在立體聲還是家庭影院的安裝中，要設法確保每個緊貼揚聲器周圍的物件在聲音特色上類似。例如，如果一個揚聲器的周圍是無遮蔽的牆，而另一個揚聲器的周圍是軟性陳設品或窗簾，則整個聲音品質和立體結像則可能受到影響。

傳統立體聲系統

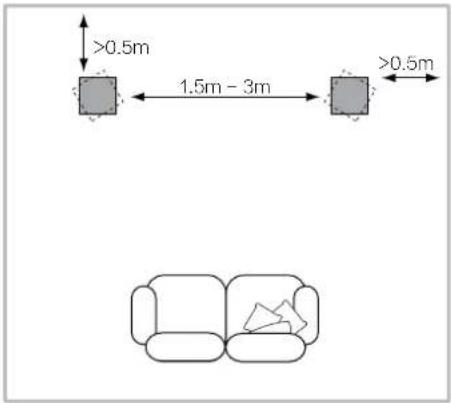

首先，揚聲器應該定位在一個等邊三角形的兩個角的1.5至3米之間，而等邊三角形的第三角應該在視聽區。揚聲器至少應放置在距離背牆和側牆0.5米的地方（如上圖所示）。

如果揚聲器被用於家庭影院中的前聲道，他們應該放置在較雙聲道相互更近的位置，因為環繞聲道趨向於將結像加寬。將揚聲器放置在離螢幕約0.5米之內也有助於使聲音結像與視覺影像成比例。猶如傳統的立體聲定位一樣，揚聲器應該處於雖任何一側牆至少0.5米的理想位置。

1. 連接


應在閥閉音頻設備的情況下完成所有連接工作。如在音頻設備運行時，接觸未絕緣的揚聲器端子或接線可能會造成不適。

801 D4, 802 D4和803 D4揚聲器的插座適用於多種接線頭：4毫米香蕉插、6毫米和8毫米(1/4英寸和5/16英寸)的鏟形接頭或直徑在4毫米(5/32英寸)以內的裸線。

重要安全指示

在某些國家，尤其是歐洲國家，使用4毫米香蕉插被認為具有安全危險，因為它們可以用

於插入無遮蔽的電源座插孔。為了遵從歐洲電工標準化委員會CENELEC的安全規定，接線端上的4毫米孔由塑膠插腳封閉。如果閣下在任何執行這種規定的國家內使用這些產品，請確保兒童或其他不知情人仕勿以危險的方式使用香蕉插。如要使用香蕉插頭，拆下塑料栓即可。

在選擇揚聲器接線時，請向經銷商諮詢。總電阻抗應低於揚聲器規格中所建議的最大值，並使用低電感的接線，以避免高頻減弱。

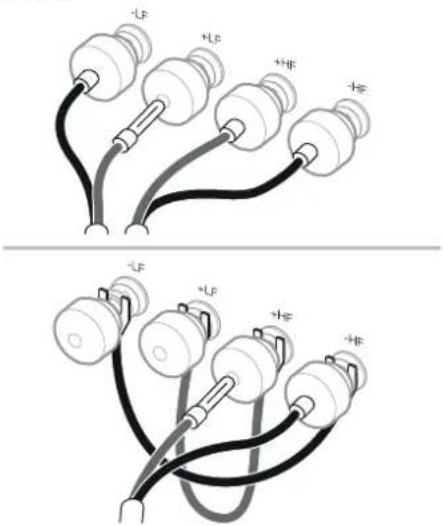

每台揚聲器的背部均有兩對插座，可用於雙線連接(上左)。對於傳統的單線連接，使用隨附的接線與同極性的插座相連。雙接連線可改善低層次細節的解析度。
連接時請確保將揚聲器的正極端(配有紅色環)連接到放大器的正極輸出端，而且揚聲器的負極端(配有黑色環)保持連接到放大器的負極輸出端。錯誤連接雖然不會造成損壞，但會導致劣質立體聲像效果及損失低音。請務必將插座蓋銷緊以避免暖覆作營。
在微调前，確保安裝中的所有連接正確且安全。
一般來說，把揚聲器移離牆壁可降低低音。揚聲器後的空間會幫助創造出一種聽覺上的深度感。相反，把揚聲器移近牆壁則可增加低音。
如果低音的頻率不均衡，這很可能是因為試聽客裡的諧振模式引起的。即使揚聲器或試聽的位置很小的改變都可以使諧振對聲音的效果產生很深的影響。設法移動試聽的位置或者將揚聲器放在不同的牆旁邊。大件傢俱的存在及其位置也會影響諧振模式。
假如中心圖像缺少焦點，可試著將揚聲器彼此離得更近或者使其向內成一個角度，這樣它們就可以正對著試聽的位置。
如果音質太過明快，則在房間內增加軟性的陳設品(如較重的窗簾)可以幫助平衡音質。相反，在房間內減少軟性的陳設品可以使遲緩的音質變得明快。
要使聲音層次更清晰，請抓住中低音面網的邊緣，輕輕向箱體外拉以將其移除。
在初始試聽階段，揚聲器的性能會發生細微變化。如果揚聲器被安裝在較冷的房間內，驅動裝置的阻尼複合元件和懸掛材料會需要一些時間來恢復其正確的機械性能。驅動裝置的懸掛部分也會在最初使用的幾小時內輟動。使揚聲器達到理想性能狀態的時間將因以前的儲存條件和使用方法而有所變化。作為使用指引，可以用一周時間來穩定溫度的影響，或者用平均使用15小時的時間來使機械部分達到理想的設計性能。

1. 調試及暖機

5. 保養

6. 產品序列號和合規信息

箱體表面通常僅需要除塵。建議陶下使用產品隨附的布塊。如果想要使用噴霧劑或其它清潔劑，請將清潔劑使用在布塊上，不要直接噴到產品上，並先在一小塊面積上試用，因為有些清潔產品可能會損壞表面。請勿使用具有磨蝕性，包含酸、檢或抗菌劑的產品。請勿對驅動單元使用清潔劑。請避免觸摸驅動單元，因為可能導致損壞。

儘管Bowers & Wilkins揚聲器使用真木外飾，其板材均通過精選，並使用耐紫外線漆處理，以減低随時間而產生的顏色變化。然而，就像所有的天然材料一樣，表面飾板將受到環境的影響並產生不同程度的顏色變化。可通過將飾板表面同等平均地置於陽光下以修正顏色不一的現象，直到顏色統一。此過程可能需要數天或數星期，但是可通過小心使用紫外線燈來加速此過程。木質飾板表面應遠離直接熱源，例如，發熱器和暖氣出風口，以減小木質板材開裂的可能性。

高音單元外殼具有紋理飾面，搬運時表面可能會留下人為痕跡，可使用隨附的清潔布順著表面紋理擦拭清潔。

800 鑽石系列揚聲器外覆皮革材料，可用柔軟的干布清除表面灰塵。頑固污垢可用超細纖維布沾濕溫水去除。請勿用纖維布揉搓皮革或使用清潔洗滌劑及皮革上光劑，否則可能會損壞揚聲器。

如需聯繫客戶服務團隊了解800鑽石系列揚聲器，您需要提供揚聲器的具體產品型號和序列號。這些數字可在產品的外包裝和中音後蓋的下方找到。

在取下中音後蓋時，可將一隻手放在中音上扶穩，然後用另一隻手小心地將卸収工具的楔形端插入後蓋與散熱器之間。小心地擰動楔形工具，鬆開後蓋，然後用手向上滑動後蓋，就可以看到產品序列號和合規信息。

注：在拆卸和裝回後蓋時，注意不要損壞後蓋、頂部、散熱片和周圍部件的表面。

更換後蓋時，應從其頂端背部，向下滑動後蓋，輕輕向下推至靜止位置。

1. 開梱
