사용 설명서 801 D4 BOWERS & WILKINS

Bowers & Wilkins 제품을 구 매하여 주 신데 대 해 깊이 감

사 드립니다. Bowers & Wilkins의 창립자 John Bowers

는 가정에서 오디오의 즐거움을 느끼게 하는 중요 요소는

창의력이 풍부한 디자인, 혁신적 엔지니어링과 고도의 기

술이라고 확신하였습니다.그의 신념은 현재도 Bowers

& Wil kins에서 공유되고 있으며 B o wers & Wil kins가 설계하는 모든 제품에 생명을 붙어 넣고 있습니다.

800 시리즈 다이아몬드는 성능이 매우 뛰어난 스피커로서 설치하는데 세심한 주의가 필요합니다. 사용하시기 전에 이 매뉴얼을 잘 읽어 보시기 바랍니다.

84쪽 에 계속 →

1. Unpacking

각 한 조의 스피커는 다음 도구와 함께 제공됩니다:

2미드 레인지 그릴
4베이스그릴
4 더미널 링크 와이어
4 스태빌라이저
4 스태빌리이저 캡
1 T45 스태빌라이저 조정 및 미드 레인지 엔드 캡 제거 쇄기 도구
1 금속 스파이크 조정 막대
1 청소용 천

801 D4, 802 D4 및 803 D4는 설치할 장소에서 2명 이상이 포장을 해체하실 것을 추천합니다. 또. 스피커의 표면 마감에 흥이 나지 않도록 예방적으로서 보석 장식품은 멋는 편이 좋습니다.

801 D4, 802 D4와 803 D4 포장 인에 포함되어 있는 부속물을 상기 표에 나타냈습니다. 만약 부속물 중 포함되지 않은 것이 있다면 구입처에 문의하여 주시기 바랍니다.

플로어 스탠드를 사용할 경우 전용 스탠드 FS-HTM D4를 권장합니다. FS-HTM D4는 HTM81 D4나 HTM82 D4 스피커트 4° 또는 8° 각도로 조절이 가능합니다. 이 범위는 리스너가 앉았을 때 스피커를 리스너의 귀 높이로 향하기 쉽게 조절할 수 있는 각도입니다. 플로어 스탠드 조럼 방법은 안전과 성능을 위해 중요하므로 매뉴얼을 창조하십시오.

주의: 자석으로 부착된 그릴을 장착하거나 분리할 때 제품에 자국을 내지 않도록 주의해야 합니다. 그릴을 떨어뜨리면 스피커/스汀드 플린스에 자국을 맵니다. 그릴을 장착하거나 분리할 때 플린스를 싶어 이 문제를 완화할 수 있습니다.

트워터 다이아프램은 손상되기 매우 힘습니다. 800시리즈 다이아온드에는 스틸 그럴 메쉬가 장착되어 있어 예상치 못한 손상으로부터 트워터를 보호합니다. 그러나 스피커를 다룰 때나 정소할 때는 주의해야 합니다.

환경 정보

본 제품은 다음을 포함한 국제 지침을 준수하고 있습니다.

i. i전기전자제품에 대한 유해물질의 사용제한 (RoHS)
ii. 화학물질관리제도(REACH)
iii. 폐전기전자제품처리지침(WEEE)

포장재나 제품을 폐기할 경우 재활용 가능 자원의 분리 배출요령에 따라 수거하여 주십시오.

800 Series Diamond 라우드스피커의 트워터 이센블리는 캐미넷의 주요 부품에서 기계적으로 문리된 비결합된 컴포넌트입니다. 따라서 제품을 포장에서 처음 개낼 때 느슨해 보일 수도 있습니다. 느슨해 보이는 현상은 결항이 아니고 디자인의 고유한 기능이며 스피커의 최적 성능을 보장합니다.

트워터 어셈블리가 운송 중에 움직여서 조정이 필요한 경우, 어셈블리를 약간 앞/뒤로 움직여 트워터 본체의 후면이 스피커 캐비닛의 후면과 정렬되도록 할 수 있습니다. 트워터 어셈블리를 약간 회전시켜 Bowers & Wilkins 로고가 수직 방향이 되도록 할 수도 있습니다. 이러한 조정을 할 때 트워터를 소프트 엔드 스톱을 넘어서는 위치로 강제로 밑어 넓지 마십시오

주의: 어셈블리가 손상되지 않도록 주의해야 합니다. 트워더 어셈블리 조정에 관하여 확실하지 않은 경우 대리점에 지원을 요청하십시오.

2.설치 위치

스피커 설치

801 D4, 802 D4와 803 D4는 플로어 마운트 전용이며 바뀌를 이용하여 설치 위치까지 이동시키도록 설계되어 있습니다. 가능한 한 부속 스파이크를 사용하여 바닥에 흔들리지 않게 설치하는 것이 중요합니다.

중요한 안전 지침

크가 날카로우므로 만지지 마십시오.

주의: 제품을 두꺼운 카켓에 설치할 경우, 스파이크로안 스피커를 고정하도록 바퀴를 분리하여 주십시오. 5mm록각(Allen) 키를 사용하여 받침대의 바닥에서 바퀴를 분리할 수 있습니다. 스피커가 매우 무겁기 때문에 두 사람이 함께, 한 명은 스피커를 기울고 넘어지지 않게 고정을 하고, 다른 한 명은 바퀴를 분리 합니다. 훌을 분리하거나 재 장착하는 도중에 스피커가 실수로 바닥에 떨어는 것을 방지하기 위해, 적절한 챔기 또는 블록을 사용하는 것을 권장합니다.

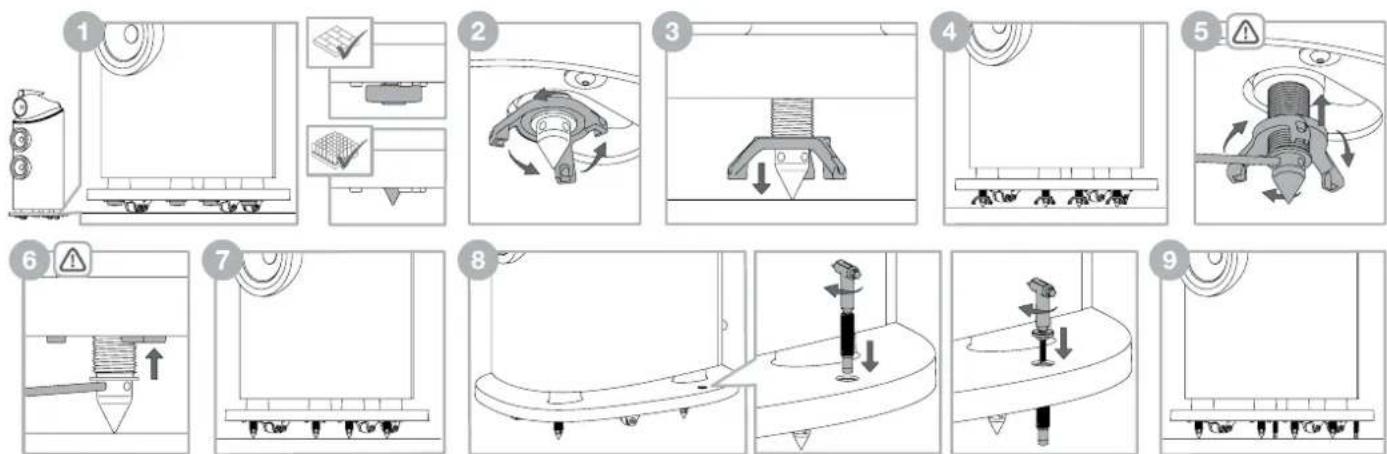

스피커가 제지리에 위치하면 플린스(스피커 발침)에 내장된 스파이크를 풀어 내릴 수 있습니다. 플린스와 바닥 사이에 손가락을 넓어 네 개의 스파이크 컨을 찾으십시오. 스피커를 마루에 설치할 경우 스파이크 컨을 스파이크 아래에 배치하여 바닥을 보호할 수 있습니다. 카펫에 스피커를 설치할 경우에는 지력으로 부착되어 있는 네 개의 스파이크 컨을 제거한 후 나중의 사용을 위해 잘 보관하십시오.

스파이크/스파이크 컵 위쪽에 상지 장금 너트가 있습니다. 손가락으로 장금 너트를 풀이 스파이크/스파이크 컵을 바닥 방향으로 내리십시오(그림 2). 장금 너트가 너무 타이트하면 제공된 메탈 바를 구멍에 삽입하여 둘러 푸십시오. (위 그림 참조)

스파이크/스파이크 컵이 바닥에 닿으면 바퀴가 바닥에서 뜻 때까지 잠금 너트를 더 돌려 스피커를 들어 올리십시오. 니머지 스피이크/스파이크 컵도 같은 방법으로 진행하여 스피커가 흔들리지 않게 단단히 고정시키십시오.

스파이크/스파이크 컵을 재위치로 잠그려면 먼저 스파이크의 4개의 구멍 중 하나에 메탈 바를 삽입합니다. 그림 5처럼 메탈 바로 스파이크가 회전하지 않도록 고정한 다음 장금 너트를 돌리십시오. 잠금 너트가 플려 있으면 메탈 바를 태고 잠금 너트가 플란스의 잠김 위치로 돌아갈 때까지 돌리십시오. 잠금 너트를 제자리에 단단히 고정하기 위해 4개의 구멍 중 하나에 다시 메탈 바를 삽입합니다. 메탈 바로 스파이크를 고정하고 손가락으로 잠금 너트가 더 이상 회전하지 않을 때까지 돌리십시오. 같은 방법으로 니머지 스파이크도 반복하십시오.

일단 스파이크가 제자리에 고정되던 라우드 스피커가 뜻하지 않게 넘어질 위험을 최소화하기 위해 스타빌라이저를 장착해야 합니다. T45 도구를 사용하여 고무 팀이 비닥에 놓일 때까지 스타빌라이저를 시계 방향으로 돌려서 스타빌라이저를 플린스를 통해 꺼우고 제자리에 내려야 합니다.

스파이크가 가중되지 않는 것을 방지하기 위해 스태빌라이지를 과도하게 조에서는 안되며, 이는 안정성을 감소시키고 성능을 저하시킬 수 있습니다. 일단 스태빌라이저가 제자리로 내려지면 캡이 플린스의 오목한 부분에 놓일 때까지 T45 도구를 사용하여 캡을 스태빌라이저 상단에 끼우고 부드럽게 조일 수 있습니다.

스피커의 위치를 변경해야 하는 경우 제품이 이동하기 전에 스태빌라이저 캡을 분리하고 스태빌라이저를 올리고 스플이크를 제품을 이동하기전에 플린스로 되돌려야 합니다. 이를 수행하려면 T45 도구로 시계 반대 방향으로 돌려 스태빌라이저 컵을 분리한 다음 T45 도구로 시계 반대 방향으로 돌려 스태빌라이저를 들어 올립니다. 일단 스태빌라이지가 올라오면 금속 믹대가 스플이크를 제자리에 고정된 상태에서 금속 믹대를 스플이크의 4개 구명 중 하나에 삽입하고 상기 2단계에서 설명한대로 손가락을 사용하여 잠금 너트를 돌려 품니다. 그런 다음 더 이상 희전하지 않을 때까지 잠금 너트를 계속 돌립니다. 그러면 잠금 너트와 스플이크가 체결됩니다. 이제 3단계에서 설명한 대로 잠금 너트를 돌리면 스파이크가 플린스로 다시 올라가기 시작합니다. 일단 스플이크가 플린스로 돌아가면 스플이크 컴(분리된 경우)을 교체하여 스플커의 위치를 변경할 수 있습니다.

스테레오 또는 흙씨아티 이느 경우에 있어서도 설치환경은 스피커 각각의 읍향 특성이 동일하게 되도록하여야 합니다. 예를 들면 한 쪽 스피커는 노출된 벽에 근집하여 배치되어 있고 다른 한 쪽 스피커는 부드려운 가구나 커튼 근처에 배치되면 전체적인 음질과 스테레오 이미지의 양면에서 타럽하는 모양이 되어 바람직하지 않습니다.

일반적인 스테레오 시스템

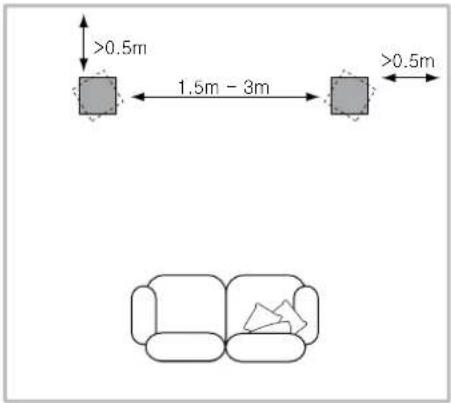

먼저 좌우 스피커의 간격을 1.5m - 3.0m 정도 유지시킨 후 좌우 스피커가 정취 위치를 정점으로 한 이등변 상각형의 위치가 되도록 설치합니다. 스피커는 후면 벽과 모든 측면 벽에서 최소 0.5m 떨어진 곳에 배치해야 합니다(위 그림 참조).

홈씨어티 시스템의 프런트 채널에 이 스피커를 사용할 경우. 서울운드 채널이 확대된 사운드 이미지를 만들려는 경향이 있으므로 2 채널 오디오 (스테레오 시스템)의 경우보다 좌우 스피커를 가관계 설치하여 주십시오. 또 영상 이미지와 사운드 이미지의 스케일이 일치하도록 프런트 스피커는 스크린 가장자리에서 약 0.5m 이내에 설치하여 주십시오. 스피커 높이는 센터 스피커 높이와 스크린의 중심 사이에 위치하도록 하여 주십시오. 스테레오 설치 시의 동일하게 모든 벽면에서 0.5m 이상의 공간이 유지되도록 하는 것이 이상적입니다.

3.연결

오리오 장비를 꼬 상태에서 소행하여야 합니다. 정성 작동 상태에서 오디오 장비를 사용할 때, 절연되지 않은 스피커 단자 또는 배선에 집촉하면 예기치 않은 결과를 초래할 수 있습니다.

801 D4, 802 D4와 803 D4 스피커 단자는 4mm 비니니 플러그, 6mm, 8mm 스페이드 그리고 4mm 구경의 나선까지 여러 가지로 단말 처리된 케이블을 연결할 수 있습니다.

중요한 안전상의 주의

한국과 유럽을 비롯한 일부 국가의 경우 4mm 바니니 플러그는 전원 콘센트

(차단 셔티가 없는)에 산입될 수 있기 때문에 정재적 안전 위험 요소로 간주되고 있습니다. 유럽 전기표준회의(CENELEC) 규정에 부합하기 위해 4mm 구경의 단자 혹은 플라스틱 핀으로 치단됩니다. 이와 같은 조건이 적용되는 국가에서 본 제품을 사용할 경우 바나나 플러그는 어린이나 시전 지식이 없는 사람들에게 위험을 좋 수 있기 때문에 사용할 수 없다는 것을 명심하십시오. 바나나 플러그를 사용하려는 경우, 플라스틱 핀을 제거할 수 있습니다.

스피커 케이블을 선택하려면 구입처에 문의하여 주십시오. 총 임피턴스는 스피커의 사양에서 추천되는 최대치보다 낮게 하고 저 인덕턴스 케이블을 사용하여 고역이 감쇠하지 않도록 하십시오.

-LF +LF +HF +F -LF +LF +HF +F

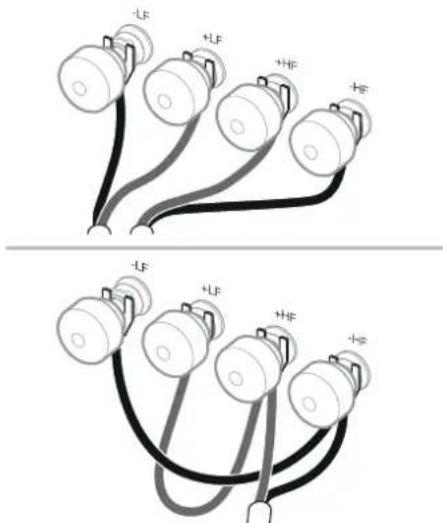

스피키 후면에는 2창의 단자가 있어서 바이-와이어링 연결이 가능합니다(왼쪽 상부), 일반적인 싱글 와이어링 연결에서는 부속의 점퍼 케이블로 동일 극성의 단자를 연결하십시오, 바이-와이어링은 로우 레벨 디테일의 해상도를 향상시킬 수 있습니다.

스피커의 플러스 단자(적색)와 애프의 플러스 출력 단자가, 스피커의 마이너스 단자(혹색)와 애프의 미이너스 출력 단지가 올바르게 연결되었는지 확인하십시오. 연결이 올바르지 않을 경우 스피커가 손상되지는 않지만 스테레오 이미지가 흐려지고 저역이 손실될 수 있습니다. 단자 캡은 풀어지지 않도록 향상 책 조여 주십시오.

4.미세 튜닝 및 실행

듀닝을 실시하기 전에 모든 연결 상태가 올바르고 안전한지 확인하십시오.

일반적으로 스피커를 벽에서 멀리 떼어 놓을 수록 저음이 감소됩니다. 스피커 뒤쪽에 공간을 확보해야만 깊이 있는 응장감을 얻을 수 있습니다. 반대로 말하면 스피커를 벽에 가까이 설치하면 저음이 증가합니다.

흑시 지역 주파수가 고르지 않다고 느껴지면 이는 리스닝 롱의 공진 모드 때문일 가능성이 있습니다. 스피커의 위치 또는 감상 위치가 조금만 바뀌어도 이러한 공진의 영향이 개선될 수 있습니다. 감상 위치를 이동하거나 스피커를 다른 벽 쪽으로 옳겨 보십시오. 큰 가구의 위치가 공진모드에 영향을 미칠 수 있습니다.

센터 이미지가 또렷하지 않을 경우 죄우 스피커의 간격을 줄이거나 스피커의 설치각도를 청취 위치 만에 맞추어 좀 더 인쪽으로 향하게 하면 개선될 수도 있습니다.

고음이 많아 소리가 밝게 돌릴 경우에는 음을 흡수하는 부드리운 가구 등을 늘리면 (예를 듣면 두께운 컨튼을 사용하는 등) 사운드 벨런스를 조정하는데 도움이 됩니다. 반대로 음이 명료하지 않으면 이런 가구를 줄어 보십시오.

가장 샤프한 음으로 감상하시려면 저음, 중음 그림을 제거하십시오. 그릴 가장자리를 잠은 후 부드럽게 당겨서 캐비닛으로부터 문리하십시오.

스피커의 성능은 초기 사용 기간 동안 미소하게 변화됩니다. 스피커를 차가운 곳에서 보관한 경우에는 드라이브 유닛의 엠핑재 및 서스펜션이 본래의 기계적 특성을 정상적으로 회복하기까지 일정 시간이 소요됩니다. 또한 드라이브 유닛 서스펜션도 처음 한 시간만 사용하면 부드리워집니다. 스피커가 본래의 성능을 회복하기까지 필요한 시간은 보관 조건이니 사용 상태 등에 따라 다릅니다. 스피커가 온도 영향을 받지 않고 안정되기까지는 최소 1주일이 걸리며, 기계적 부품들은 평균 15시간 정도 사용한 후에아 본래의 디자인 특성을 얻을 수 있습니다.

1. 관리

6.시리얼 번호 및 규정 준수 정보

캐비닛 표면은 먼지만 닭으면 덜니다. 에어로졸어니나 클리너를 사용할 경우에는 먼지 캐비닛에서 그힐을 조심스럽게 문리하십시오. 스프레이는 캐비닛에 직접 뿌리지 말고 부드러운 천에 뿌러 사용하십시오 클리너가 스피커 표면에 손상을 주지 않는지 면처 국부 테스트를 통해 확인하십시오. 연마성이 있거나 산, 알칼리, 항균체를 함유한 제품은 사용하지 마십시오. 드라이브 유닛 표면에는 클리너를 사용하지 마십시오. 드라이브 유닛은 손성될 위협이 있으므로 건드리지 않도록 각별히 주역하십시오.

리얼 우드로 마감되는 Bowers & Wilkins 스피커는 최상금 비니어를 엄션, UV를 차단하는 락커로 처리항으로써 오랜 시간이 흡러도 색상 변화가 최소화됩니다. 모든 자연 소재처럼 비니어도 환경에 따라 이는 정도 색상이 변화됩니다. 특히 그릴로 덮여있는 부분이나 그럼자로 덮여 있던 부위는 다른 부위보다 색상 변화가 보다 서서히 진행되기 때문에 변색 효과를 쉽게 알 수 있습니다. 색상이 차이가 나게 되면 비니어 표면 전체를 노출시켜 색상이 같아질 때까지 고르게 햇빛을 씨면 없어집니다. 이 과징은 수일 또는 수주가 걸릴 수도 있으나 UV 략프를 조심스럽게 사용하면 기간을 단축시킬 수 있습니다. 우드 비니어가 갈라지거나 트는 것을 방지하기 위해 라디에이터나 온풍기와 같이 열이 발생되는 기기 근처에는 설치하지 마십시오.

트워터 하우징은 취급 시 표면에 자국이 남을 수 있는 특별한 질감이 있는 표면 마감 처리가 되어 있으므로, 제공된 청소용 전으로 하우징 주변을 표면 실감과 정렬시켜 청소해야 합니다.

800 Series Diamond 라우드 스피거의 가족으로 덮인 표면은 매고럽고 마른 천을 사용하여 먼지를 제거할 수 있습니다. 초극세 전에 미지근한 물을 적서 깨끗해질 때까지 가족을 가법게 두드리면 가족의 얼록을 제거할 수 있습니다. 가족에 천을 문지르거나 청소용 세제 또는 가족 광택제를 사용하지 마십시오. 만약 그렇게 하면 제품이 손상될 수 있습니다.

800 Series Diamond 라우드 스피커에 관해 고객 서비스 탐과 상의해야 하는 경우에는, 소유하신 고유한 라우드 스피커를 설명하는 완제품(FP) 및 시리얼 번호를 인용해야 할 수도 있습니다. 제품이 공급된 외부 꾸장과 미드 레인지 엔드 캡 아래에서 시리얼 번호를 확인할 수 있습니다.

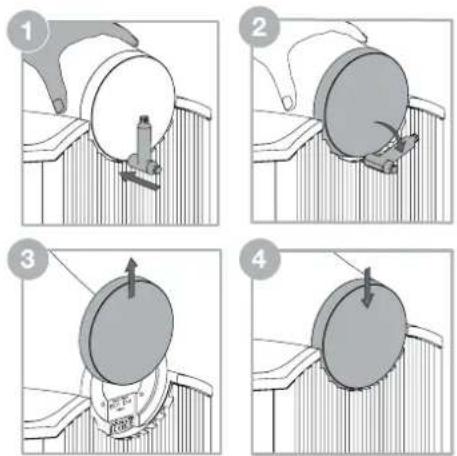

한 손을 미드 레인지 헤드에 올려 고정한 다음 다른 손으로 문리 도구의 쌼기 말단부를 엔드 캡과 히트 심크 사이에 조심스럽게 삽업하여 미드 레인지 엔드 캡을 분리할 수 있습니다, 쌼기 도구를 조심스럽게 비들어 엔드 캡을 풀면 식별 번호와 규정 순수 정보가 보이도록 엔드 캡을 손으로 위로 밀어 올릴 수 있습니다.

주의: 엔드 캡을 분리하고 재 장착 할 때, 엔드 캡, 해드, 히트 싱크, 주변 부품의 마감이 손상되지 않도록 주의해야 합니다.

헤드 뒤쪽의 고정대에 다시 밀어 넣고 정지 위치까지 부드럽게 아래로 밀어 엔드 캡을 교체할 수 있습니다.
