801 D4 - Vocero BOWERS & WILKINS - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO 801 D4 BOWERS & WILKINS

Bienvenido a Bowers & Wilkins. Gracias por elegir

Bowers & Wilkins. John Bowers, nuestro fundador, estaba firmemente convencido de que el diseño imaginativo, la ingeniería innovadora y la tecnología avanzada eran las claves a la hora de llevar el disfrute del sonido a la intimidad del hogar. Una creencia que seguimos compartiendo y que inspira todos y cada uno de los productos que diseñamos.

La Serie Diamond 800 es la gama de cajas acústicas más avanzada del mundo. Cada uno de los modelos que la constituyen se beneficiará de una instalación a concioncia, por lo que le sugerimos que antes de llevarla a cabo se tome su tiempo para leer este manual.

Continúa en la página 19 →

Contenido del Embalaje

Cada pareja de cajas acústicas se suministra con:

2 Rejillas protectoras de los altavoces de medios
4 Rejillas protectoras de los altavoces de graves
4 Cables para puenteado de los terminales de conexión
4 Estabilizadores
4 Cubiertas para los estabilizadores
1 Llavo T45 para ajustar los estabilizadores y retirar la cuña.
del altavoz de medios
1 Barra de ajuste de las puntas metálicas
1 Gamuza de limpieza

La 801 D4, la 802 D4 y la 803 D4 son muy pesadas, por lo que recomendamos fervientemente que sean desembaladas por dos personas en la sala en la que vayan a ser instaladas. También es recomendable despojarse de anillos, brazaleles, relojes etc, para evitar el riesgo de que se produzcan rasguños en el acabado de la superficie de las cajas acústicas.

En la tabla superior se muestran los accesorios que acompañan a las 801 D4, 802 D4 y 803 D4. En el caso poco probable de que falte algo, le rogamos que contacte con el detallista donde adquirió las citadas cajas acústicas.

Todas las rejillas están fijadas magnóticamente. La más pesada, correspondiente a los altavoces de graves y medios, está embalada en un compartimento separado para evitar que se nuova durante su transporte.

Nota: Tenga cuidado al colocar o quitar las rejillas fijadas magnéticamente para evitar marcar el producto. Las rejillas marcarán la base del altavoz/soporte en caso de que se caiga. Puede mitigar el efecto al cubrir la base cuando coloque o retire las rejillas.

Los diafragmas de los tweeters son muy delicados y fáciles de dañar. En la Serio 800 Diamond incluimos una rejilla con una malla de acero para proteger el tweeter de cualquier posible daño. No obstante, aún así usted debería ser lo más cuidadoso posible cuando manipule y limpie sus cajas acústlicas.

Información Relativa a la Protección del Medio Ambiente

Este producto satisface varias directivas internacionales relacionadas con la protección del medio ambiente. Entre ellas se incluyen –aunque no son las únicas- las siguientes:

i. la de Restricción del Uso de Sustancias Peligrosas (RHoS) en equipos eléctricos y electrónicos.
ii. la de Registro, Evaluación, Autorización y Restricción del Uso de Componentes Químicos (REACH).
iii. la de Eliminación de Residuos Procedentes de Componentes Eléctricos y Electrónicos (WEEE).

Contacte con sus autoridades locales en materia de gestión de residuos para que le orienten sobre cómo desechar este producto adecuadamente.

El conjunto del tweeter de esta caja acústica de la Serie 800. Diamond es un componente desacoplado que está aislado mecánicamente de la parte principal del recinto. Como tal, os posible que aparente estar suelto cuando el producto sea retirado de su embalaje por primera vez. Esto no es un fallo: es una característica inherente del diseño del citado conjunto y asegura que su caja acústica ofrezca unas prestaciones óptimas.

Si la estructura del tweeter se ha movido ligoramento durante el traslado y necesita ser ajustada, puede desplazarse ligeramente hacia adelante y hacia atrás para asegurar que la parte posterior del cuerpo del tweoter esté alineada con la zona posterior del recinto de la caja acústica. La estructura del tweeter también puede girarse muy ligeramente para asegurar que el logotipo de Bowers & Wilkins estó orientado verticalmente. Cuando realice estos ajustes, no fuero el tweeter en ninguna posición más allá de los topes blandos.

Nota: Cuando realice estos ajustes, tenga especial cuidado de no dariar la estructura de desacoplo. En caso de que tenga alguna duda sobre el ajuste de la estructura del tweeter, le rogamos que pida ayuda a su distribuidor.

2. Ubicación

Instalación de la Caja Acústica

Tanto las 801 D4 como las 802 D4 como las 803 D4 han sido pensadas para ser instaladas únicamente sobre el suelo, por lo que se suministran de serie con rucdas para facilitar su instalación. Es importante asegurar que las cajas descansen firmemente sobre el suelo utilizando los pies en forma de punta suministrados de serie por poco que sea posible.

Aviso de Seguridad Importante afiladas, no tocar.

Nota: Si va a instalar el producto en una alfombra cuyo grosor hace que las ruedas impidan a la caja acústica descansar única y exclusivamente sobre las puntas de desacoplo, debería retirar las ruedas de la zona inferior de la base (plinto) con ayuda de una llave hexagonal (Álteri) de 5 mm. Como consecuencia del elevado peso de las cajas acústicas, dicho proceso sólo debería ser llevado a cabo por dos personas, una para inclinar la caja lateralmente y sujetaría en dicha posición mientras la otra retira las ruedas. Mientras retira o vuelve a colocar las ruedas, le recomendamos que útilce una cuña o bloque adecuado para evitar que la caja acústica caiga accidentalmente al suelo.

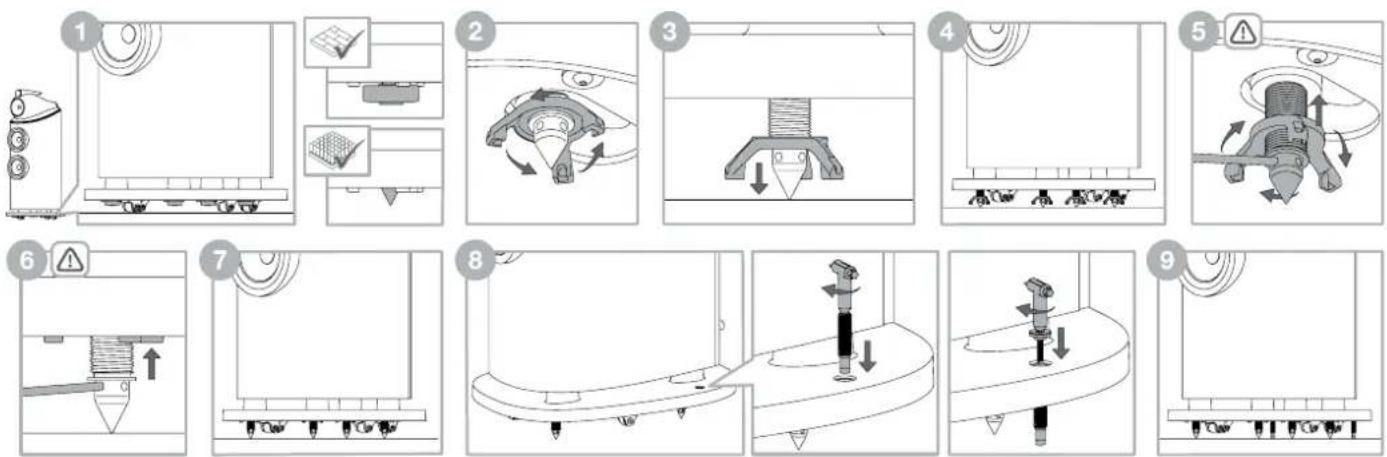

Una vez que las cajas acústicas estén en la posición correcta, se podrán liberar las puntas de desacoplo situadas en el interior de la base (plinto) de aquellas. Localice los protectores de los cuatro pies terminados en punta colocando sus dedos en el espacio comprendido entre la base y el suelo. Si su caja acústica está situada sobre una superficie dura, dejo los protectores en su lugar para proteger el suelo. Si su caja acústica está situada encima de una alfombra, retire los protectores de los pies terminados en punta, que se sujetan magnéticamente, y guárdelos para un uso futuro. A partir de este momento, los pies terminados en punta estarán disponibles para que desciendan hasta su posición definitiva.

Directamente encima de cada pie terminado en punta/protector notará que hay una tuerca de bloqueo con tres dientes. Con ayuda de sus dedos, gire la tuerca de bloqueo tal y como se indica en el paso 2 de la ilustración superior con el fin de que el pie/protector descienda hacia el suelo. Si le resulta difícil girar la tuerca de bloqueo, inserte la barra metálica suministrada de serio on el orificio situado en el extremo de uno de los dientes y gírela hasta liberar la tuerca de bloqueo (ver ilustración superior).

Cuando el pie terminado en punta/protector loque el suelo, continúe girando la tuerca de bloqueo elevando la caja acústica por encima de sus ruedas. Ropita este proceso con los cuatro pies terminados en punta/protectores y ajuste la altura para asegurar que la caja descanse firmemente sobre el suelo sin ningún tipo de oscilación.

Para fijar los pies terminados en punta/protectores en su lugar, inserte la barra metálica en uno de los cuatro orificios que figuran en los pies. Utilizando la barra metálica para defener el giro de los pies, coloque la tuerca de bloqueo tal y como se indica en el paso 5 de la ilustración superior. Una vez liberada la tuerca de bloqueo, retire la barra metálica y continúe girando la tuerca de bloqueo para devolverla a su posición original en la base (pinto). Para asegurarse de que la tuerca de bloqueo descanse firmemente en su lugar, vuelva a insertar la barra metálica en uno de los cuatro orificios del pie terminado en punta. Con la barra metálica manteniendo el pie terminado en punta en su posición, utilice sus dedos para girar la tuerca de fijación hasta que la misma ya no pueda girar. Repita el proceso para cada uno de los pies terminados en punta.

Una vez que las puntas de desacopio estén fijadas en su posición, deberlan colocarse los estabilizadores para minimizar el riesgo de que la caja sea golpeada accidentalmente. El estabilizador debería ser roscado en la base (plinto) y bajado a su posición utilizando la llave T45 para girarlo en sentido horario hasta que la punta de goma descansse sobre el suejo.

El estabilizador no debería estar apretado en exceso para evitar que las puntas de desacoplo se desequilibren, ya que ello reducirla la estabilidad de la caja acústica y perjudicaría las prestaciones sonoras. Una vez que los estabilizadores hayan sido bajados a su posición de trabajo, podrá colocar las cubiertas en la zona superior de los mismos y a continuación apretarlos suavomonto con la llave T45 hasta que descansen en la cavidad dedicada de la base (plinto).

Si la caja acústica necesita ser cambiada de sitio, antes do moverla habrá que quitar las cubiertas de los estabilizadores, elevar estos últimos y volver a colocar las puntas de desacopio en la base (plinto). Para retirar las cubiertas de los estabilizadores utilice la llave T45 girándola en sentido antihorario y a continuación utilicela de nuevo, girándola también en sentido antihorario, para elevarlos. Una vez que los estabilizadores hayan sido elevados, inserte la barra metálica en uno de los cuatro orificios de la punta de desacopio de tal modo que dicha barra mantenga la punta en su posición y utilice sus dedos para girar la tuerca de fijación tal y como se indica en el paso 2 del dibujo superior. A continuación, siga girando la tuerca de bloqueo hasta que la misma ya no pueda girar; de este modo se asegurará de que tanto la tuerca de bloqueo como el pie terminado en punta estén libres. Ahora gire la tuerca de bloqueo tal como se indica en el paso 3 de la ilustración superior y el pie terminado en punta empezará a subir de nuevo hacia el interior de la base (plinto) de la caja acústica. Una vez que el pie terminado en punta esté dentro de la base (plinto), vuelva a colocar el protector en su lugar (en caso de que lo hubiese retirado) y podrá instalar de nuevo la caja acústica en la ubicación elegida.

Colocación de la Caja Acústica

Tanto en instalaciones estereofónicas como de Cine en Casa, intente asegurarse de que las zonas que rodean inmediatamente a cada caja acústica sean similares desde el punto de vista acústico. Por ejemplo, si una caja acústica está junto a una pared desnuda mientras que la otra está cerca de mobiliario y cortinas blandos, os más que probable que tanto la calidad sonora global como la imagen estereofónica queden seriamente comprometidas.

Sistemas Estereofónicos Convencionales

Para empezar, las cajas acústicas deberían colocarse, separadas entre sí de 1'5 a 3 metros, en los dos vérticos de un Triángulo equilátero cuyo tercer vértice esté situado en el punto de escucha. Las cajas acústicas deberían separarse un mínimo de 0'5 m de la pared que tengan detrás y de cualquier pared lateral (ver dibujo superior).

Sistemas de Cine en Casa

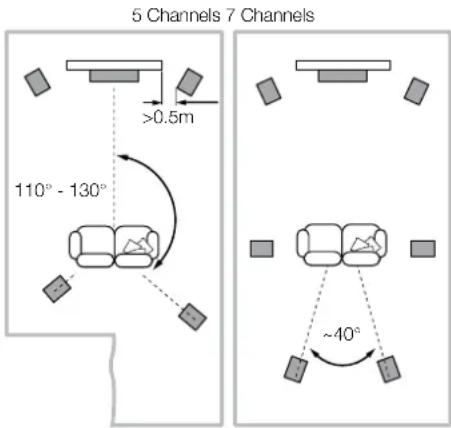

Si las cajas acústicas van a ser utilizadas para los canales frontales (principales) de un sistema de Cine en Casa, deberían estar más cerca entre si que en un equipo de audio de 2 canales porque los canales de sonido envolvente tiendon a ensanchar la imagen sonora. La colocación de las cajas acústicas a unos O'5 metros de distancia de cada lado de la pantalla de visualización también ayudará a que la imagen del sonido envolvente esté proporcionada con respecto a la imagen visual. Al igual que sucede con el posicionado en sistemas estereofónicos convencionales, idealmente las cajas acústicas deberían estar separadas un mínimo de O'5 metros de cualquier pared lateral.

1. Conexión


Aviso de Seguridad Importante

Totas las conexiones deberían realizarse con el equipo de sonido apagado. Cuando se utiliza un equipo de audio en condiciones de

funcionamiento normales, tocar terminales o cables de conexión a cajas acústicas no aislados puede provocar una sensación muy desagradable.

Los terminales de conexión de la 801 D4, la 802 D4 y la 803 D4 acoptan una extensa variedad de terminaciones del cable: clavijas de tipo banana de 4 mm, cuchillas planas ("spades") de 6 y 8 mm o cables pelados de hasta 4 mm de diámetro.

Nancia Importante Relacionada con la Seguridad:

En cieros países, sobre todo en Europa, las clavijas de tipo banana de 4 mm son consideradas como potencialmente peligrosas en términos de seguridad porque pueden ser insertadas por error en los orificios de tomas de corriente eléctrica no protegidas. Con el tin de satisfacer la normativa europea de seguridad CENELEC, los orificios de 4 mm situados en los extremos de los terminales están bloqueados por patillas de plástico. Si usted va a utilizar los productos en algún país en el que se aplique dicha normativa, asegúrese de que las clavijas de tipo banana no puedan ser empleadas de manera no segura por niños u otras personas no informadas. Si desea utilizar clavijas de tipo banana puede retirar las patillas de plástico.

Consulte a su distribuidor para que le aconseje a la hora de elegir el cable de conexión. Mantenga siempre la impedancia total por debajo del máximo recomendado en las características técnicas y utilice un cable de baja inductancia para evitar que se produzcan atenuaciones en las frecuencias más altas.

-LF +LF +H -HP -LF -LF +H -HP

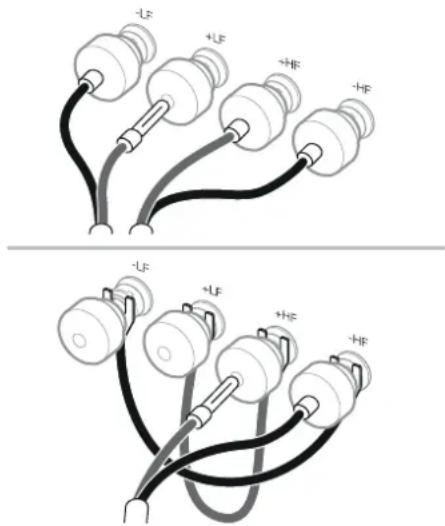

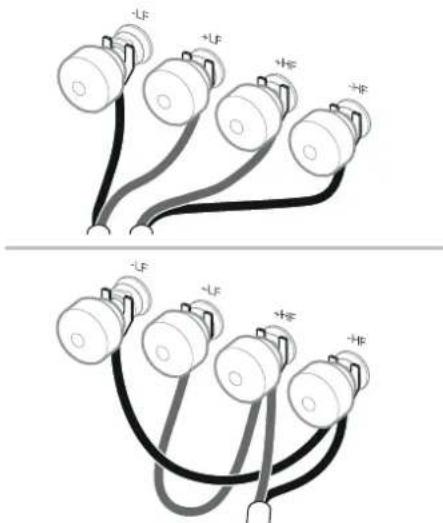

En la parte posterior de la caja acústica hay dos pares de terminales de conexión para facilitar el bicableado (arriba, izquierda). Para realizar una conexión convencional en monocableado, coloque los puentes suministrados de serie de tal modo que los terminales positivos y los terminales negativos estén unidos entre sí (es decir, positivo a positivo y negativo a negativo). El bicableado puede mejorar la resolución de los detalles de bajo nivel.

Asogúrose de que los terminales positivos de la caja acústica (anillo de color rojo) son conectados al terminal de salida positivo del amplificador y que los terminales negativos de la caja acústica (anillo de color negro) son conectados al terminal de salida negativo del amplificador. Una conexión incorrecta podría tener como resultado una irnagen sonora pobre y una pérdida de graves. Fije siempre fimemente los terminales los terminales de conexión para evitar que vibren.

1. Ajuste Fino y Rodaje

Antes de proceder al ajuste fino, verifique cuidadosamente que todas las conexiones de la instalación sean correctas y seguras.

Cada vez que aumente la separación entre las cajas acústicas y las paredes laterales y posterior de la sala se reducirá el nivel general de graves. El espacio situado dotrás de las cajas también contribuye a crear una sensación aural de profundidad. Por el contrario, si acerca las cajas acústicas a las parcodos el nivel de graves aumentará.

Si la respuesta en graves se desestabiliza a menudo, lo más probable es que se deba a la excitación de modos de resonancia en la sala de escucha. Incluso pequeños cambios en la posición de las cajas acústicas o los oyentes pueden tener un profundo efecto en la manera en que dichas resonancias afectan al sonido. Intente colocar las cajas acústicas a lo largo de una pared diferente. El cambio de posición de muebles y objetos de gran tamaño presentes en la sala también puede modificar el sonido.

Si la imagen central carece de focalización, intente acercar las cajas acústicas entre sí o inclínelas de manera que apunten hacia los oyentes o estén encaradas hacia ellos.

Si el sonido es domasiado brillante (léase chillón), el aumento de la cantidad de materiales blandos (generalmente fonoabsorbentes) presentes en la sala (utilice, por ejemplo, cortinas más posadas) puede ayudar a equilibrario. Por el contrario, si se reduce la presencia de los citados materiales se conseguirá incrementar el nivel de brillo de un sonido apagado y caronto de vida.

Para los más puristas, un buen consejo consiste en quitar la rojilla protectora de los altavocos de modios y gravos sujetándola por su contorno y retirándola cuidadosamente del recinto.

Las prestaciones de la caja acústica cambiarán de manera sutil durante el período de escucha inicial. Si la caja ha estado almacenada en un ambiente frio, tanto los materiales absorbentes y de amortiguamiento acústico como los que forman parte de los sisternas de suspensión de los diferentes altavoces tardarán cierto tiempo en recuperar sus propiedades mecánicas correctas. Las suspensiones de los altavoces también se relajarán durante las primeras horas de uso. El tiempo que la caja acústica necesite para alcanzar las prestaciones para las que fue diseñada variará en función de las condiciones de almacenamiento previas de la misma y de cómo se utilice. A modo de guía, deje transcurrir una semana para la estabilización térmica de la caja y unas 15 horas de uso en condiciones normales para que las partes mecánicas de la misma alcancen las características de funcionamiento para las que fueron diseñadas.

1. Cuidado y Mantenimiento

2. Número de Serie e Información sobre Conformidad

Por regla general, la superficie del recinto sólo requiere que se le quite el polvo, para lo que le recomendamos que utilice la gamuza suministrada de serie con las mismas. Si desea utilizar un limpiador de tipo aerosol o de otro tipo, aplíquelo en la gamuza de limpieza, nunca directamente sobre el producto. Pruebe primero con un área pequeña, ya que algunos productos do limpieza pueden dañar algunas de las superficies. Evite utilizar productos abrasivos o que contengan ácido, álcalis o agentes antibacterianos. No utilice productos de limpieza en los altavocos. Asimismo, evite tocar los transductores ya que podría dañarlos.

Soan cuales sean las cajas acústicas Bowers & Wilkins terminadas en madera auténlica que usted posea, tenga en cuenta que en todos los casos se han seleccionado las mejores chapas disponibles a la vez que las mismas han sido tratadas con lacas resistentes a la radiación ultravioleta con el fin de minimizar posibles cambios de color a lo largo del tiempo. Aún así, y como es norma en todos los materiales naturales, cada tipo de chapa responderá a su entorno, por lo que es de esperar que se produzcan ciertos cambios de color. Las diferencias de color pueden ser rectificadas exponiendo por igual y de manera uniforme todas las superficies de madera a la luz solar hasta que el color sea uniforme. Este proceso puede tardar varios días o incluso semanas en completarse, aunque puede ser acelerado mediante el empleo cuidadoso de una lámpara ultravioleta. Asimismo, las superficies chapadas en madera noble deberían mantenerse alejadas de fuentes directas de calor tales como radiadores y salidas de aire caliente con el fin de evitar posibles agrietamientos en las mismas.

La superficie de la estructura del tweeter tiene un acabado texturizado que puede acumular marcas superficiales cuando es manipulada. Dichas marcas deberían limpiarse aplicando la gamuza suministrada de serio alrocedor de la citada estructura siguiendo la textura de la superficie.

El polvo de las superfícios cubiertas de cuero de su caja acústica de la Serie 800 Diamond se puede limpiar con un paño seco y suave. Para quitar las manchas del cuero, humedozca un paño de microfibra con agua templada y úsolo sobre el cuero hasta que las manchas desaparezcan. No frote el paño sobre el cuero ni utilice detergentes de limpieza o productos de limpieza para pieles, ya que podrían dañar el producto.

En el caso de que usted necesite hablar con el equipo del servicio de atención al cliente sobre sus cajas acústicas de la Serie 800 Diamond, deberá indicar los Números de Producto Terminado (FP/"Finished Product") y de Serie que las identifican como un producto único de su propiedad. Podrá encontrar dichos números en el embalaje exterior con que el producto fue suministrado y debajo de la tapa que figura on el extremo posterior del recinto de medios.

La tapa posterior del recinto de modios puede quitarse colocando una mano en el mismo para estabilizarlo y seguidamente utilizar la otra mano para insertar el extremo en toma de cuña de la herramienta de extracción entre dicha tapa y el disipador térmico. Gire cuidadosamente la herramienta de extracción para liberar la tapa, que ahora podrá deslizarse hacia amba con la mano para revelar los números de identificación y la información sobre conformidad.

Nota: Tanto cuando retire la tapa posterior como cuando la vuelva a colocar en su lugar, procure no dañar el acabado de la misma, del cabezal y de las partes que lo rodean.

La tapa posterior puede volver a colocarse en su lugar deslizándola sobre la montura de la zona posterior del cabezal y empujándola suavemente hacia abajo hasta su posición de reposo.

1. Desempacotamento

Sistemas estéreo convencionais
