Flowclear 58482 - Aspirateur robot BESTWAY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur robot pour piscine
Marque	Bestway
Modèle	Flowclear 58482
Utilisation	Nettoyage du fond des piscines hors terre et creusées
Alimentation	Batterie au lithium-ion rechargeable
Adaptateur secteur	DSS18-0842000 (entrée 100-240 V, sortie 8,4 V / 2 A)
Temps de charge	5 à 6 heures
Profondeur de fonctionnement maximale	3 mètres
Température maximale de l'eau	35 °C
Méthode de nettoyage	Aspiration par buse inférieure, filtration interne dans un compartiment à débris
Déplacement	Propulsion par jet d'eau, trajectoire aléatoire avec tête pivotante à 180° et ailette latérale
Système de flottaison	Flotteur intégré pour maintien en surface et guidage
Pièces amovibles	Ailette latérale, filtre, flotteur, anneau amortisseur, plaque de filtration
Sécurité	Arrêt automatique en cas d'obstacle, débrancher avant entretien, ne pas ouvrir la batterie
Entretien	Nettoyage du filtre après chaque utilisation, recharge complète avant stockage, recharge tous les 3 mois si inutilisé
Stockage	Dans un endroit sec, aéré, à l'abri du soleil et des sources de chaleur, température 10-25 °C
Batterie	Lithium-ion rechargeable, ne pas ouvrir, recyclage obligatoire
Environnement	Recyclage obligatoire de la batterie et des composants électroniques

FOIRE AUX QUESTIONS - Flowclear 58482 BESTWAY

Comment charger le robot Flowclear 58482 ?

Assurez-vous que le robot est éteint (interrupteur sur OFF). Branchez le câble de charge à l'adaptateur externe fourni, puis au robot. Le voyant sur l'adaptateur devient rouge pendant la charge et passe au vert une fois complètement chargé. La charge complète dure 5 à 6 heures.

Que faire si le robot ne ramasse pas les débris ?

Vérifiez d'abord la charge de la batterie. Si la batterie est faible, rechargez-la. Ensuite, vérifiez que le rotor n'est pas bloqué par des débris. Nettoyez le compartiment à débris et le filtre. Si le problème persiste, consultez le support en ligne.

Pourquoi le robot s'arrête-t-il au milieu de la piscine ?

Le robot peut être bloqué par un obstacle ou par la force d'aspiration de la bonde de fond. Retirez tout obstacle et éteignez le système de filtration de la piscine pendant le nettoyage.

Comment nettoyer le filtre du robot ?

Ouvrez le compartiment à débris, retirez le filtre et rincez-le à l'eau douce. Assurez-vous qu'il est sec avant de le remettre en place. Ne pas utiliser de détergent.

Comment stocker le robot Flowclear 58482 ?

Nettoyez et séchez soigneusement le robot. Videz toute l'eau du compartiment. Chargez complètement la batterie. Rangez-le dans un endroit sec, aéré, à l'abri du soleil, de la chaleur et des produits chimiques, à une température de 10-25 °C. Rechargez la batterie au moins une fois tous les trois mois.

La durée de fonctionnement est plus courte que prévu, que faire ?

Nettoyez le filtre et le compartiment à débris. Rechargez complètement le robot pendant 5 à 6 heures. Si le problème persiste, la batterie peut être fatiguée ; contactez le support.

Comment ajuster la trajectoire du robot ?

Utilisez la goupille de verrouillage située sur la roue. En position usine, la trajectoire est droite. Si elle est trop incurvée, retirez la goupille et insérez-la dans le trou au-dessus pour augmenter la courbe. Suivez les schémas du manuel.

Que faire si la tête pivotante ne tourne pas correctement ?

Détachez la tête pivotante et l'anneau amortisseur. Ôtez les débris coincés, vérifiez que l'anneau n'est pas abîmé et que la plaque du fond est correctement installée. Remplacez l'anneau si nécessaire.

Comment remplacer l'ailette latérale ?

Détachez l'ailette usée de son axe et clipsez la nouvelle à la place. Assurez-vous qu'elle tourne librement. Des ailettes de rechange sont disponibles sur le site Bestway.

Le flotteur coule, que faire ?

Si le flotteur est endommagé et que de l'eau s'infiltre, il doit être remplacé par un neuf. Contactez le support Bestway pour obtenir une pièce de rechange.

MODE D'EMPLOI Flowclear 58482 BESTWAY

(Para o mercado externo à UE)

Montage en bediening

Visitez www.bestwaycorp.com/support pour obtenir de l'aide NOUS SUGGÉRONS DE NE PAS RAMENER LE PRODUIT AU MAGASIN DES QUESTIONS ? DES PROBLÈMES ? DES PIÈCES MANQUANTES ? Pour les FAQ, les notices, les vidéos ou les pièces détachées, veuillez visiter bestwaycorp.com/support

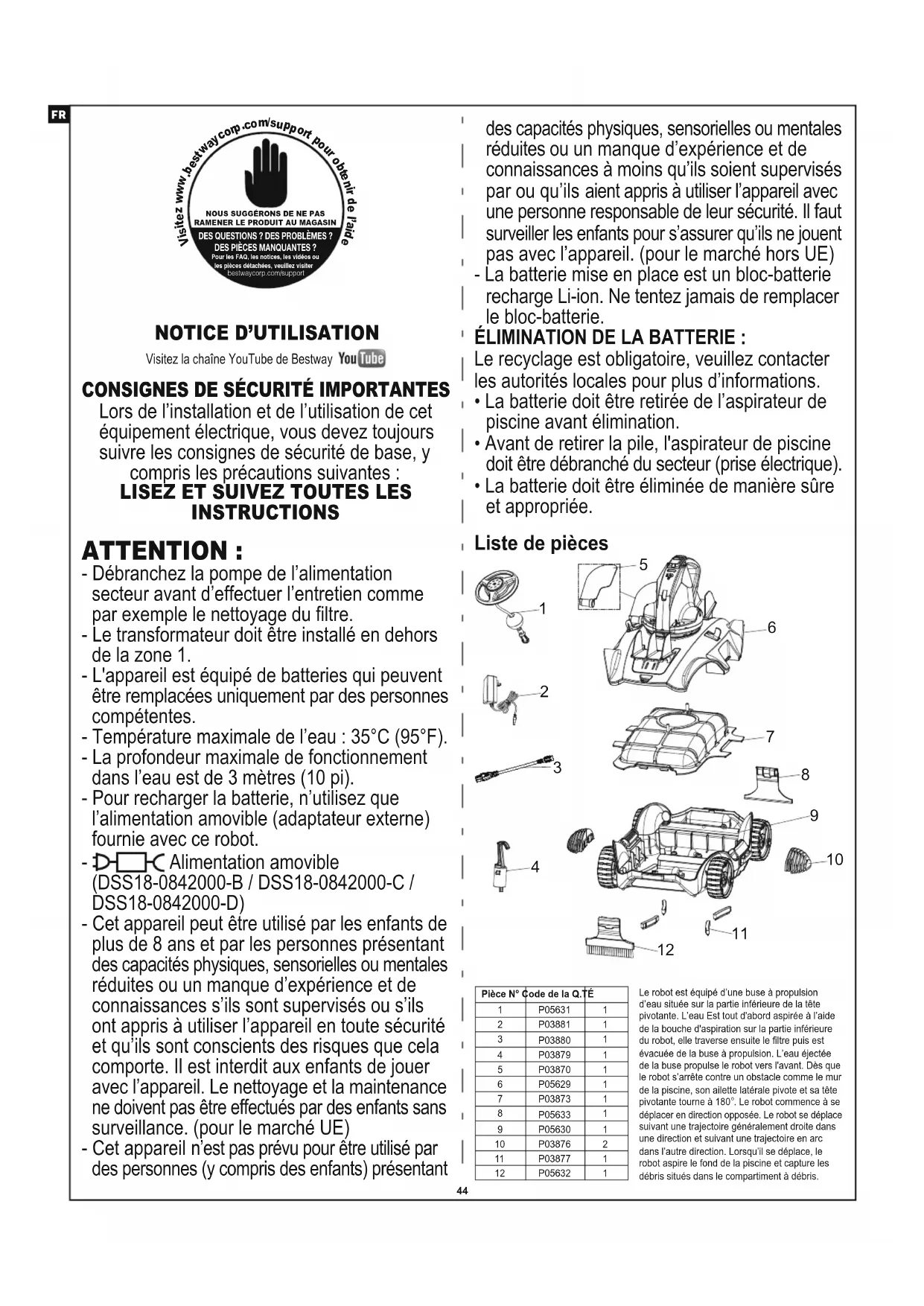

NOTICE D'UTILISATION

Visitez la chaîne YouTube de Bestway

CONSIGNES DE SÉCURITÉ IMPORTANTES

Lors de l'installation et de l'utilisation de cet équipement électrique, vous devez toujours suivre les consignes de sécurité de base, y compris les précautions suivantes :

LISEZ ET SUIVEZ TOUTES LES INSTRUCTIONS

ATTENTION :

• Débranchez la pompe de l'alimentation secteur avant d'effectuer l'entretien comme par exemple le nettoyage du filtre.
• Le transformateur doit être installé en dehors de la zone 1.
• L'appareil est équipé de batteries qui peuvent être remplacées uniquement par des personnes compétentes.
• Température maximale de l'eau : 35°C (95°F).
• La profondeur maximale de fonctionnement dans l'eau est de 3 mètres (10 pi).
• Pour recharger la batterie, n'utilisez que l'alimentation amovible (adaptateur externe) fournie avec ce robot.
• D□C Alimentation amovible (DSS18-0842000-B / DSS18-0842000-C / DSS18-0842000-D)
• Cet appareil peut être utilisé par les enfants de plus de 8 ans et par les personnes présentant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils sont supervisés ou s'ils ont appris à utiliser l'appareil en toute sécurité et qu'ils sont conscients des risques que cela comporte. Il est interdit aux enfants de jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance. (pour le marché UE)
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) présentant

des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à moins qu'ils soient supervisés par ou qu'ils aient appris à utiliser l'appareil avec une personne responsable de leur sécurité. Il faut surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. (pour le marché hors UE)

- La batterie mise en place est un bloc-batterie recharge Li-ion. Ne tentez jamais de remplacer le bloc-batterie.

ÉLIMINATION DE LA BATTERIE :

Le recyclage est obligatoire, veuillez contacter les autorités locales pour plus d'informations.

• La batterie doit être retirée de l'aspirateur de piscine avant élimination.
• Avant de retirer la pile, l'aspirateur de piscine doit être débranché du secteur (prise électrique).
• La batterie doit être éliminée de manière sûre et appropriée.

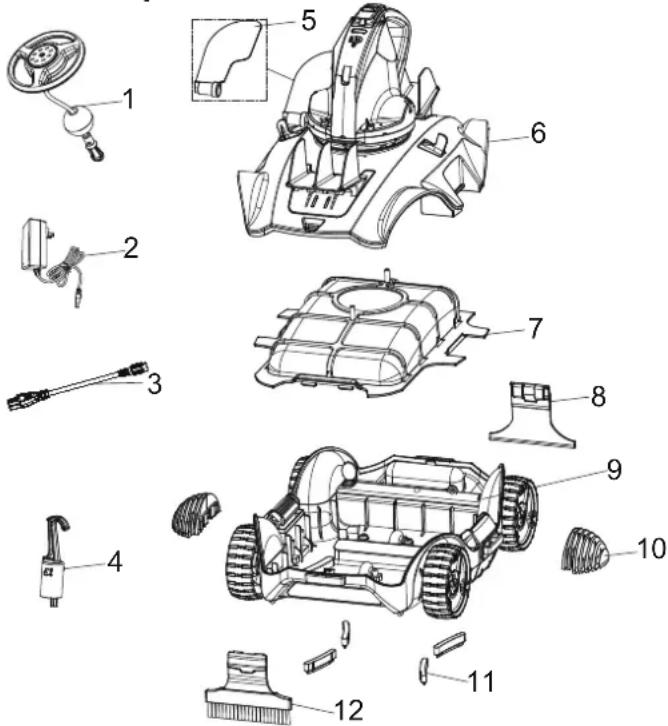

Liste de pièces

Le robot est équipé d'une buse à propulsion d'eau située sur la partie inférieure de la tête pivotante. L'eau Est tout d'abord aspirée à l'aide de la bouche d'aspiration sur la partie inférieure du robot, elle traverse ensuite le filtre puis est évacuée de la buse à propulsion. L'eau éjectée de la buse propulse le robot vers l'avant. Dès que le robot s'arrête contre un obstacle comme le mur de la piscine, son ailette latérale pivote et sa tête pivotante tourme à 180°. Le robot commence à se déplacer en direction opposée. Le robot se déplace suivant une trajectoire généralement droite dans une direction et suivant une trajectoire en arc dans l'autre direction. Lorsqu'il se déplace, le robot aspire le fond de la piscine et capture les débris situés dans le compartiment à débris.

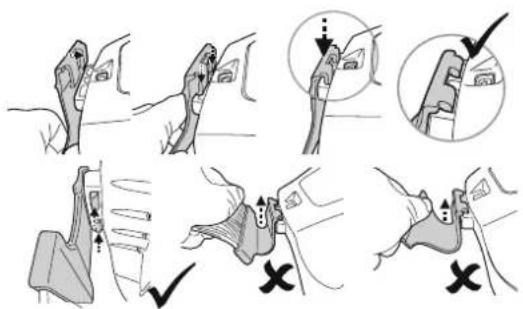

Assemblage et fonctionnement

AVERTISSEMENT Pour la recharge

- Utilisez uniquement l'adaptateur externe d'origine et le câble de charge fourni.

- Assurez-vous que le robot et le port du chargeur sont propres et secs avant de procéder.

- Assurez-vous que le robot est éteint en faisant coulisser l'interrupteur sur OFF avant de procéder à la recharge.

- Chargez entièrement le robot (env. 5 à 6 heures) avant de l'utiliser pour la première fois.

• Voyant indicateur d'alimentation : Éteint - État désactivé / Aucune alimentation

Allumé - État activé

Voyant clignotant - L'alimentation de la batterie s'arrêtera dans les 10 minutes.

Remarque : Une fois que le robot commence à charger, le voyant indicateur situé sur l'adaptateur externe s'allume en rouge. Lorsque le robot est quasiment entièrement chargé, le voyant indicateur passe en vert.

124

3 4.5-5 h Lumière ROUGE - En charge Lumière VERTE - Chargée

5

Goupille de verrouillage fixée Gauge Droite Gauge Droite

Réglage usine de la goupille pour tous les modèles de piscines.
Si la trajectoire du robot est trop incurvée, retirez la goupille et insérez-la dans son trou. Assurez-vous que l'axe de roue est situé sous l'axe.
Pour augmenter la courbe de la trajectoire, retirez la goupille du trou et insérez-la dans le trou situé audessus du trou de goupille, comme indiqué.

7

Remarque : Forcez pour détacher la bâche du flotteur et libérez la corde du flotteur à la profondeur de l'eau de la piscine plus environ 0,5 m (19,7 po.).

9 10 ↓

11

12

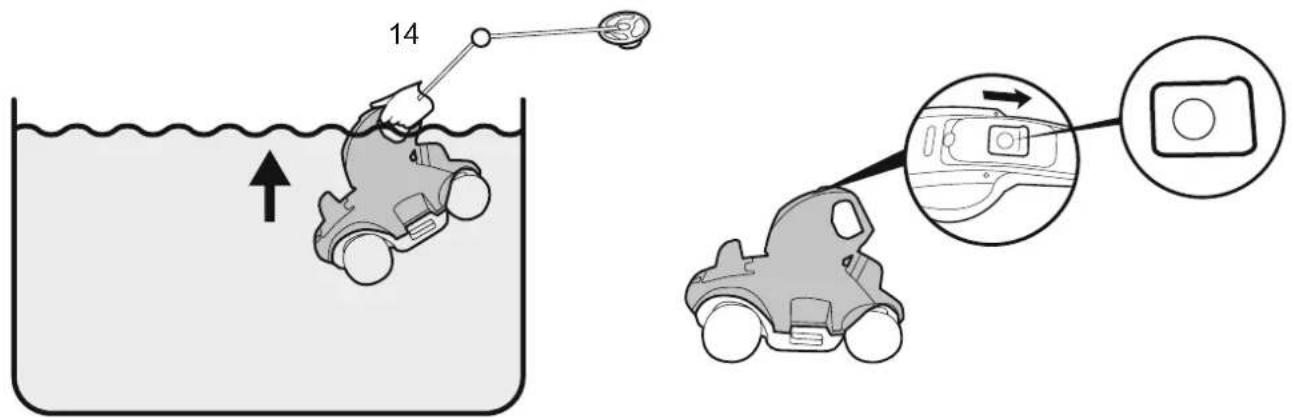

Remarque : Si le flotteur est trop loin pour pouvoir le récupérer à la main, utilisez le crochet fourni. Placez le crochet sur le manche télescopique (non inclus) et utilisez le crochet pour récupérer le flotteur.

Remarque : Si le flotteur est trop loin pour pouvoir le récupérer à la main, utilisez le crochet fourni. Placez le crochet sur le manche télescopique (non inclus) et utilisez le crochet pour récupérer le flotteur.

13

14

15

16

Remarque : 1. Il est conseillé d'éteindre le système de filtration étant donné que la circulation d'eau dans la piscine peut affecter la trajectoire de mouvement du robot.
2. Déplacez l'échelle de piscine, le skimmer de surface et d'autres objets flottants de la piscine étant donné qu'ils peuvent bloquer le mouvement du flotteur du robot et donc le mouvement du robot lui-même.
3. Si vous utilisez une piscine d'eau salée, assurez-vous que l'ensemble du sel se soit dissous avant de placer le robot dans l'eau.

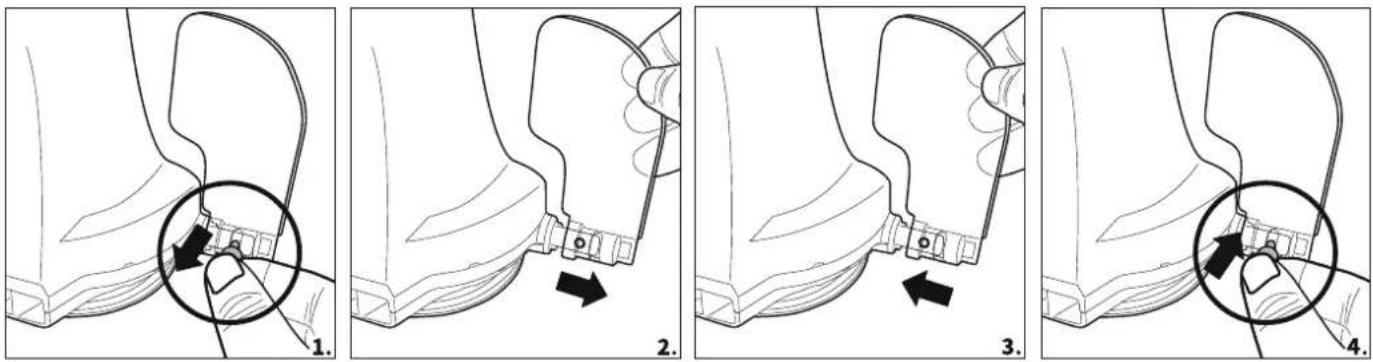

Remplacement de l'ailette

Entretien et rangement

1. La batterie se décharge d'elle-même pendant le stockage. Assurez-vous de charger complètement le robot avant le stockage.
2. Vous devez recharger la batterie au moins une fois tous les trois mois lorsqu'il n'est pas utilisé.
3. Débranchez l'adaptateur externe de la prise et débranchez ensuite le câble de charge de l'adaptateur externe et du robot.
4. Détachez les accessoires du robot. Si nécessaire, rincez le robot et les accessoires à l'eau douce. NE PAS utiliser de détergent.
   • Assurez-vous de vidanger l'eau du robot avant de le ranger.
5. Utilisez un chiffon humide pour nettoyer et sécher le robot et ses accessoires.
6. Conserver les dans un endroit bien aéré, hors de portée des rayons du soleil, de la chaleur, des sources d'inflammation, des produits chimiques pour piscine et des enfants. La température ambiante de stockage doit être de 10°C-25°C (50°F-77°F). REMARQUE : Une température de stockage plus élevée peut réduire la durée de vie de la batterie.

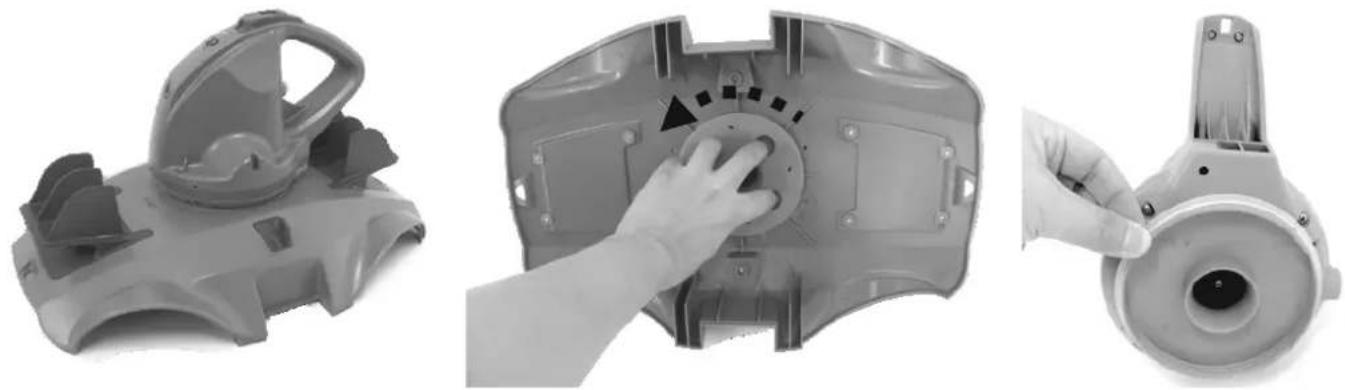

Comment retirer le bloc batterie

Outils recommandés (non fournis) : Tournevis.

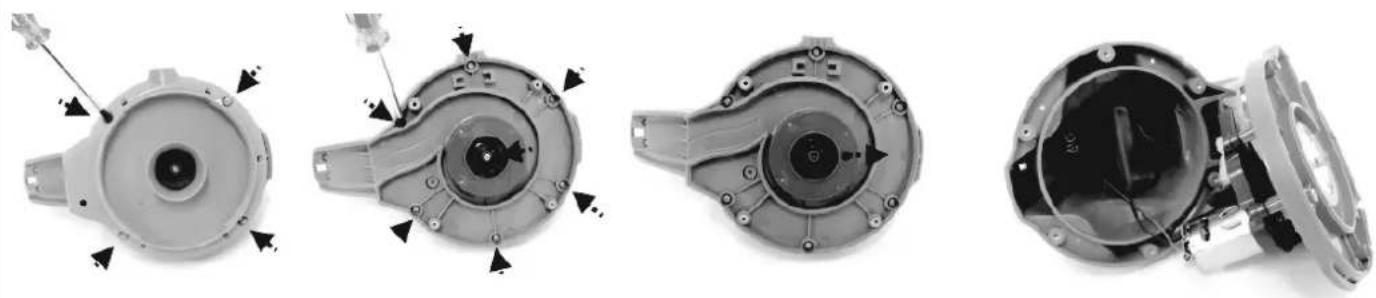

1. Libérez le couvercle supérieur (préassemblé avec la tête pivotante). Retournez le couvercle et libérez la tête pivotante en tournant sa plaque de verrouillage inférieure dans le sens inverse des aiguilles d'une montre. Retirez l'anneau amortisseur du pivot.

1. À l'aide du tournevis, dévissez les 4 vis situées dans la partie inférieure de la tête pour libérer la plaque inférieure en premier. À l'aide du tournevis, dévissez toutes les vis situées sur la base comme indiqué. Retirez le rotor puis forcez sur la base et retirez-la pour exposez la tête à l'intérieur.

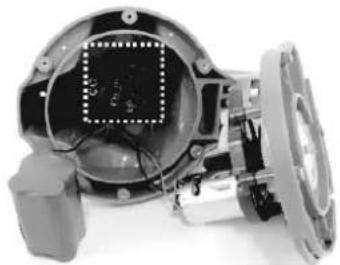

1. Retirez le bloc batterie pour exposer l'assemblage de cartes de circuits imprimés. Pour détacher le câble de connexion de la batterie, appuyez sur le clip sur le connecteur et retirezle. REMARQUE : Enroulez immédiatement le connecteur avec du ruban isolant afin d'éviter tout court-circuit dû au contact des deux fils.

Les déchets de produits électriques ne doivent pas être jetés avec les déchets ménagers. Veuillez les recycler dans les structures existantes. Contactez les autorités locales ou votre revendeur pour des conseils en matière de recyclage.

Dépannage

Problème	Cause Possible	Solution
Le robot ne récupère pas de débris.	Batterie faible. Rechargez à nouveau le	robot.
	Le rotor est coincé.	Éteignez le robot et effectuez un contrôle visuel du trou sous les débris.Si vous avez besoin d'aide, veuillez visiter la section assistance de notre site web, www.bestwaycorp.com.ATTENTION! Assurez-vous que le robot est éteint avant de procéder à la maintenance du produit.
	Le rotor est cassé.	Si vous avez besoin d'aide, veuillez visiter la section assistance de notre site web, www.bestwaycorp.com.
	Le compartiment à débris est plein.	Nettoyez le compartiment à débris et le couvercle du filtre.
Le robot s'est arrêté de bouger au milieu de la piscine (la tête pivotante continue de tourner).	Le robot a été arrêté par un obstacle.	Vérifiez si un objet obstrue le nettoyeur. Retirez l'obstacle.
	Le robot est arrêté par la force d'aspiration de la bonde de fond principale de la piscine.	Éteignez le système de filtration (voir les instructions dans le manuel).
Le robot ne couvre pas l'ensemble de la piscine / ne se déplace pas le long du mur de la piscine.	Le compartiment à débris est plein.	Nettoyez le compartiment à débris
	La durée de fonctionnement est plus courte que prévu.	Nettoyez le compartiment du filtre et rechargez à nouveau le robot pendant 5-6 heures
	Le sens de déplacement est interrompu par la circulation d'eau générée par le système de filtration.	Éteignez le système de filtration (voir les instructions dans le manuel).
	La roue est bloquée.	Vérifiez et éliminez les débris sur la roue.
	La position de la goupille de verrouillage n'est pas correcte / un déflecteur est nécessaire.	Suivez les instructions du manuel pour la configuration correcte de la position de la goupille de verrouillage et mettez en place le déflecteur.
	Le robot se déplace le long du mur de la piscine ronde.	Assurez-vous que les déflecteurs ont été installés (voir instructions dans le manuel).
Robot coincé dans un endroit étroit de la piscine creusée.	Espace insuffisant pour que le robot change de direction.	Suivez les instructions du manuel pour placer des déflecteurs aux deux extrémités du robot.
Le robot se déplace lentement.	Le compartiment à débris est plein.	Nettoyez le compartiment à débris et le couvercle du filtre.
La tête pivotante ne tourne pas ou tourne lentement de manière notable.	La partie inférieure de la tête pivotante est bloquée.	Détachez la tête pivotante et l'anneau amortisseur conformément aux instructions du paragraphe « Comment retirer le bloc batterie » dans le manuel, puis :- Ôtez les débris coincés- Vérifiez que l'anneau amortisseur et la plaque du fond sont installés correctement (reportez-vous aux schémas ci-dessous)- Examinez l'anneau amortisseur pour voir s'il est abîmé ou usé.Remplacez-le par un neuf si nécessaire
	L'ailette latérale est bloquée.	Vérifiez et éliminez tout débris qui empêche le mouvement de l'ailette.
	L'anneau amortisseur du pivot est cassé.	Remplacez par un nouvel anneau amortisseur de pivot.Si vous avez besoin d'aide, veuillez visiter la section assistance de notre site web, www.bestwaycorp.com.
Des débris s'échappent du robot.	Le clapet de la bouche d'aspiration (sur la partie inférieure de l'aspirateur) est cassé.	Le clapet de la bouche d'aspiration fonctionne comme une porte pour empêcher que les débris ne s'échappent du compartiment à débris.Si vous avez besoin d'aide, veuillez visiter la section assistance de notre site web, www.bestwaycorp.com.
	La plaque de filtration drainante est cassée ou n'est pas en place.	Assurez-vous que la plaque de filtration drainante est en place et remplacez-la par une nouvelle si nécessaire avant la prochaine utilisation.
Des débris s'échappent du couvercle de filtre.	Le couvercle de filtre est endommagé.	Remplacez-le par un autre couvercle de filtre. Si vous avez besoin d'aide, veuillez visiter la section assistance de notre site web, www.bestwaycorp.com.
Le flotteur coule.	Le flotteur est cassé et de l'eau pénètre à l'intérieur.	Remplacez-le par un nouveau flotteur.Si vous avez besoin d'aide, veuillez visiter la section assistance de notre site web, www.bestwaycorp.com.
Le robot ne parvient pas être chargé / rechargé.	La batterie est endommagée.	Si vous avez besoin d'aide, veuillez visiter la section assistance de notre site web, www.bestwaycorp.com.ATTENTION !N'OUVREZ PAS le robot et ne remplacez pas la batterie par vous-même. Cela pourrait entraîner des blessures graves voire mortelles et cela aurait pour conséquence l'annulation de la garantie.
	Le câble de recharge n'est pas complètement branché avec l'adaptateur externe et le robot.	Assurez-vous que le câble du chargeur est branché avec l'adaptateur externe et le robot de manière correcte et complète.Reportez-vous au manuel d'instructions.
	L'adaptateur externe est hors d'usage.	Si vous avez besoin d'aide, veuillez visiter la section assistance de notre site web, www.bestwaycorp.com.ATTENTION ! Si vous utilisez le mauvais adaptateur externe, cela aura pour conséquence une détérioration du robot/de la batterie et une annulation de la garantie.
