Flowclear 58482 - Robot aspirador BESTWAY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspirador robot para piscina
Marca	Bestway
Modelo	Flowclear 58482
Uso	Limpieza del fondo de piscinas elevadas y enterradas
Alimentación	Batería de iones de litio recargable
Adaptador de corriente	DSS18-0842000 (entrada 100-240 V, salida 8,4 V / 2 A)
Tiempo de carga	5 a 6 horas
Profundidad de funcionamiento máxima	3 metros
Temperatura máxima del agua	35 °C
Método de limpieza	Aspiración mediante boquilla inferior, filtración interna en un compartimento de residuos
Desplazamiento	Propulsión por chorro de agua, trayectoria aleatoria con cabezal giratorio de 180° y aleta lateral
Sistema de flotación	Flotador integrado para mantenerse en superficie y guiado
Piezas desmontables	Aleta lateral, filtro, flotador, anillo amortiguador, placa de filtración
Seguridad	Parada automática en caso de obstáculo, desconectar antes del mantenimiento, no abrir la batería
Mantenimiento	Limpieza del filtro después de cada uso, carga completa antes del almacenamiento, recarga cada 3 meses si no se usa
Almacenamiento	En un lugar seco, ventilado, protegido del sol y fuentes de calor, temperatura 10-25 °C
Batería	Iones de litio recargable, no abrir, reciclaje obligatorio
Medio ambiente	Reciclaje obligatorio de la batería y componentes electrónicos

Preguntas frecuentes - Flowclear 58482 BESTWAY

¿Cómo cargar el robot Flowclear 58482?

Asegúrese de que el robot esté apagado (interruptor en OFF). Conecte el cable de carga al adaptador externo suministrado y luego al robot. El indicador en el adaptador se vuelve rojo durante la carga y cambia a verde cuando está completamente cargado. La carga completa dura 5 a 6 horas.

¿Qué hacer si el robot no recoge los residuos?

Primero verifique la carga de la batería. Si la batería está baja, recárguela. Luego, verifique que el rotor no esté bloqueado por residuos. Limpie el compartimento de residuos y el filtro. Si el problema persiste, consulte el soporte en línea.

¿Por qué se detiene el robot en medio de la piscina?

El robot puede estar bloqueado por un obstáculo o por la fuerza de succión del desagüe de fondo. Retire cualquier obstáculo y apague el sistema de filtración de la piscina durante la limpieza.

¿Cómo limpiar el filtro del robot?

Abra el compartimento de residuos, retire el filtro y enjuáguelo con agua dulce. Asegúrese de que esté seco antes de volver a colocarlo. No use detergente.

¿Cómo almacenar el robot Flowclear 58482?

Limpie y seque cuidadosamente el robot. Vacíe toda el agua del compartimento. Cargue completamente la batería. Guárdelo en un lugar seco, ventilado, protegido del sol, calor y productos químicos, a una temperatura de 10-25 °C. Recargue la batería al menos una vez cada tres meses.

La duración de funcionamiento es más corta de lo esperado, ¿qué hacer?

Limpie el filtro y el compartimento de residuos. Cargue completamente el robot durante 5 a 6 horas. Si el problema persiste, la batería puede estar agotada; comuníquese con el soporte.

¿Cómo ajustar la trayectoria del robot?

Use el pasador de bloqueo ubicado en la rueda. En posición de fábrica, la trayectoria es recta. Si es demasiado curvada, retire el pasador e insértelo en el orificio superior para aumentar la curva. Siga los diagramas del manual.

¿Qué hacer si el cabezal giratorio no gira correctamente?

Desenganche el cabezal giratorio y el anillo amortiguador. Retire los residuos atascados, verifique que el anillo no esté dañado y que la placa inferior esté correctamente instalada. Reemplace el anillo si es necesario.

¿Cómo reemplazar la aleta lateral?

Desenganche la aleta usada de su eje y encaje la nueva en su lugar. Asegúrese de que gire libremente. Hay aletas de repuesto disponibles en el sitio web de Bestway.

El flotador se hunde, ¿qué hacer?

Si el flotador está dañado y se filtra agua, debe reemplazarse por uno nuevo. Comuníquese con el soporte de Bestway para obtener una pieza de repuesto.

MANUAL DE USUARIO Flowclear 58482 BESTWAY

Si necesitas ayuda visite www.bestway.com/support RECOMENDAMOS NO DEVOLVER EL PRODUCTO A LA TIENDA ¿Dudas? ¿Problemas? ¿Faltan piezas? Para FAQ, manuals, videos o piezas de repuesto, por favor visita bestway.com/support

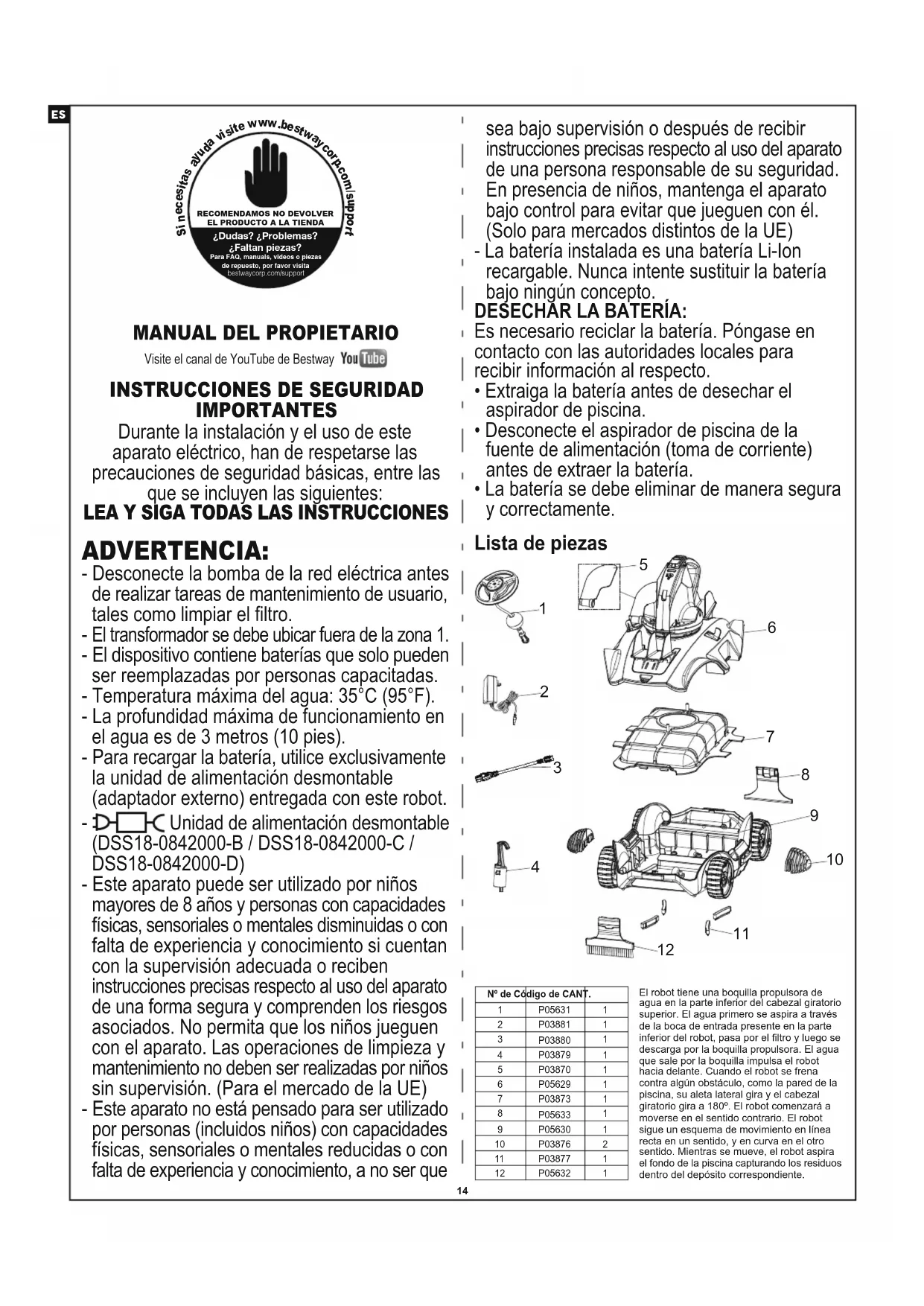

MANUAL DEL PROPIETARIO

Visite el canal de YouTube de Bestway

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Durante la instalación y el uso de este aparato eléctrico, han de respetarse las precauciones de seguridad básicas, entre las que se incluyen las siguientes:

LEA Y SIGA TODAS LAS INSTRUCCIONES

ADVERTENCIA:

• Desconecte la bomba de la red eléctrica antes de realizar tareas de mantenimiento de usuario, tales como limpiar el filtro.
• El transformador se debe ubicar fuera de la zona 1.
• El dispositivo contiene baterías que solo pueden ser reemplazadas por personas capacitadas.
• Temperatura máxima del agua: 35°C (95°F).
• La profundidad máxima de funcionamiento en el agua es de 3 metros (10 pies).
• Para recargar la batería, utilice exclusivamente la unidad de alimentación desmontable (adaptador externo) entregada con este robot.
• D□C Unidad de alimentación desmontable (DSS18-0842000-B / DSS18-0842000-C / DSS18-0842000-D)
• Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales disminuidas o con falta de experiencia y conocimiento si cuentan con la supervisión adecuada o reciben instrucciones precisas respecto al uso del aparato de una forma segura y comprenden los riesgos asociados. No permita que los niños jueguen con el aparato. Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión. (Para el mercado de la UE)
• Este aparato no está pensado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, a no ser que

sea bajo supervisión o después de recibir instrucciones precisas respecto al uso del aparato de una persona responsable de su seguridad. En presencia de niños, mantenga el aparato bajo control para evitar que jueguen con él. (Solo para mercados distintos de la UE)

- La batería instalada es una batería Li-Ion recargable. Nunca intente sustituir la batería bajo ningún concepto.

DESECHÁR LA BATERÍA:

Es necesario reciclar la batería. Póngase en contacto con las autoridades locales para recibir información al respecto.

• Extraiga la batería antes de desechar el aspirador de piscina.
• Desconecte el aspirador de piscina de la fuente de alimentación (toma de corriente) antes de extraer la batería.
• La batería se debe eliminar de manera segura y correctamente.

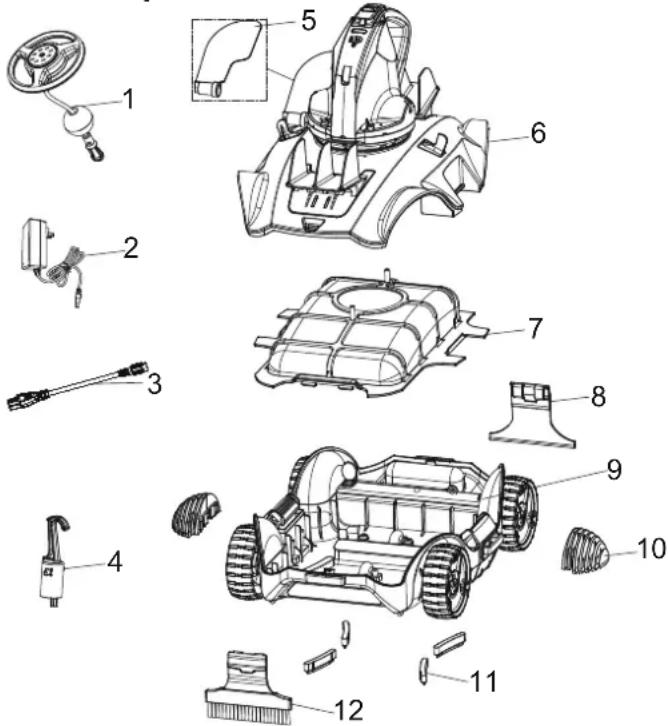

Lista de piezas

El robot tiene una boquilla propulsora de agua en la parte inferior del cabezal giratorio superior. El agua primero se aspira a través de la boca de entrada presente en la parte inferior del robot, pasa por el filtro y luego se descarga por la boquilla propulsora. El agua que sale por la boquilla impulsa el robot hacia delante. Cuando el robot se frena contra algún obstáculo, como la pared de la piscina, su aleta lateral gira y el cabezal giratorio gira a 180°. El robot comenzará a moverse en el sentido contrario. El robot sigue un esquema de movimiento en línea recta en un sentido, y en curva en el otro sentido. Mientras se mueve, el robot aspira el fondo de la piscina capturando los residuos dentro del depósito correspondiente.

Montaje y funcionamiento

ADVERTENCIA Para la carga

- Utilice exclusivamente el adaptador externo original y el cable de carga entregado con el equipo.

- Compruebe que el puerto del robot y el del cargador estén limpios y secos antes de enchufar.

- Compruebe que el robot esté apagado, llevando el interruptor a la posición de OFF antes de cargar.

- Cargue completamente el robot (durante 5-6 horas) antes de utilizarlo por primera vez.

- Testigo de encendido: Apagado - Alimentación desactivada / falta de alimentación

Encendido - Alimentación activada

Luz parpadeante - La carga de la batería se agotará en 10 minutos.

Nota: Cuando el robot empieza a cargarse, el testigo del adaptador externo emite una luz roja. Cuando el robot está casi completamente cargado, el testigo emite una luz verde.

124

Perno de bloqueo fijo Izquierda Derecha Izquierda Derecha

Configuración de fábrica del perno para todos los tipos de piscina.
Si la trayectoria del robot tiene una curva muy pronunciada, retire el perno y colóquelo en este orificio. Compruebe que el eje de la rueda se encuentre debajo del eje.
Para aumentar la curva de la trayectoria, retire el perno del orificio y colóquelo en el orificio presente encima del orificio del perno, como se ve en la figura.

7

Nota: Haga palanca para separar la cubierta del flotador y suelte la cuerda del flotador hasta la profundidad del agua de la piscina, más, aproximadamente, otro medio metro (19,7 pulg.).

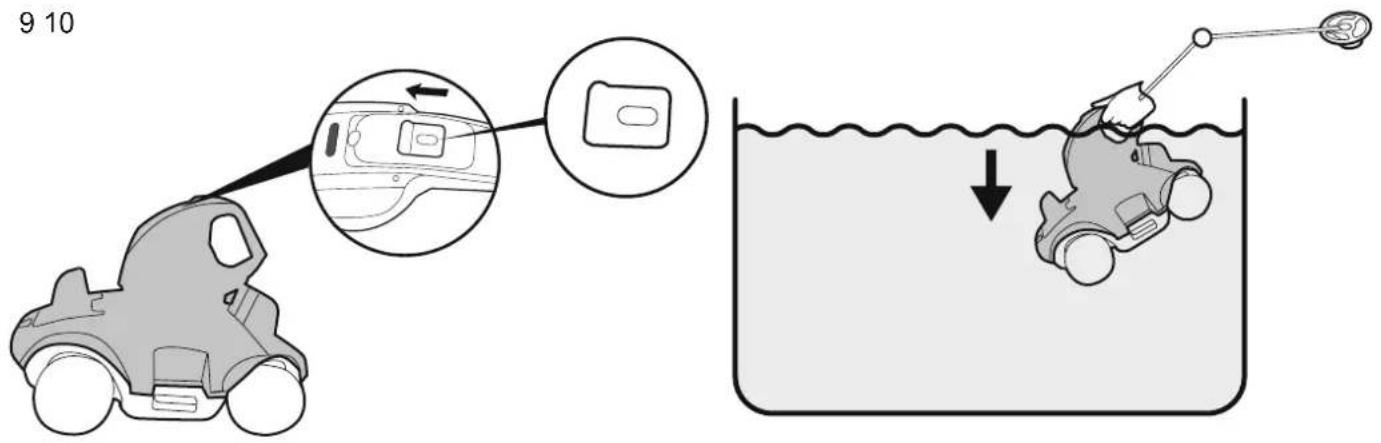

9 10 ↓

11

12

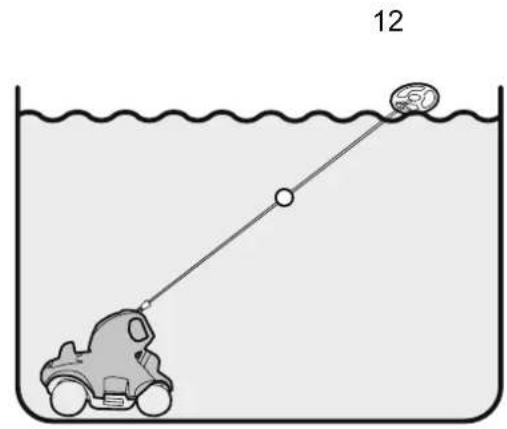

1. 2. 2. Nota: Si el flotador está demasiado lejos para alcanzarlo con la mano, utilice el gancho entregado. Coloque el gancho en el mango telescópico (no incluido) y luego utilice el gancho para recuperar el flotador.

Nota: Si el flotador está demasiado lejos para alcanzarlo con la mano, utilice el gancho entregado. Coloque el gancho en el mango telescópico (no incluido) y luego utilice el gancho para recuperar el flotador.

13

14

15

16

Nota: 1. Se recomienda apagar el sistema de filtración, ya que la circulación del agua en la piscina puede afectar el patrón de movimiento del robot.
2. Retire la escalerilla, el recogehojas de superficie y otros objetos que estén flotando en la piscina, ya que podrían obstruir el movimiento del flotador del robot y, por consiguiente, también el movimiento del robot.
3. Si está utilizando una piscina de agua salada, compruebe que toda la sal esté disuelta antes de colocar el robot en el agua.

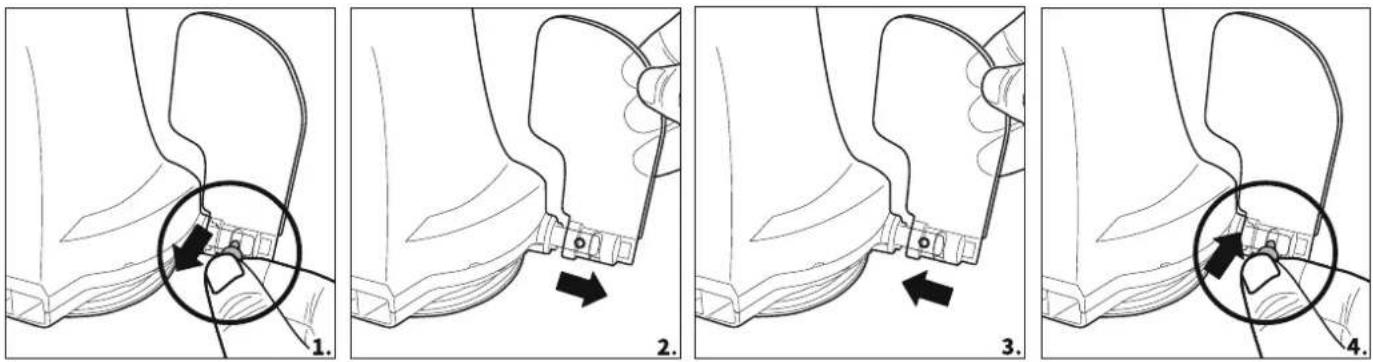

Reemplazo de la aleta

Mantenimiento y almacenamiento

1. La batería se descarga durante el almacenamiento. Asegúrese de cargar completamente el robot antes de guardarlo.
2. Debe recargar la batería por lo menos una vez cada tres meses cuando no se use el robot.
3. Desenchufe el adaptador externo de la toma de corriente, y luego desenchufe el cable de carga del adaptador externo y del robot.
4. Desmonte los accesorios del robot. Si fuera necesario, aclare el robot y sus accesorios con agua limpia. NO utilice detergentes.
5. Compruebe haber vaciado toda el agua del robot antes de almacenarlo.
6. Use un paño húmedo para limpiar el robot y sus accesorios, y séquelos bien.
7. Guárdelo en un lugar bien ventilado y protegido de la luz del sol, del calor, de fuentes de ignición, de productos químicos para piscina y fuera del alcance de los niños.
   La temperatura ambiente de almacenamiento debe ser de 10°C a 25°C (50°F a 77°F). NOTA: Una temperatura más alta puede disminuir la vida útil de la batería.

Extracción de la batería

Herramientas aconsejadas (no incluidas): Destornillador.

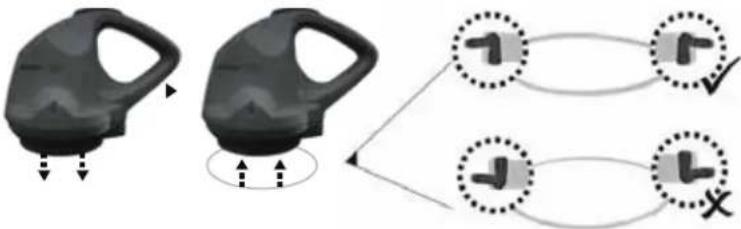

1. Suelte la cubierta superior (premontada con el cabezal giratorio). Voltee la cubierta y suelte el cabezal giratorio, girando hacia la izquierda su placa de bloqueo inferior. Retire el anillo regulador giratorio.

1. Use el destornillador para aflojar los 4 tornillos presentes en la parte inferior del cabezal, para soltar en primer lugar la placa inferior. Use el destornillador para aflojar todos los tornillos de la base, como se ve en la figura. Retire el impulsor y luego haga palanca en la base y retírela para dejar a la vista el interior del cabezal.

1. Retire el paquete de baterías para dejar a la vista el PCBA. Para soltar el cable de conexión de la batería, presione el clip del conector y luego tire de él hacia afuera. NOTA: Envuelva inmediatamente el conector con cinta aisladora, para evitar cortocircuitos provocados por el contacto de los dos terminales del cable.

Los productos eléctricos no deben desecharse con la basura doméstica. Recicle en las instalaciones correspondientes.

Consulte con las autoridades locales o su distribuidor para obtener consejos de reciclaje.

Resolución de problemas

Problema	Causa posible	Solución
El robot no aspira residuos.	Poca carga de la batería. Vuelva a cargar el robot.
	El propulsor está atascado.	Apague el robot y controle visualmente el orificio debajo de los residuos. Para recibir asistencia, visite la sección de soporte de nuestro sitio web: www.bestwaycorp.com.ADVERTENCIA Asegúrese de que el robot esté apagado antes de efectuar el mantenimiento del producto.
	El propulsor está roto.	Para recibir asistencia, visite la sección de soporte de nuestro sitio web: www.bestwaycorp.com.
	El depósito de residuos está lleno.	Limpie el depósito de residuos y la cubierta del filtro.
El robot dejó de moverse en el medio de la piscina (el cabezal giratorio sigue funcionando).	El robot se detuvo por la presencia de un obstáculo.	Controle si hay algún objeto obstruyendo el limpiador. Retire el obstáculo.
	El robot se detuvo por la fuerza de aspiración del desagüe de suelo principal de la piscina.	Apague el sistema de filtrado (consulte las instrucciones en el manual).
El robot no cubre la piscina completa / se mueve a lo largo de la pared de la piscina.	El depósito de residuos está lleno.	Limpie el depósito de residuos
	El tiempo de funcionamiento es inferior al previsto.	Limpie el depósito del filtro y recargue otra vez el robot durante 5-6 horas.
	Se interrumpe el sentido de desplazamiento por la circulación de agua provocada por el sistema de filtrado.	Apague el sistema de filtrado (consulte las instrucciones en el manual).
	La rueda está atascada.	Controle y limpie la rueda.
	El perno de bloqueo de posición no es correcto / se necesita un parachoques.	Siga las instrucciones del manual para la posición correcta del perno de bloqueo de posición y coloque un parachoques.
	El robot se desplaza a lo largo de la pared de una piscina redonda.	Compruebe que se hayan instalado los parachoques (consulte las instrucciones en el manual).
El robot queda atascado en un espacio estrecho de una piscina enterrada.	Falta espacio para que el robot pueda cambiar de dirección.	Siga las instrucciones del manual para colocar parachoques en ambos extremos del robot.
El robot se mueve con lentitud.	El depósito de residuos está lleno.	Limpie el depósito de residuos y la cubierta del filtro.
El cabezal giratorio no gira, o gira muy lentamente.	La parte inferior del cabezal giratorio está atascada.	Separe el cabezal giratorio y el anillo de suavizado según las instrucciones de la sección «Cómo extraer la batería del manual» y después:- Elimine los residuos atascados.- Compruebe que el anillo de suavizado y la placa inferior están correctamente instalados (consulte los diagramas que figuran a continuación).- Inspeccione el anillo de alisado por si hay daños y desgaste. Reemplácelo con uno nuevo si es necesario.
	La aleta lateral está atascada.	Controle y elimine los residuos que impiden el movimiento de la aleta.
	El anillo regulador giratorio está roto.	Cámbielo por un anillo regulador giratorio nuevo.Para recibir asistencia, visite la sección de soporte de nuestro sitio web: www.bestwaycorp.com.
Los residuos salen por el robot.	La aleta de la boca de aspiración (en la parte inferior del limpiador) está rota.	La aleta de la boca de aspiración funciona como una puerta, para impedir que los residuos salgan del depósito correspondiente.Para recibir asistencia, visite la sección de soporte de nuestro sitio web: www.bestwaycorp.com.
	La placa del filtro de vaciado está rota o fuera de lugar.	Compruebe que la placa del filtro de vaciado esté en su sitio y, si fuera necesario, cámbiela por una nueva antes de volver a utilizar el equipo.
Los residuos salen por la cubierta del filtro.	La red de la cubierta del filtro está dañada.	Cámbiela por una cubierta de filtro nueva. Para recibir asistencia, visite la sección de soporte de nuestro sitio web: www.bestwaycorp.com.
El flotador se hunde	El flotador está roto y entra agua.	Cámbielo por un flotador nuevo.Para recibir asistencia, visite la sección de soporte de nuestro sitio web: www.bestwaycorp.com.
El robot no se puede cargar / recargar.	La batería está dañada.	Para recibir asistencia, visite la sección de soporte de nuestro sitio web: www.bestwaycorp.com.ADVERTENCIANO abra el robot ni sustituya la batería usted mismo. Esto podría conllevar daños graves o incluso fatales y la garantía quedaría sin validez.
	El cable de carga no está completamente enchufado en el adaptador externo y en el robot.	Compruebe que el cable de carga esté bien enchufado en el adaptador externo y en el robot.Consulte el manual de instrucciones.
	El adaptador externo está averiado.	Para recibir asistencia, visite la sección de soporte de nuestro sitio web: www.bestwaycorp.com.ADVERTENCIAUtilizar el adaptador externo incorrecto podría causar daños en el robot / batería y dejar la garantía sin validez.
