Flowclear 58482 - робот-пылесос BESTWAY - Бесплатное руководство пользователя

Тип продукта	Робот-пылесос для бассейна
Бренд	Bestway
Модель	Flowclear 58482
Использование	Очистка дна наземных и заглубленных бассейнов
Питание	Перезаряжаемая литий-ионная батарея
Сетевой адаптер	DSS18-0842000 (вход 100-240 В, выход 8,4 В / 2 А)
Время зарядки	5-6 часов
Максимальная рабочая глубина	3 метра
Максимальная температура воды	35 °C
Метод очистки	Всасывание через нижнее сопло, внутренняя фильтрация в отсеке для мусора
Перемещение	Водометный движитель, случайная траектория с поворотной головкой на 180° и боковым крылом
Система плавучести	Встроенный поплавок для удержания на поверхности и управления
Съемные детали	Боковое крыло, фильтр, поплавок, демпферное кольцо, фильтрующая пластина
Безопасность	Автоматическая остановка при препятствии, отключать перед обслуживанием, не вскрывать батарею
Обслуживание	Очистка фильтра после каждого использования, полная зарядка перед хранением, подзарядка каждые 3 месяца при бездействии
Хранение	В сухом, проветриваемом месте, защищенном от солнца и источников тепла, температура 10-25 °C
Батарея	Литий-ионная перезаряжаемая, не вскрывать, обязательная утилизация
Окружающая среда	Обязательная утилизация батареи и электронных компонентов

Часто задаваемые вопросы - Flowclear 58482 BESTWAY

Как зарядить робот Flowclear 58482?

Убедитесь, что робот выключен (переключатель в положении OFF). Подключите зарядный кабель к прилагаемому внешнему адаптеру, затем к роботу. Индикатор на адаптере становится красным во время зарядки и зеленым после полной зарядки. Полная зарядка занимает 5-6 часов.

Что делать, если робот не собирает мусор?

Сначала проверьте заряд батареи. Если батарея разряжена, зарядите ее. Затем проверьте, не заблокирован ли ротор мусором. Очистите отсек для мусора и фильтр. Если проблема не исчезнет, обратитесь в онлайн-поддержку.

Почему робот останавливается посередине бассейна?

Робот может быть заблокирован препятствием или силой всасывания донного слива. Удалите все препятствия и выключите систему фильтрации бассейна во время очистки.

Как чистить фильтр робота?

Откройте отсек для мусора, извлеките фильтр и промойте его пресной водой. Убедитесь, что он сухой, прежде чем установить на место. Не используйте моющие средства.

Как хранить робот Flowclear 58482?

Тщательно очистите и высушите робота. Слейте всю воду из отсека. Полностью зарядите батарею. Храните в сухом, проветриваемом месте, защищенном от солнца, тепла и химикатов, при температуре 10-25 °C. Подзаряжайте батарею не реже одного раза в три месяца.

Время работы меньше ожидаемого, что делать?

Очистите фильтр и отсек для мусора. Полностью зарядите робота в течение 5-6 часов. Если проблема не исчезнет, возможно, батарея изношена; обратитесь в поддержку.

Как отрегулировать траекторию робота?

Используйте стопорный штифт на колесе. В заводском положении траектория прямая. Если она слишком изогнута, выньте штифт и вставьте его в отверстие сверху, чтобы увеличить кривизну. Следуйте схемам в руководстве.

Что делать, если поворотная головка вращается неправильно?

Отсоедините поворотную головку и демпферное кольцо. Удалите застрявший мусор, проверьте, не повреждено ли кольцо и правильно ли установлена нижняя пластина. При необходимости замените кольцо.

Как заменить боковое крыло?

Отсоедините изношенное крыло от оси и защелкните новое на его место. Убедитесь, что оно свободно вращается. Запасные крылья доступны на сайте Bestway.

Поплавок тонет, что делать?

Если поплавок поврежден и в него проникает вода, его необходимо заменить новым. Свяжитесь со службой поддержки Bestway для получения запасной части.

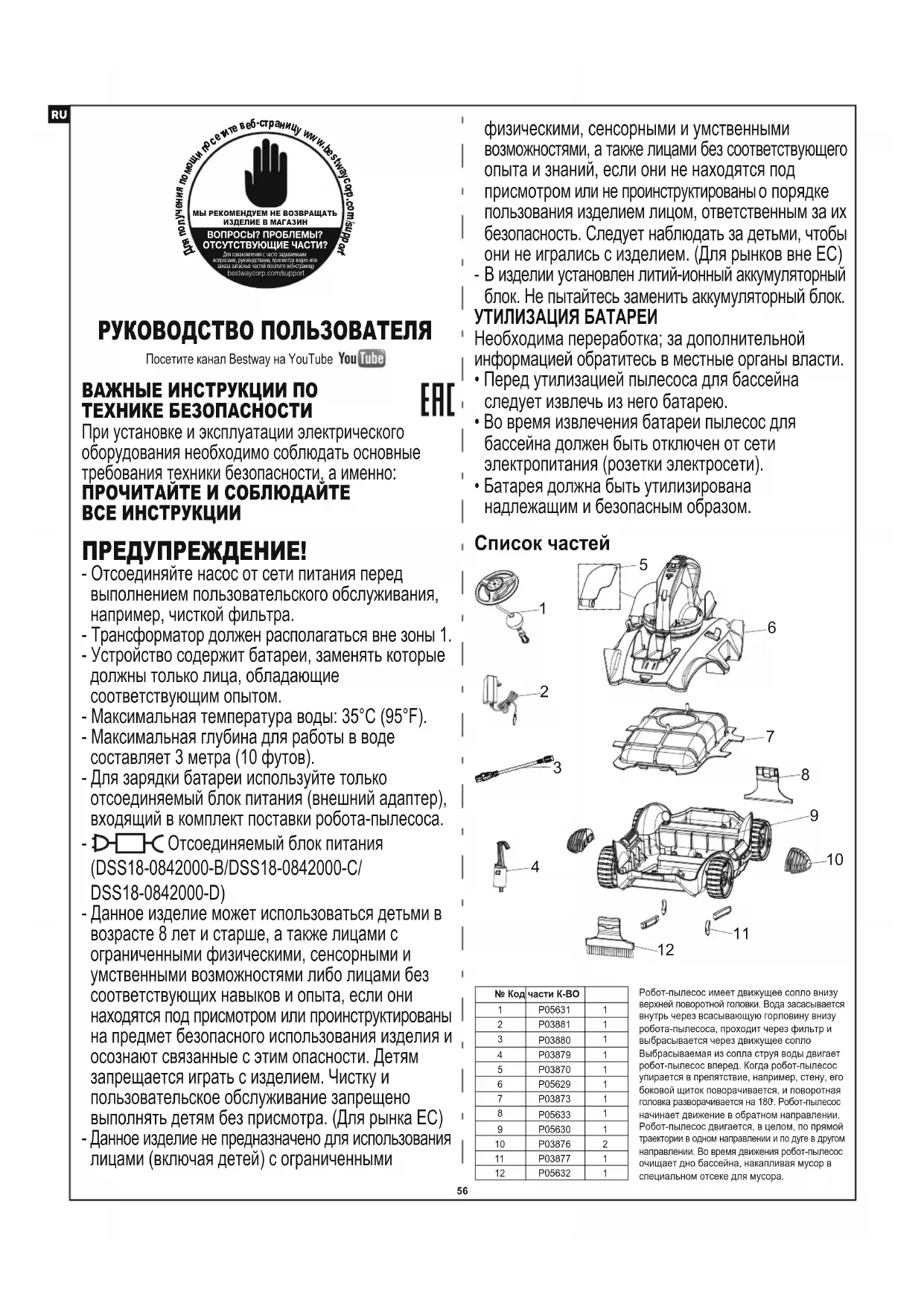

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Flowclear 58482 BESTWAY

ПОУЧЕЛЯ ПОЮМИ ПО СЕ ИТЕ ВЕБ-СТРАНИЦУ WWW.BESTWEI.COP.COM/SPARAT МИЫ РЕКОМЕНДУЕМ НЕ ВОЗВРАЩАТЬ ИЗДЕЛИЕ В МАГАЗИН ВОПРОСЫ? ПРОБЛЕМЫ? ОСТУСТВУЮЩИЕ ЧАСТИ? Для включаяся к чисто здравлением вспожия, реконструкция, прохема захр. на зака захр. на where подите вб-сряци? bestwespoor.com/support

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

EAC

При установке и эксплуатации электрического оборудования необходимо соблюдать основные требования техники безопасности, а именно: ПРОЧИТАЙТЕ И СОБЛЮДАЙТЕ ВСЕ ИНСТРУКЦИИ

ПРЕДУПРЕЖДЕНИЕ!

• Отсоединяйте насос от сети питания перед выполнением пользовательского обслуживания, например, чисткой фильтра.
• Трансформатор должен располагаться вне зоны 1.
• Устройство содержит батареи, заменять которые должны только лица, обладающие соответствующим опытом.
• Максимальная температура воды: 35°C (95°F).
• Максимальная глубина для работы в воде составляет 3 метра (10 футов).
• Для зарядки батареи используйте только отсоединяемый блок питания (внешний адаптер), входящий в комплект поставки робота-пылесоса.
• D□C Отсоединяемый блок питания (DSS18-0842000-B/DSS18-0842000-C/DSS18-0842000-D)
• Данное изделие может использоваться детьми в возрасте 8 лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными возможностями либо лицами без соответствующих навыков и опыта, если они находятся под присмотром или проинструктированы на предмет безопасного использования изделия и осознают связанные с этим опасности. Детям запрещается играть с изделием. Чистку и пользовательское обслуживание запрещено выполнять детям без присмотра. (Для рынка ЕС)
• Данное изделие не предназначено для использования лицами (включая детей) с ограниченными

физическими, сенсорными и умственными возможностями, а также лицами без соответствующего опыта и знаний, если они не находятся под присмотром или не проинструктированы о порядке пользования изделием лицом, ответственным за их безопасность. Следует наблюдать за детьми, чтобы они не игрались с изделием. (Для рынков вне ЕС)

- В изделии установлен литий-ионный аккумуляторный блок. Не пытайтесь заменить аккумуляторный блок.

УТИЛИЗАЦИЯ БАТАРЕЙ

Необходима переработка; за дополнительной информацией обратитесь в местные органы власти.

• Перед утилизацией пылесоса для бассейна следует извлечь из него батарею.
- Во время извлечения батареи пылесос для бассейна должен быть отключен от сети электропитания (розетки электросети).
- Батарея должна быть утилизирована надлежащим и безопасным образом.

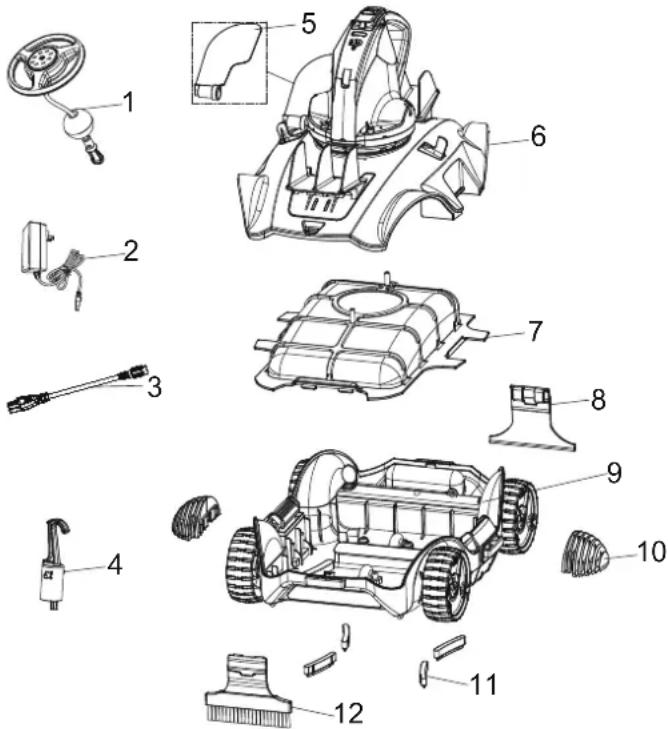

Список частей

Робот-пылесос имеет движущее сопло внизу верхней поворотной головки. Вода засасывается внутрь через всасывающую горловину внизу робота-пылесоса, проходит через фильтр и выбрасывается через движущее сопло Выбрасываемая из сопла струя воды двигает робот-пылесос вперед. Когда робот-пылесос упирается в препятствие, например, стену, его боковой щиток поворачивается, и поворотная головка разворачивается на 180°. Робот-пылесос начинает движение в обратном направлении. Робот-пылесос двигается, в целом, по прямой траектории в одном направлении и по дуге в другом направлении. Во время движения робот-пылесос очищает дно бассейна, накапливая мусор в специальном отсеке для мусора.

Сборка и эксплуатация

ПРЕДУПРЕЖДЕНИЕ по зарядке

- Используйте только оригинальный внешний адаптер и входящий в комплект зарядный кабель.

• Перед подключением убедитесь, что робот-пылесос и зарядный порт чистые и сухие.

• Перед началом процесса зарядки убедитесь, что робот-пылесос выключен, передвинув выключатель в положение OFF (ВЫКЛ.).

• Перед первым использованием полностью зарядите робот-пылесос (около 5-6 часов).

- Индикатор питания: Не горит – питание отключено/отсутствует

Горит – питание включено

Мигающий индикатор – батарея разрядится в течение 10 минут.

Примечание. Как только робот-пылесос начнет заряжаться, индикатор на внешнем адаптере загорится красным. Когда робот-пылесос будет почти полностью заряжен, индикатор станет зеленым.

124

3 4.5-5 h КРАСНЫЙ СВЕТОДИОД – заряжается ЗЕЛЕНЫЙ СВЕТОДИОД – заряжено

5

Закрытый фиксатор Левая Правая Правая

Заводская настройка фиксатора для всех типов бассейнов.
Если траектория робота-пылесоса слишком изогнутая, выньте фиксатор и вставьте его в это отверстие. Убедитесь, что колесная ось располагается ниже оси.
Чтобы увеличить изогнутость траектории, выньте фиксатор из отверстия и вставьте его в отверстие, расположенное выше отверстия фиксатора, как показано.

7

Примечание. Подденьте, чтобы отсоединить, крышку поплавка и отметайте трос на длину, равную глубине воды в бассейне плюс около 0,5 м (19,7 дюйма).

9 10 ↓

11
12

Примечание. Если поплавок находится слишком далеко, чтобы достать до него рукой, воспользуйтесь входящим в комплект крючком. Установите крючок на телескопическую штангу (в комплект не входит), а затем с помощью крючка достаньте поплавок.

1. Рекомендуется выключить систему фильтрации, поскольку циркуляция воды в бассейне может повлиять на схему движения робота-пылесоса.
2. Удалите из бассейна лестницу для бассейна, поверхностный скиммер и другие плавающие предметы, поскольку те могут помешать перемещению поплавка робота-пылесоса и, соответственно, перемещению самого робота-пылесоса.
3. Если вы используете бассейн с соленой водой, то прежде чем поместить робот-пылесос в воду, убедитесь, что вся соль полностью растворилась в воде.

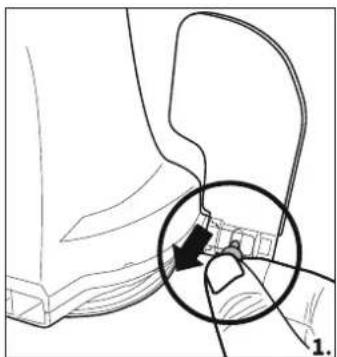

Замена щитка

Обслуживание и хранение

1. Во время хранения батарея разряжается за счет саморазряда. Перед хранением полностью зарядите робот-пылесос.
2. Подзаряжайте батарею минимум раз в три месяца, когда пылесос не используется.
3. Отсоедините внешний адаптер от розетки электросети, а затем отсоедините зарядный кабель от внешнего адаптера и робота-пылесоса.
4. Отсоедините принадлежности от робота-пылесоса. При необходимости промойте робот-пылесос и принадлежности свежей водой. НЕ используйте моющие средства.
   • Перед тем как поместить робот-пылесос на хранение обязательно слейте из него всю воду.
5. Очистите робот-пылесос и принадлежности влажной тканью и дайте им высохнуть.
   • Храните их в хорошо проветриваемом месте вдали от солнечного света, тепла, источников возгорания, химических средств для бассейна и от детей. Температура окружающего воздуха при хранении должна быть в пределах от +10°C до +25°C (50-77°F). ПРИМЕЧАНИЕ. Более высокая температура может сократить срок службы батареи.

Извлечение батарейного блока

Рекомендуемые инструменты (в комплект не входят): Отвертка.

1. Отсоедините верхнюю крышку (с установленной на ней поворотной головкой) Переверните крышку вверх дном и отсоедините поворотную головку, повернув против часовой стрелки ее нижнюю запирающую пластину. Снимите выглаживающее кольцо поворотной головки.

1. С помощью отвертки открытите 4 винта, расположенные на дне головки, чтобы снять сначала нижнюю пластину. С помощью отвертки открытите все винты на основании, как показано. Извлеките крыльчатку, а затем подденьте и снимите основание, чтобы открыть доступ к внутренней полости головки.

1. Извлеките батарейный блок, чтобы получить доступ к электронному блоку на печатной плате. Чтобы отсоединить соединительный провод батареи, нажмите язычок пружинного коннектора и вытяните провод. ПРИМЕЧАНИЕ. Немедленно оберните коннектор изоляционной лентой во избежание короткого замыкания вследствие контакта двух клемм.

Утилизируемые электротехнические изделия запрещается выбрасывать с бытовым мусором. Отправьте изделия на предприятия по переработке при наличии таковых. Для получения дополнительной информации о переработке обратитесь к местным властям или продавцу изделия.

Устранение неисправностей

Неисправность	Возможная причина	Способ устранения
Робот-пылесос не засасывает мусор.	Низкий заряд батареи. Снова зарядите робот-пылесос.
	Крыльчатку заклинило.	Выключите робот-пылесос и визуально проверьте отверстие под мусором. Для получения помощи посетите раздел поддержки на нашем веб-сайте www.bestwaycorp.com.ВНИМАНИЕ! Перед проведением технического обслуживания изделия убедитесь, что робот-пылесос выключен.
	Крыльчатка сломалась.	Для получения помощи посетите раздел поддержки на нашем веб-сайте www.bestwaycorp.com.
	Отсек для мусора заполнен.	Очистите отсек для мусора и крышку фильтра.
Робот перестал двигаться посреди бассейна (поворотная головка поворачивается).	Робот-пылесос остановлен препятствием.	Проверьте, не мешает ли какой-либо предмет движению робота-пылесоса. Удалите препятствие.
	Робот-пылесос остановлен силой всасывания от основного сливного отверстия в полу бассейна.	Отключите систему фильтрации (см. инструкцию в руководстве пользователя).
Робот-пылесос не проходит по всей площади дна бассейна / двигается вдоль стенки бассейна.	Отсек для мусора заполнен.	Очистите отсек для мусора
	Время работы меньше ожидаемого.	Очистите отсек фильтра и подзарядите робот-пылесос в течение 5-6 часов
	Траектория движения подверглась воздействию со стороны циркулирующей воды системы фильтрации.	Отключите систему фильтрации (см. инструкцию в руководстве пользователя).
	Колесико заклинило.	Проверьте и очистите колесико от мусора.
	Неправильное положение фиксатора/требуется бампер.	Установите фиксатор в нужное положение, следуя указаниям руководства пользователя, и установите бампер.
	Робот-пылесос двигается вдоль стенки круглого бассейна.	Убедитесь, что бамперы установлены (см. инструкции в руководстве пользователя).
Робот-пылесос застрял в узком месте врытого бассейна.	Недостаточно места для смены направления движения робота-пылесоса.	Установите бамперы с обеих сторон робота-пылесоса согласно инструкциям руководства пользователя.
Робот-пылесос двигается медленно.	Отсек для мусора заполнен.	Очистите отсек для мусора и крышку фильтра.
Поворотная головка не поворачивается или поворачивается значительно медленнее.	Основание поворотной головки заклинило.	Отсоедините поворотную головку и выглаживающее кольцо в соответствии с инструкциями в разделе «Извлечение аккумуляторного блока» руководства пользователя, затем:- Удалите застрявший мусор- Проверьте правильность установки выглаживающего кольца и нижней пластины (см. схемы ниже)- Проверьте выглаживающее кольцо на предмет возможных повреждений и износа. При необходимости замените новым
	Боковой щиток заклинило.	Проверьте и удалите весь мусор, препятствующий движению щитка.
	Повреждено выглаживающее кольцо поворотной головки.	Замените новым выглаживающим кольцом поворотной головки. Для получения помощи посетите раздел поддержки на нашем веб-сайте www.bestwaycorp.com.
Мусор выпадает из робота-пылесоса.	Сломан клапан всасывающей горловины (на нижней стороне пылесоса).	Клапан всасывающей горловины работает как дверь, не давая мусору выпадать из отсека для мусора. Для получения помощи посетите раздел поддержки на нашем веб-сайте www.bestwaycorp.com.
	Пластина сливного фильтра сломана или не на месте.	Перед следующим использованием проверьте, чтобы пластина сливного фильтра была на месте, или замените ее новой при необходимости.
Мусор выпадает из крышки фильтра	Повреждена сетка крышки фильтра.	Замените новой крышкой фильтра. Для получения помощи посетите раздел поддержки на нашем веб-сайте www.bestwaycorp.com.
Поплавок тонет.	Поплавок поврежден, и вода проникает внутрь.	Замените поплавок новым. Для получения помощи посетите раздел поддержки на нашем веб-сайте www.bestwaycorp.com.
Робот-пылесос не заряжается/не подзаряжается.	Батарея повреждена.	Для получения помощи посетите раздел поддержки на нашем веб-сайте www.bestwaycorp.com.ВНИМАНИЕ!НЕ открывайте робот-пылесос и не производите замену батареи самостоятельно. Это может привести к серьезным или смертельным травмам; кроме того, будет аннулирована гарантия.
	Зарядный кабель не полностью соединен с внешним адаптером и роботом-пылесосом.	Убедитесь, что зарядный кабель правильно и полностью подсоединен к внешнему адаптеру и роботу-пылесосу. Обратитесь к руководству пользователя.
	Внешний адаптер вышел из строя.	Для получения помощи посетите раздел поддержки на нашем веб-сайте www.bestwaycorp.com.ВНИМАНИЕ! Использование непригодного внешнего адаптера может привести к повреждению робота-пылесоса/батареи и аннулированию гарантии.
