HASZNÁLATI ÚTMUTATÓ Flowclear 58482 BESTWAY

FIGYELMEZTETÉS: - Mielőtt felhasználó által elvégezhető karbantartási műveletekhez, például szűrőtisztításhoz kezd, csatlakoztassa le a készüléket a hálózati tápellátásról. - Az áramátalakítónak az 1. zónán kívül kell lennie. - A készülék akkumulátorral rendelkezik, amely kizárólag szakképzett személy által cserélhető. - Maximális vízhőmérséklet: 35 °C (95 °F). - A maximális üzemi vízmélység 3 méter (10 láb). - Az akkumulátor töltéséhez kizárólag a robothoz mellékelt eltávolítható tápegységet (külső illesztőegységet) használja. - Eltávolítható tápegység

(DSS18-0842000-B / DSS18-0842000-C /

DSS18-0842000-D) - A készüléket használhatják 8 évnél idősebb gyermekek, illetve korlátozott fizikai, érzékszervi vagy szellemi képességekkel vagy tapasztalattal és ismeretekkel rendelkező személyek, amennyiben a készülék biztonságos használatára vonatkozó képzésben részesültek, amennyiben ismerik a használat veszélyeit, vagy ha valaki felügyeli őket. A termék nem gyermekjáték. A tisztítást és felhasználói karbantartást felügyelet nélkül gyermekek nem végezhetik. (EU-s piac esetén) - A készülék nem használható olyan személyek által, beleértve a gyermekeket, akik korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, akik nem rendelkeznek megfelelő tapasztalatokkal és ismeretekkel, hacsak az előbbi személyek biztonságáért felelős személy nem felügyeli őket, vagy ha az illető személy nem nyújt tájékoztatást a készülék használatának a vonatkozásában. A gyermekek felügyeletre szorulnak annak elkerülése érdekében, hogy a készüléket játéknak használják. (EU-n kívüli piac) - A telepített akkumulátor feltölthető Li-ion akkumulátorcsomagból áll. Soha ne tegyen kísérletet az akkumulátorcsomag cseréjére. AZ AKKUMULÁTOR ÁRTALMATLANÍTÁSA: Az akkumulátor újrahasznosítható alkatrész, ezért tájékoztatás ügyében forduljon a helyi hatósághoz.

• Az akkumulátort a leselejtezés előtt el kell távolítani a medenceporszívóból.

• Az akkumulátor eltávolítása előtt kötelezően válassza le a medenceporszívót a hálózati tápellátásról (elektromos kimenetről).

• Az akkumulátort kötelező módon biztonságos és megfelelő módon selejtezze. A robot meghajtását egy vízfúvóka biztosítja, amelyik a felső forgófejen található. A vizet a robot először beszívja a robot alsó részén található szívótorkon, a víz áthalad a szűrőn, majd a hajtófúvókán keresztül távozik. A fúvókából származó vízsugár biztosítja a robot előre irányuló meghajtását. Amint a motor egy akadálynak, például medencefalnak ütközve megáll, az oldallap elfordul, és a forgófej elfordul 180 -ban. A robot elkezd az ellentétes irányba haladni. A robot nagyjából egyenes vonalban mozog egyik, majd visszafelé a másik irányba. Mozgás közben a robot felporszívózza a medence alját, így összegyűjti a hulladékot a hulladéktárolóba.

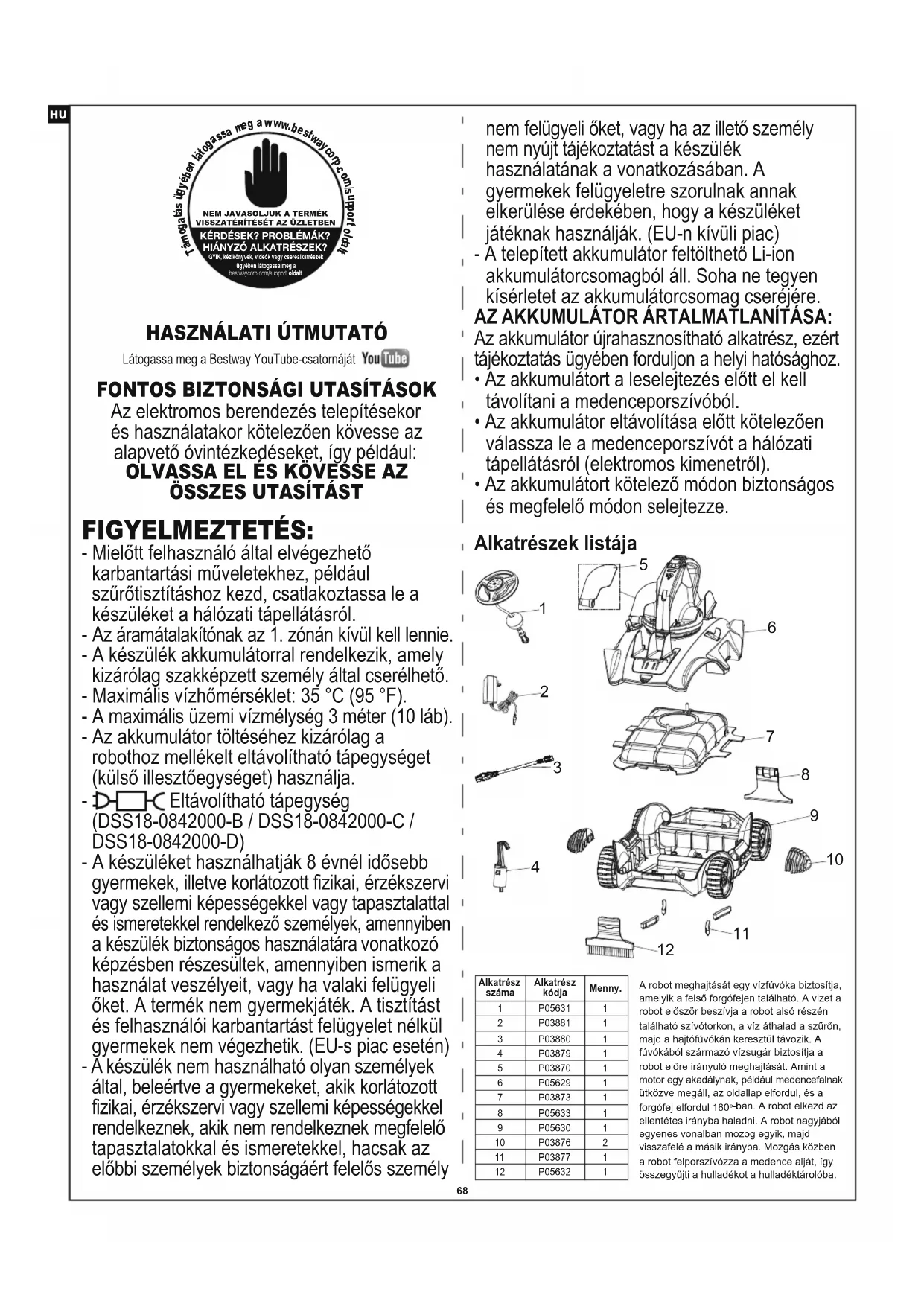

Alkatrészek listája P05631P03881P03880P03879P03870P05629P03873P05633P05630P03876P03877P05632AlkatrészszámaAlkatrészkódjaMenny.

NEM JAVASOLJUK A TERMÉKVISSZATÉRÍTÉSÉT AZ ÜZLETBENKÉRDÉSEK? PROBLÉMÁK?HIÁNYZÓ ALKATRÉSZEK?GYIK, kézikönyvek, videók vagy cserealkatrészekügyében látogassa meg abestwaycorp.com/support oldalt

Látogassa meg a Bestway YouTube-csatornáját

HASZNÁLATI ÚTMUTATÓ69

Megjegyzés: Feszítse fel az úszó sapkáját, és szabadítson fel a vízmélység és az úszó közötti távolság + körülbelül 0,5 méter (19,7 hüvelyk) kötelet.

Fix rögzítőcsap Bal Bal Jobb Jobb

PIROS fény: töltés folyamatbanZÖLD fény: feltöltve 4.5-5 h

Összeszerelés és üzemeltetés Töltésre vonatkozó FIGYELMEZTETÉS

• Kizárólag az eredeti külső illesztőegységet és a mellékelt töltőkábelt használja.

• A töltés megkezdése előtt bizonyosodjon meg arról, hogy a robot és a töltőaljzat száraz és mentes a szennyeződésektől.

• Töltés előtt a kapcsolót csúsztassa OFF (KI) pozícióba, így biztosítva a robot kikapcsolt állapotát.

• Az első használat előtt teljesen töltse fel a robotot (körülbelül 5-6 óra).

• Töltésjelző fény: Nincs fényjelzés – Tápellátás kikapcsolva / nincs tápellátás Világítás – Tápellátás bekapcsolva Villogó fényjelzés – Az akkumulátor 10 percen belül lemerül. Megjegyzés: Amint megkezdődik a robot töltése, a külső illesztőegység jelzőfénye piros világításba kezd. Amikor a robot teljes töltöttséghez közeli állapotba kerül, a jelzőfény zöld színre vált. Csap gyári beállítása minden típusú medencéhez.Ha a robot pályája túlságosan nagy görbét ír le, húzza ki a csapot, és helyezze ebbe a furatba. Bizonyosodjon meg arról, hogy a keréktengely a tengely alatt található.A pályagörbe növeléséhez távolítsa el a csapot a furatból, és helyezze a csapfurat feletti furatba, a képnek megfelelően.70

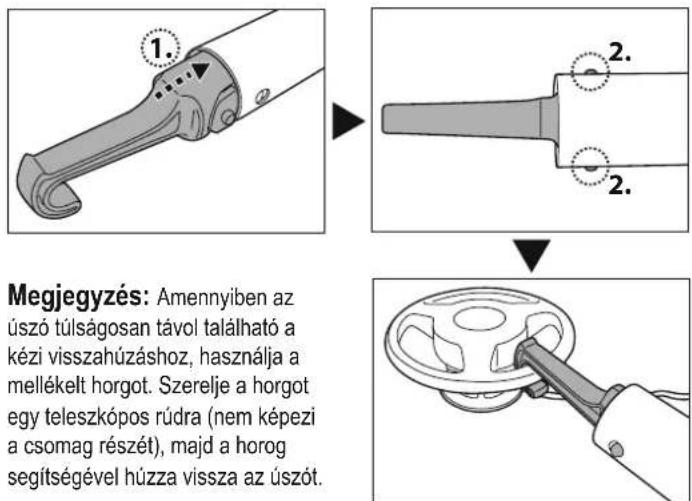

Megjegyzés: Amennyiben az úszó túlságosan távol található a kézi visszahúzáshoz, használja a mellékelt horgot. Szerelje a horgot egy teleszkópos rúdra (nem képezi a csomag részét), majd a horog segítségével húzza vissza az úszót.

Megjegyzés: 1. Javasoljuk, hogy kapcsolja ki a szűrőrendszereket, mivel a medence vízkeringetése hatással lehet a robot mozgási útvonalára. 2. Távolítsa el a medence létráját, lebegő szűrőberendezését és egyéb lebegő tárgyakat, mivel ezek akadályozatják a robot úszójának a mozgását, és, következésképpen, a robot mozgását is. 3. Amennyiben sósvizű medencét üzemeltet, bizonyosodjon meg arról, hogy az összes só feloldódott, még mielőtt a robotot a vízbe helyezné. Fül cseréje Karbantartás és tárolás

1. Az akkumulátor a tárolás során magától lemerül. Tárolás előtt mindenképpen töltse teljesen fel a robotot.

2. Az akkumulátort kötelezően töltse fel legalább háromhavonta egyszer, ha a készülék nincs is használatban.

• Válassza le a külső illesztőegységet az aljzatról, majd csatlakoztassa le a töltőkábelt a külső illesztőegységről és a robotról.

• Válassza le a robotról a tartozékokat. Szükség szerint öblítse át a robotot és a tartozékokat édesvízzel. NE használjon tisztítószert.

• Tárolás előtt engedje le a vizet a robotból.

• Nedves törlőkendővel tisztítsa meg és törölje át a robotot és a tartozékokat.

• A készüléket és a tartozékait jól szellőző területen tárolja napsugárzástól, hőforrástól, gyújtóforrástól, medencéhez használatos vegyi anyagoktól és gyermekektől távol. A tároláshoz 10 °C – 25 °C (50 °F – 77 °F) környezeti hőmérséklet ajánlott. MEGJEGYZÉS: Magasabb tárolási hőmérséklet esetén lerövidülhet az akkumulátor élettartama. Az akkumulátorcsomag eltávolítása Javasolt szerszámok (nem képezik a csomag részét): Csavarhúzó.

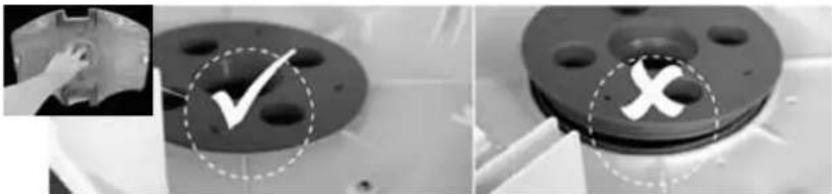

1. Oldja a felső burkolatot (gyárilag a forgófejhez kapcsolódik). Fordítsa a burkolatot fejjel

lefelé, és oldja a forgófejet az alsó rögzítőlemez óramutató járásával ellentétes irányba való elfordítással. Távolítsa el a forgássegítő gyűrűt.

2. A csavarhúzó segítségével távolítsa el a fej alsó részén található 4 csavart, így először

eltávolítja az alsó lemezt. A csavarhúzó segítségével távolítsa el az alapi rész összes csavarját a képen látható módon. Távolítsa el a lapátkereket, majd feszítse fel az alapi részt, és távolítsa el a fejegység belső részének a feltárásához.72

3. Távolítsa el az akkumulátorcsomagot a nyomtatott áramköri lap felfedéséhez. Az akkumulátor

csatlakozókábelének a leválasztásához nyomja le a csatlakozón található kengyelt, és húzza ki a csatlakozót. MEGJEGYZÉS: A csatlakozót azonnal tekerje be szigetelőszalaggal, hogy megelőzze az egyéb kábelcsatlakozókkal való esetleges érintkezés okozta rövidzárlatot.

A kiselejtezett elektromos termékek nem képezhetik a háztartási hulladék részét. Éljen az újrahasznosítás lehetőségével, ha elérhetőek a megfelelő létesítmények. Az újrahasznosításra vonatkozó tanácsok tekintetében tájékozódjon az önkormányzatnál vagy a forgalmazónál. Hibaelhárítás Hiba A robot nem gyűjti össze a hulladékot. A robot lassan mozog. A robot a medence közepén leállt (a forgófej továbbra is forog). A robotot megállította a medence központi lefolyójának a szívóereje. Támogatás ügyében látogassa meg a weboldalunk (www.bestwaycorp.com) ügyféltámogatás részét. Szemrevételezéssel ellenőrizze, hogy akadály lehetetleníti-e el a robot mozgását. Távolítsa el az akadályt. Tisztítsa meg a hulladéktárolót, és töltse fel ismét a robotot 5-6 órán keresztül. Kövesse a kézikönyv utasításait a rögzítőcsap megfelelő pozícióba állításához, illetve szerelje fel az ütközőt. Bizonyosodjon meg arról, hogy felszerelte az ütközőket (lásd a kézikönyv utasításait). A kézikönyv utasításait követve szereljen ütközőt a robot mindkét végére. A rögzítőcsap pozíciója helytelen / ütköző szükséges. A robot a kerek formájú medence fala mentén mozog. Nincs elég hely a robot irányváltásához. A mozgást megzavarja a szűrőrendszer által generált vízmozgás. Kapcsolja ki a robotot, majd szemrevételezéssel ellenőrizze a hulladék alatti furatot. Támogatás ügyében látogassa meg a weboldalunk (www.bestwaycorp.com) ügyféltámogatás részét. FIGYELMEZTETÉS! Bizonyosodjon meg a robot kikapcsolt állapotáról, mielőtt a készülék szervizeléséhez kezdene. A robot nem járja be a medence padlójának egészét/nem a medencefal mentén mozog. A robot beszorult a földbe süllyesztett medence keskeny részébe. Lehetséges ok Az akkumulátor töltöttsége alacsony. Töltse fel ismét a robotot. Tisztítsa meg a hulladéktárolót és a szűrőburkolatot. Kapcsolja ki a szűrőrendszert (lásd a felhasználói kézikönyvet). Tisztítsa meg a hulladéktárolót. Kapcsolja ki a szűrőrendszert (lásd a felhasználói kézikönyvet). Ellenőrizze és távolítsa el a kerék mellett található hulladékot. Tisztítsa meg a hulladéktárolót és a szűrőburkolatot. A lapátkerék nem forog. A lapátkerék eltörött. A hulladéktároló megtelt. A robotot egy akadály megállította. A hulladéktároló megtelt. Az üzemidő a vártnál rövidebb. A kerék beragadt. A hulladéktároló megtelt. Megoldás73 Hulladékok távoznak a robotból. Az úszó elsüllyed. Bizonyosodjon meg arról, hogy a leeresztőszűrő lemez a helyén található, és szükség szerint a következő használat előtt cserélje új alkatrésszel. Szereljen be új szűrőburkolatot. Támogatás ügyében látogassa meg a weboldalunk (www.bestwaycorp.com) ügyféltámogatás részét. Válassza le a forgófejet és a simítógyűrűt a kézikönyv „Az akkumulátorcsomag eltávolítása” részében leírt módon, majd: - Távolítsa el a beragadt hulladékot - Bizonyosodjon meg a simítógyűrű és az alsó lemez megfelelően beszerelt állapotáról (lásd az alábbi ábrákat) - Vizsgálja meg a simítógyűrűt esetleges sérülések, illetve kopás tekintetében. Szükség szerint cserélje egy újjal A szívótorok lapja (a tisztítókészülék alján) eltört. A leeresztőszűrő lemez eltört vagy nincs a helyén. Cserélje új forgássegítő gyűrűvel. Támogatás ügyében látogassa meg a weboldalunk (www.bestwaycorp.com) ügyféltámogatás részét. Cserélje egy új úszóval. Támogatás ügyében látogassa meg a weboldalunk (www.bestwaycorp.com) ügyféltámogatás részét. FIGYELMEZTETÉS! Támogatás ügyében látogassa meg a weboldalunk (www.bestwaycorp.com) ügyféltámogatás részét. NE nyissa fel a robotot, illetve ne tegyen kísérletet az akkumulátor cseréjére. Ez súlyos vagy halálos sérüléseket eredményezhet, illetve a jótállás érvényét veszíti. Támogatás ügyében látogassa meg a weboldalunk (www.bestwaycorp.com) ügyféltámogatás részét. FIGYELMEZTETÉS! A nem megfelelő külső illesztőegység használata nyomán károsodhat a robot/akkumulátor, illetve a jótállás érvényét veszíti. Bizonyosodjon meg arról, hogy a töltőkábel megfelelően és teljesen csatlakozik a külső illesztőegységhez és a robothoz. Tájékozódjon a felhasználói kézikönyvből. A szívótorok lapja ajtóként működik, feladata pedig annak megakadályozása, hogy hulladék távozzon a hulladéktárolóból. Támogatás ügyében látogassa meg a weboldalunk (www.bestwaycorp.com) ügyféltámogatás részét. A töltőkábel nem csatlakozik teljesen a külső illesztőegységhez és a robothoz. A forgófej nem forog, vagy forgása érezhetően lassú. Hulladék kerül a szűrőburkolaton kívülre. A robot nem tölthető fel / újra. Ellenőrizze az oldallap körüli részt olyan hulladékok tekintetében, amelyek akadályozzák az oldallap mozgását. A forgófej alsó része beragadt. Az oldallap beragadt. A forgássegítő gyűrű eltört. A szűrőburkolat hálója megsérült. A szűrő sérült, és víz kerül bele. Az akkumulátor károsodott. A külső illesztőegység meghibásodott.VIKTIGA SÄKERHETSANVISNINGAR När den elektriska utrustningen installeras och används måste grundläggande försiktighetsåtgärder alltid följas, inklusive följande:
