Flowclear 58482 - Aspirapolvere robot BESTWAY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Aspirapolvere robot per piscina
Marca	Bestway
Modello	Flowclear 58482
Utilizzo	Pulizia del fondo di piscine fuori terra e interrate
Alimentazione	Batteria agli ioni di litio ricaricabile
Adattatore di rete	DSS18-0842000 (ingresso 100-240 V, uscita 8,4 V / 2 A)
Tempo di ricarica	5-6 ore
Profondità massima di funzionamento	3 metri
Temperatura massima dell'acqua	35 °C
Metodo di pulizia	Aspirazione tramite ugello inferiore, filtrazione interna in un compartimento per detriti
Movimento	Propulsione a getto d'acqua, traiettoria casuale con testa girevole a 180° e aletta laterale
Sistema di galleggiamento	Galleggiante integrato per mantenimento in superficie e guida
Parti rimovibili	Aletta laterale, filtro, galleggiante, anello ammortizzatore, piastra di filtrazione
Sicurezza	Arresto automatico in caso di ostacolo, scollegare prima della manutenzione, non aprire la batteria
Manutenzione	Pulizia del filtro dopo ogni utilizzo, ricarica completa prima della conservazione, ricarica ogni 3 mesi se non utilizzato
Conservazione	In un luogo asciutto, aerato, al riparo dal sole e da fonti di calore, temperatura 10-25 °C
Batteria	Ioni di litio ricaricabile, non aprire, riciclaggio obbligatorio
Ambiente	Riciclaggio obbligatorio della batteria e dei componenti elettronici

Domande frequenti - Flowclear 58482 BESTWAY

Come caricare il robot Flowclear 58482?

Assicurarsi che il robot sia spento (interruttore su OFF). Collegare il cavo di ricarica all'adattatore esterno fornito, quindi al robot. La spia sull'adattatore diventa rossa durante la ricarica e diventa verde quando è completamente carico. La ricarica completa dura 5-6 ore.

Cosa fare se il robot non raccoglie i detriti?

Verificare prima la carica della batteria. Se la batteria è scarica, ricaricarla. Successivamente, controllare che il rotore non sia bloccato da detriti. Pulire il compartimento dei detriti e il filtro. Se il problema persiste, consultare il supporto online.

Perché il robot si ferma a metà piscina?

Il robot potrebbe essere bloccato da un ostacolo o dalla forza di aspirazione dello scarico di fondo. Rimuovere eventuali ostacoli e spegnere il sistema di filtrazione della piscina durante la pulizia.

Come pulire il filtro del robot?

Aprire il compartimento dei detriti, rimuovere il filtro e risciacquarlo con acqua dolce. Assicurarsi che sia asciutto prima di rimetterlo a posto. Non utilizzare detersivo.

Come conservare il robot Flowclear 58482?

Pulire e asciugare accuratamente il robot. Svuotare tutta l'acqua dal compartimento. Caricare completamente la batteria. Riporre in un luogo asciutto, aerato, al riparo dal sole, dal calore e da prodotti chimici, a una temperatura di 10-25 °C. Ricaricare la batteria almeno una volta ogni tre mesi.

La durata di funzionamento è più breve del previsto, cosa fare?

Pulire il filtro e il compartimento dei detriti. Ricaricare completamente il robot per 5-6 ore. Se il problema persiste, la batteria potrebbe essere scarica; contattare il supporto.

Come regolare la traiettoria del robot?

Utilizzare il perno di bloccaggio situato sulla ruota. In posizione di fabbrica, la traiettoria è dritta. Se è troppo curva, rimuovere il perno e inserirlo nel foro sopra per aumentare la curva. Seguire gli schemi del manuale.

Cosa fare se la testa girevole non ruota correttamente?

Sganciare la testa girevole e l'anello ammortizzatore. Rimuovere i detriti incastrati, verificare che l'anello non sia danneggiato e che la piastra inferiore sia installata correttamente. Sostituire l'anello se necessario.

Come sostituire l'aletta laterale?

Sganciare l'aletta usurata dal suo asse e agganciare quella nuova al suo posto. Assicurarsi che ruoti liberamente. Le alette di ricambio sono disponibili sul sito Bestway.

Il galleggiante affonda, cosa fare?

Se il galleggiante è danneggiato e l'acqua penetra, deve essere sostituito con uno nuovo. Contattare il supporto Bestway per ottenere un ricambio.

MANUALE UTENTE Flowclear 58482 BESTWAY

per assistenza vista il sito www.bestwaycorp.com/support SI CONSIGLIA DI NON RESTITUIRE IL PRODOTTO AL FORNITORE DOMANDE? PROBLEMI? PARTI MANCANTI? Per FAQ, manuali, video o pezzi di ricambio, si prega di visitare il sito bestwaycorp.com/support

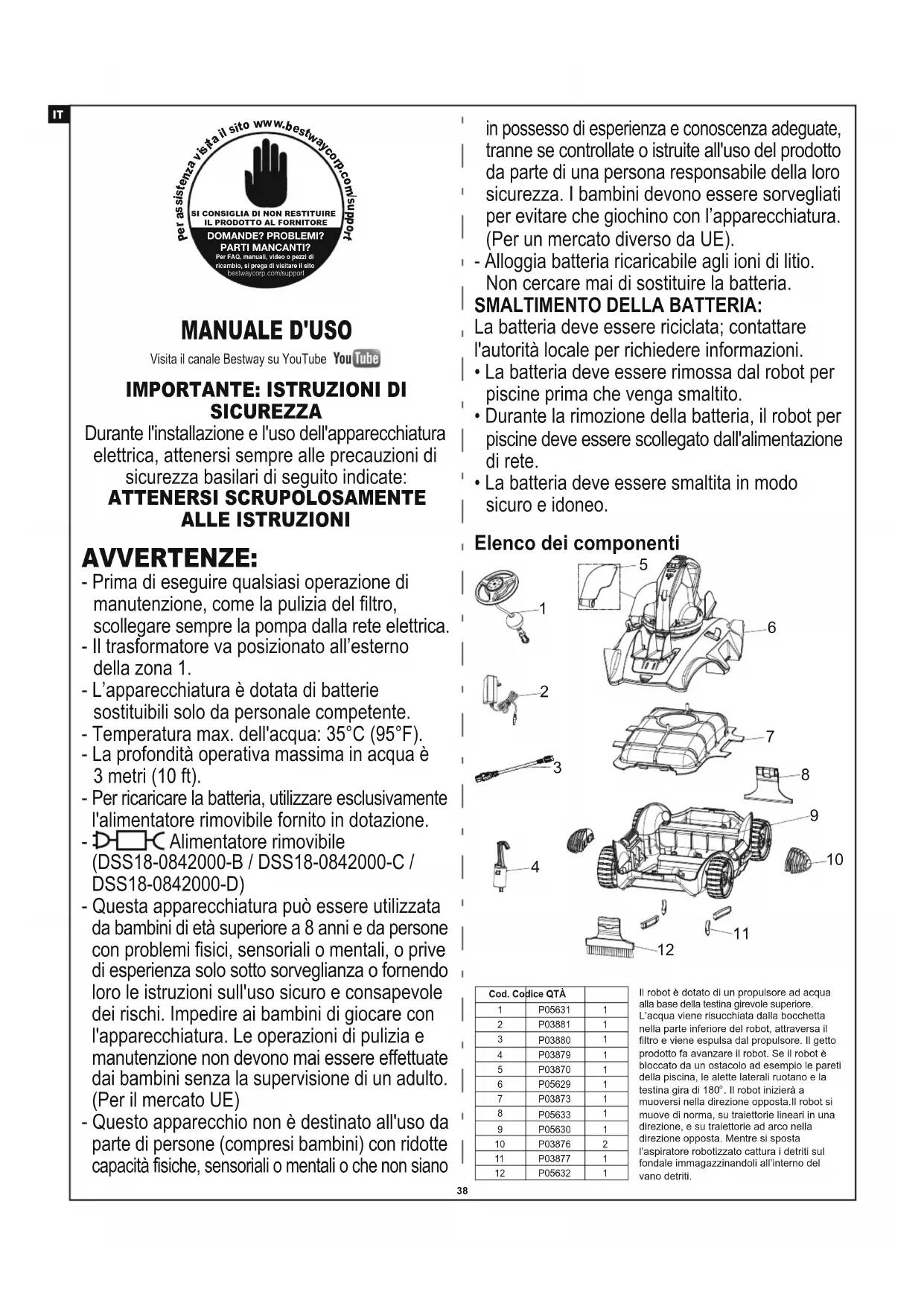

MANUALE D'USO

Visita il canale Bestway su YouTube

IMPORTANTE: ISTRUZIONI DI SICUREZZA

Durante l'installazione e l'uso dell'apparecchiatura elettrica, attenersi sempre alle precauzioni di sicurezza basilari di seguito indicate:

ATTENERSI SCRUPOLOSAMENTE ALLE ISTRUZIONI

AVVERTENZE:

• Prima di eseguire qualsiasi operazione di manutenzione, come la pulizia del filtro, scollegare sempre la pompa dalla rete elettrica.
• Il trasformatore va posizionato all'esterno della zona 1.
• L'apparecchiatura è dotata di batterie sostituibili solo da personale competente.
• Temperatura max. dell'acqua: 35°C (95°F).
• La profondità operativa massima in acqua è 3 metri (10 ft).
• Per ricaricare la batteria, utilizzare esclusivamente l'alimentatore rimovibile fornito in dotazione.
• D□C Alimentatore rimovibile (DSS18-0842000-B / DSS18-0842000-C / DSS18-0842000-D)
• Questa apparecchiatura può essere utilizzata da bambini di età superiore a 8 anni e da persone con problemi fisici, sensoriali o mentali, o prive di esperienza solo sotto sorveglianza o fornendo loro le istruzioni sull'uso sicuro e consapevole dei rischi. Impedire ai bambini di giocare con l'apparecchiatura. Le operazioni di pulizia e manutenzione non devono mai essere effettuate dai bambini senza la supervisione di un adulto. (Per il mercato UE)
• Questo apparecchio non è destinato all'uso da parte di persone (compresi bambini) con ridotte capacità fisiche, sensoriali o mentali o che non siano

in possesso di esperienza e conoscenza adeguate, tranne se controllate o istruite all'uso del prodotto da parte di una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per evitare che giochino con l'apparecchiatura. (Per un mercato diverso da UE).

- Alloggia batteria ricaricabile agli ioni di litio. Non cercare mai di sostituire la batteria.

SMALTIMENTO DELLA BATTERIA:

La batteria deve essere riciclata; contattare l'autorità locale per richiedere informazioni.

• La batteria deve essere rimossa dal robot per piscine prima che venga smaltito.
• Durante la rimozione della batteria, il robot per piscine deve essere scollegato dall'alimentazione di rete.
• La batteria deve essere smaltita in modo sicuro e idoneo.

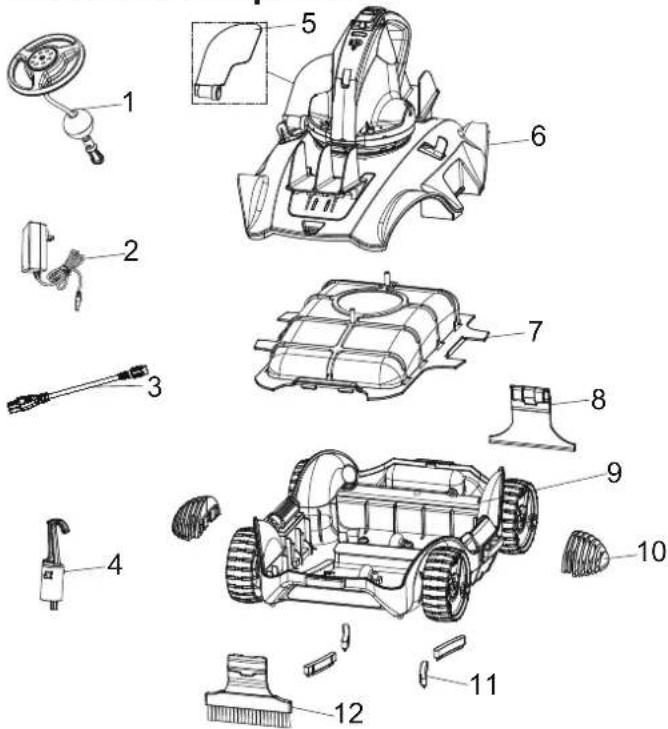

Elenco dei componenti

Il robot è dotato di un propulsore ad acqua alla base della testina girevole superiore. L'acqua viene risucchiata dalla bocchetta nella parte inferiore del robot, attraversa il filtro e viene espulsa dal propulsore. Il getto prodotto fa avanzare il robot. Se il robot è bloccato da un ostacolo ad esempio le pareti della piscina, le alette laterali ruotano e la testina gira di 180°. Il robot inizierà a muoversi nella direzione opposta. Il robot si muove di norma, su traiettorie lineari in una direzione, e su traiettorie ad arco nella direzione opposta. Mentre si sposta l'aspiratore robotizzato cattura i detriti sul fondale immagazzinandoli all'interno del vano detriti.

Assemblaggio e Funzionamento

AVVERTENZA Per la Ricarica

- Utilizzare solo l'adattatore esterno originale e il cavo di carica in dotazione.

- Pulire e asciugare il robot e l'ingresso dell'alimentazione prima dell'assemblaggio.

- Verificare che il robot sia spento e impostato OFF, prima della ricarica.

- Ricaricare completamente l'aspiratore per piscine al primo utilizzo. (circa 5-6 ore).

- Indicatore luminoso di stato : Luce spenta- Aspiratore spento / assenza di corrente.

Luce accesa - Aspiratore in funzione

Luce intermittente - La batteria si spegnerà in 10 minuti.

Nota: Quando il robot è sotto carica, la spia dell'adattatore esterno diventa rossa. La spia diventa verde quando la carica dell'aspiratore è quasi completa.

124

Perno di bloccaggio Sinistro Destro Sinistro Destro

Posizione standard dei perni di bloccaggio per tutti i tipi di piscina.
Se la traiettoria del robot è troppo curva, estrarre il perno e inserirlo in questo foro. Accertarsi che l'asse di rotazione della ruota sia in posizione al di sotto dell'assale.
Per allargare la curva di traiettoria, rimuovere il perno dal foro e inserirlo nel foro al si sopra del perno, come illustrato in figura

7

Nota: Fare leva per rimuovere l'involucro del galleggiante e distendere il cordino per una misura pari alla profondità della piscina più circa 0,5m (19.7in.).

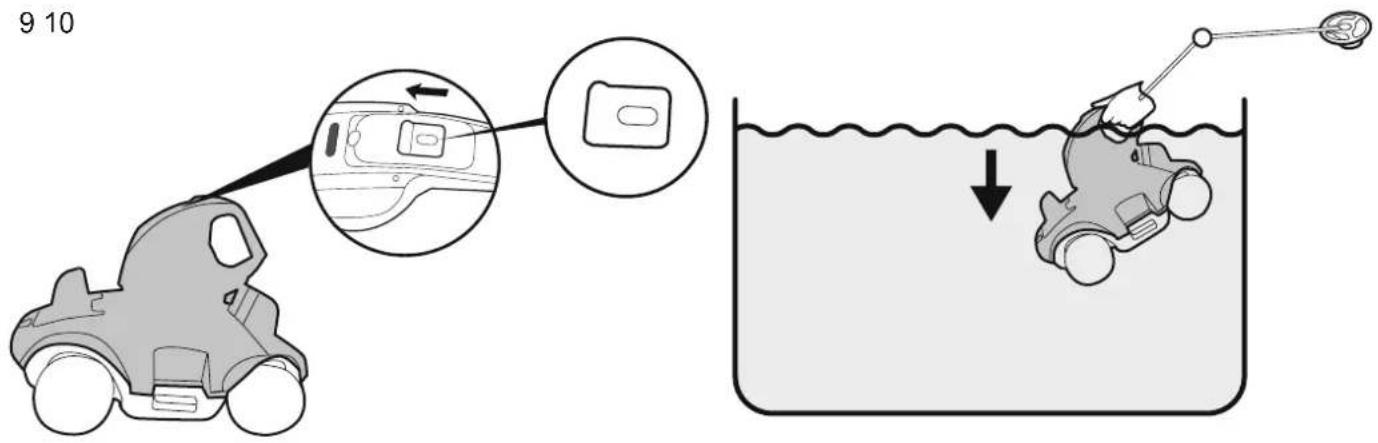

9 10 ↓

11

12

1. 2. 2. Nota: Se il galleggiante è troppo lontano per essere recuperato manualmente, servirsi dell'apposito gancio. Assemblare il gancio all'asta telescopica (non inclusa), quindi recuperare il galleggiante.

Nota: Se il galleggiante è troppo lontano per essere recuperato manualmente, servirsi dell'apposito gancio. Assemblare il gancio all'asta telescopica (non inclusa), quindi recuperare il galleggiante.

13

14

15

16

Nota: 1. Si consiglia di spegnere il sistema filtrante poiché il ricircolo d'acqua nella piscina può compromettere la traiettoria del robot.

1. Rimuovere dalla piscina scala di sicurezza, skimmer di superficie e altri oggetti galleggianti, in quanto potrebbero ostacolare il galleggiamento e il movimento del robot.
2. Se si utilizza una piscina di acqua salata, assicurarsi che il sale sia dissolto totalmente prima di posizionare il robot in acqua.

Sostituzione dell'aletta

Manutenzione e Conservazione

1. La batteria tende a scaricarsi durante i periodi di inutilizzo. Accertarsi di caricare completamente il robot prima di conservarlo.
2. É necessario caricare almeno una volta ogni tre mesi la batteria in stato di inutilizzo.
3. Scollegare prima l'adattatore esterno dalla presa, quindi il cavo di carica dall'adattatore esterno e dal robot.
4. Disinstallare gli accessori dal robot. Se necessario, sciacquare il robot e gli accessori con acqua dolce. NON adoperare detergenti.
5. Accertarsi di eliminare tutta l'acqua dal robot prima di conservarlo.
6. Pulire con un panno umido e asciugare robot e accessori.
7. Conservare in luogo areato, al riparo da raggi solari, calore, fonti d'ignizione, prodotti chimici per piscine e fuori dalla portata dei bambini. La temperatura dell'ambiente di stoccaggio deve essere compresa tra 10°C e 25°C (50°F – 77°F). NOTA: Una temperatura più elevata può ridurre la vita utile della batteria.

Rimozione della batteria

Utensili raccomandati (non inclusi): Cacciavite.

1. Smontare la carena (unita alla testina girevole). Capovolgere la carena e sganciare la testina girevole ruotando la piastra bloccaggio in senso orario. Rimuovere l'anello di giunzione.

1. Con un cacciavite rimuovere le 4 viti nella parte inferiore della testina, in modo da smontare la piastra alla base. Svitare col cacciavite tutte le viti della base come indicato in figura. Rimuovere la girante, fare leva sulla piastra e rimuoverla, quindi scoprire l'interno.

1. Estrarre la batteria per localizzare il circuito stampato. Scollegare il cavo batteria premendo sulla clip del connettore e tirando verso l'esterno. NOTA: Avvolgere i connettori con nastro isolante per evitare corti circuiti causati dal contatto tra entrambi i terminali.

SMALTIMENTO

I rifiuti di prodotti elettrici non devono essere smaltiti insieme ai rifiuti domestici. Si prega di riciclare dove esistono strutture. Verificare con l'autorità locale o il rivenditore per consigli sul riciclaggio.

Risoluzione dei problemi

Problema	Possibile Causa	Soluzione
Il robot non cattura i detriti.	Livello batteria basso. Ricaricare di nuovo il robot.
	La girante è bloccata.	Spegnere il robot e ispezionare visivamente il foro sotto i detriti. Per assistenza, visitare la sezione di supporto sul nostro sito web, www.bestwaycorp.com.AVVERTENZA! Verificare che il robot sia spento prima di effettuare interventi di manutenzione sul prodotto.
	La girante è rotta.	Per assistenza, visitare la sezione di supporto sul nostro sito web, www.bestwaycorp.com.
	Il vano detriti è pieno.	Svuotare il vano detriti e pulire la copertura del filtro.
Il robot è bloccato a centro piscina (la testina continua a girare).	Il robot è bloccato da un ostacolo.	Verificare eventuali oggetti che ostacolano l'aspiratore. Rimuovere l'ostacolo.
	Il robot è bloccato dal ricircolo generato dalla pompa di filtraggio.	Disattivare il sistema filtrante. (Consultare manuale di istruzioni)
La pulitrice non percorre l'intera area della piscina / percorre solo il perimetro.	Il vano detriti è pieno.	Pulire il vano detriti
	Il tempo di funzionamento è inferiore al previsto.	Pulire l'alloggiamento del filtro e caricare nuovamente il robot per 5 - 6 ore.
	La traiettoria è inficiata dal ricircolo d'acqua generato dal sistema di filtraggio.	Disattivare il sistema filtrante. (Consultare manuale di istruzioni)
	Ruotae bloccatae	Ispezionare e rimuovere i detriti dallae ruotae
	La posizione del perno di bloccaggio è incorretta / è necessario il paracolpi.	Consultare il manuale per disporre il perno di bloccaggio correttamente e installare il paracolpi.
	Il robot percorre solo il perimetro della piscina circolare.	Verificare di avere installato i paracolpi (consultare il manuale).
Il robot è incastrato in uno spazio angusto di una piscina interrata.	Spazio insufficiente per il cambio di direzione del robot.	Consultare il manuale per installare i paracolpi su entrambe le estremità.
Il robot si muove lentamente.	Il vano detriti è pieno.	Svuotare il vano detriti e pulire il prefiltro.
La testina girevole non ruota o ruota troppo lentamente.	La testina girevole è bloccata.	Staccare la testa orientabile e l'anello di giunzione secondo le istruzioni del manuale alla sezione "Come rimuovere il pacco batteria", successivamente:- Rimuovere i detriti intrappolati- Verificare che l'anello di giunzione e la piastra inferiore siano installati correttamente (fare riferimento agli schemi seguenti)- Verificare che l'anello di giunzione non sia danneggiato o presenti segni di usura. Sostituire con un nuovo anello di giunzione, se necessario
	Aletta laterale bloccata.	Ispezionare e rimuovere gli eventuali detriti che bloccano il funzionamento dell'aletta.
	Anello di giunzione della testina rotto.	Sostituire con un nuovo anello di giunzione.Per assistenza, visitare la sezione di supporto sul nostro sito web, www.bestwaycorp.com.
I detriti fuoriescono dal robot.	Aletta della bocchetta aspirante (sul fondo dell'aspiratore) rotta.	L'aletta sulla bocchetta aspirante impedisce ai detriti di fuoriuscire dal vano detriti.Per assistenza, visitare la sezione di supporto sul nostro sito web, www.bestwaycorp.com.
	Filtro a piastra di scarico rotto o in posizione non idonea.	Accertarsi che il filtro a piastra sia in posizione idonea e, se necessario, sostituirlo.
I detriti fuoriescono dalla copertura del filtro.	La retina della copertura del filtro è danneggiata.	Sostituire con una nuova retina. Per assistenza, visitare la sezione di supporto sul nostro sito web, www.bestwaycorp.com.
Il galleggiante affonda.	Il galleggiante è rotto e imbarca acqua.	Sostituire il galleggiante.Per assistenza, visitare la sezione di supporto sul nostro sito web, www.bestwaycorp.com.
Impossibile caricare / ricaricare il robot.	Batteria danneggiata.	Per assistenza, visitare la sezione di supporto sul nostro sito web, www.bestwaycorp.com.AVVERTENZA!NON smontare il robot per piscine e non sostituire la batteria da soli. Ciò può causare gravi lesioni o il decesso e il conseguente annullamento della garanzia.
	Il cavo di ricarica non è completamente connesso all' adattatore esterno e al robot.	Accertarsi di collegare il cavo di ricarica correttamente e completamente all'adattatore esterno e al robot.Fare riferimento al manuale di istruzioni.
	L'adattatore esterno non funziona.	Per assistenza, visitare la sezione di supporto sul nostro sito web, www.bestwaycorp.com.AVVERTENZA! L'uso di un adattatore esterno non idoneo può causare danni al robot / alla batteria e annullare la garanzia.
