Flowclear 58482 - Aspirador robô BESTWAY - Manual de utilização gratuito

Tipo de produto	Aspirador robô para piscina
Marca	Bestway
Modelo	Flowclear 58482
Utilização	Limpeza do fundo de piscinas acima do solo e enterradas
Alimentação	Bateria de íon de lítio recarregável
Adaptador de rede	DSS18-0842000 (entrada 100-240 V, saída 8,4 V / 2 A)
Tempo de carga	5 a 6 horas
Profundidade máxima de operação	3 metros
Temperatura máxima da água	35 °C
Método de limpeza	Aspiração por bocal inferior, filtração interna em um compartimento de detritos
Deslocamento	Propulsão por jato de água, trajetória aleatória com cabeça giratória de 180° e aleta lateral
Sistema de flutuação	Flutuador integrado para manutenção na superfície e orientação
Peças removíveis	Aleta lateral, filtro, flutuador, anel amortecedor, placa de filtração
Segurança	Parada automática em caso de obstáculo, desconectar antes da manutenção, não abrir a bateria
Manutenção	Limpeza do filtro após cada uso, recarga completa antes do armazenamento, recarga a cada 3 meses se não utilizado
Armazenamento	Em local seco, arejado, longe do sol e fontes de calor, temperatura 10-25 °C
Bateria	Íon de lítio recarregável, não abrir, reciclagem obrigatória
Ambiente	Reciclagem obrigatória da bateria e dos componentes eletrônicos

Perguntas frequentes - Flowclear 58482 BESTWAY

Como carregar o robô Flowclear 58482 ?

Certifique-se de que o robô está desligado (interruptor em OFF). Conecte o cabo de carregamento ao adaptador externo fornecido e, em seguida, ao robô. O indicador no adaptador fica vermelho durante o carregamento e fica verde quando totalmente carregado. A carga completa dura 5 a 6 horas.

O que fazer se o robô não recolher detritos ?

Verifique primeiro a carga da bateria. Se a bateria estiver fraca, recarregue-a. Em seguida, verifique se o rotor não está bloqueado por detritos. Limpe o compartimento de detritos e o filtro. Se o problema persistir, consulte o suporte online.

Por que o robô para no meio da piscina ?

O robô pode ser bloqueado por um obstáculo ou pela força de aspiração do dreno de fundo. Remova qualquer obstáculo e desligue o sistema de filtração da piscina durante a limpeza.

Como limpar o filtro do robô ?

Abra o compartimento de detritos, remova o filtro e enxágue-o em água doce. Certifique-se de que esteja seco antes de recolocá-lo. Não use detergente.

Como armazenar o robô Flowclear 58482 ?

Limpe e seque cuidadosamente o robô. Esvazie toda a água do compartimento. Carregue completamente a bateria. Guarde-o em local seco, arejado, longe do sol, calor e produtos químicos, a uma temperatura de 10-25 °C. Recarregue a bateria pelo menos uma vez a cada três meses.

A duração da operação é menor que o esperado, o que fazer ?

Limpe o filtro e o compartimento de detritos. Recarregue completamente o robô por 5 a 6 horas. Se o problema persistir, a bateria pode estar cansada; entre em contato com o suporte.

Como ajustar a trajetória do robô ?

Use o pino de travamento situado na roda. Na posição de fábrica, a trajetória é reta. Se estiver muito curvada, remova o pino e insira-o no furo acima para aumentar a curva. Siga os diagramas do manual.

O que fazer se a cabeça giratória não girar corretamente ?

Desmonte a cabeça giratória e o anel amortecedor. Remova os detritos presos, verifique se o anel não está danificado e se a placa do fundo está corretamente instalada. Substitua o anel se necessário.

Como substituir a aleta lateral ?

Desencaixe a aleta usada do seu eixo e encaixe a nova no lugar. Certifique-se de que ela gire livremente. Aletas de reposição estão disponíveis no site Bestway.

O flutuador afunda, o que fazer ?

Se o flutuador estiver danificado e a água infiltrar, ele deve ser substituído por um novo. Entre em contato com o suporte Bestway para obter uma peça de reposição.

MANUAL DE UTILIZADOR Flowclear 58482 BESTWAY

se precisa de ajuda, visite www.bestwaycorp.com/support RECOMENDAMOS NÃO DEVOLVER O PRODUTO PARA A LOJA Dúvidas? Problemas? Faltam peças? Para FAQ, manuais, vídeos ou peças de reposição, visite bestwaycorp.com/support

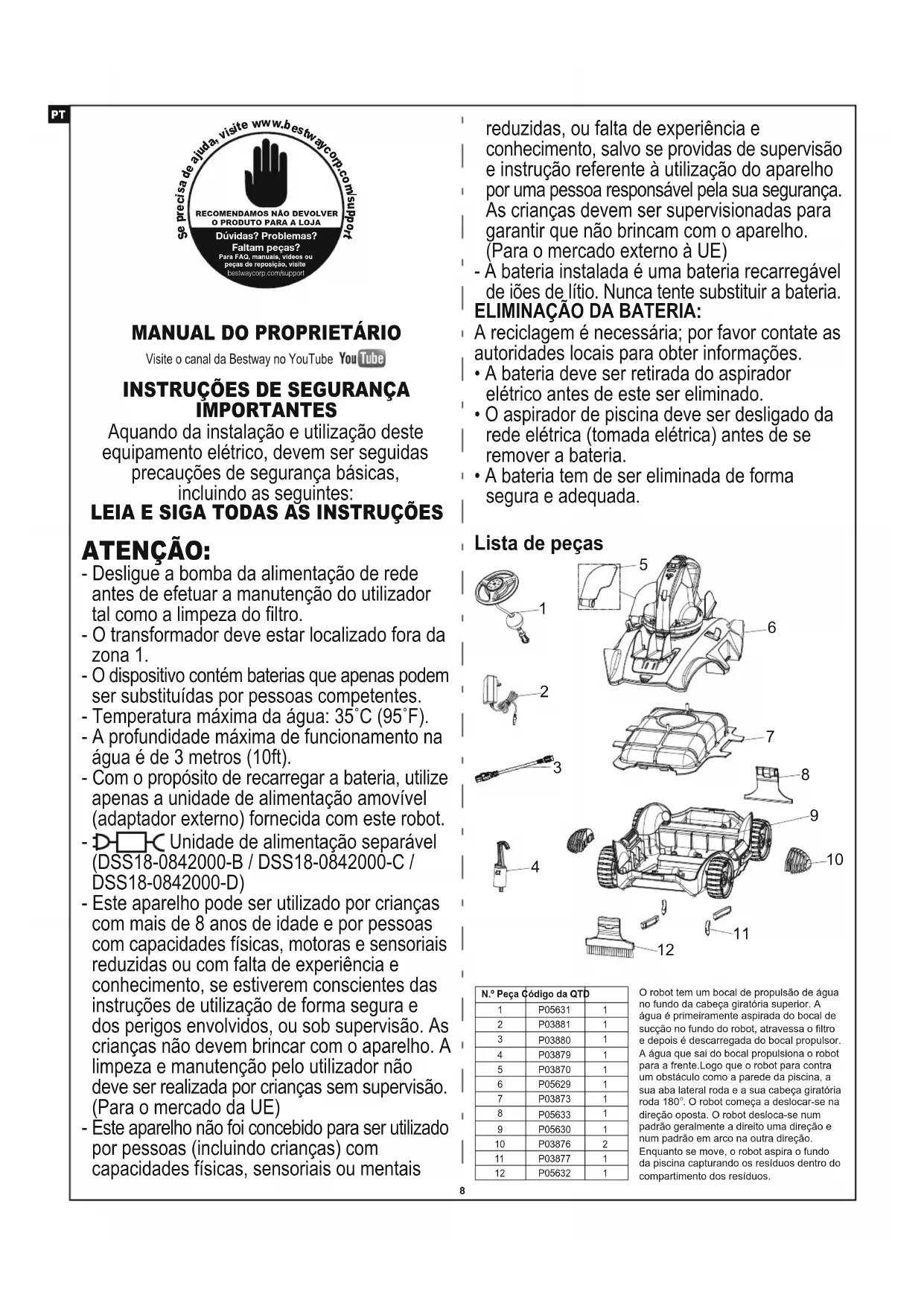

MANUAL DO PROPRIETÁRIO

Visite o canal da Bestway no YouTube

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Aquando da instalação e utilização deste equipamento elétrico, devem ser seguidas precauções de segurança básicas, incluindo as seguintes:

LEIA E SIGA TODAS ÀS INSTRUÇÕES

ATENÇÃO:

• Desligue a bomba da alimentação de rede antes de efetuar a manutenção do utilizador tal como a limpeza do filtro.
• O transformador deve estar localizado fora da zona 1.
• O dispositivo contém baterias que apenas podem ser substituídas por pessoas competentes.
• Temperatura máxima da água: 35°C (95°F).
• A profundidade máxima de funcionamento na água é de 3 metros (10ft).
• Com o propósito de recarregar a bateria, utilize apenas a unidade de alimentação amovível (adaptador externo) fornecida com este robot.
• D□C Unidade de alimentação separável (DSS18-0842000-B / DSS18-0842000-C / DSS18-0842000-D)
• Este aparelho pode ser utilizado por crianças com mais de 8 anos de idade e por pessoas com capacidades físicas, motoras e sensoriais reduzidas ou com falta de experiência e conhecimento, se estiverem conscientes das instruções de utilização de forma segura e dos perigos envolvidos, ou sob supervisão. As crianças não devem brincar com o aparelho. A limpeza e manutenção pelo utilizador não deve ser realizada por crianças sem supervisão. (Para o mercado da UE)
• Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais

reduzidas, ou falta de experiência e conhecimento, salvo se providas de supervisão e instrução referente à utilização do aparelho por uma pessoa responsável pela sua segurança.

As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

- A bateria instalada é uma bateria recarregável de iões de lítio. Nunca tente substituir a bateria.

ELIMINAÇÃO DA BATERIA:

A reciclagem é necessária; por favor contate as autoridades locais para obter informações.

• A bateria deve ser retirada do aspirador elétrico antes de este ser eliminado.
• O aspirador de piscina deve ser desligado da rede elétrica (tomada elétrica) antes de se remover a bateria.
• A bateria tem de ser eliminada de forma segura e adequada.

Lista de peças

O robot tem um bocal de propulsão de água no fundo da cabeça giratória superior. A água é primeiramente aspirada do bocal de sucção no fundo do robot, atravessa o filtro e depois é descarregada do bocal propulsor. A água que sai do bocal propulsiona o robot para a frente. Logo que o robot para contra um obstáculo como a parede da piscina, a sua aba lateral roda e a sua cabeça giratória roda 180°. O robot começa a deslocar-se na direção oposta. O robot desloca-se num padrão geralmente a direito uma direção e num padrão em arco na outra direção. Enquanto se move, o robot aspira o fundo da piscina capturando os resíduos dentro do compartimento dos resíduos.

Montagem e operação

AVISO de carregamento

- Utilize apenas o adaptador externo original e o cabo de carga fornecido.

- Certifique-se de que o robot e a porta do carregador estão limpos e secos antes de preparar.

- Certifique-se de que o robot está desligado deslizando o interruptor para a posição OFF antes de carregar.

- Carregue completamente o robot (cerca de 5-6 h) antes de o utilizar pela primeira vez.

- Luz indicadora de alimentação : Sem luz - Desligado / sem alimentação

Luz - Ligado

Luz a piscar - A potência da bateria vaiparar dentro de 10 minutos.

Nota: Logo que o robot inicia o carregamento, a luz indicadora no adaptador externo fica vermelha. Quando o robot está praticamente completamente carregado, a luz indicadora fica verde.

124

Pino de bloqueio fixo Esquerda Direita Esquerda Direita

Definição de fábrica do pino para todos os tipos de piscina.

Se a trajetória do robot for demasiado curva, puxe o pino para fora e insira-o neste orifício. Certifique-se de que o eixo das rodas está posicionado por baixo do eixo

Para aumentar a curva da trajetória, remova o pino do orifício e insira-o no orifício que está localizado acima do orifício do pino conforme ilustrado.

7

Nota: Separe a tampa do flutuador e liberte a corda do flutuador para a fundo da água da piscina mais cerca de 0,5m (19.7 pol).

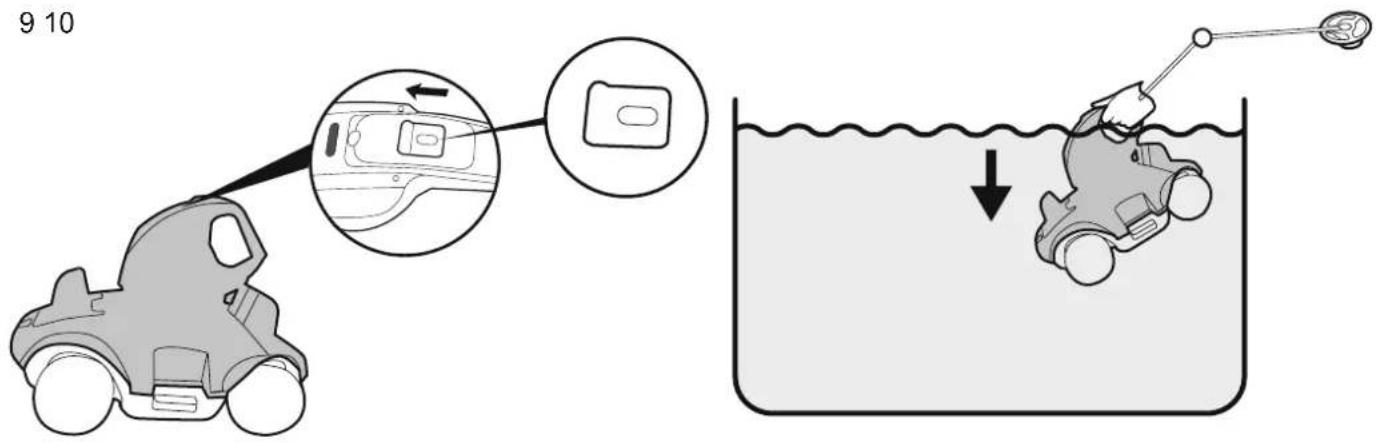

9 10 ↓

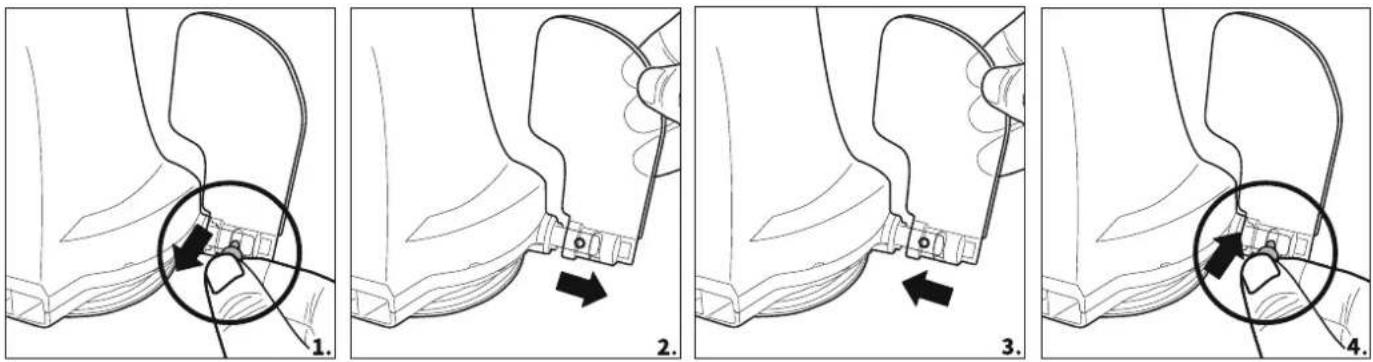

11

12

1. 2. 2. Nota: Se o flutuador estiver demasiado longe para ser recolhido à mão, utilize o gancho fornecido. Ponha o gancho no poste telescópico (não incluído) e depois utilize o gancho para recuperar o flutuador

Nota: Se o flutuador estiver demasiado longe para ser recolhido à mão, utilize o gancho fornecido. Ponha o gancho no poste telescópico (não incluído) e depois utilize o gancho para recuperar o flutuador

13

14

15

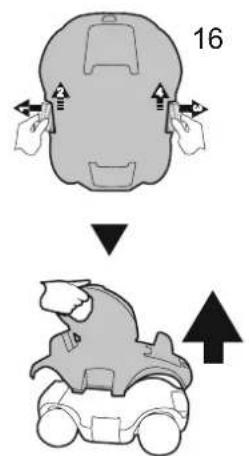

16

Nota: 1. É aconselhável desligar o sistema de filtração, uma vez que a circulação da água na piscina pode afetar o padrão do movimento do robot.
2. Retire a escada da piscina, o skimmer de superfície e outros objetos flutuantes da piscina pois podem obstruir o movimento do flutuador do robot e consequentemente o movimento do robot.
3. Se estiver a utilizar uma piscina de água salgada, certifique-se de que todo o sal está dissolvido antes de por o robot na água.

Substituição da aba

Manutenção e Armazenamento

1. A bateria descarrega sozinha durante o armazenamento. Certifique-se de que carrega totalmente o robot antes do seu armazenamento.
2. Deve recarregar a bateria pelo menos uma vez a cada três meses sempre que o produto não estiver a ser utilizado.
3. Desligue o adaptador externo da tomada e depois desligue o cabo de carga do adaptador externo e robot.
4. Desprenda os acessórios do robot. Se necessário, lave o robot e os acessórios com água fresca. NÃO utilize detergente.
5. Certifique-se de que drena a água do robot antes de o guardar.
6. Utilize um pano húmido para limpar e secar o robot e os seus acessórios.
7. Armazene numa área bem ventilada longe da luz do sol, calor, fontes de ignição, químicos de piscina e crianças. Temperatura ambiente para o armazenamento deve estar entre os 10°C – e os 25°C (50°F – 77°F). NOTA: Uma temperatura de armazenamento mais elevada pode reduzir a vida da bateria.

Como remover a bateria

Ferramentas recomendadas (não incluídas): Chave de parafusos.

1. Solte a tampa superior (pré-montada com a cabeça giratória). Volte a tampa ao contrário e solte a cabeça giratória rodando a sua placa de bloqueio inferior no sentido contrário aos ponteiros do relógio. Remova o anel giratório.

1. Utilize uma chave de parafusos para desaparafusar os 4 parafusos que se encontram no fundo da cabeça para soltar primeiro a placa do fundo. Utilize a chave de parafusos para desaparafusar todos os parafusos na base conforme ilustrado. Remova o impulsor e levante a base e remova-a para expor a cabeça no seu interior.

1. Remova a bateria para expor o PCBA. Para prender o cabo de ligação da bateria, prima o gancho no conector e puxe para fora. NOTA: Envolva o conector imediatamente com fita isoladora de forma a evitar curto-circuito provocado pelo contacto de ambos os terminais do fio.

ELIMINAÇÃO

Os resíduos de produtos elétricos não devem ser eliminados com o lixo doméstico. Envie-os para reciclagem em instalações apropriadas. Consulte as autoridades locais ou o revendedor para obter informações sobre a reciclagem.

Resolução de problemas

Problema	Causa Possível	Solução
O robot não apanha os detritos.	A bateria está fraca. Carregue o robot novamente.
	O rotor está bloqueado.	Desligue o robot e verifique visualmente o orifício debaixo dos resíduos. Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com.ATENÇÃO Certifique-se de que o robot está desligado antes de fazer a manutenção do produto.
	O rotor está partido.	Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com.
	O compartimento de resíduos está cheio.	Limpe o compartimento de resíduos e a tampa do filtro.
O robot parou de se mover no meio da piscina (cabeça giratória ainda a rodar).	O robot parou devido a um obstáculo.	Verifique para ver se existe um objeto a obstruir o dispositivo de limpeza. Remova o obstáculo.
	O robot para com a força de sucção do dreno principal do fundo da piscina.	Desligue o sistema de filtração (Consulte as instruções no manual).
O robot não passa pela piscina toda / não se move ao longo da parede da piscina.	O compartimento de resíduos está cheio.	Limpe o compartimento de resíduos
	Tempo de operação mais curto do que o esperado.	Limpe o compartimento do filtro e recarregue novamente o robot durante 5 a 6 h
	A direção de movimento é interrompi-da pela circulação de água gerada pelo sistema de filtração.	Desligue o sistema de filtração (Consulte as instruções no manual).
	A roda está bloqueada.	Verifique e limpe os resíduos da roda.
	A posição do pino de bloqueio não está correta / é necessário um amortecedor.	Siga as instruções para ajustar a posição do pino de bloqueio de forma correta e aplique o amortecedor.
	O robot move-se ao longo da parede da piscina da piscina redonda.	Certifique-se de que foram instalados os amortecedores (Ver as instruções no manual).
Robot preso num local estreito da piscina enterrada.	Não há espaço suficiente para o robot mudar de direção.	Siga as instruções no manual para por o amortecedor em ambas as extremidades do robot.
O robot move-se lentamente.	O compartimento de resíduos está cheio.	Limpe o compartimento de resíduos e a tampa do filtro.
A cabeça giratória não roda ou roda de forma visivelmente lenta.	O fundo da cabeça giratória está preso.	Solte a cabeça rotativa e o anel de regularização de acordo com as instruções da secção "Como retirar a bateria" do manual e, em seguida:- Retire os resíduos presos- Verifique se o anel de regularização e a placa inferior estão instalados corretamente (consulte os diagramas abaixo)- Inspecione o anel de regularização para detecção de possíveis danos e desgaste. Substitua por um novo, se necessário
	A aba lateral está presa.	Verifique e remova quaisquer resíduos que impeçam o movimento da aba.
	O anel giratório está partido.	Substitua por um novo anel giratório.Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com.
Os detritos saem do robot.	A aba da boca de sucção (no fundo do dispositivo de limpeza) está partida.	A aba da boca de sucção funciona como uma porta para impedir que os resíduos saiam do compartimento de resíduos.Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com.
	A placa do filtro de drenagem está partida e não está no lugar.	Certifique-se de que a placa do filtro de drenagem está no lugar e substitua por uma nova se for necessário antes da próxima utilização.
Os detritos saem para fora da tampa do filtro.	A rede da tampa do filtro está danificada.	Substitua por uma tampa do filtro nova. Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com.
O flutuador afunda.	O flutuador está partido e entra água.	Substitua por um novo flutuador.Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com.
O robot não pode ser carregado/ recarregado.	A bateria está danificada.	Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com.ATENÇÃONÃO ABRA o robot nem substitua a bateria sozinho. Isso pode resultar em ferimentos graves ou fatais e a garantia será anulada como consequência.
	O cabo de carga não está completamente ligado ao adaptador externo e robot.	Certifique-se de que o cabo do carregador está ligado ao adaptador externo e ao robot adequada e completamente.Consulte o manual de instruções.
	O adaptador externo não está operacional.	Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com.ATENÇÃO A utilização de um adaptador externo errado irá resultar em danos no robot / bateria e na anulação da bateria como consequência.
