Produkttyp	Pool-Reinigungsroboter
Marke	Bestway
Modell	Flowclear 58482
Verwendung	Reinigung des Bodens von oberirdischen und eingelassenen Pools
Stromversorgung	Wiederaufladbarer Lithium-Ionen-Akku
Netzadapter	DSS18-0842000 (Eingang 100-240 V, Ausgang 8,4 V / 2 A)
Ladezeit	5 bis 6 Stunden
Maximale Betriebstiefe	3 Meter
Maximale Wassertemperatur	35 °C
Reinigungsmethode	Absaugung durch untere Düse, interne Filterung in einem Schmutzbehälter
Bewegung	Wasserstrahlantrieb, zufällige Bahn mit 180° Schwenkkopf und Seitenflügel
Schwimmsystem	Integrierter Schwimmer für Oberflächenhaltung und Führung
Abnehmbare Teile	Seitenflügel, Filter, Schwimmer, Dämpfungsring, Filterplatte
Sicherheit	Automatischer Stopp bei Hindernis, vor Wartung vom Netz trennen, Akku nicht öffnen
Wartung	Filter nach jedem Gebrauch reinigen, vor Lagerung vollständig aufladen, bei Nichtgebrauch alle 3 Monate aufladen
Lagerung	An einem trockenen, gut belüfteten Ort, geschützt vor Sonne und Wärmequellen, Temperatur 10-25 °C
Akku	Wiederaufladbarer Lithium-Ionen, nicht öffnen, Recycling vorgeschrieben
Umwelt	Recycling von Akku und elektronischen Komponenten vorgeschrieben

Häufig gestellte Fragen - Flowclear 58482 BESTWAY

Wie lade ich den Roboter Flowclear 58482 auf?

Stellen Sie sicher, dass der Roboter ausgeschaltet ist (Schalter auf OFF). Schließen Sie das Ladekabel an den mitgelieferten externen Adapter und dann an den Roboter an. Die Anzeige am Adapter wird während des Ladens rot und wechselt zu grün, wenn der Akku vollständig geladen ist. Der vollständige Ladevorgang dauert 5 bis 6 Stunden.

Was tun, wenn der Roboter keine Schmutzpartikel aufnimmt?

Überprüfen Sie zuerst die Akkuladung. Wenn der Akku schwach ist, laden Sie ihn auf. Überprüfen Sie dann, ob der Rotor durch Schmutz blockiert ist. Reinigen Sie den Schmutzbehälter und den Filter. Wenn das Problem weiterhin besteht, wenden Sie sich an den Online-Support.

Warum stoppt der Roboter mitten im Pool?

Der Roboter könnte durch ein Hindernis oder die Saugkraft des Bodenablaufs blockiert sein. Entfernen Sie alle Hindernisse und schalten Sie das Filtersystem des Pools während der Reinigung aus.

Wie reinige ich den Filter des Roboters?

Öffnen Sie den Schmutzbehälter, entnehmen Sie den Filter und spülen Sie ihn mit klarem Wasser ab. Stellen Sie sicher, dass er trocken ist, bevor Sie ihn wieder einsetzen. Kein Reinigungsmittel verwenden.

Wie lagere ich den Roboter Flowclear 58482?

Reinigen und trocknen Sie den Roboter gründlich. Entleeren Sie das gesamte Wasser aus dem Fach. Laden Sie den Akku vollständig auf. Lagern Sie ihn an einem trockenen, gut belüfteten Ort, geschützt vor Sonne, Hitze und Chemikalien, bei einer Temperatur von 10-25 °C. Laden Sie den Akku mindestens einmal alle drei Monate nach.

Die Betriebsdauer ist kürzer als erwartet, was tun?

Reinigen Sie den Filter und den Schmutzbehälter. Laden Sie den Roboter 5 bis 6 Stunden lang vollständig auf. Wenn das Problem weiterhin besteht, könnte der Akku erschöpft sein; kontaktieren Sie den Support.

Wie stelle ich die Bahn des Roboters ein?

Verwenden Sie den am Rad befindlichen Sperrstift. In der Werkseinstellung ist die Bahn gerade. Wenn sie zu stark gekrümmt ist, entfernen Sie den Stift und stecken Sie ihn in das darüber liegende Loch, um die Kurve zu verstärken. Folgen Sie den Abbildungen im Handbuch.

Was tun, wenn der Schwenkkopf nicht richtig dreht?

Lösen Sie den Schwenkkopf und den Dämpfungsring. Entfernen Sie festsitzende Schmutzpartikel, überprüfen Sie, ob der Ring beschädigt ist und die Bodenplatte korrekt angebracht ist. Ersetzen Sie den Ring bei Bedarf.

Wie ersetze ich den Seitenflügel?

Lösen Sie den abgenutzten Seitenflügel von seiner Achse und klicken Sie den neuen an seiner Stelle ein. Stellen Sie sicher, dass er sich frei dreht. Ersatzflügel sind auf der Bestway-Website erhältlich.

Der Schwimmer sinkt, was tun?

Wenn der Schwimmer beschädigt ist und Wasser eindringt, muss er durch einen neuen ersetzt werden. Kontaktieren Sie den Bestway-Support, um ein Ersatzteil zu erhalten.

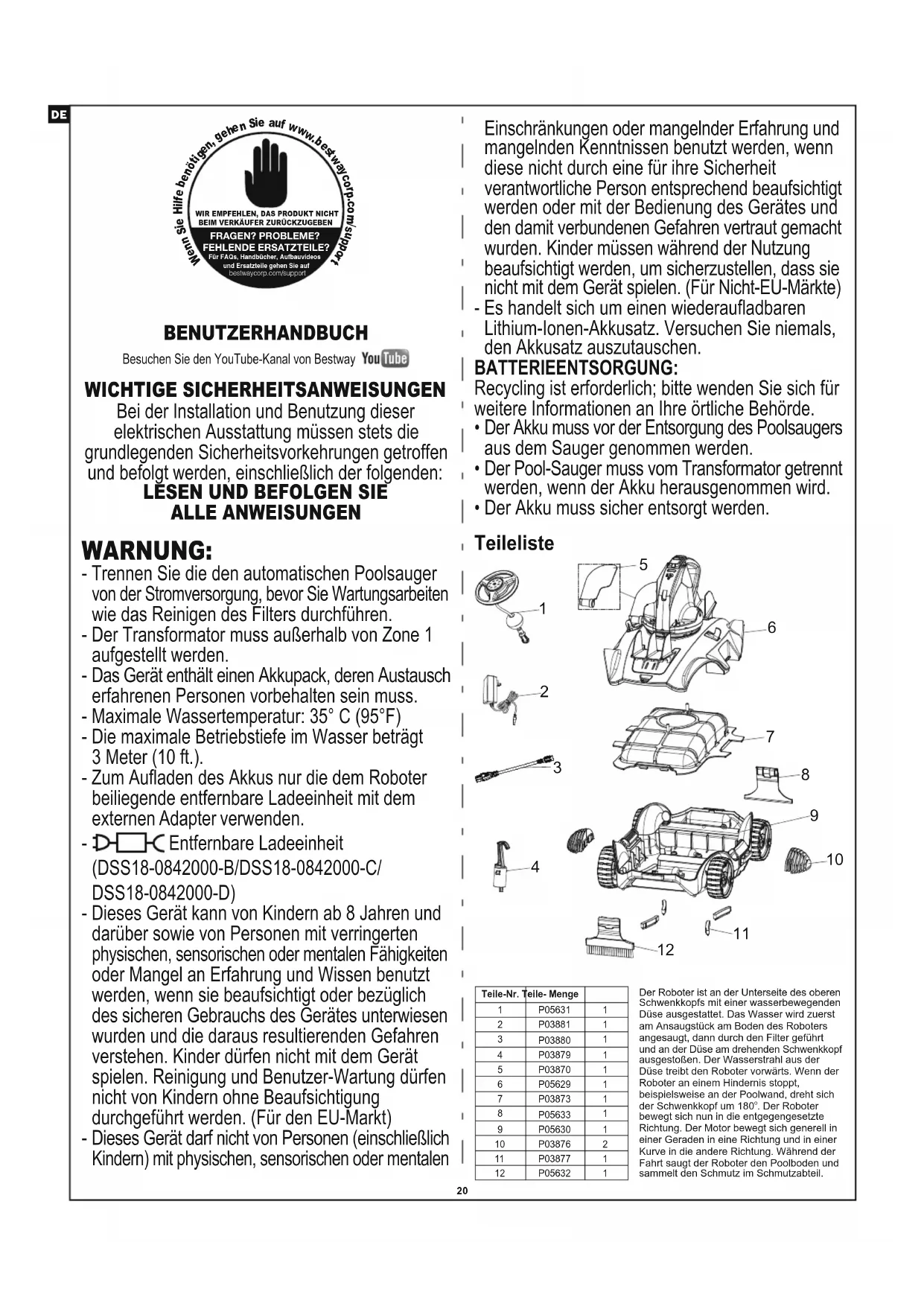

BEDIENUNGSANLEITUNG Flowclear 58482 BESTWAY

Wenn Sie Hilfe benötigen, gehen Sie auf www.bestway.com/support WIR EMPFEHLEN, DAS PRODUKT NICHT BEIM VERKÄUFTER ZURÜCKZUGEBEN FRAGEN? PROBLEME? FEHLENDE ERSATZTEILE? Für FAQs, Handbücher, Aufbauvideos und Ersatzteile gehen Sie auf bestway.com/support

BENUTZERHANDBUCH

Besuchen Sie den YouTube-Kanal von Bestway

WICHTIGE SICHERHEITSANWEISUNGEN

Bei der Installation und Benutzung dieser elektrischen Ausstattung müssen stets die grundlegenden Sicherheitsvorkehrungen getroffen und befolgt werden, einschließlich der folgenden:

LÉSEN UND BEFOLGEN SIE ALLE ANWEISUNGEN

WARNUNG:

• Trennen Sie die den automatischen Poolsauger von der Stromversorgung, bevor Sie Wartungsarbeiten wie das Reinigen des Filters durchführen.
• Der Transformator muss außerhalb von Zone 1 aufgestellt werden.
• Das Gerät enthält einen Akkupack, deren Austausch erfahrenen Personen vorbehalten sein muss.
• Maximale Wassertemperatur: 35°C (95°F)
• Die maximale Betriebstiefe im Wasser beträgt 3 Meter (10 ft.).
• Zum Aufladen des Akkus nur die dem Roboter beiliegende entfernbare Ladeeinheit mit dem externen Adapter verwenden.
• D□C Entfernbare Ladeeinheit (DSS18-0842000-B/DSS18-0842000-C/DSS18-0842000-D)
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. (Für den EU-Markt)
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit physischen, sensorischen oder mentalen

Einschränkungen oder mangelnder Erfahrung und mangelnden Kenntnissen benutzt werden, wenn diese nicht durch eine für ihre Sicherheit verantwortliche Person entsprechend beaufsichtigt werden oder mit der Bedienung des Gerätes und den damit verbundenen Gefahren vertraut gemacht wurden. Kinder müssen während der Nutzung beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. (Für Nicht-EU-Märkte)

- Es handelt sich um einen wiederaufladbaren Lithium-Ionen-Akkusatz. Versuchen Sie niemals, den Akkusatz auszutauschen.

BATTERIEENTSORGUNG:

Recycling ist erforderlich; bitte wenden Sie sich für weitere Informationen an Ihre örtliche Behörde.

• Der Akku muss vor der Entsorgung des Poolsaugers aus dem Sauger genommen werden.
• Der Pool-Sauger muss vom Transformator getrennt werden, wenn der Akku herausgenommen wird.
• Der Akku muss sicher entsorgt werden.

Teileliste

Der Roboter ist an der Unterseite des oberen Schwenkkopfs mit einer wasserbewegenden Düse ausgestattet. Das Wasser wird zuerst am Ansaugstück am Boden des Roboters angesaugt, dann durch den Filter geführt und an der Düse am drehenden Schwenkkopf ausgestoßen. Der Wasserstrahl aus der Düse treibt den Roboter vorwärts. Wenn der Roboter an einem Hindernis stoppt, beispielsweise an der Poolwand, dreht sich der Schwenkkopf um 180°. Der Roboter bewegt sich nun in die entgegengesetzte Richtung. Der Motor bewegt sich generell in einer Geraden in eine Richtung und in einer Kurve in die andere Richtung. Während der Fahrt saugt der Roboter den Poolboden und sammelt den Schmutz im Schmutzabteil.

Montage und Betrieb

WARNUNG: Für den Ladevorgang

- Verwenden Sie ausschließlich den externen Adapter und das beiliegende Ladekabel.

• Vergewissern Sie sich bei der Ladevorbereitung, dass der Roboteranschluss und der Ladeanschluss sauber sind.

- Schalten Sie den Roboter vor dem Aufladen aus, indem Sie den Schalter in die Stellung „OFF“ (AUS) schieben.

- Laden Sie den Roboter vor der erstmaligen Verwendung vollständig auf (circa 5 bis 6 Stunden).

- Netzleuchte: Kein Licht - Ausgeschaltet/kein Strom

Licht - Eingeschaltet

Blinkendes Licht – die Batterieleistung ist nur noch für 10 Minuten ausreichend.

Hinweis: Sobald der Roboter den Ladevorgang beginnt, leuchtet die Meldeleuchte am externen Adapter rot. Wenn der Roboter nahezu vollständig aufgeladen ist, leuchtet die Meldeleuchte Grün.

124

3 4.5-5 h ROTES Licht - Laden GRÜNES Licht - Aufgeladen

5

Befestigter Arretierstift Links Rechts Links Rechts

Werkseinstellung des Stifts für alle Pooltypen.
Wenn der Roboter sich in zu großen Kurven bewegen sollte, ziehen Sie den Stift heraus und setzen ihn in diese Öffnung ein. Die Radachse muss unter dem Rad positioniert sein
Um den Bewegungsradius (Kurve) zu verkleinern, nehmen Sie den Stift aus der Öffnung und setzen ihn in die Öffnung neben dem Stift sein; siehe Abbildung.

7

Hinweis: Nehmen Sie die Schwimmerabdeckung ab und lassen Sie das Schwimmerseil bis zur Tiefe des Poolwassers ab, plus circa 0,5 m (19.7in.).

9 10 ↓

11

12

1. 2. 2. Hinweis: Wenn der Schwimmer zu weit entfernt ist, um ihn mit der Hand herauszunehmen, verwenden Sie bitte den beiliegenden Haken. Befestigen Sie den Haken an der Teleskopstange (nicht enthalten) und verwenden Sie den Haken dann, um den Schwimmer herauszunehmen.

Hinweis: Wenn der Schwimmer zu weit entfernt ist, um ihn mit der Hand herauszunehmen, verwenden Sie bitte den beiliegenden Haken. Befestigen Sie den Haken an der Teleskopstange (nicht enthalten) und verwenden Sie den Haken dann, um den Schwimmer herauszunehmen.

13

14

15

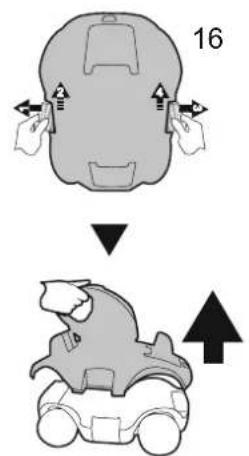

16

Hinweis: 1. Es wird empfohlen, das Filtrationssystems abzuschalten, weil die Wasserzirkulation das Bewegungsmuster des Roboters beeinträchtigen kann.

1. Nehmen Sie die Poolleiter, den Oberflächenskimmer und andere schwimmende Objekte aus dem Pool, weil diese die Bewegung des Roboterschwimmers und somit die Bewegung des Roboters behindern können.

2. In einem Salzwasserpool muss das gesamte Salz aufgelöst sein, bevor der Roboter im Wasser platziert wird.

Ersetzen der Klappe

Pflege und Lagerung

1. Der Akku entlädt sich während der Lagerung von selbst. Stellen Sie sicher, dass Sie den Roboter vor der Einlagerung vollständig aufladen.

2. Sie müssen den Akku mindestens einmal alle drei Monate aufladen, wenn er nicht in Gebrauch ist.

- Trennen Sie den externen Adapter vom Anschluss und ziehen Sie das externe Ladekabel vom externen Adapter und dem Roboter ab.

- Lösen Sie das Zubehör vom Roboter. Reinigen Sie den Roboter und das Zubehör ggf. mit Wasser. Verwenden Sie KEIN Reinigungsmittel.

- Lassen Sie das gesamte Wasser vor der Einlagerung aus dem Roboter ab

- Reinigen Sie den Roboter mit einem angefeuchteten Tuch und lassen Sie ihn trocknen.

• In einem gut belüfteten Bereich lagern, fern von Sonneneinstrahlung, Hitzequellen, Zündquellen und Poolchemikalien sowie stets außerhalb der Reichweite von Kindern.

Umgebungstemperatur für die Lagerung: 10°C – 25°C (50°F – 77°F). HINWEIS: Höhere Temperaturen während der Lagerung können zu einer Verschlechterung der

Akkulebensdauer beitragen

So entfernen und entsorgen Sie den Akkusatz

Empfohlene Werkzeuge (nicht enthalten) Schraubendreher.

1. Lösen Sie die obere Abdeckung (vormontiert am Schwenkkopf). Drehen Sie die Abdeckung um und lösen Sie den Schwenkkopf, indem Sie die untere Verschlussplatte gegen den Uhrzeigersinn drehen. Lösen Sie den Schwenkgleitring.

1. Lösen Sie vier (4) Schrauben am Boden des Kopfes mit einem Schraubendreher, um zuerst die Bodenplatte abzunehmen. Lösen Sie alle Schrauben, wie abgebildet, mit einem Schraubendreher. Nehmen Sie das Schwungrad heraus, hebeln Sie den Sockel frei und nehmen Sie ihn heraus, um das Innere des Kopfes freizulegen.

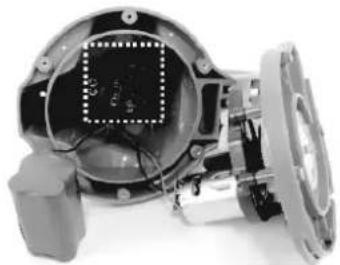

1. Nehmen Sie den Akkusatz heraus, um die Leiterplatte freizulegen. Um das Akkuanschlusskabel zu lösen, drücken Sie die Klammer am Steckverbinder und ziehen es heraus. HINWEIS: Wickeln Sie sofort Isolierband um den Steckverbinder, damit ein Kurzschluss infolge des Kontakts der beiden Drähte verhindert wird.

Elektroaltgeräte dürfen nicht über den Hausmüll entsorgt werden. Bitte geben Sie das Produkt zum Recyceln an eine entsprechende Einrichtung. Erkundigen Sie sich dafür bei Ihrer örtlichen Behörde oder Ihrem Händler.

Fehlerdiagnose

Problem	Mögliche Ursache	Lösung
Roboter nimmt keinen Schmutz auf	Akku schwach. Roboter erneut aufladen.
	Schwungrad blockiert.	Roboter abschalten und die Öffnung unter dem Schmutz einer Sichtprüfung unterziehen. Wenn Sie Hilfe benötigen, besuchen Sie bitte den Supportbereich auf unserer Website www.bestwaycorp.comACHTUNG!Stellen Sie sicher, dass der Roboter ausgeschaltet ist, bevor Sie das Produkt warten.
	Schwungrad beschädigt.	Wenn Sie Hilfe benötigen, besuchen Sie bitte den Supportbereich auf unserer Website www.bestwaycorp.com
	Schmutzabteil ist voll.	Schmutzabteil und Filterdeckel reinigen.
Roboter stoppt in der Poolmitte (Schwenkkopf dreht weiter).	Roboter gestoppt durch Hindernis.	Prüfen, ob der Gegenstand den Reiniger ggf. blockiert.Hindernis entfernen.
	Roboter gestoppt durch Saugkraft des Hauptablaufs am Poolboden.	Filtrationssystem abschalten (siehe Bedienungsanleitungen).
Roboter deckt nicht den gesamten Pool ab / bewegt sich entlang der Poolwand.	Schmutzabteil ist voll.	Reinigen Sie das Schmutzabteil
	Betriebsdauer kürzer als erwartet.	Schmutzabteil reinigen und Roboter erneut während 5 bis 6 Std. aufladen.
	Die Bewegungsrichtung wird infolge der Wasserzirkulation im Filtrationssystem unterbrochen.	Filtrationssystem abschalten (siehe Bedienungsanleitungen).
	Rad blockiert.	Rad prüfen und reinigen.
	Falsche Position des Arretierstifts/Puffer erforderlich.	Die richtige Position des Arretierstifts entnehmen Sie bitte der Bedienungsanleitung; wenden Sie den Puffer an.
	Der Roboter bewegt sich entlang der Poolwand des runden Pools.	Montieren Sie die Puffer (siehe Bedienungsanleitungen).
Roboter eingeklemmt an einer schmalen Stelle eines Bodenpools.	Unzureichender Platz für den Wechsel der Roboterrichtung.	Ziehen Sie die Bedienungsanleitung hinzu, um Puffer an beiden Roboterenden zu montieren.
Roboter bewegt sich langsam.	Schmutzabteil ist voll.	Schmutzabteil und Filterdeckel reinigen.
Schwenkkopf dreht nicht oder sehr langsam.	Blockierung am Schwenkkopfboden.	Nehmen Sie Drehaufsatz und Gleitring entsprechend den Anweisungen im Abschnitt „Entfernen des Akkus“ in der Bedienungsanleitung ab und:- Entfernen Sie den eingeschlossenen Schmutz- Stellen Sie sicher, dass Gleitring und Bodenplatte korrekteingesetzt sind (siehe Abbildungen unten)- Überprüfen Sie den Gleitring auf Schäden und Abnutzung.Ersetzen Sie ihn gegebenenfalls durch einen neuen
	Seitenklappe blockiert.	Prüfen und den Schmutz entfernen, der die Bewegung der Klappe verhindert.
	Defekter Schwenkgleitring.	Gegen einen neuen Schwenkgleitring austauschen.Wenn Sie Hilfe benötigen, besuchen Sie bitte den Supportbereich auf unserer Website www.bestwaycorp.com
Schmutz tritt aus dem Roboter aus.	Defekte Ansaugstutzenklappe (am Saugerboden).	Die Ansaugstutzenklappe arbeitet einer Tür vergleichbar und verhindert, dass Schmutz aus dem Schmutzabteil austritt.Wenn Sie Hilfe benötigen, besuchen Sie bitte den Supportbereich auf unserer Website www.bestwaycorp.com
	Defekte oder nicht montierte Ablauffilterplatte.	Die Ablauffilterplatte muss vorhanden sein oder tauschen Sie sie ggf. vor der nächsten Benutzung aus.
Schmutz tritt aus dem Filterdeckel aus.	Beschädigtes Filterdeckelnetz.	Neuen Filterdeckel einsetzen. Wenn Sie Hilfe benötigen, besuchen Sie bitte den Supportbereich auf unserer Website www.bestwaycorp.com
Schwimmer versinkt.	Der Schwimmer ist defekt und es dringt Wasser ein.	Gegen einen neuen Schwimmer austauschen.Wenn Sie Hilfe benötigen, besuchen Sie bitte den Supportbereich auf unserer Website www.bestwaycorp.com
Roboter kann nicht geladen/ aufgeladen werden.	Akku beschädigt.	Wenn Sie Hilfe benötigen, besuchen Sie bitte den Supportbereich auf unserer Website www.bestwaycorp.comWARNUNG!Öffnen Sie den Roboter NICHT selbst, um den Akku auszutauschen. Dies kann zu schweren oder tödlichen Verletzungen führen und es hat den Garantieverlust zur Folge.
	Das Ladekabel ist nicht richtig mit dem externen Adapter und dem Roboter verbunden.	Das Ladekabel muss richtig und vollständig mit dem externen Adapter und dem Roboter verbunden sein.Ziehen Sie die Bedienungsanleitungen hinzu.
	Außenadapter ist außer Betrieb.	Wenn Sie Hilfe benötigen, besuchen Sie bitte den Supportbereich auf unserer Website www.bestwaycorp.comWARNUNG! Die Verwendung eines falschen Außen-adapters führt zu Beschädigungen des Roboters/Akkus und hat den Garantieverlust zur Folge.
