Produkttyp	Robotdammsugare för pool
Märke	Bestway
Modell	Flowclear 58482
Användning	Rengöring av botten för ovanmark- och nedgrävda pooler
Strömförsörjning	Uppladdningsbart litiumjonbatteri
Nätadapter	DSS18-0842000 (ingång 100-240 V, utgång 8,4 V / 2 A)
Laddningstid	5 till 6 timmar
Maximalt arbetdjup	3 meter
Maximal vattentemperatur	35 °C
Rengöringsmetod	Sugning genom nedre munstycke, intern filtrering i ett skräpfack
Förflyttning	Vattenjetdrift, slumpmässig bana med 180° svängbart huvud och sidofena
Flytsystem	Inbyggd flottör för att hålla sig vid ytan och styrning
Avtagbara delar	Sidofena, filter, flottör, stötdämpande ring, filtreringsplatta
Säkerhet	Automatisk stopp vid hinder, koppla ur före underhåll, öppna inte batteriet
Underhåll	Rengör filtret efter varje användning, full laddning före förvaring, ladda var 3:e månad om oanvänd
Förvaring	På en torr, ventilerad plats, skyddad från sol och värmekällor, temperatur 10-25 °C
Batteri	Uppladdningsbart litiumjon, öppna inte, obligatorisk återvinning
Miljö	Obligatorisk återvinning av batteri och elektroniska komponenter

Vanliga frågor - Flowclear 58482 BESTWAY

Hur laddar jag roboten Flowclear 58482?

Se till att roboten är avstängd (strömbrytaren på OFF). Anslut laddkabeln till den medföljande externa adaptern och sedan till roboten. Indikatorn på adaptern blir röd under laddning och blir grön när den är fulladdad. Full laddning tar 5 till 6 timmar.

Vad gör jag om roboten inte plockar upp skräp?

Kontrollera först batteriets laddning. Om batteriet är svagt, ladda det. Kontrollera sedan att rotorn inte är blockerad av skräp. Rengör skräpfacket och filtret. Om problemet kvarstår, kontakta supporten online.

Varför stannar roboten mitt i poolen?

Roboten kan blockeras av ett hinder eller av sugkraften från bottenavloppet. Ta bort eventuella hinder och stäng av poolens filtreringssystem under rengöring.

Hur rengör jag robotens filter?

Öppna skräpfacket, ta bort filtret och skölj det med sötvatten. Se till att det är torrt innan du sätter tillbaka det. Använd inte rengöringsmedel.

Hur förvarar jag roboten Flowclear 58482?

Rengör och torka roboten noggrant. Töm allt vatten ur facket. Ladda batteriet helt. Förvara den på en torr, ventilerad plats, skyddad från sol, värme och kemikalier, vid en temperatur på 10-25 °C. Ladda batteriet minst en gång var tredje månad.

Drifttiden är kortare än förväntat, vad gör jag?

Rengör filtret och skräpfacket. Ladda roboten helt i 5 till 6 timmar. Om problemet kvarstår kan batteriet vara uttjänt; kontakta supporten.

Hur justerar jag robotens bana?

Använd låsstiftet som sitter på hjulet. I fabriksinställning är banan rak. Om den är för krökt, ta bort stiftet och sätt i det i hålet ovanför för att öka kurvan. Följ scheman i manualen.

Vad gör jag om det svängbara huvudet inte roterar korrekt?

Lossa det svängbara huvudet och stötdämpningsringen. Ta bort fastkliade skräp, kontrollera att ringen inte är skadad och att bottenplattan är korrekt installerad. Byt ringen vid behov.

Hur byter jag ut sidofenan?

Lossa den slitna sidofenan från sin axel och klicka fast den nya på plats. Se till att den roterar fritt. Reservfenor finns tillgängliga på Bestways webbplats.

Flottören sjunker, vad gör jag?

Om flottören är skadad och vatten läcker in, måste den bytas ut mot en ny. Kontakta Bestway support för att få en reservdel.

BRUKSANVISNING Flowclear 58482 BESTWAY

Besök www.beswaycorp.com/support för hälp VI RÅDER ATT INTE SKICKA TILLBAKA PRODUKTEN TILL AFFÄREN FRÅGOR? PROBLEM? SAKNADE DELAR? Får trägor och avar, bruksanvisninger, videoklipp eller reservdelar, besök bealwayscorp.com/support

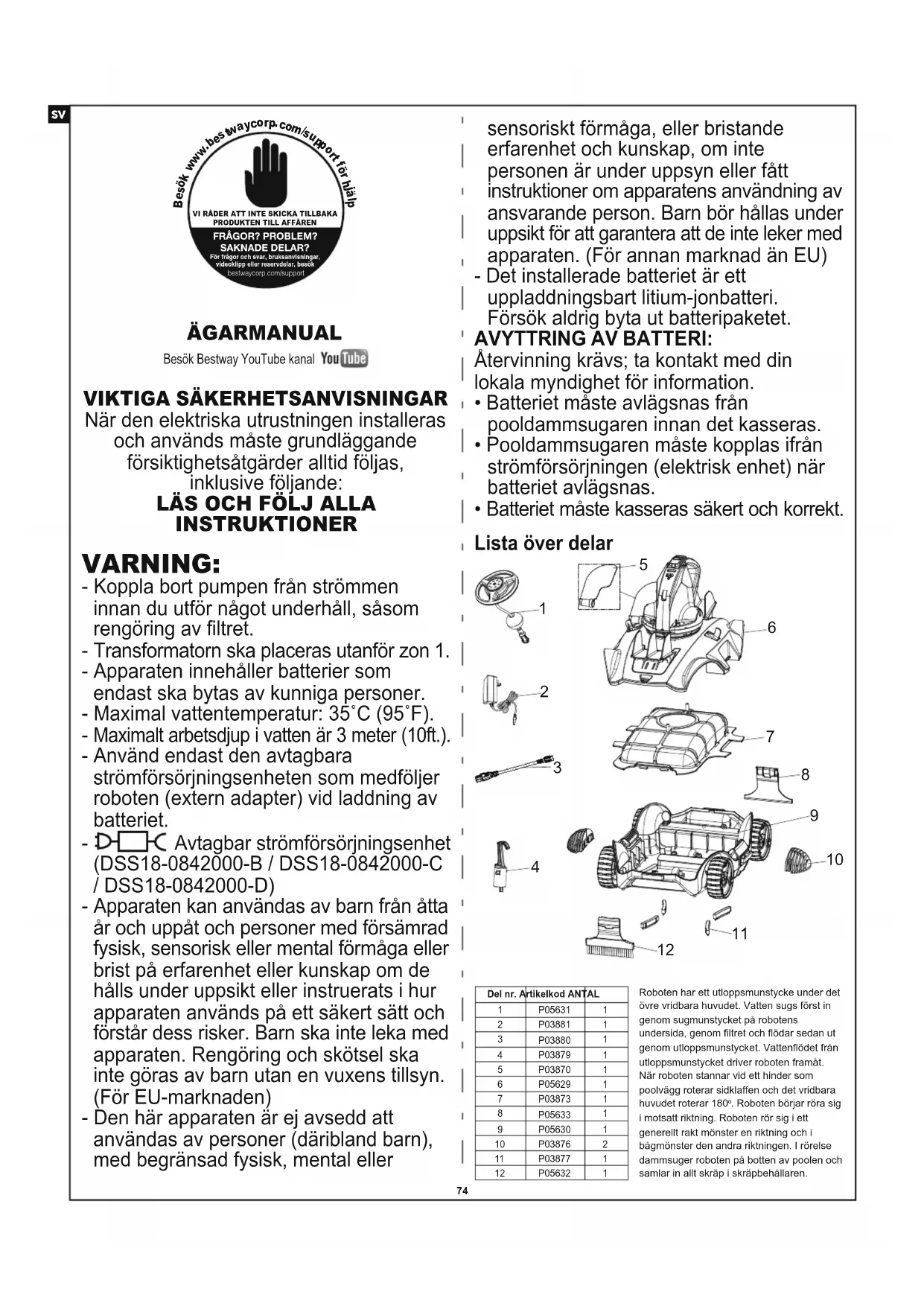

ÄGARMANUAL

Besök Bestway YouTube kanal

VIKTIGA SÄKERHETSANVISNINGAR

När den elektriska utrustningen installeras och används måste grundläggande försiktighetsåtgärder alltid följas, inklusive följande:

LÄS OCH FÖLJ ALLA INSTRUKTIONER

WARNING:

• Koppla bort pumpen från strömmen innan du utför något underhåll, såsom rengöring av filtret.
• Transformatorn ska placeras utanför zon 1.
• Apparaten innehåller batterier som endast ska bytas av kunniga personer.
• Maximal vattentemperatur: 35°C (95°F).
• Maximalt arbetsdjup i vatten är 3 meter (10ft.).
• Använd endast den avtagbara strömförsörjningsenheten som medföljer roboten (extern adapter) vid laddning av batteriet.
• D□C Avtagbar strömförsörjningsenhet (DSS18-0842000-B / DSS18-0842000-C / DSS18-0842000-D)
• Apparaten kan användas av barn från åtta år och uppåt och personer med försämrad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap om de hålls under uppsikt eller instruerats i hur apparaten används på ett säkert sätt och förstår dess risker. Barn ska inte leka med apparaten. Rengöring och skötsel ska inte göras av barn utan en vuxens tillsyn. (För EU-marknaden)

- Den här apparaten är ej avsedd att användas av personer (däribland barn), med begränsad fysisk, mental eller

sensoriskt förmåga, eller bristande erfarenhet och kunskap, om inte personen är under uppsyn eller fått instruktioner om apparatens användning av ansvarande person. Barn bör hållas under uppsikt för att garantera att de inte leker med apparaten. (För annan marknad än EU)

- Det installerade batteriet är ett uppladdningsbart litium-jonbatteri. Försök aldrig byta ut batteripaketet.

AVYTTRING AV BATTERI:

Återvinning krävs; ta kontakt med din lokala myndighet för information.

- Batteriet måste avlägsnas från pooldammsugaren innan det kasseras.

- Pooldammsugaren måste kopplas ifrån strömförsörjningen (elektrisk enhet) när batteriet avlägsnas.

- Batteriet måste kasseras säkert och korrekt.

Lista över delar

Roboten har ett utloppsmunstycke under det övre vridbara huvudet. Vatten sugs först in genom sugmunstycket på robotens undersida, genom filtret och flödar sedan ut genom utloppsmunstycket. Vattenflödet från utloppsmunstycket driver roboten framåt. När roboten stannar vid ett hinder som poolvägg roterar sidklaffen och det vridbara huvudet roterar 180°. Roboten börjar röra sig i motsatt riktning. Roboten rör sig i ett generellt rakt mönster en riktning och i bågmönster den andra riktningen. I rörelse dammsuger roboten på botten av poolen och samlar in allt skräp i skräpbehållaren.

Montering och Drift

WARNING vid laddning

- Använd endast originaladapter och medföljande laddkabel.

- Se till att roboten och laddningsporten är rena och torra innan installation.

- Kontrollera att roboten är avstängd genom att skjuta brytaren till OFF-läge före laddning

- Ladda poolammsugaren helt i 5-6 timmar innan den används första gången.

- Strömindikatorlampa: Ingen lampa - Ström av / ingen ström

Lampa - Ström på

Blinkande lampa - Batteriet laddar ur inom 10 minuter.

Obs: När roboten påbörjar sin laddning, kommer indikeringslampan på den externa adaptem bli röd. När roboten nästan är helt laddad, kommer indikeringslampan bli grön.

124

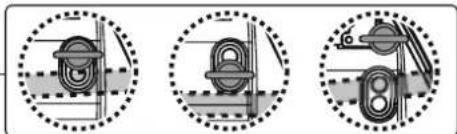

Vänster Höger Fixerat lässtift Vänster Höger

Fabriksinställning av stiftet för alla typer av pooler.

Om robotbanan är för böjd, dra ut stiftet och sätt in det i det här hålet. Se till att hjulaxeln är placerad under axeln.

För att öka banans kurva, ta bort stiftet från hålet och sätt i det i hålet som ligger ovanför stifthålet enligt bilden.

7

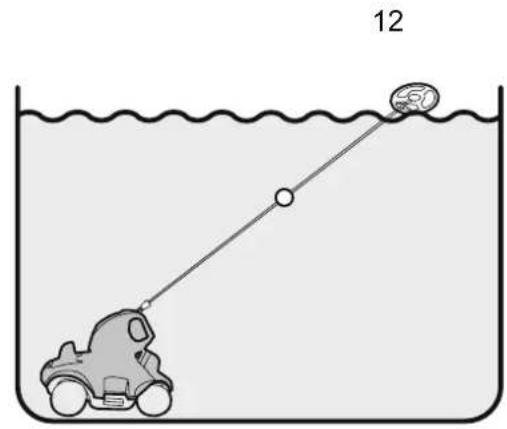

Obs: Bänd upp skyddet och lossa repet från flötet ända till djupet i poolvattnet plus ca 0,5 m (19,7 tum).

9 10 ↓

11

12

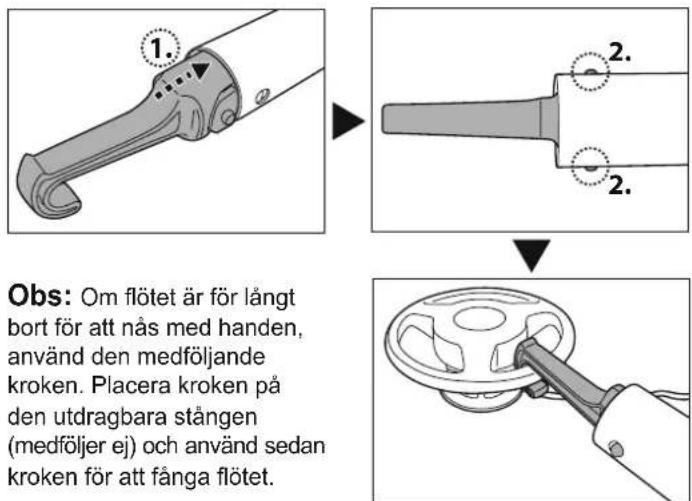

1. 2. 2. Obs: Om flötet är för långt bort för att nås med handen, använd den medföljande kroken. Placera kroken på den utdragbara stängen (medföljer ej) och använd sedan kroken för att fånga flötet.

Obs: Om flötet är för långt bort för att nås med handen, använd den medföljande kroken. Placera kroken på den utdragbara stängen (medföljer ej) och använd sedan kroken för att fånga flötet.

13

14

15

16

Obs: 1. Det rekommenderas att stänga av filtreringssystemet eftersom vattnets rörelser kan påverka flötet och robotens rörelser.
2. Flytta poolstege, ytskimmer och andra objekt från poolen eftersom det kan hindra flötet och följaktligen även robotens rörelse. 3. Om du använder en saltvattenpool, se till att allt salt är upplöst innan du sätter roboten i vattnet.

Ersätt klaff

Underhåll och Förvaring

1. Batteriet laddas ur av sig självt under förvaringen. Se till att pooldammsugaren är fullt laddad innan förvaring.
2. Du måste ladda batteriet minst en gång var tredje månad när det inte används.
3. Koppla ur den externa adaptern ur uttaget och dra sedan ur laddkabeln från den externa adaptern och roboten.
4. Lossa tillbehör från roboten. Skölj av roboten och dess tillbehör med rent vatten om det är nödvändigt. ANVÄND INTE rengöringsmedel.
5. Var noga med att tömma roboten på vatten innan den läggs undan för förvaring.
6. Använd en fuktig duk för att göra ren och torka roboten och dess tillbehör.
7. Förvaras på ett väl ventilerat ställe längt borta från solljus, värme, antändbara källor, poolkemikalier och barn. Rumstemperatur för förvaring ska ligga mellan 10°C – 25°C (50°F – 77°F). OBS: Högre temperaturer under förvaring kan göra att batteriets livslängd förkortas.

Hur batteriet ska avlägsnas

Rekommenderade redskap (medföljer ej): Skruvmejsel.

1. Lossa på topphöljet (förmonterad med vridbart huvud) Vänd höljet uppåt och lossa på det vridbara huvud genom att vrida bottenläsplattan moturs. Lossa på det vridbara huvudets ring.

1. Använd skruvmejseln för att skruva loss de fyra skruvarna på undersidan av huvudet för att lossa bottenplattan först. Använd skruvmejseln för att skruva loss alla skruvar på basen enligt bilden. Ta bort impellern och bänd sedan upp basen och ta bort den för att exponera huvudet inuti.

1. Ta bort batteripaketet så att PCBA exponeras. För att lossa batterikabeln trycker du på låsningen på kontakten och drar sedan ut det. OBS: Linda omgående ett isoleringsband runt kontakten för att undvika kortslutning som orsakas av kontakten av de båda trådanslutningarna.

AVFALLSHANTERING

Elektroniska produkter ska inte kastas tillsammans med hushållsavfall. Lämna in till en återvinningscentral. Kontrollera med din lokala myndighet eller återförsäljare angående återvinning.

Felsökning

Problem	Möjlig orsak	Lösning
Roboten samlar inte upp skräp.	Batteriet är lågt. Ladda roboten igen.
	Impellern har fastnat.	Stäng av roboten och kontrollera visuellt hålet under skräpet.För assistans, besök hjälpavdelningen på vår webbplats,www.bestwaycorp.com.VARNING!Försäkra dig om att strömmen är avstängd innan robotenheten kontrolleras.
	Impellern är trasig.	För assistans, besök hjälpavdelningen på vår webbplats,www.bestwaycorp.com.
	Skräpbehållaren är full.	Rengör skräpbehållaren och filterhöljet.
Roboten slutade röra sig mitt i poolen (det vridbara huvudet vrider fortfarande).	Roboten stoppad av hinder.	Kontrollera om det finns föremål som hindrar rengöraren. Ta bort föremålet.
	Roboten stoppas av sugkraften från poolens golvavlopp.	Stäng av filtreringssystemet (se anvisningarna i bruksanvisningen).
Roboten täcker inte hela poolen / rör sig längs poolväggarna.	Skräpbehållaren är full.	Rengör skräpbehållaren
	Driftstiden är kortare än väntat.	Rengör filterbehållaren och ladda roboten igen i 5 till 6 timmar
	Flyttningsriktningen avbryts av genererad vattencirkulation genom filtreringssystemet.	Stäng av filtreringssystemet (se anvisningarna i bruksanvisningen).
	Hjulet har fastnat.	Kontrollera och ta bort skräpet från hjulet.
	Låsstiftets position är inte korrekt / stötfångare krävs.	Följ instruktionerna i bruksanvisningen för att ställa in lässtiftets position korrekt och applicera stötfångaren.
	Roboten rör sig längs med poolväggarna i rund pool.	Se till att stötfångaren har installerats (se anvisningarna i bruksanvisningen).
Roboten fångad i den smala platsen i grund pool.	Inte tillräckligt med utrymme för roboten att ändra riktningar.	Följ anvisningarna i bruksanvisningen för att applicera stötfångare på båda sidor på roboten.
Roboten rör sig längsamt.	Skräpbehållaren är full.	Rengör skräpbehållaren och filterhöljet.
Vridbara huvudet vrider inte ellervrider sig märkbart långsamt.	Det vridbara huvudets undersidahar fastnat.	Lossa vridhuvudet och friktionsringen enligt instruktionerna iavsnittet "Hur batteriet ska avlägsnas" i bruksanvisningen, och:- Ta bort skräp som fastnat- Säkerställ att friktionsringen på bottenplattan är korrektinstallerad (se diagrammen nedan)- Kontrollera friktionsringen för eventuella skador och slitage.Ersätt med en ny vid behov
	Sidklaffen har fastnat.	Kontrollera och ta bort eventuellt skräp som hindrar klaffens rörelse.
	Det vridbara huvudets ring är sönder.	Ersätt med en ny ring.För assistans, besök hjälpavdelningen på vår webbplats,www.bestwaycorp.com.
Skräp tar sig ut från roboten.	Sugmunstyckets klaff (på rengörarensundersida) är sönder.	Sugmunstyckets klaff fungerar som en dörr för att förhindra attskräpet tar sig ut från skräpbehållaren.För assistans, besök hjälpavdelningen på vår webbplats,www.bestwaycorp.com.
	Dräneringsfilterplattan är sönder ellerinte på plats.	Se till att dräneringsfilterplattan är på plats och ersätt med en nytill nästa användning om det är nödvändigt.
Skräp tar sig utanför filterhöljet.	Filterhöljets nät är skadat.	Ersätt med ett nytt filterhölje. För assistans, besök hjälpavdelningenpå vår webbplats, www.bestwaycorp.com.
Flötet sjunker.	Flötet är sönder och vatten kommer in.	Ersätt med ett nytt flöte.För assistans, besök hjälpavdelningen på vår webbplats,www.bestwaycorp.com.
Roboten kan inte laddas /återuppladdas.	Batteriet är skadat.	För assistans, besök hjälpavdelningen på vår webbplats,www.bestwaycorp.com.VARNING!ÖPPNA INTE roboten och ersätt batteriet på egen hand. Det kanresultera i allvarliga eller livshotande skador och garantin bliräven ogiltigförklarad.
	Laddkabeln är inte fullständigtansluten med den externaadaptern och roboten.	Se till att laddkabeln är korrekt och fullständigt ansluten till denexterna adaptern och roboten.Se anvisningarna i bruksanvisningen.
	Den externa adaptern fungerar inte.	För assistans, besök hjälpavdelningen på vår webbplats,www.bestwaycorp.com.VARNING! Genom användning av fel extern adapterkan skada uppkomma på roboten / batteriet och därmed kommergarantin ogiltigförklaras.
