Flowclear 58482 - Robotstofzuiger BESTWAY - Gratis gebruiksaanwijzing en handleiding

Producttype	Robotstofzuiger voor zwembad
Merk	Bestway
Model	Flowclear 58482
Gebruik	Reiniging van de bodem van bovengrondse en ingegraven zwembaden
Voeding	Oplaadbare lithium-ionbatterij
Netadapter	DSS18-0842000 (ingang 100-240 V, uitgang 8,4 V / 2 A)
Oplaadtijd	5 tot 6 uur
Maximale werkdiepte	3 meter
Maximale watertemperatuur	35 °C
Reinigingsmethode	Aanzuiging via onderste mondstuk, interne filtratie in een vuilnisvak
Verplaatsing	Aandrijving door waterstraal, willekeurige baan met 180° draaibare kop en zijvleugel
Drijfsysteem	Geïntegreerde drijver voor drijven aan oppervlak en geleiding
Verwijderbare onderdelen	Zijvleugel, filter, drijver, dempingsring, filterplaat
Veiligheid	Automatische uitschakeling bij obstakel, uitschakelen voor onderhoud, open de batterij niet
Onderhoud	Filter reinigen na elk gebruik, volledig opladen voor opslag, elke 3 maanden opladen indien ongebruikt
Opslag	Op een droge, goed geventileerde plaats, uit de buurt van zonlicht en warmtebronnen, temperatuur 10-25 °C
Batterij	Oplaadbare lithium-ion, niet openen, verplicht recyclen
Milieu	Verplichte recycling van de batterij en elektronische componenten

Veelgestelde vragen - Flowclear 58482 BESTWAY

Hoe laad ik de robot Flowclear 58482 op?

Zorg ervoor dat de robot is uitgeschakeld (schakelaar op OFF). Sluit de oplaadkabel aan op de meegeleverde externe adapter, en vervolgens op de robot. Het lampje op de adapter wordt rood tijdens het opladen en wordt groen wanneer volledig opgeladen. Het volledig opladen duurt 5 tot 6 uur.

Wat moet ik doen als de robot geen vuil opruimt?

Controleer eerst de batterijlading. Als de batterij bijna leeg is, laad deze dan op. Controleer vervolgens of de rotor niet is geblokkeerd door vuil. Maak het vuilnisvak en het filter schoon. Als het probleem aanhoudt, raadpleeg dan de online ondersteuning.

Waarom stopt de robot midden in het zwembad?

De robot kan worden geblokkeerd door een obstakel of door de zuigkracht van de bodemafvoer. Verwijder eventuele obstakels en schakel het filtratiesysteem van het zwembad uit tijdens het reinigen.

Hoe maak ik het filter van de robot schoon?

Open het vuilnisvak, verwijder het filter en spoel het af met zoet water. Zorg ervoor dat het droog is voordat u het terugplaatst. Gebruik geen reinigingsmiddel.

Hoe bewaar ik de robot Flowclear 58482?

Reinig en droog de robot grondig. Leeg al het water uit het compartiment. Laad de batterij volledig op. Berg hem op een droge, goed geventileerde plaats op, uit de buurt van zonlicht, warmte en chemicaliën, bij een temperatuur van 10-25 °C. Laad de batterij minstens één keer per drie maanden op.

De gebruiksduur is korter dan verwacht, wat moet ik doen?

Maak het filter en het vuilnisvak schoon. Laad de robot volledig op gedurende 5 tot 6 uur. Als het probleem aanhoudt, kan de batterij verouderd zijn; neem contact op met de ondersteuning.

Hoe pas ik de baan van de robot aan?

Gebruik de borgpen op het wiel. In de fabrieksinstelling is de baan recht. Als deze te gebogen is, verwijder dan de pen en steek deze in het gat erboven om de bocht te vergroten. Volg de schema's in de handleiding.

Wat moet ik doen als de draaibare kop niet goed draait?

Maak de draaibare kop en de dempingsring los. Verwijder vastzittend vuil, controleer of de ring niet beschadigd is en of de bodemplaat correct is geïnstalleerd. Vervang de ring indien nodig.

Hoe vervang ik de zijvleugel?

Maak de versleten vleugel los van de as en klik de nieuwe op zijn plaats. Zorg ervoor dat deze vrij kan draaien. Reservevleugels zijn beschikbaar op de Bestway-website.

De drijver zinkt, wat moet ik doen?

Als de drijver beschadigd is en er water binnendringt, moet deze worden vervangen door een nieuwe. Neem contact op met de Bestway-ondersteuning voor een vervangingsonderdeel.

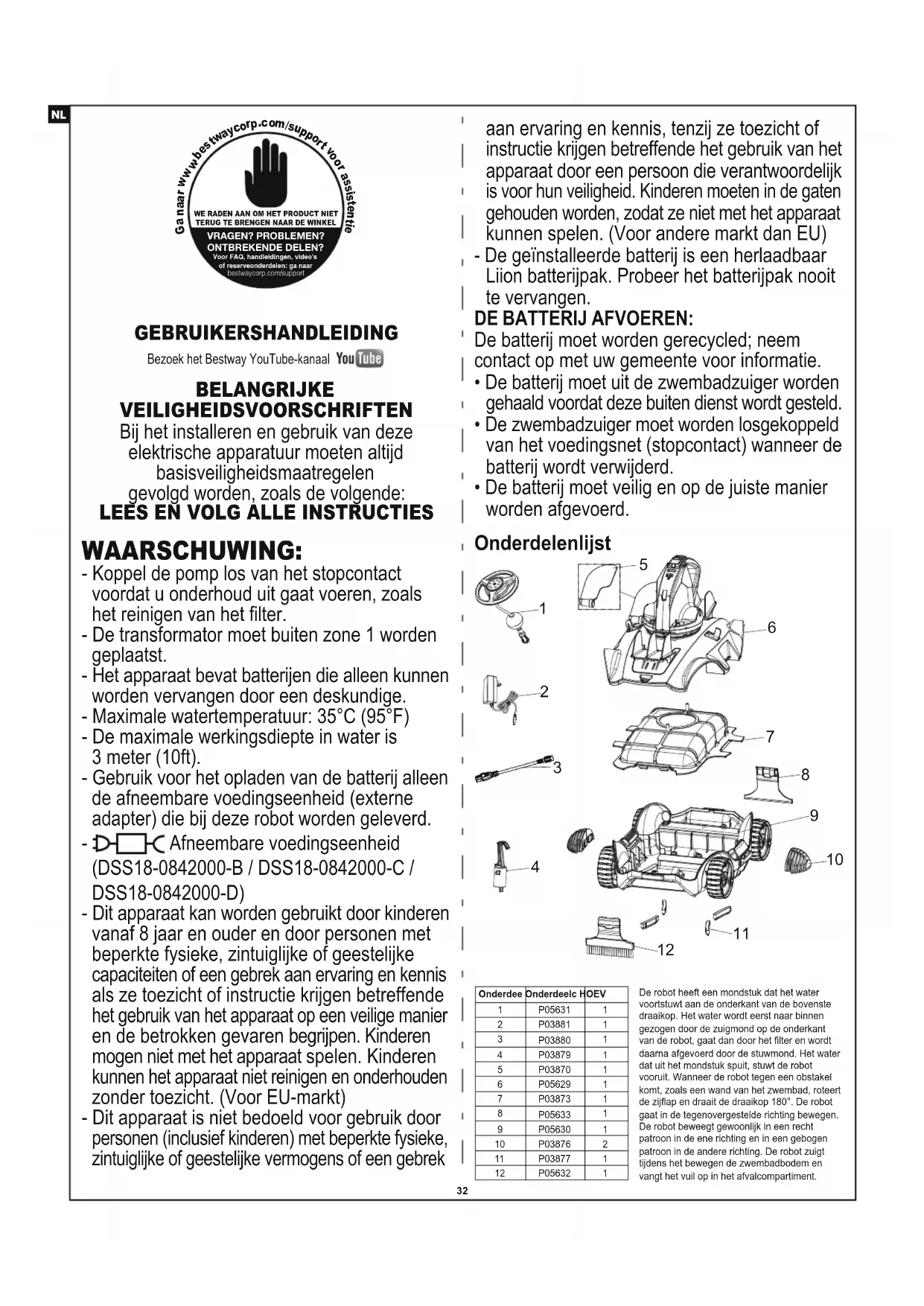

GEBRUIKSAANWIJZING Flowclear 58482 BESTWAY

Bezoek het Bestway YouTube-kanaal

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Bij het installeren en gebruik van deze elektrische apparatuur moeten altijd basisveiligheidsmaatregelen gevolgd worden, zoals de volgende:

LEES EN VOLG ALLE INSTRUCTIES

WAARSCHUWING:

• Koppel de pomp los van het stopcontact voordat u onderhoud uit gaat voeren, zoals het reinigen van het filter.
• De transformator moet buiten zone 1 worden geplaatst.
• Het apparaat bevat batterijen die alleen kunnen worden vervangen door een deskundige.
• Maximale watertemperatuur: 35°C (95°F)
• De maximale werkingsdiepte in water is 3 meter (10ft).
• Gebruik voor het opladen van de batterij alleen de afneembare voedingseenheid (externe adapter) die bij deze robot worden geleverd.
• D□C Afneembare voedingseenheid (DSS18-0842000-B / DSS18-0842000-C / DSS18-0842000-D)
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en door personen met beperkte fysieke, zintuiglijke of geestelijke capaciteiten of een gebrek aan ervaring en kennis als ze toezicht of instructie krijgen betreffende het gebruik van het apparaat op een veilige manier en de betrokken gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen kunnen het apparaat niet reinigen en onderhouden zonder toezicht. (Voor EU-markt)
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of een gebrek

aan ervaring en kennis, tenzij ze toezicht of instructie krijgen betreffende het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten in de gaten gehouden worden, zodat ze niet met het apparaat kunnen spelen. (Voor andere markt dan EU)

- De geïnstalleerde batterij is een herlaadbaar Liion batterijpak. Probeer het batterijpak nooit te vervangen.

DE BATTERIJ AFVOEREN:

De batterij moet worden gerecycled; neem contact op met uw gemeente voor informatie.

• De batterij moet uit de zwembadzuiger worden gehaald voordat deze buiten dienst wordt gesteld.
• De zwembadzuiger moet worden losgekoppeld van het voedingsnet (stopcontact) wanneer de batterij wordt verwijderd.
• De batterij moet veilig en op de juiste manier worden afgevoerd.

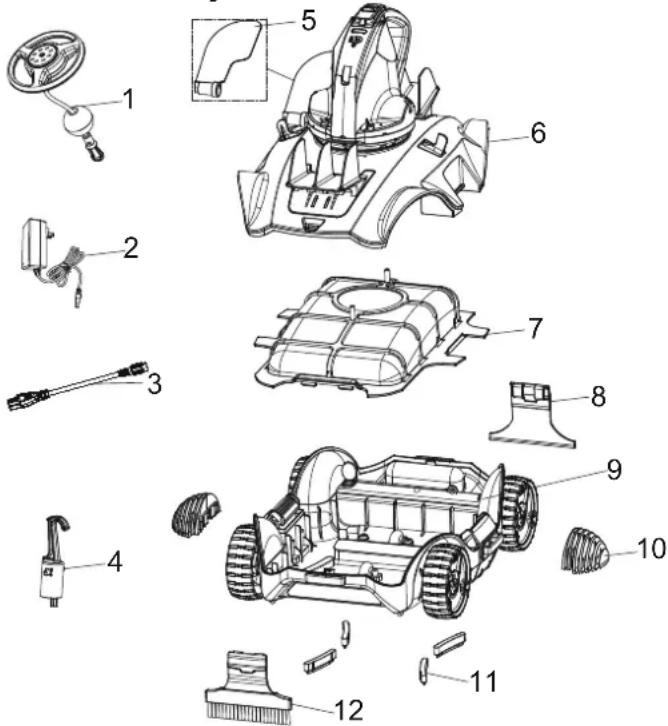

Onderdelenlijst

De robot heeft een mondstuk dat het water voortstuwt aan de onderkant van de bovenste draaikop. Het water wordt eerst naar binnen gezogen door de zuigmond op de onderkant van de robot, gaat dan door het filter en wordt daarna afgevoerd door de stuwmond. Het water dat uit het mondstuk spuit, stuwt de robot vooruit. Wanneer de robot tegen een obstakel komt, zoals een wand van het zwembad, roteert de zijflap en draait de draaikop 180°. De robot gaat in de tegenovergestelde richting bewegen. De robot beweegt gewoonlijk in een recht patroon in de ene richting en in een gebogen patroon in de andere richting. De robot zuigt tijdens het bewegen de zwembadbodem en vangt het vuil op in het afvalcompartiment.

WAARSCHUWING voor het opladen

- Gebruik alleen de originele externe adapter en de bijgeleverde oplaadkabel.

- Zorg ervoor dat de robot en de oplaadpoort schoon en droog zijn voor de installatie.

- Zorg ervoor dat de robot wordt uitgeschakeld door de schakelaar op de OFF-positie te zetten voordat u hem gaat opladen.

- Laad de robot volledig (ongeveer 5-6 uur) op voor het eerste gebruik.

• Voedingsindicatielampje: Geen licht - Voeding uit/geen voeding

Licht - Voeding aan

Knipperend licht - De batterijvoeding stopt binnen 10 minuten.

Opmerking: Wanneer de robot begint op te laden, wordt het indicatielampje op de externe adapter rood. Wanneer de robot bijna helemaal is opgeladen, wordt het indicatielampje groen.

124

Fabrieksinstelling van de pen voor alle soorten zwembaden.
Als de robot een te sterk gebogen route maakt, trek dan de pen naar buiten en steek hem in dit gat. Zorg ervoor dat de wielas onder de as is geplaatst.
Om de bocht van de route te vergroten, haalt u de pen uit het gat en steekt u hem in het gat dat boven het pengat zit zoals afgebeeld.

7

Opmerking: Wrik het deksel van de drijver los en haal net zoveel touw uit de drijver als de diepte van het zwembadwater plus ongeveer 0,5 m (19.7in.).

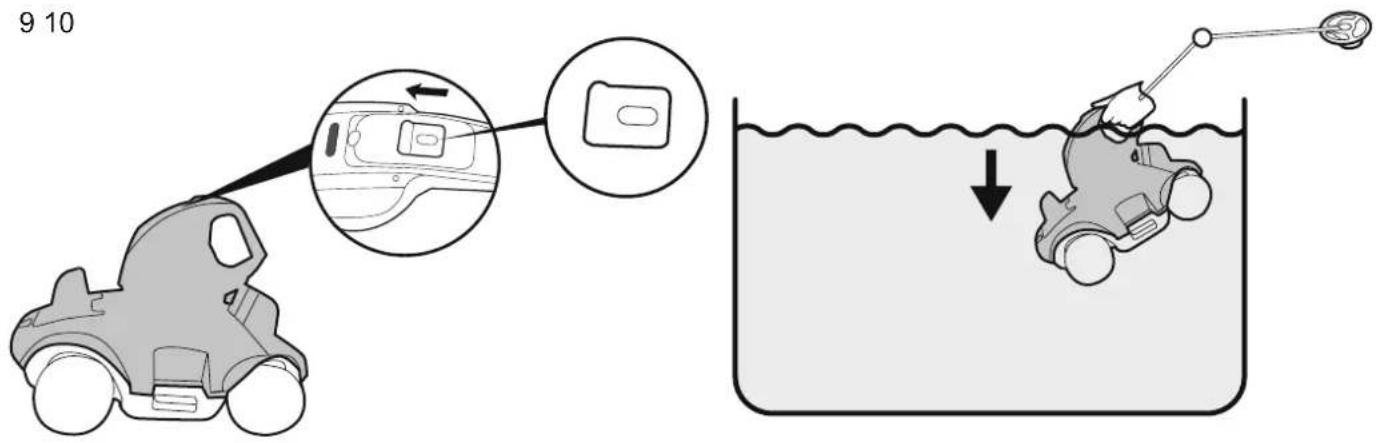

9 10 ↓

11

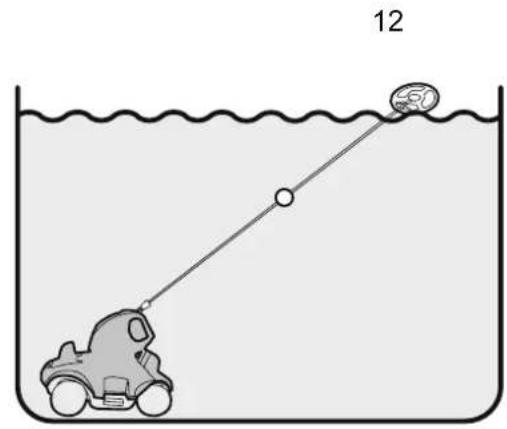

12

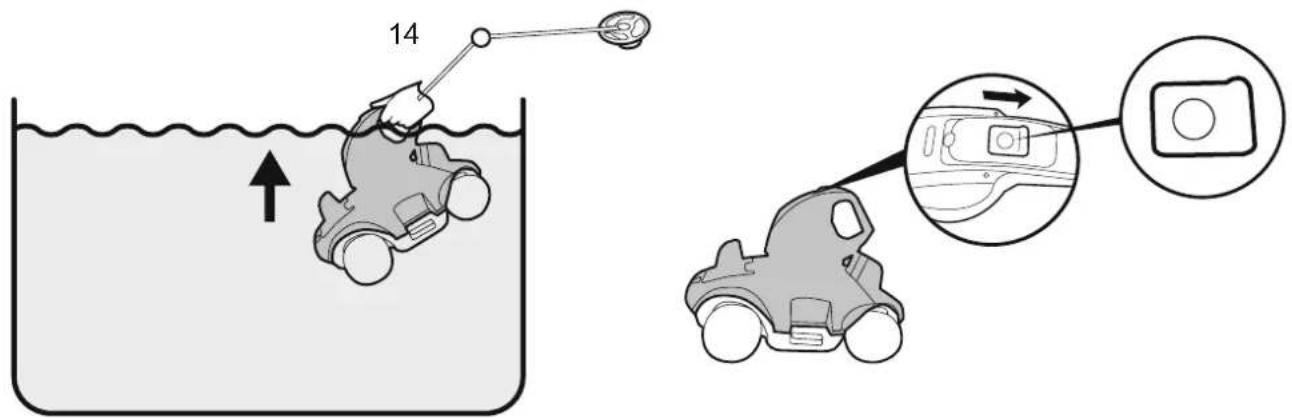

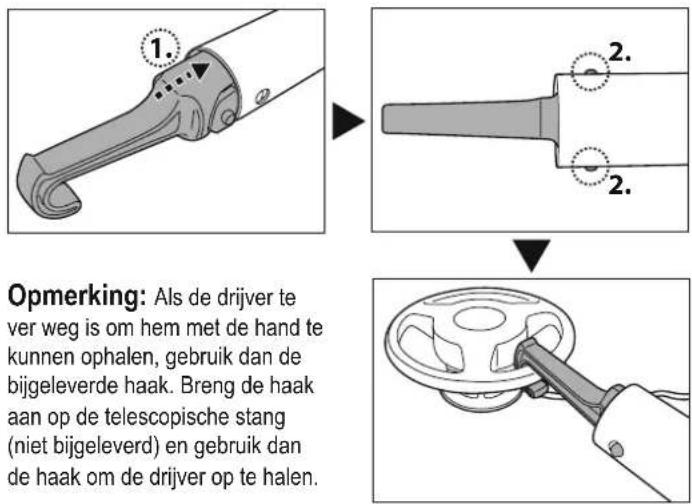

1. 2. 2. Opmerking: Als de drijver te ver weg is om hem met de hand te kunnen ophalen, gebruik dan de bijgeleverde haak. Breng de haak aan op de telescopische stang (niet bijgeleverd) en gebruik dan de haak om de drijver op te halen.

Opmerking: Als de drijver te ver weg is om hem met de hand te kunnen ophalen, gebruik dan de bijgeleverde haak. Breng de haak aan op de telescopische stang (niet bijgeleverd) en gebruik dan de haak om de drijver op te halen.

13

14

15

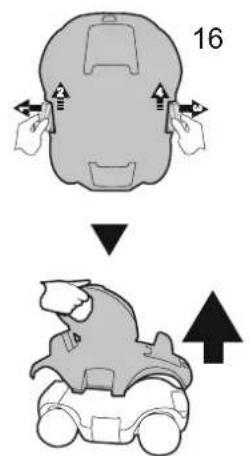

16

Opmerking: 1. Het wordt aangeraden om het filtratiesysteem uit te schakelen, omdat watercirculatie in het zwembad het bewegingspatroon van de robot kan beïnvloeden.
2. Verwijder de zwembadtrap, oppervlakteskimmer en andere drijvende voorwerpen uit het zwembad, omdat die de beweging van de drijver van de robot kunnen legenhouden en daarmee ook de beweging van de robot.
3. Als u een zoutwaterzwembad heeft, zorg er dan voor dat al het zout is opgelost voordat u de robot in het water plaatst.

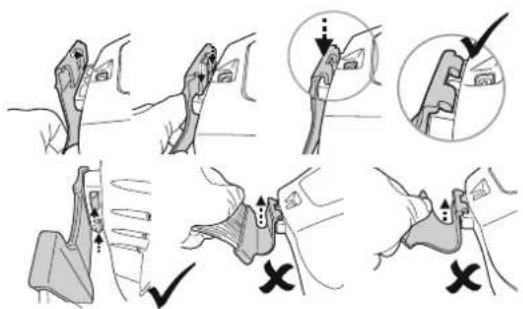

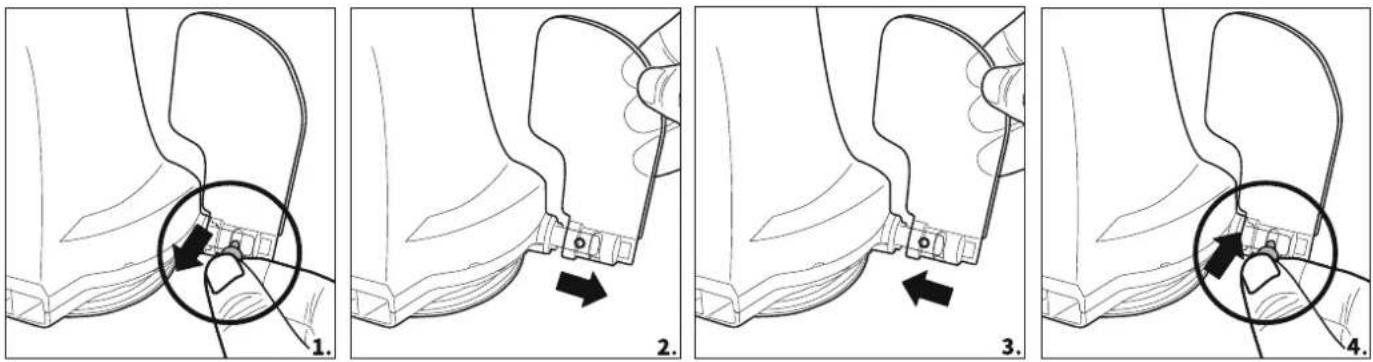

Flap terugplaatsen

Onderhoud en opberging

1. Tijdens het opbergen ontlaadt de batterij zichzelf. Zorg ervoor dat de robot volledig is opgeladen voor u hem opbergt.
2. Wanneer niet in gebruik, moet u de batterij minstens eenmaal elke drie maanden opladen.
3. Haal de stekker van de externe adapter uit het stopcontact en verwijder dan de oplaadkabel uit de externe adapter en de robot.

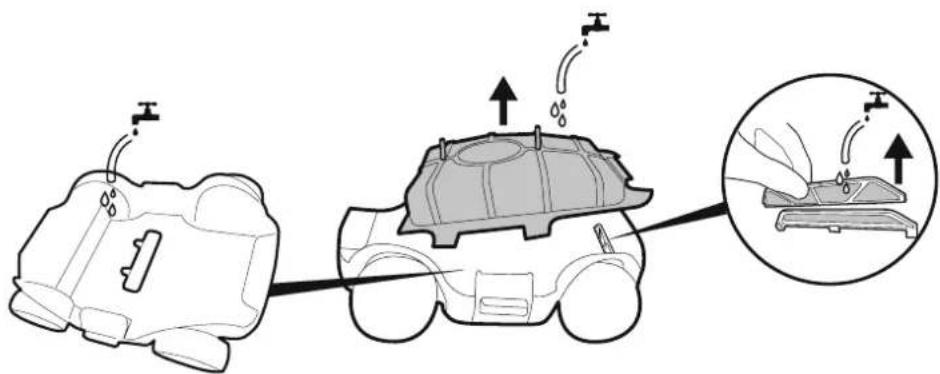

4. Koppel accessoires van de robot los. Spoel indien nodig de robot en de accessoires af met schoon water. GEEN reinigingsmiddel gebruiken.
5. Laat het water uit de robot weglopen voordat u deze opbergt.
6. Maak de robot en de accessoires schoon met een vochtige doek en maak ze droog.
7. Berg ze op in een goed geventileerde ruimte en uit de buurt van zonlicht, warmte, ontstekingsbronnen, zwembadchemicaliën en kinderen. De omgevingstemperatuur voor opslag moet 10^ - 25^ ( 50^ - 77^ ) zijn. OPMERKING: Een hogere opslagtemperatuur kan de levensduur van de batterij verkorten.

De batterij verwijderen

Aanbevolen gereedschappen (niet bijgeleverd): Schroevendraaier.

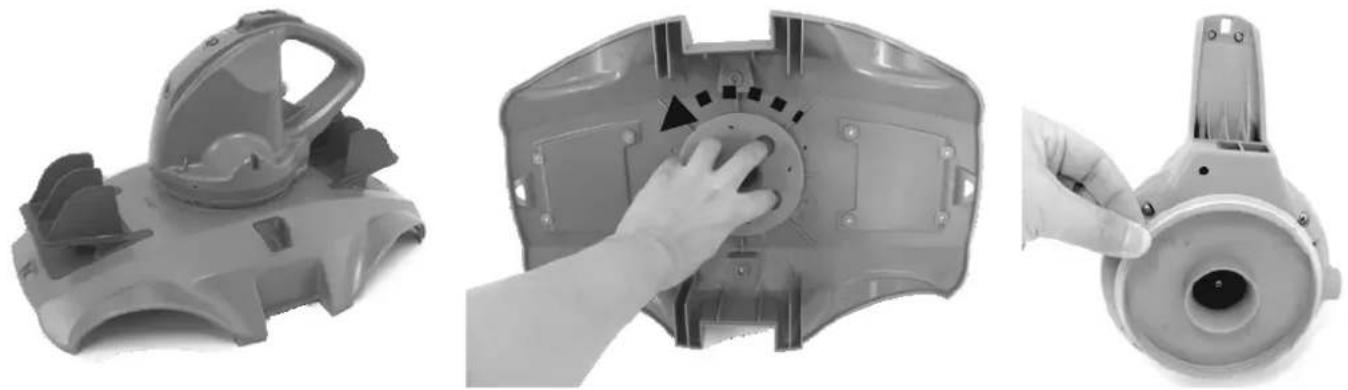

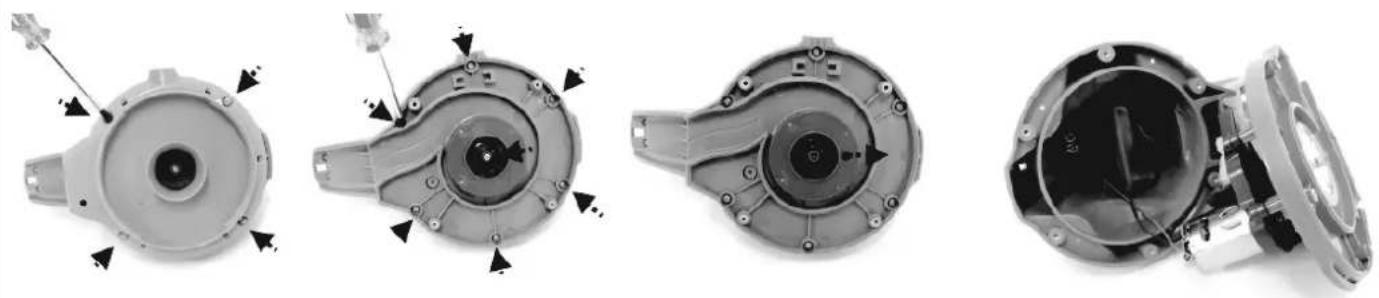

1. Maak het bovenste deksel los (vooraf gemonteerd met de draaikop). Draai het deksel om en maak de draaikop los door de onderste borgplaat linksom te draaien. Verwijder de draairing.

1. Draai de 4 schroeven op de onderkant van de draaikop los met de schroevendraaier om de onderste plaat eerst los te maken. Gebruik de schroevendraaier om alle schroeven op de basis los te schroeven zoals op de afbeelding. Verwijder de waaier en wrik dan de basis los en verwijder hem zodat u bij de kop kunt komen.

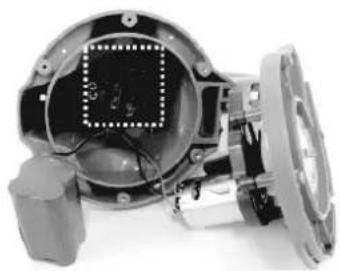

1. Verwijder de batterij om bij de printplaat te kunnen komen. Druk op de clip op de connector en trek die dan naar buiten om de verbindingsdraad van de batterij los te maken.

OPMERKING: Omwikkel de pool onmiddellijk met isolatietape om kortsluiting door contact tussen de beide polen te voorkomen.

Afgedankte elektrische apparaten mogen niet worden weggegooid bij het huisafval. Recycle als daar faciliteiten voor bestaan. Vraag advies over recyclen aan uw plaatselijke overheid of aan de winkelier.

Problemen oplossen

Probleem	Mogelijke oorzaak	Oplossing
De robot vangt geen vuil op.	De batterij is bijna leeg. Laad de robot opnieuw op.
	De waaier is geblokkeerd.	Schakel de robot uit en controleer het gat onder het vuil.Voor assistentie kunt u de supportafdeling op onze website bezoeken op www.bestwaycorp.com.WAARSCHUWING Zorg ervoor dat de robot is uitgeschakeld voordat u onderhoud aan het apparaat uitvoert.
	De waaier is kapot.	Voor assistentie kunt u de supportafdeling op onze website bezoeken op www.bestwaycorp.com.
	Het vuilcompartiment is vol.	Reinig het vuilcompartiment en het filterdeksel.
De robot is gestopt met bewegen in het midden van het zwembad (de draaikop draait nog).	De robot is gestopt door een obstakel.	Controleer of er een object is dat de reiniger tegenhoudt.Verwijder het obstakel.
	De robot wordt gestopt door de zuigkracht van de hoofdafvoer in de bodem van het zwembad.	Schakel het filtratiesysteem uit (zie de instructies in de handleiding).
De robot beslaat niet het hele zwembad / beweegt langs de zwembandwand.	Het vuilcompartiment is vol.	Reinig het afvalcompartiment
	De werkingstijd is korter dan verwacht.	Reinig het filtercompartiment en laad de robot opnieuw 5 - 6 uur op
	De bewegingsrichting wordt onderbroken door de watercirculatie die wordt gegenereerd door het filtratiesysteem.	Schakel het filtratiesysteem uit (zie de instructies in de handleiding).
	Het wiel is geblokkeerd.	Controleer het wiel en verwijder het vuil.
	De positie van de borgpen is niet correct / er is een bumper nodig.	Volg de instructies in de handleiding om de borgpen in de juiste positie aan te brengen en breng een bumper aan.
	De robot beweegt langs de zwembadwand van een rond zwembad.	Zorg ervoor dat de bumpers zijn geïnstalleerd (zie de instructies in de handleiding).
De robot zit vast in het smalle gedeelte van het ingegraven zwembad.	Niet genoeg ruimte voor de robot om van richting te veranderen.	Volg de instructies in de handleiding om een bumper te plaatsen op beide uiteinden van de robot.
De robot beweegt langzaam.	Het vuilcompartiment is vol.	Reinig het vuilcompartiment en het filterdeksel.
De draaikop draait niet of draait merkbaar langzaam.	De onderkant van de draaikop is geblokkeerd.	Koppel de draaikop en de draairing los volgens de instructies van het gedeelte "De batterij verwijderen" uit de handleidng en dan:- Verwijder vastzittend vuil- Controleer of de draairing en de bodemplaat goed zijn aange-bracht (raadpleeg de onderstaande schema's)- Inspecteer de draairing op mogelijke schade en slijtage.Vervang door een nieuwe ring indien nodig
	De zijflap is geblokkeerd.	Controleer en verwijder eventueel vuil dat de beweging van de flap hindert.
	De draairing is kapot.	Vervang door een nieuwe draairing.Voor assistentie kunt u de supportafdeling op onze website bezoeken op www.bestwaycorp.com.
Er ontsnapt vuil uit de robot.	De flap van de zuigmond (op de onderkant van de reiniger) is kapot.	De flap van de zuigmond werkt als een deur, om te voorkomen dat er vuil uit het filter kan ontsnappen.Voor assistentie kunt u de supportafdeling op onze website bezoeken op www.bestwaycorp.com.
	De afvoerfilterplaat is kapot of niet aangebracht.	Zorg ervoor dat de afvoerfilterplaat is aangebracht en vervang deze indien nodig door een nieuwe voor het volgende gebruik.
Het vuil komt buiten het filterdeksel.	Het net van het filterdeksel is beschadigd.	Vervang het filterdeksel door een nieuw. Voor assistentie kunt u de supportafdeling op onze website bezoeken op www.bestwaycorp.com.
De drijver zinkt.	De drijver is kapot en er komt water in.	Vervang de drijver door een nieuwe.Voor assistentie kunt u de supportafdeling op onze website bezoeken op www.bestwaycorp.com.
De robot kan niet worden opgeladen/opnieuw opgeladen.	De batterij is beschadigd.	Voor assistentie kunt u de supportafdeling op onze website bezoeken op www.bestwaycorp.com.WAARSCHUWINGMaak de robot NIET open en vervang de batterij niet zelf. Dit kan resulteren in ernstig of fataal letsel en de garantie doen vervallen.
	De oplaadkabel is niet volledig verbonden met de externe adapter en de robot.	Zorg ervoor dat de oplaadkabel goed en volledig is verbonden met de externe adapter en de robot.Raadpleeg de instructiehandleiding.
	De externe adapter is defect.	Voor assistentie kunt u de supportafdeling op onze website bezoeken op www.bestwaycorp.com.WAARSCHUWING Het gebruik van de verkeerde externe adapter heeft beschadiging van de robot/batterij tot gevolg en maakt de garantie ongeldig.
