BTH 500 - Scie ATIKA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie circulaire de chantier
Marque	ATIKA
Modèle	BTH 500
Dimensions (L × l × H)	1210 × 775 × 1130 mm
Poids	Environ 144 kg
Alimentation	230 V~ monophasé ou 400 V 3~ triphasé (selon version)
Puissance moteur (P1)	3,0 kW (monophasé) ou 6,1 kW (triphasé) – régime S6 40%
Régime au ralenti	2820 min⁻¹ (triphasé)
Lame de scie (HM)	∅ 500 × 2,8/4,0 × ∅ 30 mm, 36 dents
Diamètre lame admissible	495 – 500 mm
Hauteur de coupe max.	175 mm
Table de travail	1050 × 750 mm, hauteur 850 mm
Raccord aspiration	∅ 100 mm, débit d'air nécessaire 1150 m³/h
Fusible secteur	20 A retardé
Type de protection	IP 54
Niveau de puissance sonore garanti	114 dB(A)
Niveau de pression acoustique (en charge)	98,5 dB(A) – porter une protection auditive
Fonctions principales	Coupe longitudinale et transversale de bois massif, panneaux de fibres, lattés, MDF (épaisseur max. 175 mm)
Entretien et nettoyage	Nettoyage à la brosse ou à l'aspirateur (pas d'eau) ; huiler les pièces mobiles avec de l'huile biodégradable ; remplacer la lame et l'insert de table si usés
Sécurité	Capot de protection, couteau diviseur, arrêt d'urgence, frein moteur (arrêt < 10 s)
Pièces détachées et réparabilité	Pièces d'origine disponibles ; réparations par fabricant ou SAV agréé ; liste complète dans la notice
Garantie	Voir déclaration de garantie jointe

FOIRE AUX QUESTIONS - BTH 500 ATIKA

Quelle lame utiliser pour le BTH 500 ?

Utilisez exclusivement une lame en carbure (HM) de diamètre 495-500 mm, alésage ∅ 30 mm, conforme à la norme EN 847-1. La lame livrée fait ∅ 500 × 2,8/4,0 × 30 mm avec 36 dents. N'utilisez jamais de lame en acier HSS.

Comment remplacer la lame de scie ?

1. Arrêtez la machine et débranchez la fiche. 2. Desserrez les vis de l'insert de table (5) et soulevez-le. 3. Utilisez le mandrin (31) et la clé polygonale (29) pour desserrer l'écrou (26) (filetage à gauche). 4. Retirez la bride avant (25) et la lame. 5. Nettoyez les brides, montez la nouvelle lame (respectez le sens de rotation), puis resserrez l'écrou. 6. Remettez l'insert de table.

Que faire si la lame se bloque ou si des débris se coincent ?

Appuyez immédiatement sur le bouton rouge d'arrêt, attendez l'arrêt complet de la lame, puis débranchez la fiche. Portez des gants et enlevez le blocage avec un morceau de bois, jamais à la main. Vérifiez que la lame n'est pas endommagée avant de redémarrer.

Comment régler la hauteur de coupe ?

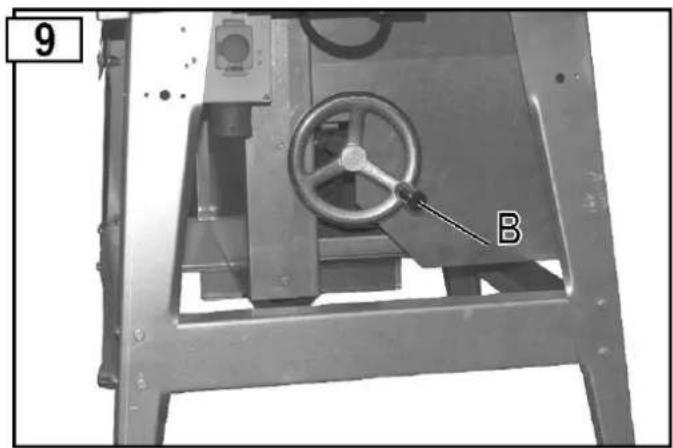

Tournez le volant (B) situé sur le côté de la machine. Le réglage est continu de 0 à 175 mm pour le BTH 500.

La scie vibre anormalement, quelles sont les causes ?

Les vibrations peuvent provenir d'une lame gauchie ou mal montée. Remplacez la lame si elle est déformée ou remontez-la correctement. Vérifiez aussi que la machine repose sur une surface stable et plane.

Quel entretien régulier faut-il effectuer ?

Nettoyez régulièrement les copeaux et poussières avec une brosse ou un aspirateur (pas d'eau). Huilez les pièces mobiles (ex. accrochage du capot) avec de l'huile biodégradable. Vérifiez l'état de la lame, du câble et des dispositifs de sécurité avant chaque utilisation.

Comment raccorder un aspirateur ?

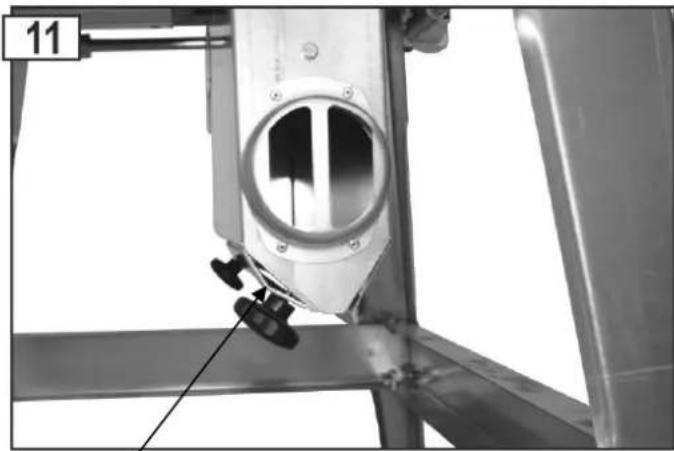

Le raccord d'aspiration a un diamètre de 100 mm. Fermez la tôle de la fente d'éjection des copeaux en serrant la poignée à vis en étoile (C) pour une aspiration efficace. Débit d'air nécessaire : 1150 m³/h, sous-pression : 1160 Pa.

Que faire si la machine ne démarre pas ?

Vérifiez d'abord le disjoncteur et que le câble d'alimentation n'est pas endommagé. Si le problème persiste, le moteur ou l'interrupteur peut être défectueux ; faites-les vérifier par un électricien agréé.

Le frein moteur ne fonctionne pas correctement (arrêt > 10 s), que faire ?

Un frein défectueux ou un disque de frein usé en est la cause. Faites réparer ou remplacer les composants par le fabricant ou un service après-vente agréé avec des pièces d'origine.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours une protection auditive et des lunettes. Placez-vous latéralement par rapport à la lame. Ne retirez jamais les copeaux à la main quand la lame tourne. Ne bloquez pas le capot de protection. Utilisez le couteau diviseur et la butée parallèle. Débranchez la machine avant toute intervention.

MODE D'EMPLOI BTH 500 ATIKA

Scie circulaire de chantier

Notice originale – Consignes de sécurité – Pièces de rechange

Cirkulární pila

Vous ne devez pas mettre la machine en route avant d'avoir lu attentivement ce mode d'emploi, d'avoir observé toutes les informations indiquées et d'avoir monté la machine comme décrite.

Conserver ces notices d'utilisation pour tout utilisateur futur.

Sommaire

Déclaration de conformité CE 22

Fourniture 22

Émissions sonores 22

Horaires de service 22

Symboles utilisés sur cet appareil 22

Symboles figurant sur la notice d'instructions 23

Emploi conforme à l'usage prévu 23

Risques résiduels 23

Consignes de sécurité 23

Préparation à la mise en service 25

Mise en service 25

Utilisation de la scie 26

Entretien et nettoyage 28

- Remplacement de la lame 28

- Remplacement de l'insert de table 29

Transport 29

Entreposage 29

Mise hors service / Evacuation 9

Garantie 29

Pannes possibles 30

Caractéristiques techniques 30

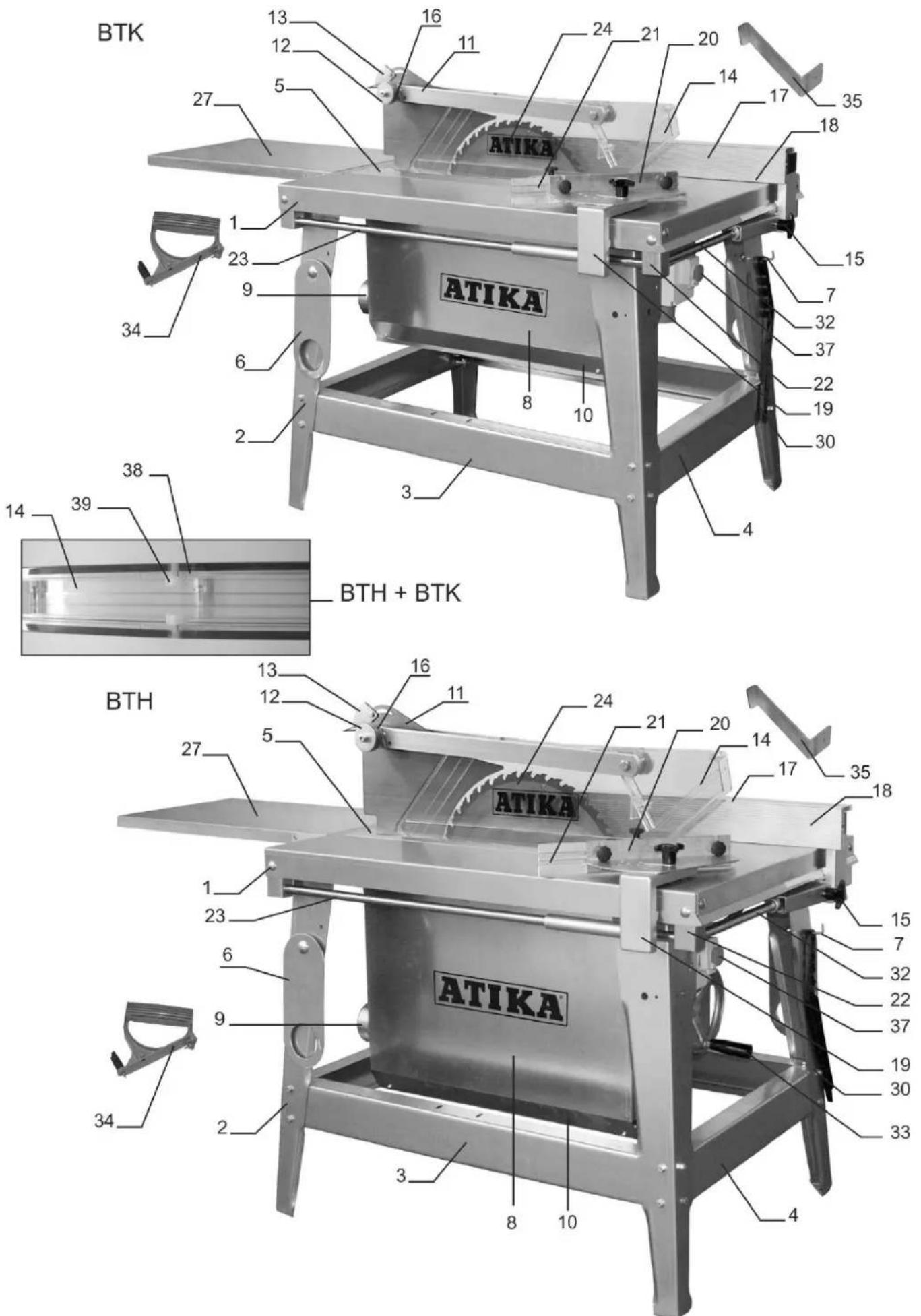

Description de l'équipement / Pièces de rechange 31

Déclaration de conformité CE

Conformément à la directive CE 2006/42/CE

Par la présente, nous

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau – Germany

déclarons sous notre responsabilité exclusive que le produit

Baukreissäge (Scie circulaire de chantier) BTK 400, BTK 450, BTK 500

BTH 400, BTH 450, BTH 500

Numéro de série : voir la dernière page

est conforme aux dispositions de la directive CE susnommée ainsi qu'aux dispositions des directives suivantes :

2014/30/CE, 2000/14/CE et 2011/65/UE

Les normes harmonisées suivantes ont été appliquées :

EN 1870-19

Procédé d'évaluation de la conformité: 2000/14 CE - Annexe V

Niveau de puissance sonore mesur LWA = 109,6 dB(A)

Niveau de puissance sonore garanti LWA = 110 dB(A)

Essai de type CE effectué par :

Conservation de la documentation technique :

i.A. G. Koppenstein, Direction du bureau d'études

Fourniture

• 1 Scie circulaire de chantier
• 1 Butée longitudinale (butée parallèle)
• 1 Baguette coulissante
- Accessoires de montage pour remplacement des lames
- Notice d'instructions

Contrôler la fourniture pour

l'intégralité des pièces
la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plus acceptées.

Emissions sonores

EN ISO 3744:1995 / EN ISO 11202:1995/AC:1997 /

ISO 7960:1995 annexe A, A.2 b)

Utilisation de la machine comme scie circulaire de chantier avec lame de série

Niveau de puissance sonore garanti LWA = 114 dB(A)

Niveau de pression acoustique à la place de travail

Marche à vide LPA = 92,8 dB(A)

Marche en exploitation L_PA = 98.5 dB(A)

Facteur d'incertitude de mesurage: K = 4 dB

Les valeurs indiquées sont des valeurs d'émissions sonores qu'on ne saurait simultanément appliquer comme valeurs maximales définitives au poste de travail respectif. L'existence d'un rapport entre les niveaux d'émission et de pollution est un fait établi, bien que ces valeurs ne permettent pas de décider définitivement de la mise en place de mesures de sécurité supplémentaires ou non. Les facteurs susceptibles d'influencer le niveau de pollution sonore existant sur le poste de travail incluent notamment la durée d'action, la nature des locaux, d'autres sources de nuisances sonores, etc. p. ex. le nombre de machines et les opérations environnantes. Les valeurs maximales applicables au poste de travail respectif varient également d'un pays à l'autre. Ces informations permettent cependant à l'usager de mieux évaluer les dangers et risques.

Horaires de service

Avant la mise en service de l'appareil, s'informer sur les règlements nationaux (régionaux) relatifs à la protection contre le bruit.

Symboles utilisés sur cet appareil

Lire la notice d'utilisation et les consignes de sécurité avant la mise en service et en tenir compte pendant le fonctionnement.

Arrêter le moteur et débrancher la fiche de contact avant toute opération d'entretien, de remise en état ou de nettoyage.

Portez un dispositif de protection de l'ouïe.

Ne jamais jeter un appareil électrique aux ordures ménagères. Les appareils, les accessoires et les emballages doivent être recyclés de façon non polluante.

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement.

Le produit est conforme aux directives européennes applicables.

Symboles figurant sur la notice d'instructions

	Danger imminent ou situation dangereuse. L'inobservation de ces indications peut entraîner des blessures ou des dégâts matériels.
	Indications importantes pour un emploi conforme à l'usage prévu. L'inobservation de ces indications peut provoquer des dysfonctionnements.
	Indications pour l'usager. Ces indications sont d'une aide précieuse pour un emploi optimal des différentes fonctions.
	Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Emploi conforme à l'usage prévu

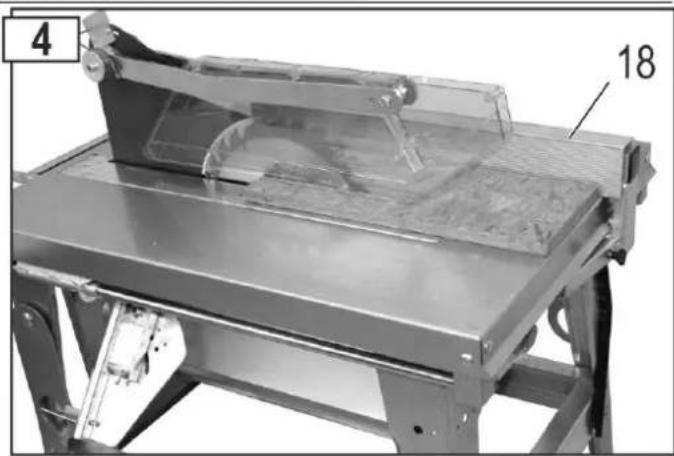

- La scie circulaire de chantier doit exclusivement être utilisée pour la découpe longitudinale et transversale de bois massif et de panneaux de fibres, de panneaux lattés et de panneaux de fibres de moyenne densité, à section carré ou rectangulaire d'une épaisseur/hauteur de 150 mm max., à l'extérieur de locaux fermés, en utilisant des lames en carbure selon EN 847-1.

L'épaisseur du bois ne doit pas être supérieure aux valeurs suivantes:

BTK/BTH 400: 126 mm

BTK/BTH 450: 150 mm

BTK/BTH 500: 175 mm

Le diamètre des lames doit se situer entre les valeurs suivantes :

BTK/BTH 400: 395 – 400 mm

BTK/BTH 450: 445 – 450 mm

BTK/BTH 500: 495 – 500 mm

- L'utilisation de la scie sans capot de protection est expressément interdite.

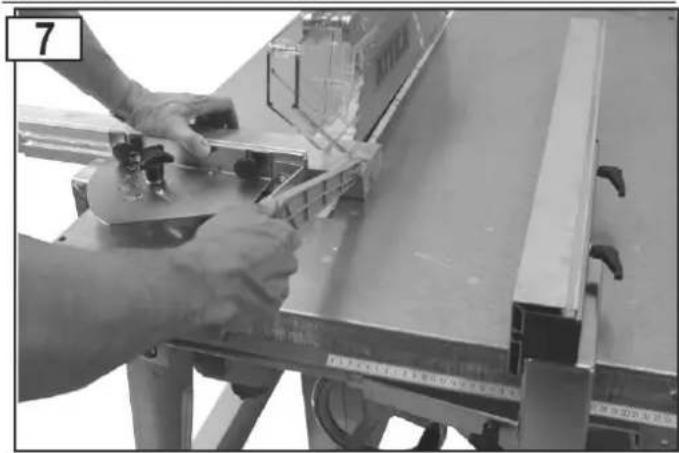

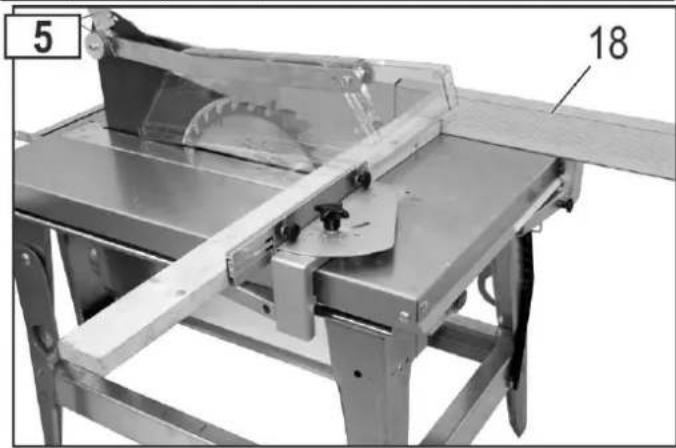

- Les coupes transversales doivent uniquement être réalisées à l'aide de la butée transversale.

- Traiter uniquement des pièces pouvant être posées sur la machine en toute sécurité.

- Ne pas utiliser des lames en acier HSS (alliages d'acier à coupe rapide), étant donné que ce type d'acier est dur et cassant. Risque de blessures par la casse de la lame et les projections des débris de celle-ci.

- Font également partie de l'emploi conforme le respect des conditions de service, de maintenance et d'entretien prescrites par le fabricant et le respect des avis de sécurité contenus dans l'instruction.

- Les prescriptions de prévention des accidents applicables au site d'exploitation ainsi que les dispositions de médecine du travail et de sécurité technique générales sont à respecter.

- Tout emploi autre que celui défini est considéré comme non conforme. Le fabricant ne portera aucune responsabilité pour tous les dommages, de quelle nature qu'ils soient, résultant d'un emploi non conforme: l'utilisateur en portera tous les risques et périls.

- Le fabricant décline également toute responsabilité pour les transformations effectuées par l'usager de son propre chef comme pour les dommages en résultant.

- L'appareil ne doit être utilisé, entretenu et ajusté que par des personnes connaissant l'appareil et averties des risques qui y sont liés. Les travaux d'entretien doivent être uniquement effectués par nous ou par le service après-vente que nous avons désigné.

- La machine ne doit pas être utilisée en présence d'atmosphères explosibles.

- Retirer impérativement les pièces métalliques (clous, etc.) du bois à scier.

Risques résiduels

Même un emploi conforme à l'usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l'emploi de la machine.

Les risques résiduels sont minimisés en respectant les « Consignes de sécurité », « L'emploi conforme à l'usage prévu » et toutes les indications des présentes instructions de service.

La prise de précautions et la prudence réduisent les risques de blessures corporelles et d'endommagements.

• Risque de blessures des doigts et des mains par l'outil (lame) ou par la pièce à scier. Par conséquent, porter des gants pour remplacer la lame.
• Risque de blessures en enlevant des copeaux tant que la lame tourne. Enlever les copeaux uniquement une fois la lame et le groupe d'entraînement (moteur) arrêtés.
• Blessures par des projections de morceaux de débris.
• Contrecoups de la pièce usinée ou de parties de cette pièce.
• Risque de blessures par la casse de la lame et les projections des débris de celle-ci.
• Dangers d'électrocution en cas d'utilisation de câbles de raccordement non conformes.
• Veillez au montage complet et correct des équipements de sécurité pendant l'exploitation et ne modifiez rien sur la machine qui risquerait d'influencer sa sécurité.
• Emission de poussières de bois nocives. Porter un masque antipoussières.
• Contact avec des pièces sous tension de composants électriques ouverts.
• Emission sonore : utilisez des lames spécialement construites pour réduire le bruit et maintenez la machine dans un état de fonctionnement impeccable.
• Endommagement de l'ouïe en cas de travaux particulièrement longs sur la machine sans protection acoustique.

Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

Consignes de sécurité

Tout emploi non conforme d'un outillage à travailler le bois est dange-reux. L'utilisation des outillages électriques impose certaines mesures de sécurité générales afin d'exclure les risques d'incendie, d'électrocution et de blessures de personnes.

Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les règlements de prévention d'accident de l'association préventive des accidents du travail, particulièrement les règlements de sécurité en vigueur dans les pays respectifs afin d'éviter tout risque d'accident possible.

Remettez les consignes de sécurité à toutes les personnes devant travailler avec la machine.

i Conservez ces consignes de sécurité en lieu sûr.

• Avant l'utilisation, familiarisez-vous avec l'appareil à l'aide des instructions de service.
• Soyez attentif. Veillez à ce que vous faites. Travaillez de façon raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures.

- Eviter les postures anormales. Prenez correctement appui sur vos jambes et veillez à votre équilibre à tout moment. Ne vous penchez pas en avant.

- Portez des vêtements de protection appropriés:

• pas d'habits larges ou de bijoux que la machine pourrait entraîner.
• chaussures avec semelles antidérapantes.
• filet pour les cheveux s'ils sont longs.

- Porter votre équipement de protection personnel :

• Protection acoustique (niveau de pression acoustique sur le poste de travail habituellement supérieur à 85 dB (A).
• Lunettes de protection
• Gants pour le changement de la lame par ex. remplacement des lames (les lames doivent toujours être transportées si possible avec un porte-outil)

■ Servez-vous uniquement de la scie circulaire sur une surface

• stable
• plane
• antidérapante
  – non soumise aux vibrations.

■ Lorsque la scie est raccordée à un dispositif d'aspiration des copeaux:

- débit d'air nécessaire 1150 m³/h

sous-pression à la tubulure d'aspiration 1160 pa pour une vitesse d'air de 20 m/s

— avant de commencer le sciage, le dispositif d'aspiration doit être mise en service.

• Veillez à maintenir la zone de travail en ordre! Le désordre peut être la cause d'accidents.
  ■ Prenez les conditions environnantes en considération:

• N'exposer pas la scie à la pluie.

• Ne pas utiliser la machine dans un environnement humide.
• Veillez au bon éclairage de la zone de travail.
• Ne pas utiliser la machine à proximité de liquides ou de gaz inflammables.

■ Ne laissez jamais l'appareil sans surveillance.
- Respectez les réglementations nationales qui stipulent éventuellement une restriction d'âge pour l'utilisateur de l'appareil.
- Tenir à l'écart toute personne étrangère.
- L'opérateur est responsable à l'égard de tiers dans son secteur de travail.

Ne pas laisser toute personne étrangère, particulièrement les enfants toucher le câble ou l'appareil.

Tenir à l'écart de votre plan de travail toute personne étrangère.

• Placez-vous latéralement par rapport à la zone dangereuse (lame) lorsque vous sciez.
• Ne commencer la coupe qu'une fois le régime de vitesse de la lame nécessaire atteint.
• Ne surchargez pas la machine! Elle fonctionne mieux et avec une sécurité accrue dans la plage indiquée.
• Faire fonctionner uniquement la scie circulaire avec les dispositifs de sécurité complets et correctement montés. Il faut employer impérativement le coin à refendre livré. Pour le réglage et ajustage du coin à refendre voir figure 15.

- Ne pas contourner les dispositifs de protection, surtout ne pas bloquer pas le mécanisme de fermeture automatique du capot de protection!

• Si la fente de scie est déviée, il faut échanger la garniture de table.
• Ne pas utiliser des lames fissurées ou déformées.
• Utilisez uniquement des lames aiguisées, les lames émoussées augmentant le risque de rebondissement et de surcharge du moteur.
• Ne vous servez pas de lames en acier à coupe rapide fortement allié (HSS) étant donné que cet acier est trop dur et fragile, seuls les outils cf. EN 847-1 sont autorisés.

L'utilisation d'autres outils et d'autres accessoires peut constituer un risque pour l'utilisateur.

Veiller à ce que la lame présente les dimensions indiquées au chapitre "Sélection de la lame" et qu'elle convienne à la matière de la pièce à scier.

• Déclarez tous les défauts se manifestant sur la machine, y compris sur les dispositifs de protection et sur la lame, immédiatement après les avoir constatés.
• Toujours scier une seule pièce à la fois. Ne jamais scier plusieurs pièces à la fois, ou des pièces individuelles mises en faisceau. Risque d'entraînement des pièces individuelles par la lame.
• Assurez-vous que les pièces découpées ne risquent pas d'être entraînées par la couronne dentée de la lame et propulsées.
• Ne pas utiliser la scie pour effectuer des travaux qui ne correspondent pas à sa destination (voir "Utilisation conforme").
• Avant de procéder au sciage, enlever tout objet métallique, tels que des clous, de la pièce à scier.
• Veiller à ce que la pièce à scier ne comporte aucun câble, cordon ou objet similaire.
• Scier uniquement des morceaux de bois don les dimensions permettent le serrage ferme pendant le sciage.
• Couper uniquement du bois dont les dimensions ne sont pas supérieures aux valeurs suivantes :

	Epaisseur	largeur
BTK/BTH 400:	126 mm	570 mm + la valeur réglée sur la butée parallèle(max. 950 mm au total)
BTK/BTH 450:	150 mm
BTK/BTH 500:	175 mm

• Pour la coupe transversale de rondins, le bois doit être retenu par un gabarit ou un dispositif de serrage afin d'éviter qu'il tourne. Utiliser une lame appropriée pour les coups transversales.
• Lors de la coupe longitudinale de pièces minces (si l'écart entre la lame et la butée parallèle est inférieur à 120 mm), employer la pièce de poussée.
• Garder toujours une distance suffisante par rapport aux composants en mouvement.
• La lame ne s'arrête qu'après un temps de ralenti. Attendre l'arrêt complet de la lame avant d'enlever des éclats, copeaux et autres déchets.
• Eviter de freiner la lame en exerçant une pression latérale.
• N'éliminez jamais les éclats, copeaux et déchets à la main de la zone de danger de la lame.
• Enlever les déchets (au fur et à mesure) de la machine afin de ne pas compromettre la sécurité au poste de travail. Enlever également les copeaux, l'évacuation des copeaux ne devant pas être obstruée.
• Débranchez la machine et retirez la fiche de la prise au secteur en cas de

– travaux de réparation
— travaux de maintenance et de nettoyage
- l'élimination de perturbations (y compris l'enlèvement d'éclats coincés)
- vérifications pour savoir si les conduites de raccordement sont enchevêtrées ou endommagées

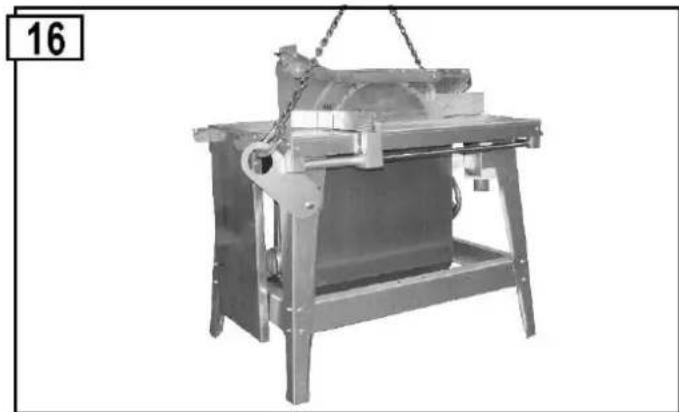

- Transport de la machine
- Remplacement de la lame
– Quitter la machine (même en cas d'interruption brève)

- Il est nécessaire de prendre grand soin de la machine :

• Maintenez les outils affûtés et propres afin de travailler mieux et en toute sécurité.
• Respectez les prescriptions de maintenance et les indications relatives au remplacement des outils.
• Les poignées doivent toujours être sèches et exemptes d'huile et de graisse.

- Vérifiez si la machine est éventuellement endommagée.

• Avant de continuer l'utilisation de la scie, examiner avec précaution le fonctionnement correct et conforme des dispositifs de protection et des composants légèrement endommagés.
• Vérifiez le fonctionnement correct des pièces mobiles et assurez-vous qu'elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de la scie.
• Les dispositifs de sécurité et les pièces endommagés doivent être réparés ou remplacés convenablement dans un atelier

spécialisé agréé, à moins que d'autres informations ne soient mentionnées dans le mode d'emploi.

- Les autocollants de sécurité endommagés ou illisibles doivent être remplacés.

• Ne pas laisser des clés de serrage sur la machine!
  Avant la mise en service, toujours vérifier que les clés et les autres outils de réglage sont enlevés de la machine.
• Conservez les appreils non utilisés dans un endroit sec et verrouillé et hors de portée des enfants.

Sécurité électrique

- Exécution de la ligne de raccordement cf. IEC 60 245 (H 07 RN-F) avec une section d'au moins

1,5 mm² pour les câbles d'une longueur de jusqu'à 25 m
- 2,5 mm² pour les câbles de plus de 25 m
- 2,5 mm² pour BTK/BTH 500

• Les conduites de raccordement longues et minces génèrent une chute de tension. Le moteur n'atteint plus sa puissance maximale et le fonctionnement de l'apparail est restreint.
• Les fiches et prises des rallonges doivent être en caoutchouc, PVC souple ou autre matière thermoplastique d'une résistance mécanique identique, ou revêtues de ce matériau.
• Protégez-vous contre les risques d'électrocutions. Évitez tout contact corporel avec des pièces mises à la terre.
• Le système d'enfichage de la conduite de raccordement doit être protégé contre les projections d'eau.
• En cas d'utilisation d'un tambour, dérouler le câble comp-lètement.
• N'employez pas le câble à des fins pour lesquelles il n'est pas prévu. Protégez le câble de la chaleur, l'huile et des arêtes tranchantes. Ne tirez pas sur le câble pour retirer la fiche de la prise au secteur.
• Contrôlez régulièrement le câble et demandez à un spécia-liste (électricien) de le remplacer en présence d'endom-magements.
• Pour la pose du câble de connexion, veiller à ce qu'il ne gêne pas, qu'il ne soit pas écrasé ni plie, et que le con-necteur ne se mouille pas.
• Vérifiez le câble de rallonge à intervalles réguliers et remplacez-le dès que vous constatez un endommagement.
• Ne vous servez jamais de lignes de raccordement défectueuses.
• Servez-vous exclusivement de câbles de rallonge spéciaux et homologués pour l'extérieur le cas échéant.
• Ne jamais utiliser de connexions électriques provisoires ou rafistolées.
• Ne pontez jamais les équipements de sécurité et ne les mettez jamais hors service.
• Brancher la machine à l'aide d'un disjoncteur à protection différentielle (30 mA).

Tout raccordement électrique, voire toute réparation sur les parties électriques de la machine doivent être effectués par des électriciens agréés ou confiés à l'un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection, sont à respecter.

Toutes les réparations des différentes pièces de la machine doivent être effectuées par le fabricant, ou par l'un de ses services après-vente.

N'utiliser que des pièces détachées d'origine. L'utilisation d'autres pièces détachées et d'autres accessoires pourrait entraîner un risque d'accident pour l'utilisateur. Le fabricant décline toute responsabilité pour les dommages en résultant.

Préparation à la mise en service

Pour garantir le fonctionnement correct de la machine, veuillez respecter les instructions suivantes:

- Placez la scie sur un emplacement répondant aux conditions suivantes:

• à l'extérieur
• antidérapant
  – exempt de vibrations
• plan
  — aucun risque de trébuchement
• suffisamment éclairé

• Avant chaque emploi vérifiez :

- si les lignes de branchement présentent des défectuosités (fissures, coupures ou analogue).

⚠️ N'employez pas de lignes défectueuses.

■ si le capot de protection est en parfait état

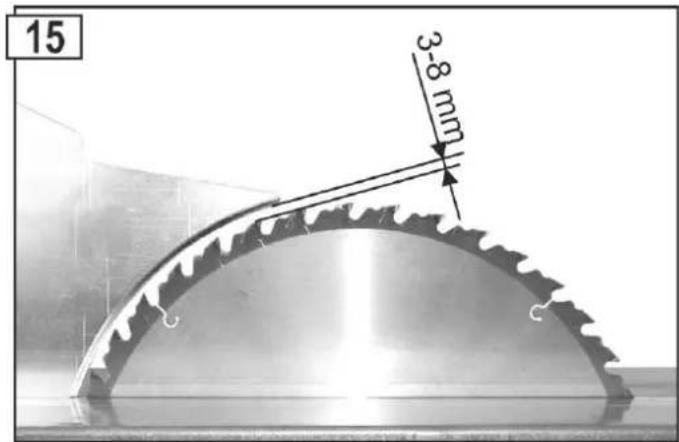

■ si la position du coin à refendre (voir également fig. 15)
■ si la lame est en bon état
■ si la pièce de poussée est sous la main.

• N'employez pas de lames fissurées ou déformées
  • N'employez pas de lames en acier HSS
• Placez-vous latéralement par rapport à la zone dangereuse (lame) lorsque vous sciez.

Mise en service

Contrôle des dispositifs de sécurité

(à effectuer avant chaque mise en service) :

Relever et descendre le capot de protection afin de déterminer la souplesse des mouvements de celui-ci. Dans sa position de repos, il doit couvrir la lame complètement et être posé sur le plateau de la scie (voir également "Défauts possibles").

Fermer et ouvrir l'interrupteur.

Ne jamais utiliser un appareil dont l'interrupteur ne peut pas être fermé et ouvert. Les interrupteurs endommagés doivent être immédiatement réparés ou remplacés par le S.A.V.

Contrôler le frein.

La lame doit s'arrêter en l'espace de 10 secondes après déconnexion. Si ce laps de temps est dépassé, le frein est défectueux. Il convient de le faire réparer par le fabricant ou par un concessionnaire agréé.

Contrôler le coulisseau. ⇒ les coulisseaux défectueux doivent être remplacés par des unités neuves.

Sens de rotation de la lame

Veillez toujours à la concordance du sens de rotation de la lame avec la direction de rotation indiquée sur le capot de protection (14) ↓.

Vous pouvez modifier le sens de rotation sur les scies à moteur à courant triphasé, en agissant avec un tournevis dans la fente prévue à cet effet dans l'embase du connecteur et en réglant le sens de rotation désiré en appuyant légèrement et en tournant vers la gauche ou vers la droite.

Sélection de la lame

⇒ Employer des coins à refendre d'épaisseur „S“ gravée sur le côté du coin à refendre.

Le coin à refendre ne doit pas être plus mince que le corps de lame et ne doit pas être plus épais que la largeur de sa fente de coupe.

Diamètre mini et maxi de la lame et diamètre de perçage mentionné sur la plaque moteur de la scie.

Ne pas utiliser une lame dont la vitesse maximale indiquée est inférieure à la vitesse de rotation du moteur (voir les caractéristiques techniques).

Branchement au secteur

Comparez la tension marquée sur la plaque moteur de l'appareil (sur le côté de la table), par ex. 230 V, à la tension de secteur et branchez la scie à la prise correctement mise à terre.

• Moteur à courant alternatif :

Employer une prise à contacts de sécurité, tension de secteur 230 V avec disjoncteur à courant de défaut (Disjoncteur ID 30 mA).

• Moteur à courant triphasé :

Employer une prise CEE, 3 pôles +N+PE, tension de secteur 380 resp. 400 V avec disjoncteur à courant de défaut (Disjoncteur ID 30 mA).

Employez des fils ou rallonges selon IEC 60245 (H 07 RN-F) avec une section de câble d'au moins :

• 1,5 mm² pour une longueur allant jusqu'à 25 m

• 2,5 mm² pour une longueur de plus de 25 m

• 2,5 mm² pour BTK/BTH 500

Fusible de secteur:

BTK/BTH 400 + 450: 16 A retardé

BTK/BTH 500: 20 A

Impédance du secteur

En cas de conditions de secteur défavorables, la mise en service de la machine peut entraîner une brève chute de tension qui risque d'affecter le fonctionnement d'autres appareils (par ex. le scintillement d'une lampe). Tout risque de dysfonctionnement est exclu si l'on respecte les impédances de secteur maximales indiquées dans le tableau.

Absorption de puissance P_1	Impédance du secteur Z_max ( )
230 V~ 3,0 kW 0,07
400 V 3~ 4,4 / 5,0 / 6,1 kW 0,05

Interrupteur marche/arrêt

Mise en marche

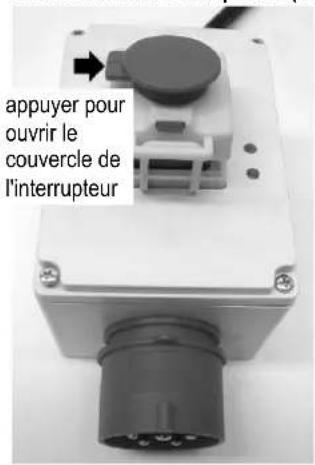

Ouvrir le couvercle de l'interrupteur

Actionner le bouton vert (I)

En cas de panne de courant, la machine s'arrête automatiquement.

Pour remettre la machine en service, actionner d'abord le bouton rouge (0) et ensuite le bouton vert (1).

Arrêt

Actionner le bouton rouge (0), ou le bouton rouge du couvercle de l'interrupteur.

Version à courant alternatif (230 V)

Version à courant triphasé (400 V)

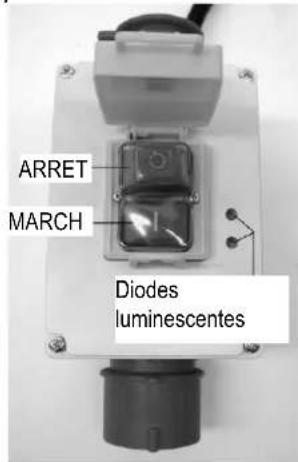

Diodes luminescentes

Diodes allumées

→ Le moteur est en marche – la lame tourne.

Diodes éteintes

→ Le moteur est arrêté – la lame est arrêtée.

Une seule diode allumée :

1) Défaut d'une phase du secteur : immédiatement faire contrôler l'alimentation par un électricien.
2) Module des diodes lumineuses (361642) défectueux : immédiatement faire remplacer le module par un électricien.

Utilisation de la scie

Vous ne devez pas mettre la machine en route avant d'avoir lu attentivement ce mode d'emploi, d'avoir observé toutes les informations indiquées et d'avoir monté la machine tel que cela est décrit.

Avant d'effectuer des modifications sur la scie (par ex. le remplacement de la lame etc.)

• Arrêter l'équipement
• Attendre l'arrêt de la lame
• Retirer la fiche du secteur

Observez également les points suivants:

• Placez-vous en dehors de la zone dangereuse.
• Couper la pièce en exerçant une pression régulière.
• Ne jamais enlever les éclats et les copeaux à la main, et uniquement une fois la lame arrêtée.

Respecter l'ensemble des instructions de sécurité dans tous les

Consignes de travail

Le poste de travail de l'opérateur se trouve devant la machine. Au moment de scier, se poster latéralement par rapport à la zone de danger (lame de scie). Lorsqu'un deuxième personne travaille avec vous à la scie, elle doit se situer au bout de reprise de la rallonge de la table.

Poignée du bloc poussoir

La poignée du bloc poussoir (34) se visse sur une planche adéquate. Elle permet de guider les pièces à usiner de petite taille de manière sûre.

La planche devrait avoir entre 300 et 400 mm de longueur, 80 à 100 mm de largeur et 15 à 20 mm de hauteur.

Le bloc poussoir doit être remplacé s'il est endommagé.

34

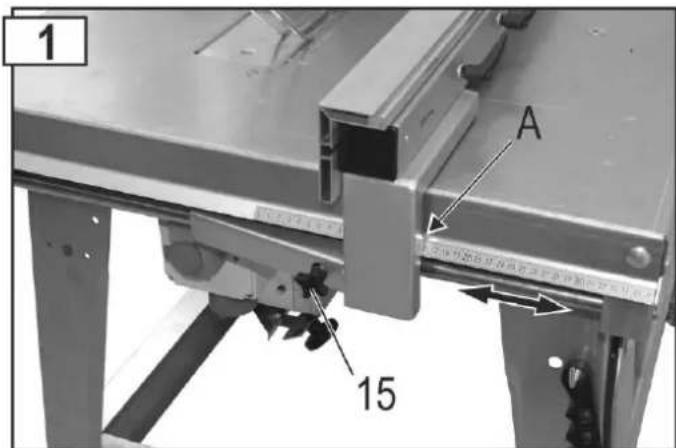

La butée longitudinale peut être réglée en continu dans le sens de la flèche. La butée longitudinale peut être fixée en serrant la vis à poignée en étoile (15).

i Relever l'échelle au point (A).

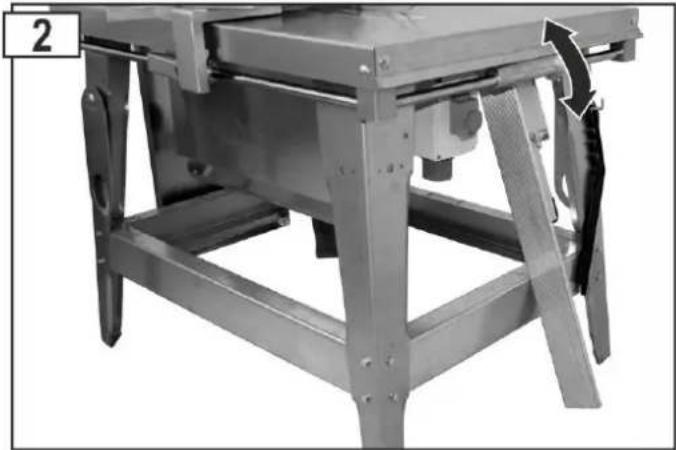

Rabattre la butée longitudinale

➢ Desserrer la vis à poignée en étoile (15).
Régler la butée longitudinale à env. 190 mm.
Serrer l'écrou à poignée en étoile (15) fermement.
Rabattre le butée longitudinale.

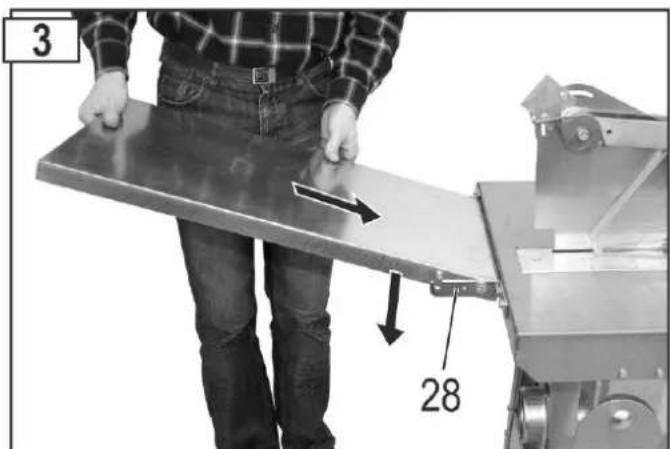

Déplier la rallonge de la table

Relever la rallonge de la table. Pousser la rallonge dans le sens de la flèche et la descendre. Veiller à ce la rallonge de la table soit bien enclenchée.

Coupe longitudinale de bois massif

■ Ajuster la règle de butée (18)
- Retirer la butée si la pièce risque de se coincer entre la lame, le le coin et la butée.
Règle grossière: Le bout arrière de la butée touche une ligne imaginaire qui commence à la médiane de la lame et qui s'étend en 45° vers l'arrière.

Butée parallèle pour coupes transversales

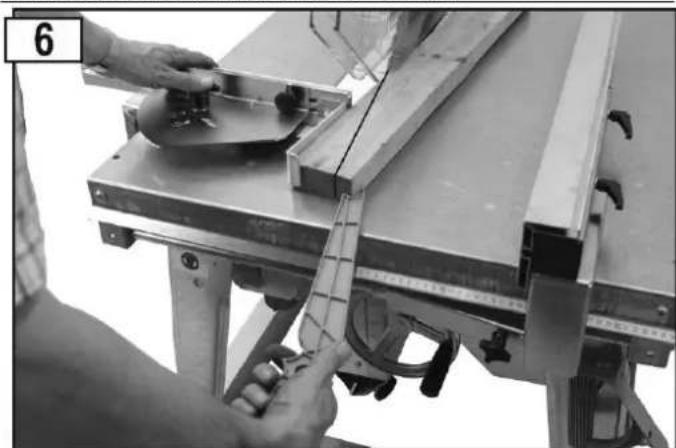

Couper des coins à l'aide de la butée à coins

Utilisation du guide coulissant

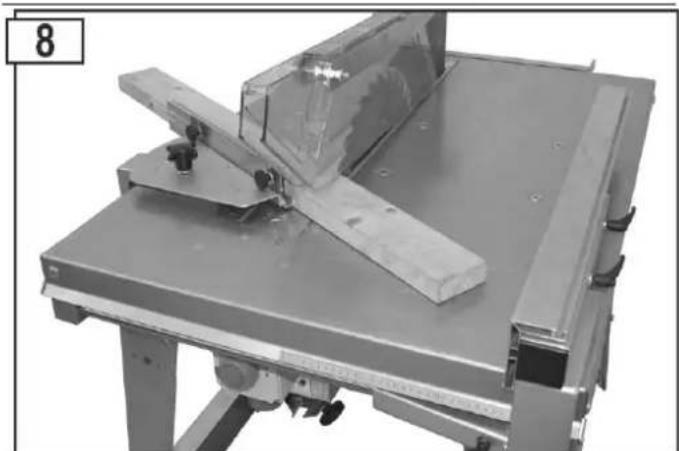

Utilisation de la butée transversale amovible

Réglage de la hauteur de coupe type BTH

La hauteur de coupe se règle en tournant le volant (B). Le réglage de la hauteur de coupe souhaitée s'effectue en continu.

Raccordement d'un dispositif d'aspiration de copeaux

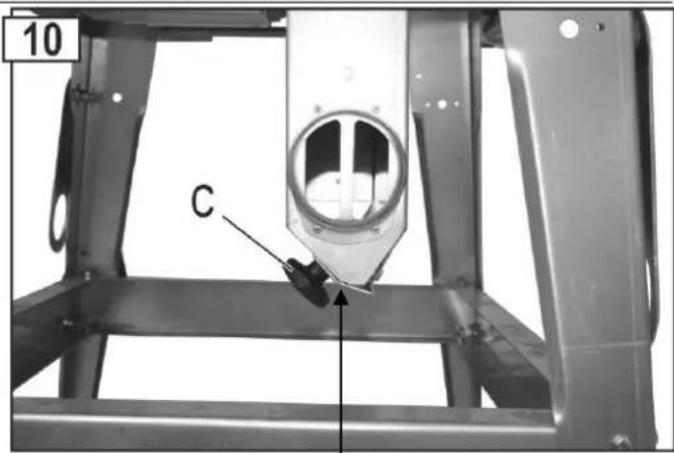

La fente d'éjection des copeaux est fermée (service avec dispositif d'aspiration de coupeaux).

Pour aspirer les copeaux, la scie peut être raccordée à un dispositif d'aspiration de copeaux (∅ tubulure d'aspiration : 100 mm). Fermer la tôle de la fente d'éjection de copeaux et la fixer en serrant la poignée à vis en étoile (C).

La fente d'éjection des copeaux est ouverte (service sans dispositif d'aspiration de coupeaux).

Conduite en cas d'accident ou de défaillance

1. Poussez le bouton rouge sur l'interrupteur Marche/Arrêt.
2. Attendez l'arrêt complet de la lame.
3. Retirez la fiche de la prise de courant.
4. En cas de blessures, prenez des mesures de premier secours.

Conduite en cas de blocage de la lame par des bouts de bois coincés

1. Poussez le bouton rouge sur l'interrupteur Marche/Arrêt.
2. Retirez la fiche de la prise de courant.
3. Enlevez le blocage.

Portez des gants de protection.

N'enlevez pas le bout de bois coincé avec les mais, mais à l'aide d'un autre bout de bois.

1. Vérifiez l'absence d'endommagements de la lame de scie.

Entretien et nettoyage

Avant de toute intervention d'entretien et de nettoyage

• Arrêter l'équipement
• attendre l'arrêt de la lame
• retirer la fiche du secteur

Les autres interventions d'entretien et de réparation qui ne sont pas décrites dans ce chapitre doivent être effectuées uniquement par le S.A.V.

Les dispositifs de sécurité enlevés pour effectuer des interventions de maintenance ou de nettoyage doivent impérativement être remontés et vérifiés.

N'utiliser que des pièces de rechange d'origine. Toute autre pièce risque de provoquer des blessures et dommages imprévisibles.

Nettoyage

i Respectez ce qui suit pour maintenir la capacité de fonctionnement de la scie:

• Ne pas laver l'équipement à l'eau.
• Dévisser la vis. Enlever les copeaux et les poussières uniquement à l'aide d'une brosse ou d'un aspirateur.
• Nettoyer et huiler régulièrement l'ensemble des pièces mobiles (par ex. l'accrochage du capot de protection). Fig. 12

i Ne jamais utiliser de graisse!

Utilisez, par exemple, de l'huile pour machines à coudre, de l'huile hydraulique fluide ou de l'huile de pulvérisation écologique.

• Tenir la lame exempte de rouille et de résines.
  ■ Enlever les résidus de résine de la surface du plateau de la table.
  Les résidus de résine peuvent être éliminés à l'aide d'un aérosol d'entretien et de soin du commerce.
• La lame est une pièce d'usure qui après l'usage fréquent et prolongé.
  Rennouvelez la lame ou veillez à son affûtage.

Entretien

Remplacement de la lame

Avant de remplacer la lame:

• Arrêter l'équipement
• attendre l'arrêt de la lame
  — retirer la fiche du secteur.

Risques de coupure! La lame est lourde et risque de glisser. La lame reste chaude pendant un certain temps après le sciage.

• Ne vous servez pas de lames en acier à coupe rapide fortement allié (HSS).

• Ne pas utiliser des lames fissurées ou déformées.

• Les lames présentant des fissures doivent être écartées (une remise en état est inadmissible).

• Servez-vous uniquement de lames bien affûtées.
• Le meulage (raffûtage) de la lame ne doit être effectué que par un personnel spécialement qualifié. Veiller particulièrement aux points suivants : s'assurer que les outils sont bien équilibrés selon les dispositions des normes EN 847-1:2005+A1:2007 6.2.3.2.

Risque de brûlures! La lame reste chaude pendant un certain temps après le sciage.

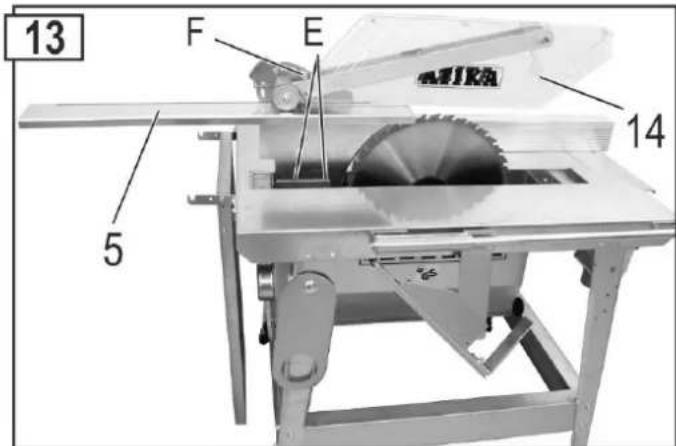

1. Desserrez les vis de l'insert de table (5).
2. Soulevez le capot de protection (14).
3. Soulevez ensuite l'insert de table (5) et glissez le vers l'arrière. Le capot de protection reste automatiquement dans cette position.

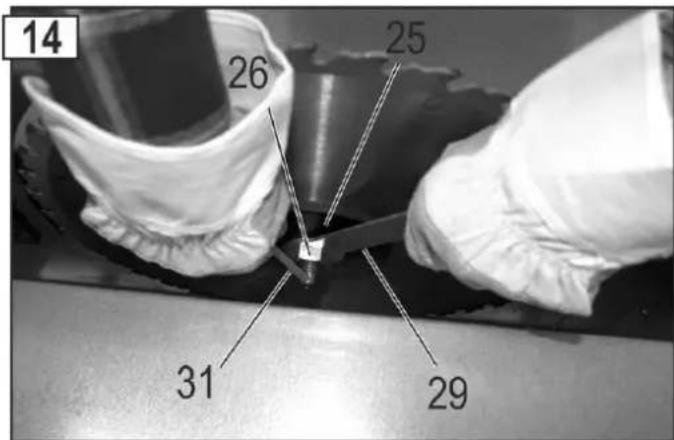

1. Placez le mandrin (31) à l'arbre du moteur et desserrez la vis (26). (△ filet à gauche)

1. Maintenant, vous pouvez retirer la bride avant (25) de la lame et la lame (24).
2. i Nettoyer les brides de la lame
3. Engager une nouvelle lame ou une lame affûtée.

i Veiller au sens de rotation correct de la lame: la flèche de la lame et la flèche du capot doivent pointer dans la même direction.
8. Engager de nouveau la bride avant de la lame.
9. Resserrer l'écrou de serrage (28).
10. Fixer l'insert de table (5).
11. La vis de butée (F) ne doit pas être retirée.

Remplacement de l'insert de table (fig. 13)

Avant le remplacement de l'insert de table:

• Arrêter l'équipement
• attendre l'arrêt de la lame
• retirer la fiche du secteur

Remplacer immédiatement les inserts de table usés ou endommagés.

1. Desserrez les vis de l'insert de table (5).
2. Soulevez le capot de protection (14).
3. Soulevez ensuite l'insert de table (5) et glissez le vers l'arrière. Le capot de protection reste automatiquement dans cette position.
4. Retirer les 2 écrous (E) et enlever le couteau diviseur (11) avec le capot de protection. (fig.13)
5. Insérer un nouvel insert de table (6).
6. Fixer le couteau diviseur avec le capot de protection (les réglages du couteau diviseur voir la figure 15).
7. Fixer l'insert de table (6).
8. La vis de butée (F) ne doit pas être retirée.

Réglages du couteau diviseur

Après chaque remplacement de la lame et de l'insert de table, le réglage du couteau diviseur doit être vérifié. Le couteau diviseur doit être réglé de telle façon que sa pointe dépasse d'au moins 2 mm sous le point le plus élevé sur le périmètre de la lame de scie.

Avant chaque transport:

• Arrêter l'équipement
• attendre l'arrêt de la lame
  — retirer la fiche du secteur

- Les accessoires tels que les butées doivent être fixés ou serrés sur la machine fermement.

Retirez la fiche de la prise au secteur.

■ Conservez les appreils non utilisés dans un endroit sec et verrouillé et hors de portée des enfants.
■ Avant une période de stockage prolongée, tenir compte des instructions suivantes afin de prolonger la durée de vie de la machine et de garantir une utilisation aisée :
- d'effectuer un nettoyage en profondeur;
- de traiter toutes les pièces mobiles avec une huile biodégradable.

i Ne jamais utiliser de graisse!

Mise hors service / Evacuation

Retirez la fiche de la prise au secteur.

Mise hors service à court terme : voir stockage

Mise hors service prolongée :

i veiller à une élimination respectueuse de l'environnement et appropriée des consommables.

- Pour cela, il convient de tenir compte des indications relatives à

Pannes possibles

Avant de procéder à l'élimination des défauts

• Arrêter l'équipement
• attendre l'arrêt de la scie
  – retirer la fiche du secteur

Après chaque dépannage, remettre en service et vérifier l'ensemble des dispositifs de sécurité.

Panne Cause possible Solution
La machine ne démarre pas après son branchement	Coupure de courantCâble ou rallonge défectueuxMoteur ou commutateur défectueux	Vérifier le disjoncteurVérifiez le câble, ne vous servez jamais d’un câble défectueuxDemandez à un électricien concessionnaire de vérifier le moteur ou le commutateur ou de le réparer, respectivement de remplacer ces pièces par des pièces d’origine
La machine s'arrête pendant la coupe	Lame émousséeAvance de coupe trop importante	Remplacer la lame (24).Laisser refroidir le moteur et continuer le travail en exerçant moins de pression.
Taches de brûlure aux zones de coupe	Lame émoussée	Remplacer la lame
Vibrations de la scie.	Lame gauchieLa lame n'est pas montée correctement	Remplacer la lameFixer la lame correctement
Effet de freinage trop faible (délai de freinage > 10 sec.)	Frein du moteur défectueuxDisque de frein usé	Faire vérifier / réparer le moteur ou l'interrupteur par un électricien agréé ou par le service après-vente, ou faire remplacer les composants par des pièces de rechange d'origine
Le moteur n'a pas la puissance voulue et s'échauffe rapidement	2e phase de marche pour le moteur à courant triphaséRallonge trop longue ou section de câble trop petiteLame émoussée	Faire vérifier les fusibles et conduites par un spécialiséVoir Mise en serviceFaire affûter ou renouveler la lame

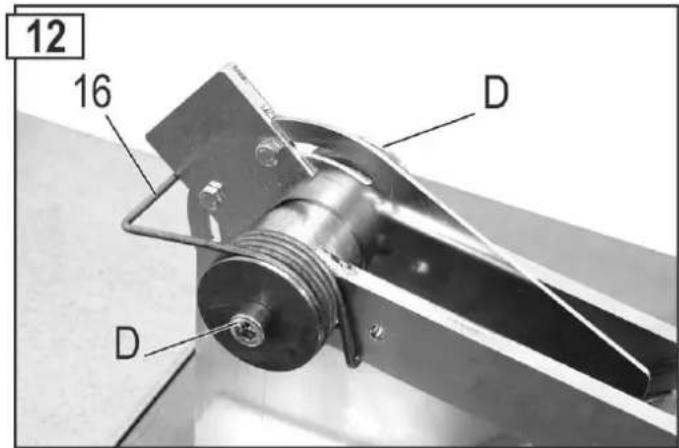

Le capot de protection ne peut pas être bougé avec la souplesse nécessaire.	Fixation trop serrée	Desserrer la fixation (D) jusqu'à ce que le capot de protection puisse être bougé avec la souplesse nécessaire (fig. 12).

En cas de problèmes ou si vous avez des questions, n'hésitez pas à contacter votre revendeur local.

Caractéristiques techniques

Typ BTK 400 BTH 400 BTK 450 BTH 450 BTK 500 BTH 500
Tension d'alimentation 50 Hz
WS-Motor
Fréquence du réseau 230 V~
Puissance du moteur P1 3,0 kW - S 6 - 40 % --
Puissance débitée du moteur P2	2,2 kW -S 6 - 40 %		--		--
Régime au ralenti	2698 min-1		--		--
DS-Motor
Fréquence du réseau	400 V 3~
Puissance du moteur P1	4,4 kW - S 6 - 40 %		5,0 kW - S 6 - 40 %		6,1 kW - S 6 - 40 %
Puissance débitée du moteur P2	3,5 kW -S 6 - 40 %		4,0 kW -S 6 - 40 %		5,0 kW -S 6 - 40 %
Régime au ralenti	2790 min-1		2835 min-1		2820 min-1
Lame de scie - HM	∅ 400 x 2,8/3,8 x ∅ 30 mm 28 dents		∅ 450 x 2,8/3,8 x ∅ 30 mm 40 dents		∅ 500 x 2,8/4,0 x ∅ 30 mm 36 dents
Lame de scie - ∅ max./min.	395 - 400 mm		445 - 450 mm		495 - 500 mm
Haut de coupe	Ca. 126	0 - 126 mm	Ca. 150mm	0 - 150 mm	Ca. 175	0 - 175 mm
Taille de table	1050 x 750 mm
Hauteur de table	850 mm
Dimensions (longueur x largeur x hauteur)	1210 x 775 x 1130 mm
Poids	Ca. 108 kg	Ca. 138 kg	Ca. 110 kg	Ca. 140 kg	Ca. 114 kg	Ca. 144 kg
Largeur des éléments de guidage du couteau diviseur	12 mm
Couteau diviseur : Largeur de la fente de guidage	12,1 mm
Epaisseur	3 mm
Dia. de raccordement pour tubulure d'aspiration	100 mm
Fusible de secteur	16 A träge				20 A
Type de protection	IP 54
année de construction	voir la dernière page

Garantie

Veuillez tenir compte de la déclaration de garantie ci-jointe.

Description de l'équipement / Pièces de rechange

Poste Réf. de cde. Désignation
1 361626 Table de scie BTK
1 361627 Table de scie BTH
2	361688	Pied de table
3 361697 Entretoise - longue
4	361690	Entretoise courte
5 361025 Insert de table
6 361026 Cillet de transport
7 361109 Crochet d'outil
--	361623	Boîte à copeaux BTK
--	361619	Boîte à copeaux BTH
8 361168 Couvercle du caisson à copeaux BTK
8 361173 Couvercle du caisson à copeaux BTH
9 361157 Tubulure d'aspiration
10 361165 Tôle de fermeture
11 361630 Couteau diviseur – ∅ 400 mm
11 361694 Couteau diviseur – ∅ 450 mm
11 361696 Couteau diviseur – ∅ 500 mm
12 361634 Support de capot cpl.
13 361703 Pièce de réglage
14 361625 Capot de protection
15 361727 Vis à poignée en étoile
16	361702	Double-ressort rotatif
17 361602 Butée longitudinale sans règle de butée
18 361680 Règle de butée (aluminium)
-- 361761 Butée transversale cpl. (pos. 19, 20, 21, 35)
19 361000 Support de butée avec logement
20 361751 Angle de butée transversale
21	361059	Baguette de butée
22 361607 Support de l'arbre de guidage
23 361616 Arbre de guidage 1015 mm
24 360225 Lame de scie en carbure ∅ 400 mm
24 360213 Lame de scie en carbure ∅ 450 mm
24 361140 Lame de scie en carbure ∅ 500 mm
25 361635 Bride de lame – avant (fig. 14)
26 391035 Ecrou de serrage M 20, LH (fig. 14)
27 362503 Rallonge de table
28 361606 Support pivotant gauche pour rallonge de table (fig. 3)
-- 361605 Support pivotant droit pour rallonge de table
29 361112 Clé polygonale SW 30/19 (fig. 14)

Poste Réf. de cde. Désignation
30	361733	Baguette coulissante
31 361111	Mandrin porte-outil (goupille rotative) (fig. 14)
32 361687	Arbre de guidage 725 mm
33 361114	Poignée tournante cylindrique (BTH)
34 361700	Poignée du bloc poussoir
35 361750	Butée de coupure de coins
-- 361673	Moteur à courant alternatif BTK 400
-- 361728	Moteur à courant alternatif BTH 400
37 361656	Interrupteur-fiche combiné pour moteur à courant alternatif BTK/BTH 400
-- 361599	Condensateur 60 μF
-- 361645	Moteur triphasé BTK 400
-- 361652	Moteur triphasé BTK 450
-- 361648	Moteur triphasé BTK 500
-- 361644	Moteur triphasé BTH 400
37 361609	Interrupteur-fiche combiné pour moteur à courant triphasé BTK/BTH 400/450
37 361611	Interrupteur-fiche combiné pour moteur à courant triphasé BTK/BTH 500
-- 361651	Moteur triphasé BTH 450
-- 361647	Moteur triphasé BTH 500
-- 361620	Socle d'interrupteur
38 361759	Vis à tête cylindrique M8x8 en plastique
39 361760	Rondelle en plastique

Pour les pièces de rechange, veuillez vous reporter aux dénominations contenues dans la liste des pièces de rechange.

Commande de pièces de rechange

⇒ Les pièces de rechange sont fournies par le fabricant
⇒ Renseignements à fournir à la commande :

- Type d'appareil

• Référence d'appareil (voir plaque signalétique)
• Référence de pièce de rechange
• Dénomination de la pièce de rechange
• Nombre de pièces demandées

Exemple : Type BTH 450, appareil réf. 4128, 360213 Lame de scie en carbure ∅ 450 mm, 1 pièce

Description de l'équipement / Pièces de rechange
