HWD100BP14636N - Machine à laver HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver frontale
Marque	Haier
Modèle	HWD100BP14636N
Capacité de lavage	10 kg
Vitesse d'essorage maximale	1400 tr/min
Classe énergétique	A
Alimentation électrique	220-240 V, 50 Hz
Puissance nominale	2000 W
Dimensions (H x L x P)	85 x 60 x 60 cm
Poids net	75 kg
Type de hublot	Hublot en verre trempé
Niveau sonore (lavage/essorage)	52 / 72 dB(A)
Système de verrouillage porte	Verrou de porte avec sécurité enfant
Joint de porte	Joint amovible avec colliers de serrage
Tiroir à lessive	Tiroir extractible avec compartiments produits
Pieds réglables	Oui, 4 pieds avec contres-écrous
Programmes de lavage	Coton, synthétiques, délicats, laine, rapide, etc.
Options	Départ différé, prélavage, rinçage supplémentaire
Réparabilité	Pièces détachées disponibles : châssis, hublot, verrou, joint, tiroir
Outils nécessaires pour réparation	Clé Torx T25, clé à molette flexible n°7, tournevis cruciforme, tournevis plat
Entretien	Nettoyer régulièrement le joint et le tiroir à lessive

FOIRE AUX QUESTIONS - HWD100BP14636N HAIER

Quelle est la capacité de lavage de la machine ?

La machine a une capacité de 10 kg pour le linge en coton.

Comment démonter le hublot ?

Utilisez une clé Torx n°25 pour retirer les vis de la charnière, puis tirez le hublot vers le haut.

Comment remplacer le joint de porte ?

Retirez le collier externe avec un tournevis plat, détachez le joint, puis installez le nouveau joint en alignant les encoches. Serrez les colliers avec une pince.

Que faire si la machine ne s'allume pas ?

Vérifiez l'alimentation électrique, le cordon d'alimentation et le fusible. Si le problème persiste, le verrou de porte pourrait être défectueux.

Comment nettoyer le tiroir à lessive ?

Ouvrez le tiroir, tirez-le fermement vers l'extérieur avec les deux mains, puis décrochez la façade en faisant attention aux crochets. Lavez à l'eau tiède.

Quelle est la vitesse d'essorage maximale ?

La vitesse d'essorage maximale est de 1400 tours par minute.

La machine fait du bruit en essorant, est-ce normal ?

Un niveau sonore jusqu'à 72 dB(A) est normal. Vérifiez que la machine est bien de niveau et que les pieds sont réglés.

Comment remplacer le verrou de porte ?

Démontez le plan de travail, retirez le tiroir à lessive et le panneau de commande. Dévissez le verrou et remplacez-le en reconnectant les fils électriques.

Quels outils sont nécessaires pour les réparations ?

Vous aurez besoin d'une clé Torx n°25, d'une clé à molette flexible n°7, d'un tournevis cruciforme et d'un tournevis plat.

Où puis-je trouver les pièces détachées ?

Contactez le service après-vente Haier ou consultez la notice pour les références des pièces comme le hublot, le joint, le verrou et le tiroir.

MODE D'EMPLOI HWD100BP14636N HAIER

2 À l'aide de la clé Torx n°25, reti rer les vis fi xant la charnière au caisson

3 Tirer le hublot vers le haut et le retirer

HUBLOT | TYPE 2 OUTILS - CLÉ TORX N°25, CLÉ À MOLETTE FLEXIBLE N°7

2 Reti rer le couvercle après avoir enlevé ses vis

4 Tirer le hublot vers le haut et le reti rer

Charnière

INSTRUCTIONS

CHARNIÈRE | TYPE 1 OUTILS - CLÉ TORX N°25

1 | Ouvrir le hublot

4 Reti rer toutes les vis du hublot

2 À l'aide de la clé à molett e n°25, reti rer les vis fi xant la charnière au caisson

5 | Séparer le cadre du contre-cadre

3 Tirer le hublot vers le haut et le reti rer

6 | Replacer la charnière, en prenant garde à ne pas perdre les coussinets

CHARNIÈRE | TYPE 2 OUTILS - CLÉ TORX N°25, CLÉ À MOLETTE FLEXIBLE N°7

1 | Ouvrir le hublot

4 | Tirer le hublot vers le haut et le retirer

7 Une fois la sangle reti rée, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

2 Reti rer le couvercle après avoir enlevé ses vis

8 Reti rer les vis externes de la charnière

6 Reti rer la bride de la porte

9 Reti rer les vis à l'intérieur du caisson avec une clé à molett e n° 7. Reti rer la charnière

Verrou de la porte

INSTRUCTION

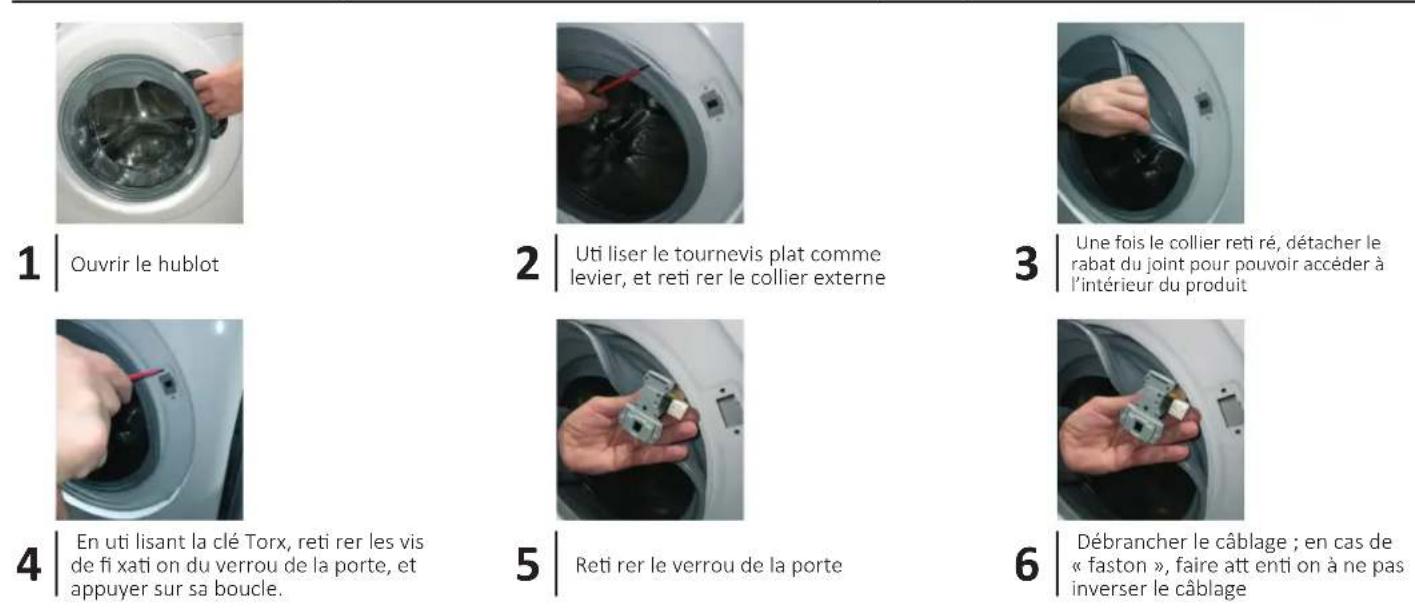

VERROU DE LA PORTE | TYPE 1 OUTILS - TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

VERROU DE LA PORTE | TYPE 2 OUTILS - TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

2 Uti liser le tournevis plat comme levier, et reti rer le collier externe

3 | Une fois le collier reti re, detacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

4 En uti lisant la clé Torx, reti rer les vis de fi xati on du verrou de la porte.

5 | Démonter le plan de travail et les garnitures

6 Reti rer le ti roir à lessive et le panneau de commande

7 Reti rer le verrou de la porte

9 Remplacer le verrou de la porte en faisant att enti on à la liaison mécanique de l'ouverture d'urgence et aux connexions électriques

Joint de porte

INSTRUCTIONS

JOINT DE PORTE OUTILS - CLÉ TORX, PINCE, TOURNEVIS PLAT, DEUX CLÉS À MOLETTE N°7

Uti liser le tournevis plat comme levier, et reti rer le collier externe

Une fois le collier reti ré, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

À l'aide d'un tournevis, reti rer le collier du tube

Placer le nouveau joint, en faisant att enti on aux encoches de positi onnement

Insérer le collier de serrage sur le côté du tube

Serrer le collier de serrage au ras du tube en uti lisant l'outi llage

Fixer le joint sur le caisson. Fixer le collier de serrage externe et le serrer (si nécessaire avec une pince)

Tiroir à lessive

INSTRUCTIONS

TIROIR À LESSIVE

Ouvrir le ti roir à lessive

Avec les deux mains, le ti rer fermement vers l'extérieur

Décrocher la façade du ti roir à lessive, en faisant att enti on à ne pas casser les crochets

Haier
