HWD100BP14636N - Mașină de spălat HAIER - Manual de utilizare gratuit

Tip de produs	Mașină de spălat cu încărcare frontală
Marcă	Haier
Model	HWD100BP14636N
Capacitate de spălare	10 kg
Viteză maximă de centrifugare	1400 rot/min
Clasă energetică	A
Alimentare electrică	220-240 V, 50 Hz
Putere nominală	2000 W
Dimensiuni (Î x L x A)	85 x 60 x 60 cm
Greutate netă	75 kg
Tip de hublou	Hublou din sticlă călită
Nivel sonor (spălare/centrifugare)	52 / 72 dB(A)
Sistem de blocare a ușii	Blocare ușă cu siguranță pentru copii
Garnitură de ușă	Garnitură detașabilă cu coliere de strângere
Sertar pentru detergent	Sertar extras cu compartimente pentru produse
Picioare reglabile	Da, 4 picioare cu contrapiulițe
Programe de spălare	Bumbac, sintetice, delicate, lână, rapid, etc.
Opțiuni	Plecare întârziată, prespălare, clătire suplimentară
Reparabilitate	Piese de schimb disponibile: șasiu, hublou, blocare, garnitură, sertar
Unelte necesare pentru reparație	Cheie Torx T25, cheie reglabilă flexibilă nr. 7, șurubelniță Phillips, șurubelniță plată
Întreținere	Curățați regulat garnitura și sertarul pentru detergent

Întrebări frecvente - HWD100BP14636N HAIER

Care este capacitatea de spălare a mașinii?

Mașina are o capacitate de 10 kg pentru rufe din bumbac.

Cum se demontează hubloul?

Folosiți o cheie Torx nr. 25 pentru a scoate șuruburile balamalei, apoi trageți hubloul în sus.

Cum se înlocuiește garnitura ușii?

Scoateți colierul exterior cu o șurubelniță plată, desprindeți garnitura, apoi instalați noua garnitură aliniind crestăturile. Strângeți colierele cu un clește.

Ce se întâmplă dacă mașina nu pornește?

Verificați alimentarea electrică, cablul de alimentare și siguranța. Dacă problema persistă, blocarea ușii ar putea fi defectă.

Cum se curăță sertarul pentru detergent?

Deschideți sertarul, trageți-l ferm spre exterior cu ambele mâini, apoi desprindeți fațada având grijă la cârlige. Spălați cu apă călduță.

Care este viteza maximă de centrifugare?

Viteza maximă de centrifugare este de 1400 de rotații pe minut.

Mașina face zgomot la centrifugare, este normal?

Un nivel sonor de până la 72 dB(A) este normal. Verificați dacă mașina este bine nivelată și dacă picioarele sunt reglate.

Cum se înlocuiește blocarea ușii?

Demontați planul de lucru, scoateți sertarul pentru detergent și panoul de comandă. Deșurubați blocarea și înlocuiți-o reconectând firele electrice.

Ce unelte sunt necesare pentru reparații?

Veți avea nevoie de o cheie Torx nr. 25, o cheie reglabilă flexibilă nr. 7, o șurubelniță Phillips și o șurubelniță plată.

Unde pot găsi piesele de schimb?

Contactați serviciul post-vânzare Haier sau consultați manualul pentru referințele pieselor precum hubloul, garnitura, blocarea și sertarul.

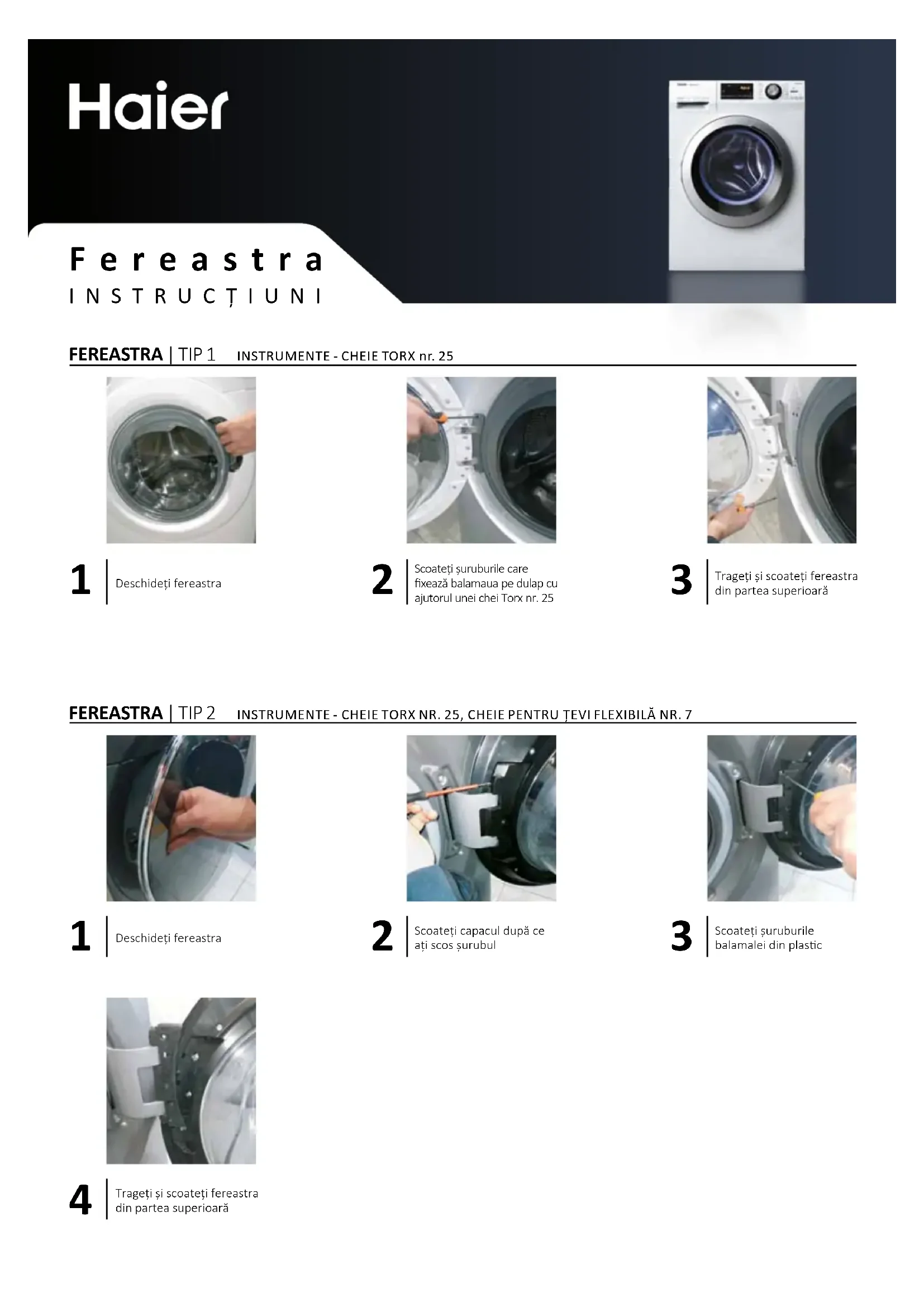

MANUAL DE UTILIZARE HWD100BP14636N HAIER

1 Deschideți fereastra

2 Scoateți șuruburile care fixează balamaua pe dulap cu ajutorul unei chei Torx nr. 25

3 Tragetii și scoateți fereastra din partea superioară

FEREASTRA | TIP 2 INSTRUMENTE - CHEIE TORX NR. 25, CHEIE PENTRU TEVI FLEXIBILĂ NR. 7

2 Scoateți capacul după ce ați scos șurubul

3 Scoateți şuruburile balamalei din plastic

4 Trageți și scoateți fereastra din partea superioară

B a l a m a

INSTRUCTIUNI

BALAMA | TIP 1 INSTRUMENTE - CHEIE TORX nr. 25

4 | Scoateți toate şuruburile ferestrei

2 | Scoateți șuruburile care fixează balamaua pe dulap cu ajutorul unei chei pentru țevi nr. 25

3 | Trageți și scoateți fereastra din partea superioară

6 | înlocuiti balamaua având grijă să nu pierdeti bucșele

BALAMA | TIP 2 INSTRUMENTE - CHEIE TORX NR. 25, CHEIE PENTRU TEVI FLEXIBILĂ NR. 7

1 Deschideți fereastra

4 | Tragetii și scoateți fereastra din partea superioară

7 | Dupa ce ați scos cureada, separați buza de garnitură pentru a permite accesul în interiorul produsului

2 Scoateți capacul după ce ați scos şurubul

5 Scoateți cuiul de siguranță

8 | Scoateți şuruburile externe ale balamalei

3 Scoateți şuruburile balamalei din plastic

6 | Scoateți brida ușii

9 | Scoateți șuruburile din interiorul dulapului cu o cheie pentru țevi nr. 7 Scoateți balamaua

Sistemul de închidere a uşii

1 Deschideți fereastra

2 Folositi șurubelnița cu cap plat pentru a ridica și a scoate clema externă

3 | După ce ați scos ciema, separați buza de garnitură pentru a permite accesul în interiorul produsului

4 | Scoateți şuruburile care fixează încuietoarea uşii cu ajutorul unei chei torx

5 | Demontați partea superioară și accesoriiile

6 | Demontați dozatorul și masca

7 Scoateți sistemul de închidere a ușii

8 | Scoateți protectția la apă

9 | Inlocuiti sistemul de inchidere a uşii având grijă la conectarea mecanică a deschiderii de urgență și a conexiunilor electrice

Garnitura uşii

INSTRUCTIUNI

GARNITURA USII INSTRUMENTE - CHEIE TORX, CLEŞTE, ŞURUBELNITĂ CU CAP PLAT, DOUĂ CHEI PENTRU ȚEVI NR. 7

Deschideți fereastra

Folosiți şurubelnița cu cap plat pentru a ridica și a scoate clema externă

După ce ați scos clema, separați buza de garnitură pentru a permite accesul în interiorul produsului

Scoateți clema de pe țeavă folosind o șurubelniță cu cap plat

Pozitionați garnitura nouă cu atenție la jgheaburile de montare

Introduceți o clemă pentru cabluri pe latura țevii

Strângeti clema pe teavă folosind un instrument

Montați garnitura pe dulap. Fixați clema externă și strângeti-o (la nevoie, folosiți cleștele)

Sertar pentru detergent

1 Deschideti sertarul pentru detergent

2 Trageti ferm apucându-l cu ambele mâini

3 | sertarului pentru detergent având grijă să nu rupeți cârligele
