Tipo di prodotto	Lavatrice frontale
Marca	Haier
Modello	HWD100BP14636N
Capacità di lavaggio	10 kg
Velocità di centrifuga massima	1400 giri/min
Classe energetica	A
Alimentazione elettrica	220-240 V, 50 Hz
Potenza nominale	2000 W
Dimensioni (A x L x P)	85 x 60 x 60 cm
Peso netto	75 kg
Tipo di oblò	Oblò in vetro temperato
Livello sonoro (lavaggio/centrifuga)	52 / 72 dB(A)
Sistema di bloccaggio porta	Blocco porta con sicurezza bambini
Guarnizione porta	Guarnizione rimovibile con fascette di serraggio
Cassetto detersivo	Cassetto estraibile con scomparti prodotti
Piedini regolabili	Sì, 4 piedini con controdadi
Programmi di lavaggio	Cotone, sintetici, delicati, lana, rapido, ecc.
Opzioni	Partenza ritardata, prelavaggio, risciacquo extra
Riparabilità	Ricambi disponibili: telaio, oblò, blocco, guarnizione, cassetto
Strumenti necessari per la riparazione	Chiave Torx T25, chiave a rullino flessibile n°7, cacciavite a croce, cacciavite piatto
Manutenzione	Pulire regolarmente la guarnizione e il cassetto detersivo

Domande frequenti - HWD100BP14636N HAIER

Qual è la capacità di lavaggio della macchina?

La macchina ha una capacità di 10 kg per il bucato in cotone.

Come smontare l'oblò?

Usare una chiave Torx n°25 per rimuovere le viti della cerniera, quindi tirare l'oblò verso l'alto.

Come sostituire la guarnizione della porta?

Rimuovere il collare esterno con un cacciavite piatto, staccare la guarnizione, quindi installare la nuova guarnizione allineando le tacche. Stringere i collari con una pinza.

Cosa fare se la macchina non si accende?

Verificare l'alimentazione elettrica, il cavo di alimentazione e il fusibile. Se il problema persiste, il blocco porta potrebbe essere difettoso.

Come pulire il cassetto detersivo?

Aprire il cassetto, tirarlo saldamente verso l'esterno con entrambe le mani, quindi sganciare il frontale facendo attenzione ai ganci. Lavare con acqua tiepida.

Qual è la velocità di centrifuga massima?

La velocità di centrifuga massima è di 1400 giri al minuto.

La macchina fa rumore durante la centrifuga, è normale?

Un livello sonoro fino a 72 dB(A) è normale. Verificare che la macchina sia ben livellata e che i piedini siano regolati.

Come sostituire il blocco porta?

Smontare il piano di lavoro, rimuovere il cassetto detersivo e il pannello comandi. Svitare il blocco e sostituirlo ricollegando i fili elettrici.

Quali strumenti sono necessari per le riparazioni?

Avrete bisogno di una chiave Torx n°25, di una chiave a rullino flessibile n°7, di un cacciavite a croce e di un cacciavite piatto.

Dove posso trovare i ricambi?

Contattare il servizio clienti Haier o consultare il manuale per i riferimenti dei ricambi come l'oblò, la guarnizione, il blocco e il cassetto.

MANUALE UTENTE HWD100BP14636N HAIER

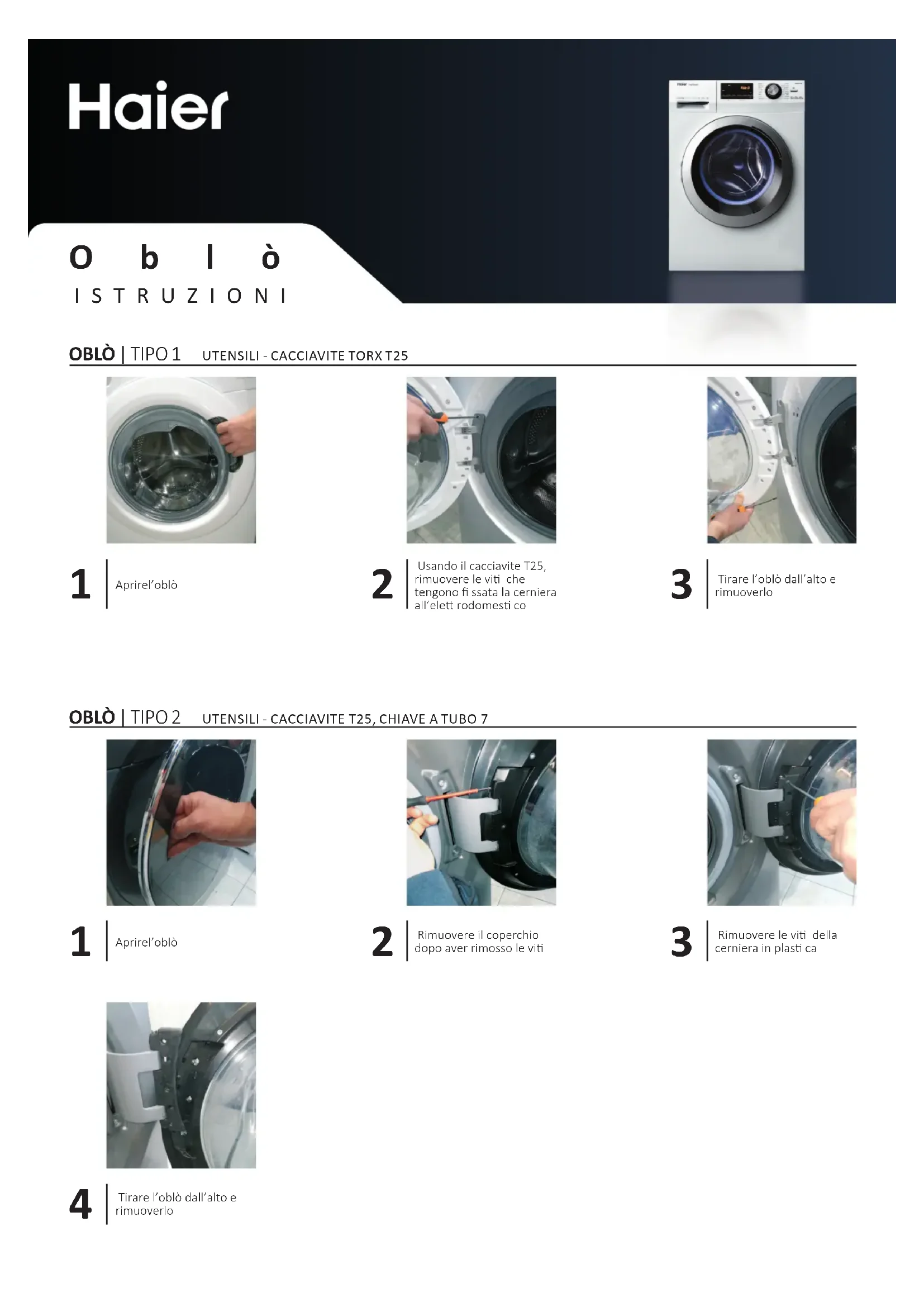

2 | Usando il cacciavite 125, rimuovere le viti che tengono fi ssata la cerniera all'elett rodomesti co

3 Tirare l'oblò dall'alto e rimuoverlo

OBLÒ | TIPO 2 UTENSILI - CACCIAVITE T25, CHIAVE A TUBO 7

2 Rimuovere il coperchio dopo aver rimosso le viti

3 Rimuovere le viti della cerniera in plasti ca

4 Tirare l'oblò dall'alto e rimuoverlo

Cerniera

ISTRUZIONI

CERNIERA | TIPO 1 UTENSILI - CACCIAVITE TORX T25

Rimuovere tutt e le viti dell'oblò

Servendosi servendosi del cacciavite T25, rimuovere le viti che tengono fi ssata la cerniera all'elett rodomesti co

Separare la cornice dal controtelaio

Tirare l'oblò dall'alto e rimuoverlo

Sosti tuire la cerniera, facendo att enzione a non perdere le boccole

CERNIERA | TIPO 2 UTENSILI - CACCIAVITE TORX T25, CHIAVE A TUBO 7

Tirare l'oblò dall'alto e rimuoverlo

Una volta rimossa la clip, staccare lo sportello dalla guarnizione per poter accedere all'interno dell'apparecchio

Rimuovere il coperchio dopo aver rimosso le viti

Rimuovere le viti esterne dalla cerniera

Rimuovere le viti della cerniera in plasti ca

Rimuovere la clip dello sportello

Rimuovere le viti all'interno dell'elett rodomesti co con la chiave a tubo 7. Rimuoverelacerniera

Chiusura di sicurezza dello sportello

I S T R U Z I O N I

CHIUSURA DI SICUREZZA DELLOSPORTELLO

TIPO 1 UTENSILI - CACCIAVITE A CROCE, PINZA, CACCIAVITE PIATTO

1

S ervirsi del cacciavite piatt o per fare leva e rimuovere la fascett a esterna

Una volta rimossa la fascett a, staccare lo sportello dalla guarnizione per poter accedere all'interno dell'apparecchio

4

Uti lizzare il cacciavite Torx per rimuovere le viti che tengono fi ssata la chiusura di sicurezza dello sportello e premere sul suo fermo.

Rimuovere la chiusura di sicurezza dello sportello

Disconnett ere il cablaggio; in caso di connett ore faston, prestare att enzione a non inverti re il cablaggio

CHIUSURA DI SICUREZZA DELLO SPORTELLO

TIPO 2 UTENSILI-CACCIAVITE ACROCE, PINZA, CACCIAVITE PIATTO

1

S ervirsi del cacciavite piatt o per fare leva e rimuovere la fascett a esterna

Una volta rimossa la fascett a, staccare lo sportello dalla guarnizione per poter accedere all'interno dell'apparecchio

4

Uti lizzare il cacciavite Torx per rimuovere le viti che tengono fi ssata la chiusura di sicurezza dello sportello

Smontare il piano superiore e i profi li

Smontare il dispenser e la cornice

7

Rimuovere la chiusura di sicurezza dello sportello

Rimuovere la protezione anti allagamento

Sosti tuire la chiusura di sicurezza dello sportello facendo att enzione al collegamento meccanico dell'apertura di sicurezza e ai connett ori elett rici

Guarnizione dello sportello

I S T R U Z I O N I

GUARNIZIONE DELLO SPORTELLO UTENSILI - CACCIAVITETORX, PINZA, CACCIAVITE PIATTO, DUE CHIAVI INGLESI 7

S ervirsi del cacciavite piatt o per fare leva e rimuovere la fascett a esterna

Una volta rimossa la fascett a, staccare lo sportello dalla guarnizione per poter accedere all'interno dell'apparecchio

Servirsi del cacciavite piatt o, rimuovere la fascett a sulla vasca

Rimuovere la guarnizione

Posizionare la nuova guarnizione, facendo att enzione agli incastri per il posizionamento

Inserire la fascett a sul lato della vasca

Stringere la fascett a sulla vasca uti lizzando gli att rezzi

Posizionare la guarnizione sull'elett rodomesti co. Fissare la fascett a esterna e stringerla (se necessario aiutarsi con la pinza)

Cassetto del detersivo

I S T R U Z I O N I

CASSETTO DEL DETERSIVO

1 Aprire il cassett o del detersivo

2 Servendosi di due mani, estrarlo con fermezza

3 | Scaniciare la maschera dal cassett o del detersivo, facendo att enzione a non rompere i ganci
