MANUALE UTENTE THASN286TM5P-S HAIER

Lavatrice a carica dall'alto

Scaricare l'app hOn

Prima di utilizzare il dispositivo, leggere attentamente le istruzioni di sicurezza.

Prima di utilizzare la lavatrice è assolutamente necessario rimuovere le viti e i distanziatori di blocco trasporto. Per istruzioni dettagliate sulla procedura di rimozione, consultare le Istruzioni di installazione

1. Installazione

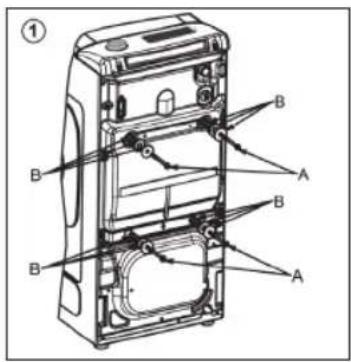

1.1 - Rimozione dei bulloni di trasporto

• Rimuovere le viti di trasporto (2 o 4, A) presenti sul lato posteriore, quindi rimuovere le rondelle piane, i tamponi in gomma e i tubi distanziatori in plastica (2 o 4, B) come illustrato nella Figura 1.
• Montare le finiture in dotazione "C" (Fig. 2).

1.2 - Rimuovere con attenzione e smaltire il profilo protettivo posto sotto la porta della lavatrice (come mostrato nella Figura 3).

1.3 - Allineamento dell'apparecchio

- Mettere in bolla la macchina regolando i piedini anteriori (Fig. 4).

a) Ruotare il dado in senso orario per rilasciare la vite presente sul piedino.
b) Alzare o abbassare il piedino ruotandolo fino a quando non poggia saldamente sul pavimento.
c) Bloccare il piedino in posizione ruotando il dado in senso antiorario fino a portarlo a contatto con il fondo della lavatrice.

• Verificare che l'apparecchio sia livellato correttamente.
• Verificare che la lavatrice non oscilli provando a spostare contemporaneamente due angoli superiori diagonalmente opposti.
• Se si sposta la lavatrice da un luogo a un altro, occorre poi livellare nuovamente i piedini.

Per maggiori dettagli, scaricare e leggere tutto il manuale d'uso online all'indirizzo:

go.he.services/haier-um

1.4 - Collegamenti idraulici

• La lavatrice deve essere collegata alla rete idrica tramite il nuovo tubo fornito con l'apparecchiatura (all'interno del cestello). Non utilizzare il tubo vecchio a questo scopo.
• Collegare un'estremità del tubo di ingresso dell'acqua con la curva a gomito all'elettrovalvola (parte posteriore superiore della macchina) e l'altra estremità a un rubinetto o a un raccordo da 3/4" filettato gas
• Posizionare la lavatrice vicino alla parete, accertandosi che il tubo non sia piegato o attorcigliato in alcun punto.
• Agganciare il tubo di scarico al bordo del lavello o preferibilmente a uno scarico fisso di diametro superiore a quello del tubo stesso e situato a un'altezza compresa fra 50 e 75 cm dal pavimento (Fig. 5).
• Se necessario, utilizzare l'accessorio curvo* per fissare e sostenere il tubo di uscita in modo più saldo.
• Collegare il tubo flessibile dell'acqua al rubinetto di erogazione della stessa (Fig. 6) utilizzando esclusivamente il tubo flessibile fornito con l'apparecchio (non riutilizzare tubi flessibili vecchi)

• Alcuni modelli possono includere una o più delle seguenti funzioni:

• CALDO&FREDDO (Fig. 7): impostazioni di collegamento alla rete dell'acqua calda e di quella fredda, per un maggiore risparmio energetico. Collegare il tubo grigio al rubinetto dell'acqua fredda, quello rosso al rubinetto dell'acqua calda. La macchina può essere collegata solo al rubinetto dell'acqua fredda: in tal caso è possibile che alcuni programmi si avviino con un ritardo di qualche minuto.

• AQUASTOP (Fig. 8): dispositivo situato sul tubo di alimentazione che interrompe il flusso dell'acqua se il tubo si deteriora; in tal caso, nella finestra "A" compare un simbolo rosso e il tubo deve essere sostituito. Per svitare il dado, premere il dispositivo di blocco unidirezionale "B".

• AQUAPROTECT - TUBO DI ALIMENTAZIONE CON PROTEZIONE (Fig. 9): in caso di fuoriuscita di acqua dal tubo interno primario "C", la guaina trasparente di contenimento "D" confina l'acqua per consentire il completamento del ciclo di lavaggio. A fine ciclo, contattare il centro assistenza clienti per fare sostituire il tubo di alimentazione.

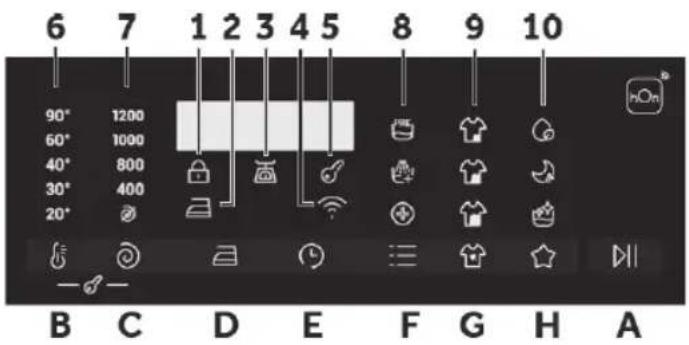

• Pannello di controllo


6 7 1 2 3 4 5 8 9 10 90° 1200 60° 1000 40° 800 30° 400 20° B C D E F G H A

Icone

1 Indicatore di oblo bloccato
2 Indicatore di stiratura facile
3 Spia Kg carico (attiva solo in alcuni programmi)
4 Indicatore Wi-Fi

5 Indicatore protezione bambini
6 Indicatore della temperatura di lavaggio
7 Indicatore della velocità di centrifuga

B Selezione della temperatura

C Velocità di centrifuga

D Stiratura facile

E Partenza ritardata

FOpzioni

G Livello macchie/Livello vapore*

H Programmi speciali

(disponibili solo su alcuni modelli)

B+C Protezione bambini

* Livello vapore (disponibile solo su alcuni modelli)

2.1 - Pulsanti

Play/pausa (A)

Chiudere l'oblò PRIMA di selezionare il pulsante PLAY/PAUSA. Per avviare il ciclo selezionato con i parametri preimpostati, premere PLAY/PAUSA. Quando il programma è in esecuzione, il display mostra il tempo mancante al termine del programma.

Pulsante temperatura (B)

Questo pulsante permette di modificare la temperatura dei cicli di lavaggio. Per proteggere i tessuti, non è possibile aumentare la temperatura oltre il massimo consentito dal programma. Se si desidera effettuare un lavaggio a freddo, tutti gli indicatori devono essere spenti.

Pulsante velocità centrifuga (C)

Premendo questo pulsante è possibile ridurre la velocità massima e, se lo si desidera, annullare la centrifuga.

Pulsante stiratura facile (D) (disponibile solo in alcuni programmi)

Questa funzione permette di ridurre al minimo le pieghe, eliminando le centrifughe intermedie o riducendo l'intensità dell'ultima.

Pulsante partenza ritardata (E)

Questo pulsante consente di preprogrammare il ciclo di lavaggio per ritardarne l'avvio anche di 24 ore.

Pulsante opzioni (F)

Questo pulsante permette di scegliere tra varie opzioni (a seconda del programma selezionato):

Prelavaggio (F) - Questa opzione consente di effettuare un prelavaggio ed è particolarmente utile per i carichi molto sporchi (disponibile solo su alcuni programmi). Quando questa funzione è attivata, l'icona dell'indicatore (E) si illumina

Extra risciacquo (F) - Questa opzione consente di aggiungere un risciacquo alla fine del ciclo di lavaggio ed è utile per le persone con pelle delicata e sensibile. Quando questa funzione è attivata, l'icona dell'indicatore (F) si illumina

Igiene + (F) - Si attiva quando si imposta una temperatura di 60 °C. Questa opzione consente una pulizia profonda dei capi mantenendo la stessa temperatura per l'intero lavaggio.

Livello macchie (G)

Questa opzione permette di scegliere tra 3 livelli di intensità di lavaggio modificando la durata del programma, a seconda del grado di sporcizia dei tessuti (disponibile solo su alcuni programmi, come indicato nella tabella dei medesimi).

Livello vapore (G) (disponibile solo su alcuni modelli)

Dopo aver selezionato il programma STIRATURA FACILE PLUS, è possibile utilizzare questo pulsante per scegliere fra tre trattamenti a vapore di diversa intensità, studiati per capi asciutti o bagnati e in funzione del tipo di tessuto:

- COTONE (selezione predefinita)

Questo programma viene utilizzato per capi in cotone. Con i tessuti bagnati (es. dopo il lavaggio), è indicato per distendere le pieghe dopo la centrifuga; per i tessuti asciutti è invece studiato per raggiungere il livello di umidità ideale per rendere più semplice la stiratura.

- SINTETICI (premere una volta il pulsante)

Questo programma viene utilizzato per i capi sintetici. Con i tessuti bagnati (es. dopo il lavaggio), è indicato per distendere le pieghe dopo la centrifuga; per i tessuti asciutti è invece studiato per raggiungere il livello di umidità ideale per rendere più semplice la stiratura.

- DELICATI (premere due volte il pulsante)

Mediante il vapore, il ciclo rinfresca e distende le pieghe dei capi dopo l'uso. Il programma è composto da una fase iniziale di applicazione del vapore e da una fase finale in cui viene eliminata l'umidità in eccesso per un utilizzo immediato dei capi. Il ciclo è adatto ai tessuti asciutti.

Programmi speciali (H)

Questo pulsante permette di scegliere tra varie opzioni (a seconda del programma selezionato):

Lavaggio singolo (H) - Questa opzione (impostabile su vari programmi) ottimizza il consumo di acqua ed energia del programma selezionato mantenendo inalterate le prestazioni di lavaggio.

Notte (H) - Questa opzione riduce a 400 giri/min la velocità delle centrifughe intermedie, ove previste, aumenta il livello dell'acqua durante il risciacquo e mantiene la biancheria immersa nell'acqua dopo l'ultimo risciacquo, per distendere perfettamente le fibre.

Pulizia cesto (H) - Programma studiato per pulire il cestello della lavatrice. Utilizzare solo detersivo in polvere. Non avviare il programma con il bucato nella lavatrice. Si consiglia di effettuare la pulizia ogni 50 cicli di lavaggio. L'opzione può essere selezionata solo per il programma SCARICO & CENTRIFUGA.

Protezione bambini (B+C)

• Premendo contemporaneamente i pulsanti "SELEZIONE TEMPERATURA" e "VELOCITÀ CENTRIFUGA" per circa 3 secondi, la macchina consente di bloccare i tasti. In questo modo è possibile evitare di introdurre variazioni accidentali o indesiderate qualora un pulsante del display venga premuto accidentalmente durante un ciclo.
• Il blocco dei tasti può essere annullato semplicemente premendo ancora una volta contemporaneamente i due pulsanti oppure spegnendo l'apparecchio.

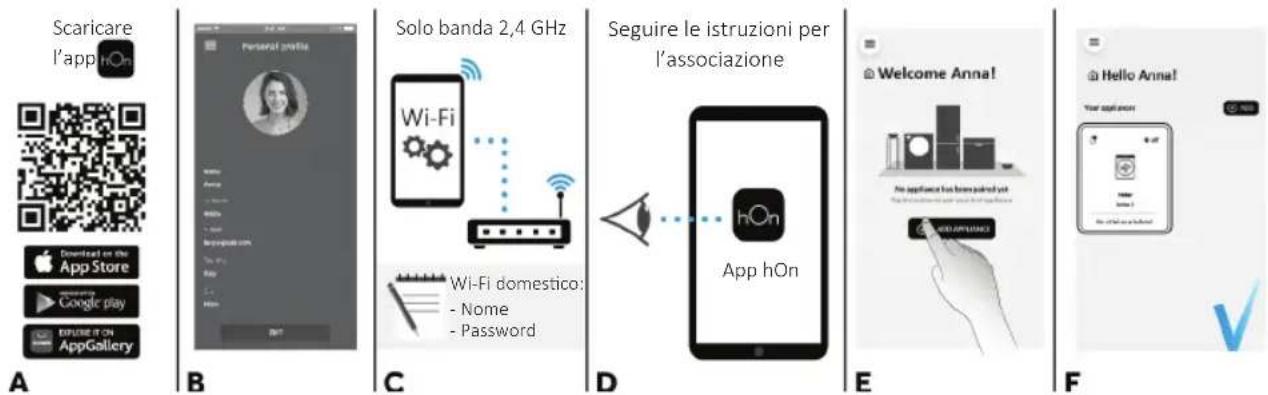

ASSOCIAZIONE DELL'ELETTRODOMESTICO (SU APP)

NOTA: La frequenza della rete Wi-Fi domestica deve essere impostata sulla banda a 2,4 GHz. (La banda a 5 GHz non è consentita).

• Scaricare l'app hOn sul proprio dispositivo inquadrando il codice QR riportato di seguito o tramite il link go.haier-europe.com/download-app
• Creare il profilo utente (o effettuare il login) e associare l'apparecchio seguendo le istruzioni visualizzate sul display del dispositivo.

ABILITAZIONE DEL CONTROLLO REMOTO

- Chiudere l'oblò e ruotare la manopola potandola nella posizione CONTROLLO REMOTO (Wi-Fi). A questo punto è possibile gestire il prodotto dall'app.

DISABILITAZIONE DEL CONTROLLO REMOTO

- Ruotare la manopola portandola in qualunque posizione diversa da CONTROLLO REMOTO (Wi-Fi), senza passare per la posizione OFF. In caso di ciclo in corso, questo prosegue. Dall'app è possibile visualizzare lo stato del prodotto, ma non controllarlo.

2.2 - Icone

Indicatore blocco oblò (1)

Per motivi di sicurezza l'oblò è parzialmente bloccato durante il ciclo di lavaggio. L'apertura dell'oblò è possibile solo al termine del programma o dopo che il programma è stato annullato correttamente. In caso di livello dell'acqua alto, temperatura dell'acqua elevata e durante la centrifuga non è possibile aprire l'oblò.

Spia stiratura facile (2):

L'indicatore luminoso indica la selezione della corrispondente opzione.

Spia Kg Carico (3) : (attiva solo in alcuni programmi).

In ogni fase di lavaggio la spia "KG carico" permette di monitorare le informazioni relative al carico di biancheria presente nel cestello e, nei primi minuti di lavaggio:

• regola la quantità di acqua necessaria;
• determina la durata del ciclo di lavaggio;
- controlla il risciacquo in base al tipo di tessuto selezionato da lavare;
- adatta il ritmo di rotazione del cestello al tipo di tessuto da lavare;
- riconosce la presenza di una quantità eccessiva di schiuma di sapone e, se necessario, regola la quantità di acqua di risciacquo.
- regola la velocità di centrifuga in base al carico, evitando così eventuali sbilanciamenti.

Spia Wi-Fi (4) : Sui modelli dotati di Wi-Fi, indica lo stato della connessione. L'indicatore può presentarsi:

Spia blocco tasti (5) : La spia indica che i tasti sono bloccati.

Spia della temperatura di lavaggio (6)

Questa spia mostra la temperatura di lavaggio del programma selezionato che può essere modificata (dove consentito) tramite il pulsante appropriato. Se si desidera effettuare un lavaggio a freddo, tutti gli indicatori devono essere spenti.

Spia della velocità di centrifuga (7)

Questa spia mostra la velocità di centrifuga del programma selezionato, che è possibile ridurre o omettere tramite il pulsante appropriato.

Spia delle opzioni (8)

Le spie mostrano le opzioni selezionabili tramite il relativo pulsante.

Spia del livello macchie (9)

• Una volta selezionato il programma, la spia mostra automaticamente il livello macchie impostato per esso.
• Selezionando un livello macchie diverso, il relativo indicatore si illumina.

Spia programmi speciali (10) *Disponibile solo su alcuni modelli.

Le spie mostrano le opzioni selezionabili tramite il relativo pulsante.

3. Programmi

● Si (●) Si, premendo il pulsante ○ Opzionali / No

[NO TEXT]

Scomparto detersivo per:

Detersivo

Addolcitore o prodotto per trattamento

Prelavaggio

3.1 - Descrizione dei programmi

	RAPIDO 44'	Un ciclo di lavaggio completo (lavaggio, risciacquo e centrifuga). Questo programma è particolarmente adatto ai cotoni leggermente sporchi e ai tessuti misti. Con questo programma si consiglia di utilizzare solo il 20% del detergente normalmente utilizzato, per evitare sprechi.
	RAPIDO 14'	Un ciclo di lavaggio completo (lavaggio, risciacquo e centrifuga). Questo programma è adatto ai cotoni leggermente sporchi e ai tessuti misti. Con questo programma si consiglia di utilizzare solo il 20% del detergente normalmente utilizzato, per evitare sprechi.
[3XYY]	MISTI & COLORATI 59'*	Questo programma offre la libertà di lavare insieme tutti i tipi di tessuti e colori che non sbiadiscono, a pieno carico, ottenendo risultati eccellenti in soli 59 minuti. Grazie al lavaggio a temperatura media, questo programma è consigliato per capi non particolarmente sporchi.* Temperatura preimpostata di 20 °C (modificabile tramite l'apposito pulsante). Il ciclo di lavaggio è adatto anche per lavare tessuti di cotone.
	LANA / LAVAGGIO A MANO	Programma che esegue un ciclo di lavaggio dedicato ai tessuti di lana che possono essere lavati in lavatrice, ai capi da lavare a mano o ai capi di biancheria in seta o la cui etichetta specifica "Lavare come Seta".
	STIRATURA FACILE PLUS	Questo programma utilizza un trattamento a vapore per distendere le pieghe e raggiungere il grado di umidità ideale per una stiratura più agevole. Tramite il pulsante è possibile selezionare tre diversi livelli di intensità pensati per capi asciutti o bagnati e in funzione del tipo di tessuto.
	SCARICO & CENTRIFUGA	Il programma completa lo scarico e una centrifuga massima. È possibile eliminare o ridurre la centrifuga tramite il pulsante CENTRIFUGA.
[2SAA]	RISCIACQUO	Questo programma esegue 3 risciacqui con una centrifuga intermedia (che può essere ridotta o esclusa utilizzando l'apposito tasto). Viene utilizzato per il risciacquo di qualsiasi tipo di tessuto, ad esempio dopo un lavaggio effettuato a mano.
	STEAM HYGIENE PLUS	Questo programma di lavaggio è in grado di raggiungere una temperatura di 60 °C per un lungo periodo di tempo, combinando l'azione del vapore con una potente azione di risciacquo per indumenti perfettamente puliti e igienici. Consigliato per tessuti di cotone.
	BABY CARE	Questo programma consente di lavare tutti i capi di abbigliamento per bambini ottenendo un perfetto effetto di pulizia e igienizzazione, impostando la temperatura a 60 °C minimo. Per ottimizzare il risultato dell'effetto igienizzante si consiglia l'utilizzo di detergente in polvere.
	FRESH CARE	Questo programma è studiato per rimuovere le macchie di tutti i giorni con un'azione rinfrescante per garantire un bucato eccezionale. Un lavaggio a bassa temperatura consigliato per piccoli carichi.
	ECO 40-60	Il programma ECO 40-60 è in grado di lavare la biancheria di cotone normalmente sporca dichiarata lavabile a 40 °C o 60 °C insieme nello stesso ciclo. Questo programma viene utilizzato per valutare la conformità con la legislazione UE sulla progettazione ecocompatibile (progettazione di prodotti ecocompatibili).
	20 °C	Questo programma innovativo consente di lavare insieme tessuti e colori diversi, come cotone, sintetici e tessuti misti a soli 20 °C e fornisce eccellenti prestazioni di lavaggio. Il consumo di questo programma è circa il 40% rispetto ad un lavaggio tradizionale per capi in cotone a 40°C.
	SINTETICI	Questo programma è studiato per tessuti sintetici (tipo poliestere, viscosa) o in misto cotone poco sporchi. I movimenti del cestello ed i risciacqui sono impostati in modo da ottimizzare le fasi di lavaggio. La delicata fase di centrifuga può ridurre la formazione di pieghe sui capi.
	COTONE	Questo programma è adatto per lavare capi in cotone colorati a 40 °C o per garantire il massimo grado di pulizia per il lavaggio di capi resistenti in cotone a 60 °C o 90 °C. La centrifuga finale è alla massima velocità per una completa rimozione dell'acqua.

4. Uso quotidiano

• Collegare la lavatrice all'alimentazione elettrica e all'attacco idrico (vedere capitolo Installazione nel Manuale utente).
- Preparazione del bucato: separare i vestiti in base al tessuto (cotone, sintetici, lana o seta ecc.) e al grado di sporco. Controllare le etichette sul capo. Separare i vestiti bianchi da quelli colorati. Svuotare le tasche da oggetti come chiavi, monete, ecc. e rimuovere gli oggetti decorativi più duri.
- Inserire la biancheria pezzo per pezzo evitando sovraccarichi (verificare la diversa capacità di carico massima a seconda del programma). Chiudere l'oblò con cautela. Assicurarsi che nessun capo rimanga impigliato.
- Selezionare il detersivo e l'ammorbidente (se necessario) e versarli negli appositi scomparti del dispenser.

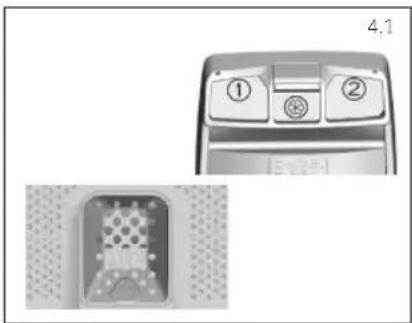

Aprire il cassetto del dispenser; sono visibili i seguenti componenti (Fig. 4.1):

1. Lo scomparto 1 per il detersivo in polvere
2. Lo scomparto 2 per il detersivo liquido
3. Lo scomparto ✉ per ammorbidenti, agenti profumanti e additivi speciali come amido, azzurrante e così via.

Per raccomandazioni sul tipo di detersivo adatto alle varie temperature di lavaggio, fare riferimento al manuale del detersivo (vedere ).

• Selezionare un programma ruotando la manopola, scegliendo quello più adatto in base ai capi caricati. Il display mostrerà il nome del programma, le opzioni principali e la durata stimata.
• Aggiungere o rimuovere opzioni e modificare i parametri in base alle esigenze.
• Premere il pulsante Avvio/Pausa per avviare il programma.
• Una volta terminato il ciclo, sul display compare l'indicazione "FINE". Spegnere la lavatrice ruotando il selettore su OFF. Togliere la biancheria il prima possibile per evitare che si formino pieghe, cattivi odori e batteri.

5. Cura e manutenzione

5.1 - Pulizia generale della macchina

• Scollegare la macchina durante la pulizia e la manutenzione.
• Utilizzare un panno morbido con sapone liquido per pulire la scocca della macchina e le parti in gomma.
  • Non utilizzare prodotti chimici organici o solventi corrosivi.

5.2 - Pulizia del filtro della pompa

Si consiglia di pulire il filtro della pompa una volta al mese.

Spegnere e scollegare la macchina e aprire il coperchio sul fondo dell'apparecchio. Preparare un contenitore piatto per raccogliere l'acqua di infiltrazione.

• Estrarre il tubo di scarico e tenerne l'estremità sopra il contenitore e aprirlo
• Una volta completato lo scarico, chiudere il tubo di scarico e reinserirlo nella macchina.
• Svitare e rimuovere in senso antiorario il filtro della pompa e pulirlo con attenzione
• Riposizionare il filtro nella macchina e chiuderlo accuratamente.

5.3 - Pulizia del dispenser del detersivo e dei suoi scomparti

Fare sempre attenzione che non siano presenti residui di detersivo. Pulire regolarmente il cassetto:

• Premere il pulsante (A).
• Tenere premuto il pulsante e ruotare il dispenser del detersivo verso l'esterno.
• Rimuovere il dispenser e pulirlo.
• Si consiglia di rimuovere tutto il detersivo residuo presente negli scomparti, per evitare accumuli che possono causare intasamenti, limitando il flusso di acqua dal dispenser al cestello.
• Sfilare ed estrarre il/i pozzetto/i (B) presente/i nella parte posteriore del dispenser e pulirlo/i accuratamente.
• Rimuovere tutti gli eventuali residui solidi che possono ostruire i fori degli scomparti.

5.4 - Pulizia del cestello

• Rimuovere gli oggetti lavati accidentalmente, soprattutto le parti metalliche come spille, monete, ecc. dal cestello e dalla scanalatura della guarnizione dell'oblò (anello in gomma) perché causano macchie di ruggine e danni.
• Utilizzare un detergente senza cloruro per rimuovere le macchie di ruggine. Osservare le avvertenze del produttore del detergente.
• Non utilizzare oggetti duri o lana d'acciaio per la pulizia.
• Dopo la procedura, aprire l'oblò, usare un asciugamani per pulire le macchie e la schiuma attorno alla guarnizione e mantenere puliti l'interno e l'esterno della guarnizione.
