Tipo de producto	Lavadora de carga frontal
Marca	Haier
Modelo	HWD100BP14636N
Capacidad de lavado	10 kg
Velocidad de centrifugado máxima	1400 rpm
Clase energética	A
Alimentación eléctrica	220-240 V, 50 Hz
Potencia nominal	2000 W
Dimensiones (Al x An x Fondo)	85 x 60 x 60 cm
Peso neto	75 kg
Tipo de puerta	Puerta de vidrio templado
Nivel sonoro (lavado/centrifugado)	52 / 72 dB(A)
Sistema de bloqueo de puerta	Bloqueo de puerta con seguridad infantil
Junta de puerta	Junta extraíble con abrazaderas
Cajón de detergente	Cajón extraíble con compartimentos para productos
Patas ajustables	Sí, 4 patas con contratuercas
Programas de lavado	Algodón, sintéticos, delicados, lana, rápido, etc.
Opciones	Inicio diferido, prelavado, enjuague adicional
Reparabilidad	Piezas de repuesto disponibles: chasis, puerta, bloqueo, junta, cajón
Herramientas necesarias para reparación	Llave Torx T25, llave ajustable flexible n.º 7, destornillador Phillips, destornillador plano
Mantenimiento	Limpiar regularmente la junta y el cajón de detergente

Preguntas frecuentes - HWD100BP14636N HAIER

¿Cuál es la capacidad de lavado de la máquina?

La máquina tiene una capacidad de 10 kg para ropa de algodón.

¿Cómo desmontar la puerta?

Utilice una llave Torx n.º 25 para retirar los tornillos de la bisagra, luego tire de la puerta hacia arriba.

¿Cómo reemplazar la junta de la puerta?

Retire la abrazadera externa con un destornillador plano, desprenda la junta, luego instale la nueva junta alineando las muescas. Apriete las abrazaderas con unos alicates.

¿Qué hacer si la máquina no enciende?

Verifique la alimentación eléctrica, el cable de alimentación y el fusible. Si el problema persiste, el bloqueo de puerta podría estar defectuoso.

¿Cómo limpiar el cajón de detergente?

Abra el cajón, jálelo firmemente hacia afuera con ambas manos, luego desenganche el panel frontal con cuidado de los ganchos. Lave con agua tibia.

¿Cuál es la velocidad de centrifugado máxima?

La velocidad de centrifugado máxima es de 1400 rpm.

La máquina hace ruido al centrifugar, ¿es normal?

Un nivel sonoro de hasta 72 dB(A) es normal. Verifique que la máquina esté nivelada y que las patas estén ajustadas.

¿Cómo reemplazar el bloqueo de puerta?

Desmonte la cubierta superior, retire el cajón de detergente y el panel de control. Desatornille el bloqueo y reemplácelo reconectando los cables eléctricos.

¿Qué herramientas son necesarias para las reparaciones?

Necesitará una llave Torx n.º 25, una llave ajustable flexible n.º 7, un destornillador Phillips y un destornillador plano.

¿Dónde puedo encontrar las piezas de repuesto?

Contacte al servicio postventa de Haier o consulte el manual para las referencias de piezas como la puerta, la junta, el bloqueo y el cajón.

MANUAL DE USUARIO HWD100BP14636N HAIER

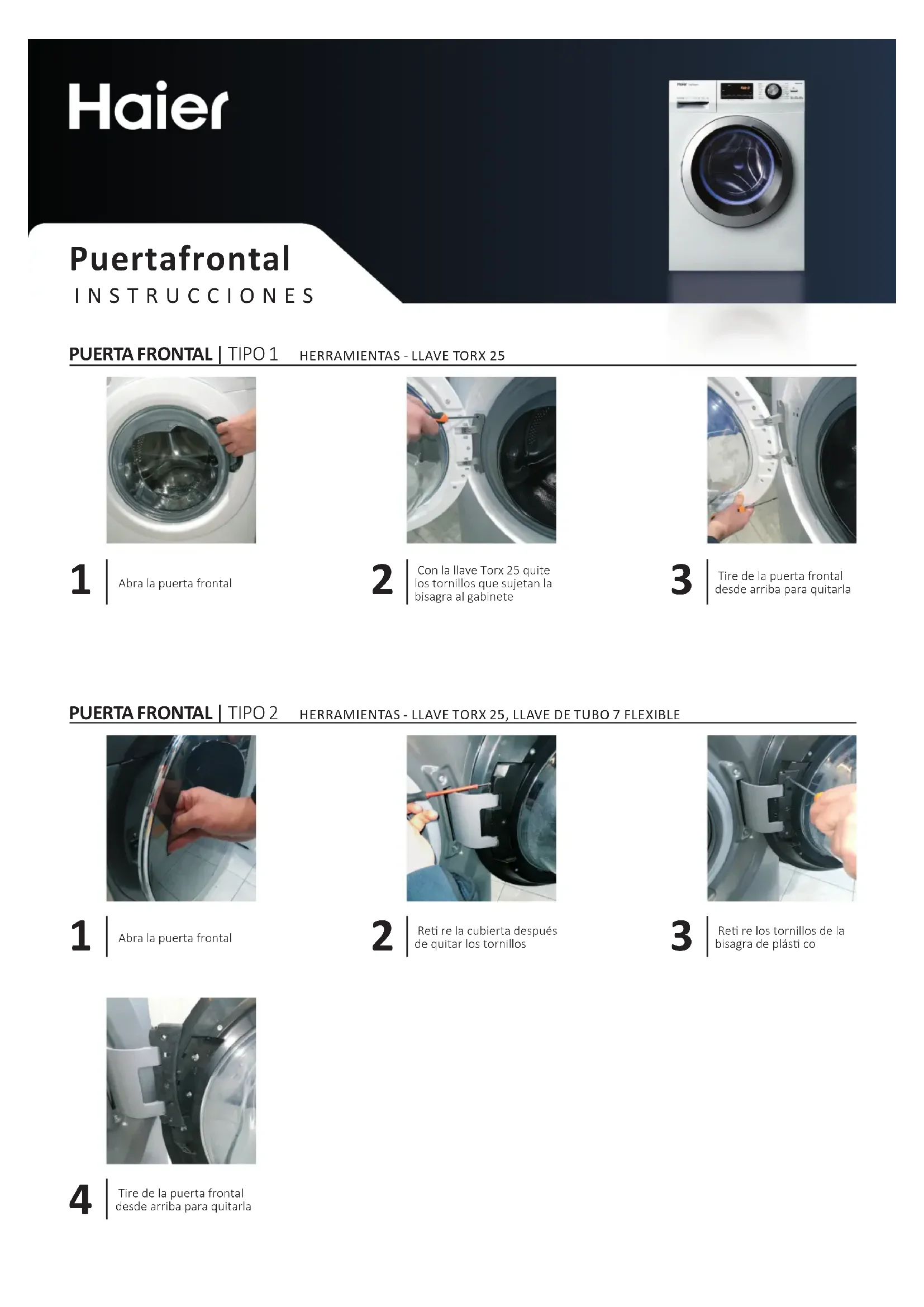

PUERTA FRONTAL | TIPO 1 HERRAMIENTAS - LLAVE TORX 25

1 Abra la puerta frontal

2 | Con la llave Torx 25 quite los tornillos que sujetan la bisagra al gabinete

3 Tire de la puerta frontal desde arriba para quitarla

PUERTA FRONTAL | TIPO 2 HERRAMIENTAS - LLAVE TORX 25, LLAVE DE TUBO 7 FLEXIBLE

1 Abra la puerta frontal

2 Reti re la cubierta después de quitar los tornillos

3 Reti re los tornillos de la bisagra de plásti co

4 Tire de la puerta frontal desde arriba para quitarla

Bisagra

INSTRUCCIONES

BISAGRA | TIPO 1 HERRAMIENTAS - LLAVE TORX 25

1 | Abra la puerta frontal

4 | Reti re todos los tornillos de la puerta frontal

2 | Con la llave de tubo 25 quite los tornillos que sujetan la bisagra al gabinete

3 | Tire de la puerta frontal desde arriba para quitarla

6 | Vuelca a colocar la bisagra y tenga cuidado de no perder los cojinetes

BISAGRA | TIPO 2 HERRAMIENTAS - LLAVE TORX 25, LLAVE DE TUBO 7 FLEXIBLE

1 Abra la puerta frontal

4 | Tire de la puerta frontal desde arriba para quitarla

7 | Después de quitar la correa, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

2 | Reti re la cubierta después de quitar los tornillos

5 | Reti re el pasador

8 Reti re los tornillos externos de la bisagra

3 | Reti re los tornillos de la bisagra de plásti co

6 | Reti re el sujetador de la puerta

9 Reti re los tornillos situados adentro del gabinete con la llave de tubo 7. Reti re la bisagra

Seguro de la puerta

INSTRUCCIONES

SEGURO DE LA PUERTA | TIPO 1 HERRAMIENTAS - TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1 Abra la puerta frontal

2 Use el destornillador plano como palanca y reti re la abrazadera externa

3 | Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permiti r el acceso al interior del producto

4 | Con la llave Torx reti re los tornillos de sujeción del seguro de la puerta y presione el broche.

5 Reti re el seguro de la puerta

6 | Desconecte el cableado, en caso de conexiones "faston", preste atención y no invierta el cableado

SEGURO DE LA PUERTA | TIPO 2 HERRAMIENTAS - TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1 Abra la puerta frontal

2 Use el destornillador plano como palanca y reti re la abrazadera externa

3 | Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permiti r el acceso al interior del producto

4 | Con la llave Torx reti re los tornillos de sujeción del seguro de la puerta

5 | Desarme la encimera y los adornos

6 | Desarme el dispensador y el bisel

7 Reti re el seguro de la puerta

8 Reti re la protección contra el agua

9 Vuelva a colocar el seguro de la puerta prestando atención a la conexión mecánica de la apertura de emergencia y las conexiones eléctricas

Empaque de la puerta

INSTRUCCIONES

EMPAQUE DE LA PUERTA

HERRAMIENTAS - LLAVE TORX, PINZAS, DESTORNILLADOR PLANO, DOS LLAVES DE TUBO 7

Abra la puerta frontal

Use el destornillador plano como palanca y reti re la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permiti r el acceso al interior del producto

Con el destornillador plano quite la abrazadera en el tubo

Coloque el empaque nuevo prestando atención a las muescas de posicionamiento

Inserte la abrazadera de alambre en el lado del tubo

Apriete la abrazadera hasta que quede al ras en el tubo usando las herramientas

Coloque el empaque en el gabinete. Sujete la abrazadera externa y apriétela (de ser necesario con la pinza)

Cajón del detergente

INSTRUCCIONES

CAJÓN DEL DETERGENTE

Abra el cajón del detergente

Con las dos manos ti re fi rmemente del cajón

Desenganche la cubierta del cajón del detergente teniendo cuidado de no romper los ganchos
