Typ produktu	Pralka ładowana od przodu
Marka	Haier
Model	HWD100BP14636N
Pojemność prania	10 kg
Maksymalna prędkość wirowania	1400 obr./min
Klasa energetyczna	A
Zasilanie elektryczne	220-240 V, 50 Hz
Moc znamionowa	2000 W
Wymiary (W x S x G)	85 x 60 x 60 cm
Masa netto	75 kg
Typ drzwiczek	Drzwiczki ze szkła hartowanego
Poziom hałasu (pranie/wirowanie)	52 / 72 dB(A)
System blokady drzwi	Zamek drzwi z blokadą dziecięcą
Uszczelka drzwi	Uszczelka zdejmowana z opaskami zaciskowymi
Szuflada na detergent	Szuflada wysuwana z przegrodami na środki piorące
Regulowane nóżki	Tak, 4 nóżki z przeciwnakrętkami
Programy prania	Bawełna, syntetyki, delikatne, wełna, szybki, itp.
Opcje	Odłożony start, pranie wstępne, dodatkowe płukanie
Naprawialność	Dostępne części zamienne: rama, drzwiczki, zamek, uszczelka, szuflada
Narzędzia potrzebne do naprawy	Klucz Torx T25, klucz nastawny elastyczny nr 7, śrubokręt krzyżakowy, śrubokręt płaski
Konserwacja	Regularnie czyścić uszczelkę i szufladę na detergent

Często zadawane pytania - HWD100BP14636N HAIER

Jaka jest pojemność prania pralki?

Pralka ma pojemność 10 kg dla bawełny.

Jak zdemontować drzwiczki?

Użyj klucza Torx nr 25 do odkręcenia śrub zawiasu, a następnie pociągnij drzwiczki do góry.

Jak wymienić uszczelkę drzwi?

Zdejmij zewnętrzną opaskę płaskim śrubokrętem, oderwij uszczelkę, a następnie zamontuj nową, wyrównując wgłębienia. Dokręć opaski szczypcami.

Co zrobić, gdy pralka nie włącza się?

Sprawdź zasilanie, przewód zasilający i bezpiecznik. Jeśli problem nadal występuje, zamek drzwi może być uszkodzony.

Jak wyczyścić szufladę na detergent?

Otwórz szufladę, pociągnij ją mocno do siebie obiema rękami, a następnie odczep przednią ściankę, uważając na haczyki. Umyj w letniej wodzie.

Jaka jest maksymalna prędkość wirowania?

Maksymalna prędkość wirowania wynosi 1400 obrotów na minutę.

Pralka hałasuje podczas wirowania, czy to normalne?

Poziom hałasu do 72 dB(A) jest normalny. Sprawdź, czy pralka stoi poziomo, a nóżki są wyregulowane.

Jak wymienić zamek drzwi?

Zdemontuj blat, wyjmij szufladę na detergent i panel sterowania. Odkręć zamek i wymień go, podłączając przewody elektryczne.

Jakie narzędzia są potrzebne do napraw?

Będziesz potrzebować klucza Torx nr 25, klucza nastawnego elastycznego nr 7, śrubokręta krzyżakowego i płaskiego.

Gdzie mogę znaleźć części zamienne?

Skontaktuj się z serwisem Haier lub sprawdź instrukcję w celu uzyskania numerów części, takich jak drzwiczki, uszczelka, zamek i szuflada.

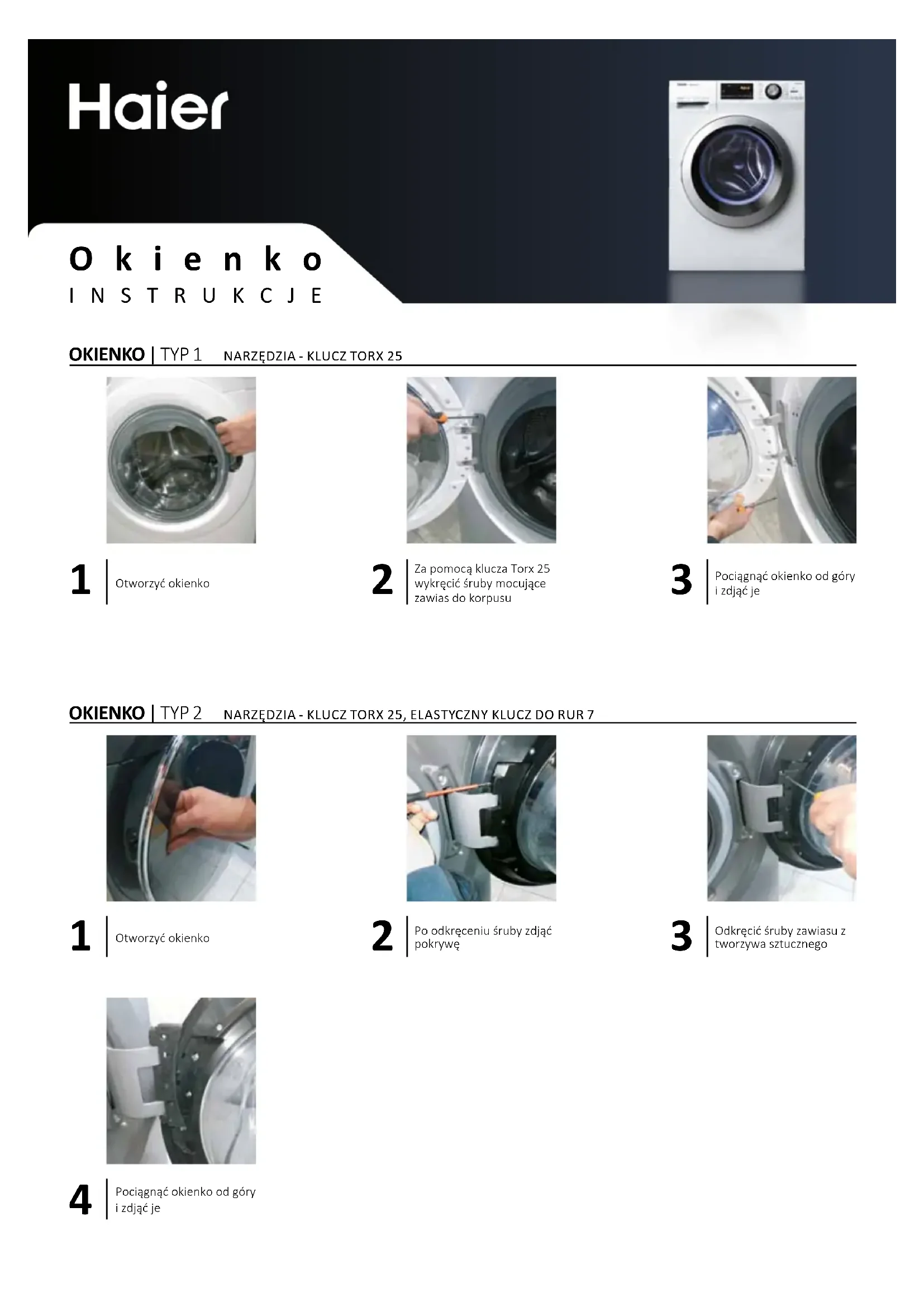

INSTRUKCJA OBSŁUGI HWD100BP14636N HAIER

2 Za pomocą klucza Torx 25 wykręcić śruby mocujące zawias do korpusu

3 Pociągnąć okienko od góry i zdjąć je

OKIENKO | TYP 2 NARZĘDZIA - KLUCZ TORX 25, ELASTYCZNY KLUCZ DO RUR 7

2 Po odkręceniu śruby zdjąć pokrywę

3 Odkręcić śruby zawiasu z tworzywa sztucznego

4 Pociągnąć okienko od góry i zdjąć je

Z a w i a s

INSTRUKCJE

ZAWIAS | TYP 1 NARZĘDZIA - KLUCZ TORX 25

4 | Odkręcić wszystkie śruby okienka

2 | Za pomocą klucza do rur 25 wykręcić śruby mocujące zawias do korpusu

5 | Oddzielić ramę od antyramy

3 Pociągnąć okienko od góry i zdjąć je

6 | Założyć zawias, uważając, aby nie zgubić tulejek

ZAWIAS | TYP 2 NARZĘDZIA - KLUCZ TORX 25, ELASTYCZNY KLUCZ DO RUR 7

1 | Otworzyć okienko

4 Pociągnąć okienko od góry i zdjąć je

7 Po zdjęciu paska, oderwać klapkę od uszczelki, aby dostać się do wnętrza produktu

2 | Po odkręceniu śruby zdjąć pokrywę

8 Wykręcić zewnętrzne śruby z zawiasu

3 | Odkręcić śruby zawiasu z tworzywa sztucznego

6 Wyjąć zacisk drzwiowy

9 | wykręc sruby wewnątrz obudowy za pomocą klucza do rur 7. Zdjąć zawias

Zamek do drzwi

INSTRUKCJE

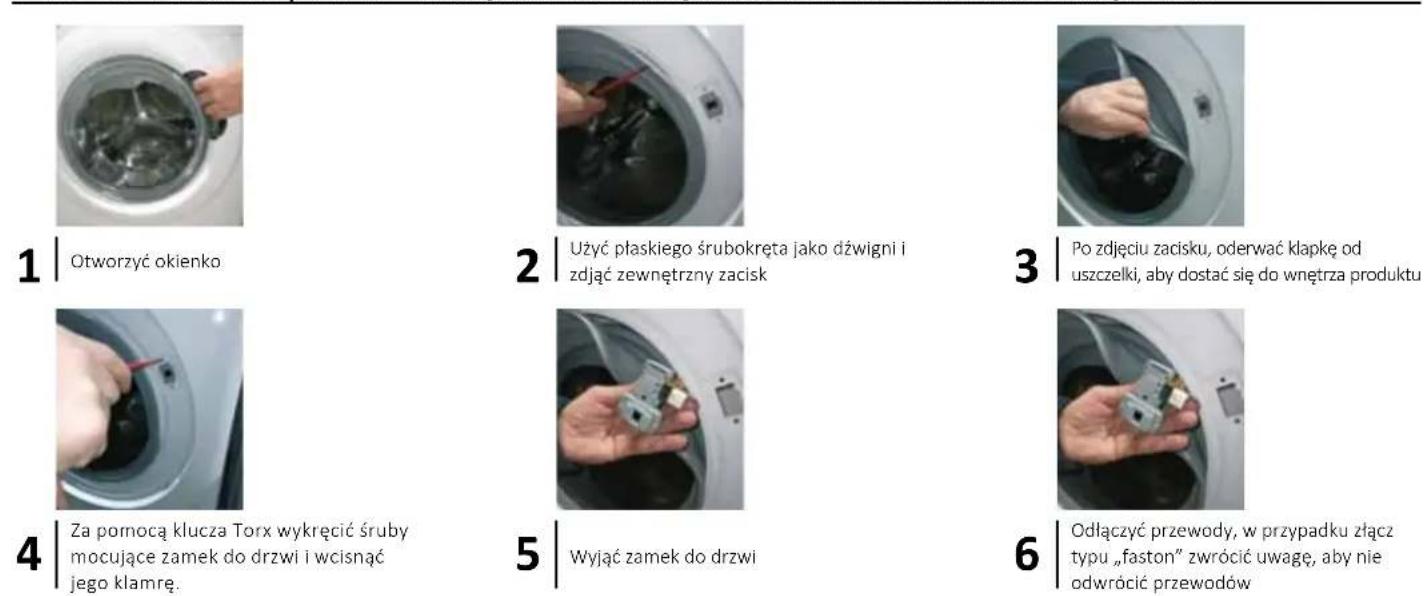

ZAMEK DO DRZWI | TYP 1 NARZĘDZIA - ŚRUBOKRĘT KRZYŻAKOWY, SZCZYPCE, ŚRUBOKRĘT PŁASKI

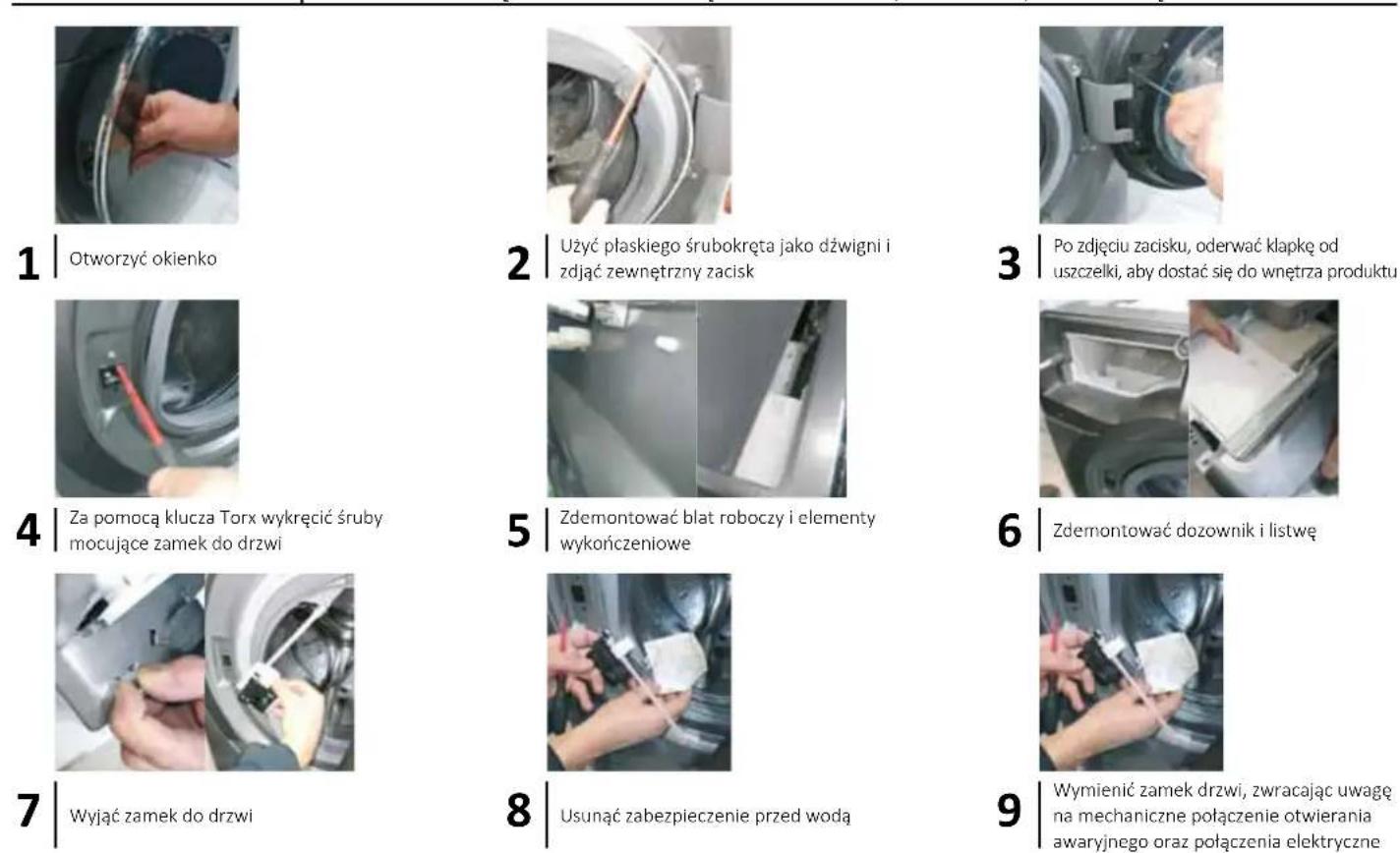

ZAMEK DO DRZWI | TYP 2 NARZĘDZIA - ŚRUBOKRĘT KRZYŻAKOWY, SZCZYPCE, ŚRUBOKRĘT PŁASKI

Uszczelka drzwi

INSTRUKCJE

USZCZELKA DRZWI

NARZĘDZIA - KLUCZ TORX, SZCZYPCE, ŚRUBOKRĘT PŁASKI, DWA KLUCZE DO RUR 7

Użyć płaskiego śrubokręta jako dźwigni i zdjąć zewnętrzny zacisk

Po zdjęciu zacisku, oderwać klapkę od uszczelki, aby dostać się do wnętrza produktu

Za pomocą płaskiego śrubokręta zdjąć zacisk na rurze

Umieścić nową uszczelkę, zwracając uwagę na nacięcia pozycjonujące

Włożyć zacisk przewodów po stronie rury

Dokręcić zacisk równo z rurą za pomocą narzędzia

Założyć uszczelkę na korpus. Zamocować zewnętrzny zacisk i dokręcić go (w razie potrzeby za pomocą szczypiec)

1 Otworzyć szufladę na detergenty

2 Dwoma rękoma mocno ją pociągać

3 szuflady na detergenty, uważając, aby nie wyłamać haczyków
