Typ produktu	Pralko-suszarka
Marka	Haier
Model	I-Pro Series 7 HWD120-B14979S
Pojemność prania	12 kg
Pojemność suszenia	8 kg
Maksymalna prędkość wirowania	1400 obr/min
Klasa energetyczna	A
Wymiary (W x S x G)	85 x 60 x 58 cm
Masa netto	70 kg
Zasilanie elektryczne	220-240 V, 50 Hz, 10 A
Typ silnika	Silnik inverter
Liczba programów	15
Funkcje specjalne	Para, Opóźniony start, Czyszczenie parowe, Antyalergiczny
Typ drzwi	Drzwi z hartowanego szkła
Zabezpieczenie dziecięce	Tak (blokada przycisków)
Poziom hałasu (pranie/wirowanie)	52 dB / 74 dB
Zużycie wody na cykl	45 L
Zużycie energii na cykl	0.8 kWh
Konserwacja i czyszczenie	Regularne czyszczenie uszczelki drzwi, bębna i szuflady na detergent
Dostępne części zamienne	Uszczelka drzwi, zamek drzwi, zawias, szuflada na detergent
Naprawialność	Indeks naprawialności 8.4/10

Często zadawane pytania - I-Pro Series 7 HWD120-B14979S HAIER

Jak zdemontować drzwi pralki?

Otwórz drzwi, usuń śruby zawiasu za pomocą klucza Torx nr 25, a następnie pociągnij drzwi do góry, aby je zdjąć.

Jakie narzędzia są potrzebne do demontażu drzwi?

Będziesz potrzebować klucza Torx nr 25, elastycznego klucza nastawnego nr 7 i płaskiego śrubokręta.

Jak wymienić zamek drzwi?

Użyj płaskiego śrubokręta, aby zdjąć zewnętrzny kołnierz, odłącz klapkę uszczelki, a następnie usuń śruby zamka za pomocą klucza Torx. Zdemontuj blat, szufladę na detergent i panel sterowania, aby uzyskać dostęp do zamka.

Jak wymienić uszczelkę drzwi?

Usuń zewnętrzny kołnierz za pomocą płaskiego śrubokręta, odłącz klapkę uszczelki, a następnie zdejmij kołnierz z rury. Umieść nową uszczelkę, wyrównując nacięcia, przymocuj obejmy i dokręć je szczypcami.

Jak wyjąć szufladę na detergent?

Otwórz szufladę na detergent, pociągnij ją mocno na zewnątrz obiema rękami, a następnie odczep przód, uważając, aby nie złamać zaczepów.

Jak uzyskać dostęp do wnętrza pralki?

Zdejmij górną pokrywę po usunięciu śrub, a następnie odłącz klapkę uszczelki, aby uzyskać dostęp do elementów wewnętrznych.

Jak zdemontować zawias drzwi?

Usuń zewnętrzne śruby zawiasu, a następnie śruby wewnątrz obudowy za pomocą klucza nastawnego nr 7. Pociągnij zawias do góry, aby go wyjąć.

Co zrobić, jeśli drzwi się nie otwierają?

Sprawdź, czy cykl się zakończył i czy blokada dziecięca jest wyłączona. W razie potrzeby użyj otwierania awaryjnego znajdującego się za panelem sterowania (patrz instrukcja).

Jak wyczyścić filtr pompy?

Filtr znajduje się na dole po prawej stronie pralki. Otwórz klapkę, odkręć korek filtra i usuń kłaczki. Załóż go z powrotem i dokręć.

Jakie są najczęstsze kody błędów?

Najczęstsze kody to E1 (dopływ wody), E2 (odpływ), E3 (przegrzanie) i E4 (blokada drzwi). Więcej szczegółów znajdziesz w instrukcji.

INSTRUKCJA OBSŁUGI I-Pro Series 7 HWD120-B14979S HAIER

2 Za pomocą klucza Torx 25 wykręcić śruby mocujące zawias do korpusu

3 Pociągnąć okienko od góry i zdjąć je

OKIENKO | TYP 2 NARZĘDZIA - KLUCZ TORX 25, ELASTYCZNY KLUCZ DO RUR 7

2 Po odkręceniu śruby zdjąć pokrywę

3 Odkręcić śruby zawiasu z tworzywa sztucznego

4 Pociągnąć okienko od góry i zdjąć je

Z a w i a s

INSTRUKCJE

ZAWIAS | TYP 1 NARZĘDZIA - KLUCZ TORX 25

4 | Odkręcić wszystkie śruby okienka

2 | Za pomocą klucza do rur 25 wykręcić śruby mocujące zawias do korpusu

5 | Oddzielić ramę od antyramy

3 Pociągnąć okienko od góry i zdjąć je

6 | Założyć zawias, uważając, aby nie zgubić tulejek

ZAWIAS | TYP 2 NARZĘDZIA - KLUCZ TORX 25, ELASTYCZNY KLUCZ DO RUR 7

1 | Otworzyć okienko

4 Pociągnąć okienko od góry i zdjąć je

7 Po zdjęciu paska, oderwać klapkę od uszczelki, aby dostać się do wnętrza produktu

2 | Po odkręceniu śruby zdjąć pokrywę

8 Wykręcić zewnętrzne śruby z zawiasu

3 | Odkręcić śruby zawiasu z tworzywa sztucznego

6 Wyjąć zacisk drzwiowy

9 | wykręc sruby wewnątrz obudowy za pomocą klucza do rur 7. Zdjąć zawias

Zamek do drzwi

INSTRUKCJE

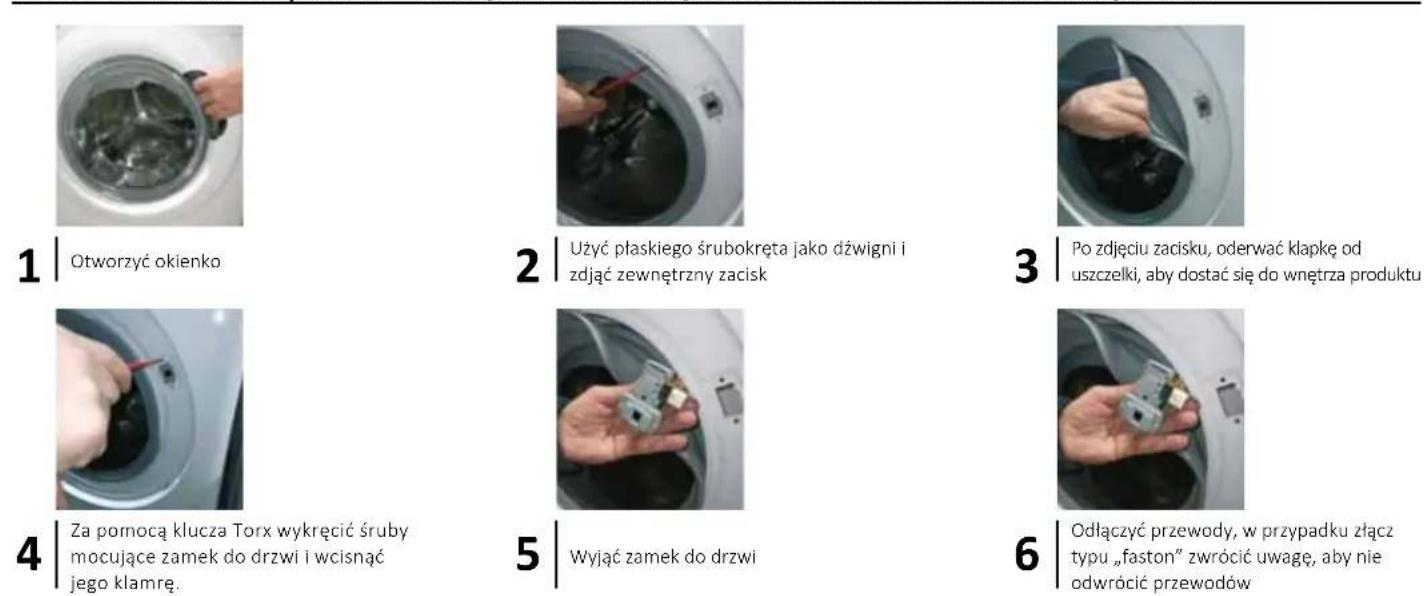

ZAMEK DO DRZWI | TYP 1 NARZĘDZIA - ŚRUBOKRĘT KRZYŻAKOWY, SZCZYPCE, ŚRUBOKRĘT PŁASKI

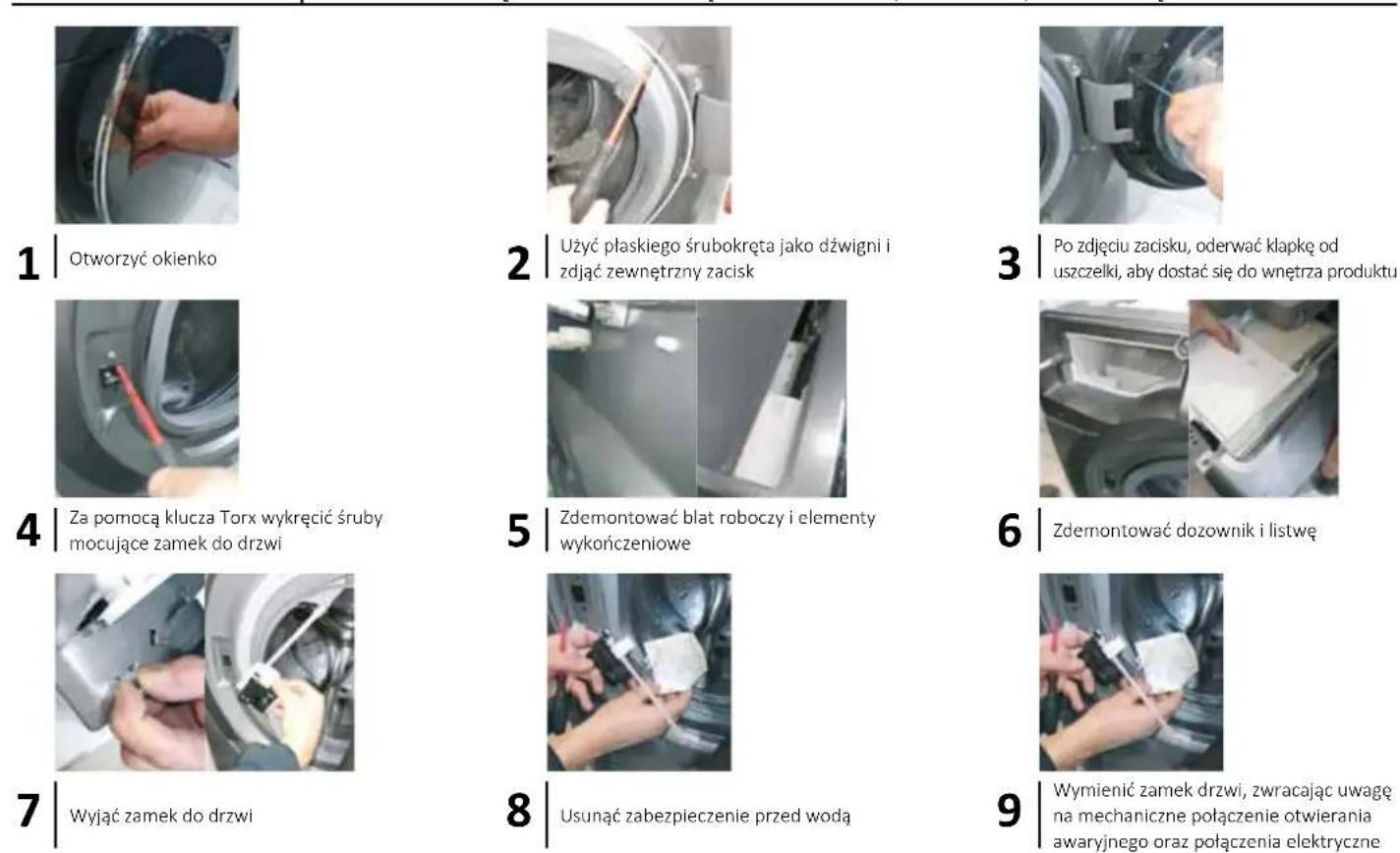

ZAMEK DO DRZWI | TYP 2 NARZĘDZIA - ŚRUBOKRĘT KRZYŻAKOWY, SZCZYPCE, ŚRUBOKRĘT PŁASKI

Uszczelka drzwi

INSTRUKCJE

USZCZELKA DRZWI

NARZĘDZIA - KLUCZ TORX, SZCZYPCE, ŚRUBOKRĘT PŁASKI, DWA KLUCZE DO RUR 7

Użyć płaskiego śrubokręta jako dźwigni i zdjąć zewnętrzny zacisk

Po zdjęciu zacisku, oderwać klapkę od uszczelki, aby dostać się do wnętrza produktu

Za pomocą płaskiego śrubokręta zdjąć zacisk na rurze

Umieścić nową uszczelkę, zwracając uwagę na nacięcia pozycjonujące

Włożyć zacisk przewodów po stronie rury

Dokręcić zacisk równo z rurą za pomocą narzędzia

Założyć uszczelkę na korpus. Zamocować zewnętrzny zacisk i dokręcić go (w razie potrzeby za pomocą szczypiec)

1 Otworzyć szufladę na detergenty

2 Dwoma rękoma mocno ją pociągać

3 szuflady na detergenty, uważając, aby nie wyłamać haczyków

Porta

INSTRUÇÕES

PORTA | TIPO 1 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25
