Type de produit	Machine à laver séchante
Marque	Haier
Modèle	I-Pro Series 7 HWD120-B14979S
Capacité de lavage	12 kg
Capacité de séchage	8 kg
Vitesse d'essorage maximale	1400 tr/min
Classe énergétique	A
Dimensions (H x L x P)	85 x 60 x 58 cm
Poids net	70 kg
Alimentation électrique	220-240 V, 50 Hz, 10 A
Type de moteur	Moteur inverter
Nombre de programmes	15
Fonctions spéciales	Vapeur, Départ différé, Nettoyage vapeur, Anti-allergie
Type de hublot	Hublot en verre trempé
Sécurité enfants	Oui (verrouillage des touches)
Niveau sonore (lavage/essorage)	52 dB / 74 dB
Consommation d'eau par cycle	45 L
Consommation d'énergie par cycle	0.8 kWh
Entretien et nettoyage	Nettoyage régulier du joint de porte, du tambour et du tiroir à lessive
Pièces détachées disponibles	Joint de porte, verrou de porte, charnière, tiroir à lessive
Réparabilité	Indice de réparabilité de 8.4/10

FOIRE AUX QUESTIONS - I-Pro Series 7 HWD120-B14979S HAIER

Comment démonter le hublot de la machine ?

Ouvrez le hublot, retirez les vis de la charnière à l'aide d'une clé Torx n°25, puis tirez le hublot vers le haut pour le retirer.

Quels outils sont nécessaires pour démonter la porte ?

Vous aurez besoin d'une clé Torx n°25, d'une clé à molette flexible n°7 et d'un tournevis plat.

Comment remplacer le verrou de porte ?

Utilisez un tournevis plat pour retirer le collier externe, détachez le rabat du joint, puis retirez les vis du verrou avec une clé Torx. Démontez le plan de travail, le tiroir à lessive et le panneau de commande pour accéder au verrou.

Comment changer le joint de porte ?

Retirez le collier externe avec un tournevis plat, détachez le rabat du joint, puis retirez le collier du tube. Placez le nouveau joint en alignant les encoches, fixez les colliers de serrage et serrez-les avec une pince.

Comment retirer le tiroir à lessive ?

Ouvrez le tiroir à lessive, tirez-le fermement vers l'extérieur avec les deux mains, puis décrochez la façade en prenant soin de ne pas casser les crochets.

Comment accéder à l'intérieur de la machine ?

Retirez le couvercle supérieur après avoir enlevé les vis, puis détachez le rabat du joint pour accéder aux composants internes.

Comment démonter la charnière de la porte ?

Retirez les vis externes de la charnière, puis les vis à l'intérieur du caisson avec une clé à molette n°7. Tirez la charnière vers le haut pour la retirer.

Que faire si la porte ne s'ouvre pas ?

Vérifiez que le cycle est terminé et que le verrouillage enfant est désactivé. Si nécessaire, utilisez l'ouverture d'urgence située derrière le panneau de commande (voir notice).

Comment nettoyer le filtre de la pompe ?

Le filtre se trouve en bas à droite de la machine. Ouvrez le volet, dévissez le bouchon du filtre et retirez les peluches. Remettez en place et revissez.

Quels sont les codes d'erreur courants ?

Les codes les plus courants sont E1 (arrivée d'eau), E2 (vidange), E3 (surchauffe) et E4 (verrouillage porte). Consultez la notice pour plus de détails.

MODE D'EMPLOI I-Pro Series 7 HWD120-B14979S HAIER

2 À l'aide de la clé Torx n°25, reti rer les vis fi xant la charnière au caisson

3 Tirer le hublot vers le haut et le retirer

HUBLOT | TYPE 2 OUTILS - CLÉ TORX N°25, CLÉ À MOLETTE FLEXIBLE N°7

2 Reti rer le couvercle après avoir enlevé ses vis

4 Tirer le hublot vers le haut et le reti rer

Charnière

INSTRUCTIONS

CHARNIÈRE | TYPE 1 OUTILS - CLÉ TORX N°25

1 | Ouvrir le hublot

4 Reti rer toutes les vis du hublot

2 | À l'aide de la clé à molett e n°25, reti rer les vis fi xant la charnière au caisson

5 | Séparer le cadre du contre-cadre

3 Tirer le hublot vers le haut et le reti rer

6 | Replacer la charnière, en prenant garde à ne pas perdre les coussinets

CHARNIÈRE | TYPE 2 OUTILS - CLÉ TORX N°25, CLÉ À MOLETTE FLEXIBLE N°7

1 | Ouvrir le hublot

4 | Tirer le hublot vers le haut et le retirer

7 Une fois la sangle reti rée, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

2 Reti rer le couvercle après avoir enlevé ses vis

8 Reti rer les vis externes de la charnière

6 Reti rer la bride de la porte

9 Reti rer les vis à l'intérieur du caisson avec une clé à molett e n° 7. Reti rer la charnière

Verrou de la porte

INSTRUCTION

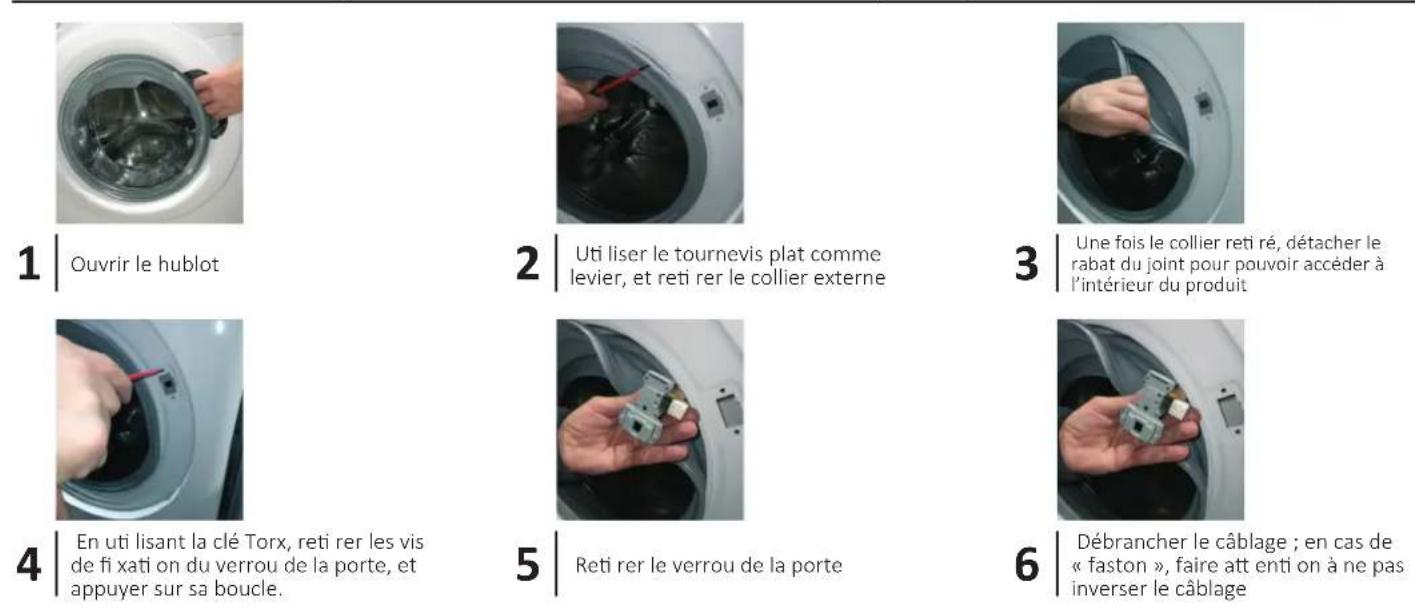

VERROU DE LA PORTE | TYPE 1 OUTILS - TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

VERROU DE LA PORTE | TYPE 2 OUTILS - TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

2 Uti liser le tournevis plat comme levier, et reti rer le collier externe

3 | Une fois le collier reti re, detacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

4 En uti lisant la clé Torx, reti rer les vis de fi xati on du verrou de la porte.

5 | Démonter le plan de travail et les garnitures

6 Reti rer le ti roir à lessive et le panneau de commande

7 Reti rer le verrou de la porte

9 Remplacer le verrou de la porte en faisant att enti on à la liaison mécanique de l'ouverture d'urgence et aux connexions électriques

Joint de porte

INSTRUCTIONS

JOINT DE PORTE OUTILS - CLÉ TORX, PINCE, TOURNEVIS PLAT, DEUX CLÉS À MOLETTE N°7

Uti liser le tournevis plat comme levier, et reti rer le collier externe

Une fois le collier reti ré, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

À l'aide d'un tournevis, reti rer le collier du tube

Placer le nouveau joint, en faisant att enti on aux encoches de positi onnement

Insérer le collier de serrage sur le côté du tube

Serrer le collier de serrage au ras du tube en uti lisant l'outi llage

Fixer le joint sur le caisson. Fixer le collier de serrage externe et le serrer (si nécessaire avec une pince)

Tiroir à lessive

INSTRUCTIONS

TIROIR À LESSIVE

Ouvrir le ti roir à lessive

Avec les deux mains, le ti rer fermement vers l'extérieur

Décrocher la façade du ti roir à lessive, en faisant att enti on à ne pas casser les crochets
