I-Pro Series 7 HWD120-B14979S - Pračka HAIER - Bezplatný návod k obsluze

Typ produktu	Pračka se sušičkou
Značka	Haier
Model	I-Pro Series 7 HWD120-B14979S
Prací kapacita	12 kg
Sušící kapacita	8 kg
Maximální odstředivé otáčky	1400 ot/min
Energetická třída	A
Rozměry (V x Š x H)	85 x 60 x 58 cm
Čistá hmotnost	70 kg
Elektrické napájení	220-240 V, 50 Hz, 10 A
Typ motoru	Invertorový motor
Počet programů	15
Speciální funkce	Pára, Odložený start, Čištění párou, Anti-alergický
Typ dvířek	Dvířka z tvrzeného skla
Dětská pojistka	Ano (zámek tlačítek)
Hladina hluku (praní/odstřeďování)	52 dB / 74 dB
Spotřeba vody na cyklus	45 L
Spotřeba energie na cyklus	0.8 kWh
Údržba a čištění	Pravidelné čištění těsnění dvířek, bubnu a zásuvky na prací prostředek
Dostupné náhradní díly	Těsnění dvířek, zámek dvířek, pant, zásuvka na prací prostředek
Opravitelnost	Index opravitelnosti 8.4/10

Často kladené otázky - I-Pro Series 7 HWD120-B14979S HAIER

Jak demontovat dvířka pračky?

Otevřete dvířka, odstraňte šrouby pantu pomocí klíče Torx č. 25, poté vytáhněte dvířka nahoru a vyjměte je.

Jaké nástroje jsou potřebné k demontáži dveří?

Budete potřebovat klíč Torx č. 25, flexibilní klíč č. 7 a plochý šroubovák.

Jak vyměnit zámek dveří?

Plochým šroubovákem odstraňte vnější objímku, odpojte klapku těsnění, poté odstraňte šrouby zámku pomocí klíče Torx. Demontujte pracovní desku, zásuvku na prací prostředek a ovládací panel, abyste se dostali k zámku.

Jak vyměnit těsnění dveří?

Odstraňte vnější objímku plochým šroubovákem, odpojte klapku těsnění, poté sejměte objímku trubky. Nasaďte nové těsnění zarovnáním zářezů, upevněte stahovací pásky a utáhněte je kleštěmi.

Jak vyjmout zásuvku na prací prostředek?

Otevřete zásuvku na prací prostředek, pevně ji vytáhněte oběma rukama ven, poté odepněte čelní panel a dejte pozor, abyste nezlomili háčky.

Jak se dostat do vnitřku pračky?

Po odstranění šroubů sejměte horní kryt, poté odpojte klapku těsnění, abyste se dostali k vnitřním součástem.

Jak demontovat pant dveří?

Odstraňte vnější šrouby pantu, poté šrouby uvnitř skříně pomocí klíče č. 7. Vytáhněte pant nahoru a vyjměte jej.

Co dělat, když se dveře neotevírají?

Zkontrolujte, zda je cyklus dokončen a zda je dětská pojistka deaktivována. V případě potřeby použijte nouzové otevření umístěné za ovládacím panelem (viz návod).

Jak vyčistit filtr čerpadla?

Filtr se nachází v pravé dolní části pračky. Otevřete kryt, odšroubujte uzávěr filtru a odstraňte žmolky. Nasaďte zpět a zašroubujte.

Jaké jsou běžné chybové kódy?

Nejběžnější kódy jsou E1 (přívod vody), E2 (vypouštění), E3 (přehřátí) a E4 (zámek dveří). Další podrobnosti najdete v návodu.

NÁVOD K OBSLUZE I-Pro Series 7 HWD120-B14979S HAIER

2 Pomocí klíče Torx 25 vyšroubujte šrouby, které připevňují závěs ke skříni.

3 Vytáhněte dveře z horní části a vyjměte je.

DVEŘE | TYP 2 NÁSTROJE - KLÍČ TORX 25, FLEXIBILNÍ, 7 TRUBKOVÝ KLÍČ

2 Po odstranění šroubu sejměte kryt.

3 Odstraňte šrouby plastového závěsu.

4 Vytáhněte dveře z horní části a vyjměte je.

Závěs

INSTRUKCE

ZÁVĚS | TYP 1 NÁSTROJE - KLÍČ TORX 25

4 | Odstraňte všechny šrouby ze dveří.

2 Pomocí trubkového klíče 25 vyšroubujte šrouby, které připevňují závěs ke skříni.

5 | Oddělte rám od držáku.

3 Vytáhněte dveře z horní části a vyjměte je.

6 | Vyměňte závěs, přičemž dejte pozor, abyste neztratili pouzdra.

ZÁVĚS | TYP 2 NÁSTROJE - KLÍČ TORX 25, FLEXIBILNÍ, 7 TRUBKOVÝ KLÍČ

4 | Vytáhněte dveře z horní části a vyjměte je.

7 Po odstranění popruhu sejměte kryt z těsnění, abyste se dostali k výrobku.

2 | Po odstranění šroubu sejměte kryt.

8 Odstraňte vnější šrouby ze závěsu.

3 | Odstraňte šrouby plastového závěsu.

6 | Sejměte sponu dveří.

9 Pomocí trubkového klíče 7 odstraňte šrouby uvnitř skříně. Odstraňte závěs.

Zámek dveří

INSTRUKCE

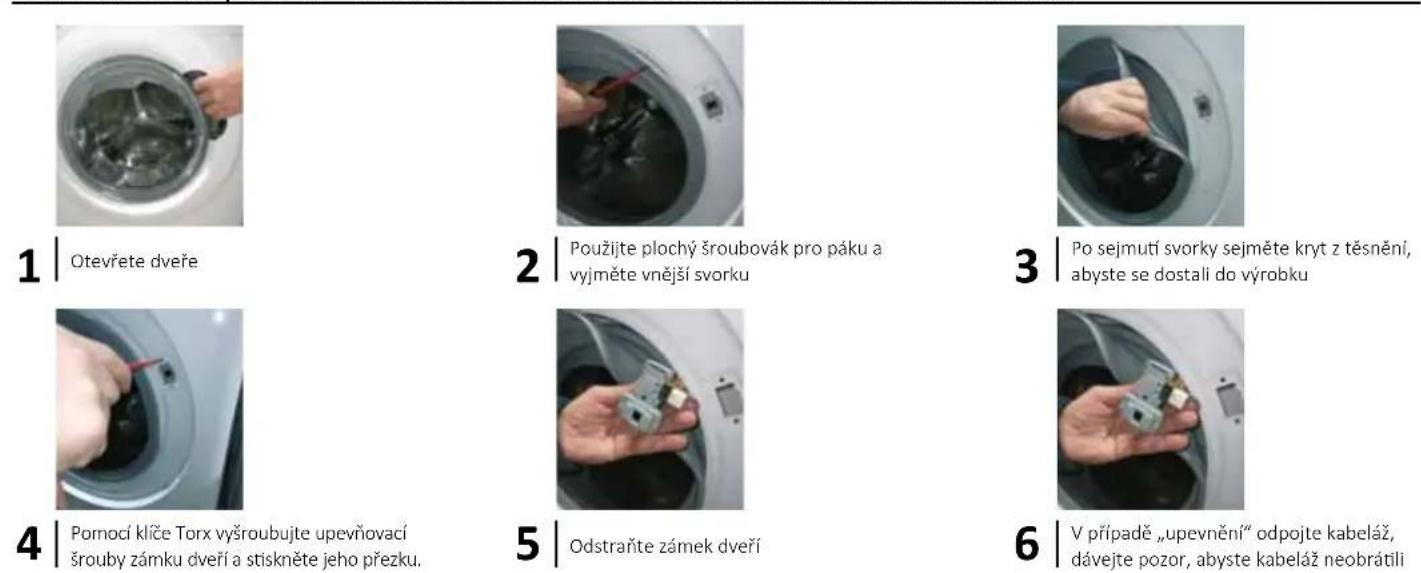

ZÁMEK DVEŘÍ | TYP 1 NÁSTROJE - KŘÍŽOVÝ ŠROUBOVÁK, KLEŠTĚ, PLOCHÝ ŠROUBOVÁK

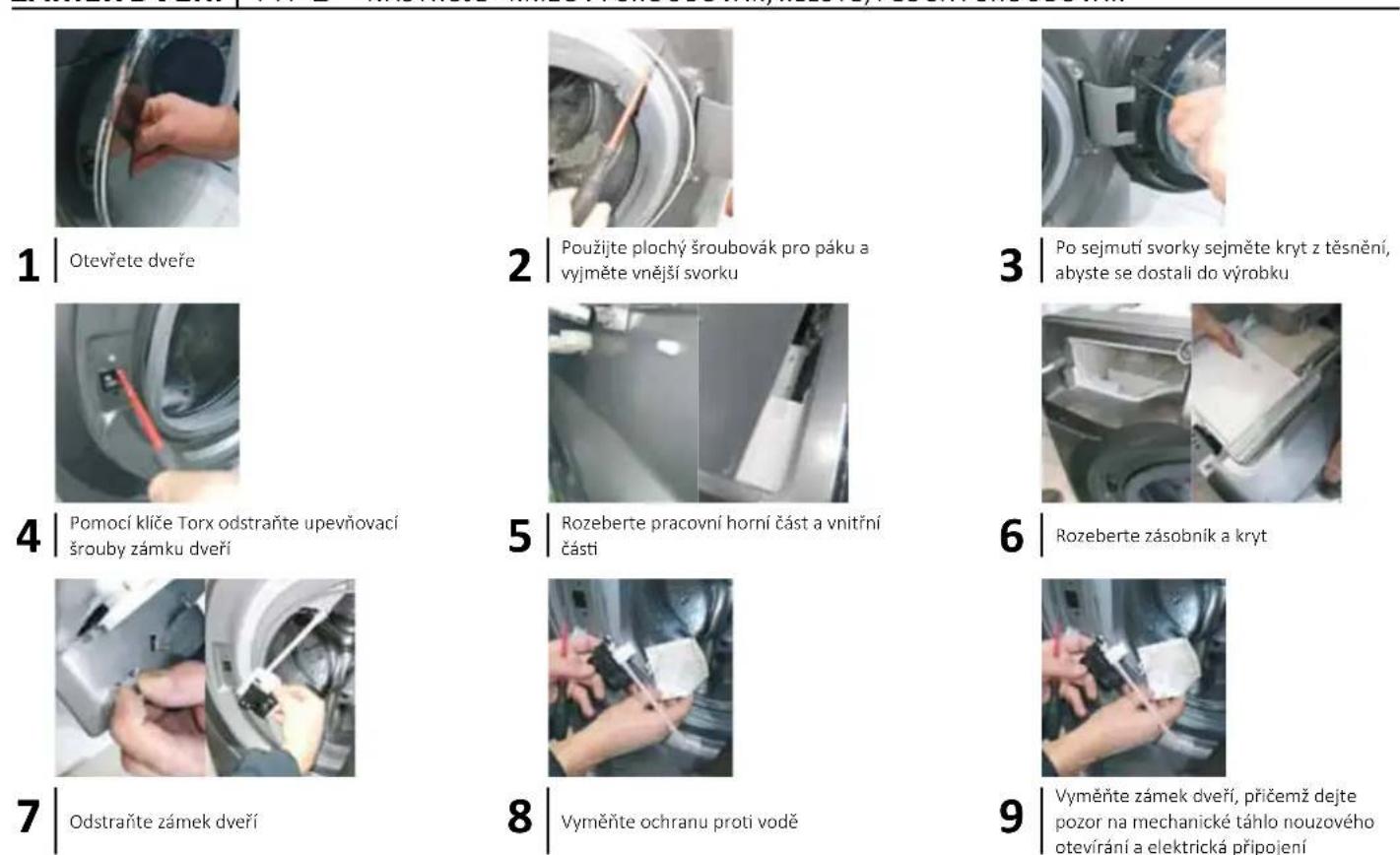

ZÁMEK DVEŘÍ | TYP 2 NÁSTROJE - KŘÍŽOVÝ ŠROUBOVÁK, KLEŠTĚ, PLOCHÝ ŠROUBOVÁK

Těsnění dveří

INSTRUKCE

TĚSNĚNÍ DVEŘÍ NÁSTROJE - KLÍČ TORX, KLEŠTĚ, PLOCHÝ ŠROUBOVÁK, DVA 7 TRUBKOVÉ KLÍČE

2 | Použijte plochý šroubovák jako páku a vyjměte vnější svorku.

3 | Po sejmutí svorky sejměte kryt z těsnění, abyste se dostali do výrobku

4 Pomocí plochého šroubováku odstraňte svorku na trubici

6 Umístěte nové těsnění, přičemž dejte pozor na polohovací zářezy

7 Nasaďte svorku kabeláže na stranu trubky

8 Utáhněte svorku na trubce pomocí nástroje

9 | Upevněte vnější svorku a utáhněte ji (v případě potřeby s kleštěmi)

Zásuvka na čisticí prostředek

I N S T R U K C E

ZÁSUVKA NA ČISTICÍ PROSTŘEDEK

Otevřete zásuvku na čisticí prostředek

Oběma rukama jej pevně vytáhněte

Vyhákněte masku ze zásuvky na čisticí prostředek, přičemž dejte pozor, abyste nezlomili háčky

Dveře

NÁVOD

2 Po odstranění šroubu odstraňte kryt

7 Po odstránení popruhu zložte kryt z tesnenia, aby ste sa dostali do výrobku

2 | Po odstránení skrutky odstráňte kryt

2 | Použite plochý skrutkovač pre páku a vyberte vonkajšiu svorku

7 Nasaďte svorku kabeláže na stranu rúrky

8 Utiahnite svorku na rúrke pomocou nástroja

3 prostriedok, pričom dajte pozor, aby ste nezlomili háčiky
