Tipo de produto	Máquina de lavar frontal
Marca	Haier
Modelo	HWD100BP14636N
Capacidade de lavagem	10 kg
Velocidade de centrifugação máxima	1400 rpm
Classe energética	A
Alimentação elétrica	220-240 V, 50 Hz
Potência nominal	2000 W
Dimensões (A x L x P)	85 x 60 x 60 cm
Peso líquido	75 kg
Tipo de porta	Porta em vidro temperado
Nível sonoro (lavagem/centrifugação)	52 / 72 dB(A)
Sistema de travamento da porta	Trava da porta com segurança infantil
Vedação da porta	Vedação removível com braçadeiras
Gaveta de detergente	Gaveta extraível com compartimentos para produtos
Pés ajustáveis	Sim, 4 pés com contraporcas
Programas de lavagem	Algodão, sintéticos, delicados, lã, rápido, etc.
Opções	Início diferido, pré-lavagem, enxágue adicional
Reparabilidade	Peças de reposição disponíveis: chassi, porta, trava, vedação, gaveta
Ferramentas necessárias para reparo	Chave Torx T25, chave inglesa flexível n°7, chave de fenda Phillips, chave de fenda plana
Manutenção	Limpar regularmente a vedação e a gaveta de detergente

Perguntas frequentes - HWD100BP14636N HAIER

Qual é a capacidade de lavagem da máquina?

A máquina tem capacidade de 10 kg para roupas de algodão.

Como desmontar a porta?

Use uma chave Torx n°25 para remover os parafusos da dobradiça, depois puxe a porta para cima.

Como substituir a vedação da porta?

Remova a braçadeira externa com uma chave de fenda plana, solte a vedação, depois instale a nova vedação alinhando as ranhuras. Aperte as braçadeiras com um alicate.

O que fazer se a máquina não ligar?

Verifique a alimentação elétrica, o cabo de alimentação e o fusível. Se o problema persistir, a trava da porta pode estar com defeito.

Como limpar a gaveta de detergente?

Abra a gaveta, puxe-a firmemente para fora com as duas mãos, depois solte a frente com cuidado com os ganchos. Lave com água morna.

Qual é a velocidade de centrifugação máxima?

A velocidade de centrifugação máxima é de 1400 rotações por minuto.

A máquina faz barulho ao centrifugar, é normal?

Um nível sonoro de até 72 dB(A) é normal. Verifique se a máquina está nivelada e se os pés estão ajustados.

Como substituir a trava da porta?

Desmonte a tampa superior, remova a gaveta de detergente e o painel de controle. Desparafuse a trava e substitua-a reconectando os fios elétricos.

Quais ferramentas são necessárias para os reparos?

Você precisará de uma chave Torx n°25, uma chave inglesa flexível n°7, uma chave de fenda Phillips e uma chave de fenda plana.

Onde posso encontrar as peças de reposição?

Entre em contato com o serviço pós-venda Haier ou consulte o manual para as referências das peças como a porta, a vedação, a trava e a gaveta.

MANUAL DE UTILIZADOR HWD100BP14636N HAIER

3 Puxar a porta a parti r de cima e reti rá-la

PORTA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

2 Reti rar a tampa depois de remover o seu parafuso

4 Puxar a porta a parti r de cima e reti rá-la

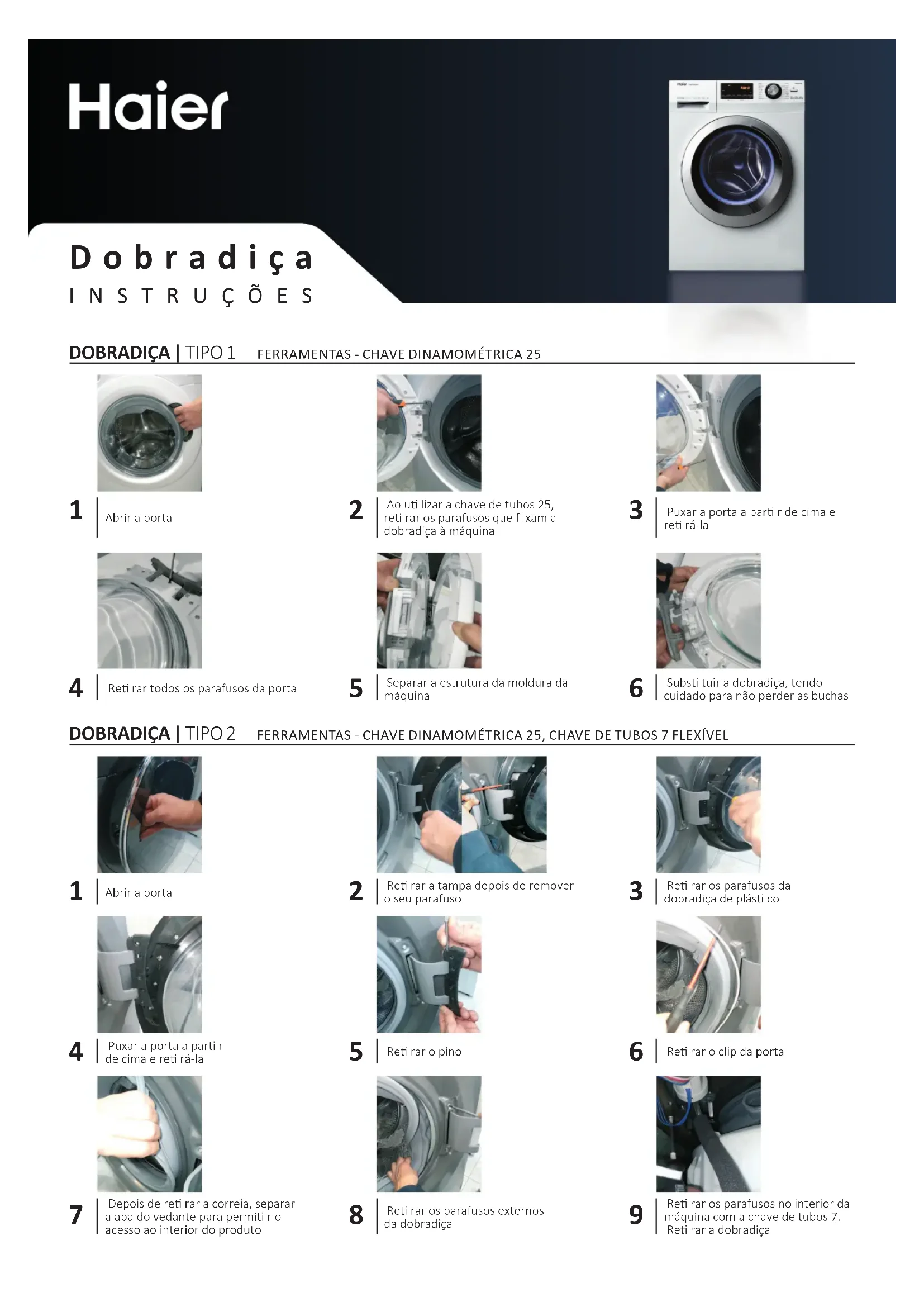

Dobradiça

INSTRUÇÕES

DOBRADIÇA | TIPO 1 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25

3 Puxar a porta a parti r de cima e reti rá-la

4 Reti rar todos os parafusos da porta

5 | Separar a estrutura da moldura da máquina

6 | Substi tuir a dobradiça, tendo cuidado para não perder as buchas

DOBRADIÇA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

2 | Reti rar a tampa depois de remover o seu parafuso

4 | Puxar a porta a parti r de cima e reti rá-la

7 | Depois de reti rar a correia, separar a aba do vedante para permiti r o acesso ao interior do produto

8 Reti rar os parafusos externos da dobradiça

9 Reti rar os paraíusos no interior da máquina com a chave de tubos 7. Reti rar a dobradiça

Trinco da porta

INSTRUÇÕES

TRINCO DA PORTA | TIPO 1 FERRAMENTAS-CHAVE DE FENDAS DE CABEÇA CRUZADA, PINÇA, CHAVE DE FENDAS DE CABEÇA PLANA

2 Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

3 | Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

4 Ao uti lizar a chave dinamometrica, reti rar os parafusos de fi xação do trinco da porta e pressionar a sua fi vela.

5 Reti rar o trinco da porta

6 | Desligar a cablagem; em caso de "faston", prestar atenção para não inverter a cablagem

TRINCODAPORTA | TIPO2 FERRAMENTAS-CHAVE DEFENDAS DE CABEÇACRUZADA, PINÇA, CHAVE DEFENDAS DE CABEÇA PLANA

2 Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

3 | Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

4 | Ao uti lizar a chave dinamométrica, reti rar os parafusos de fi xação do trinco da porta

5 | Desmontar o tampo de trabalho e as guarnições

6 | Desmontar o dispensador e o bisel

7 Reti rar o trinco da porta

8 Reti rar a proteção de água

9 | Substi tuir o trinco da porta ao prestar atenção à ligação mecânica de abertura de emergência e ligações elétricas

Vedante da porta

INSTRUÇÕES

VEDANTE DA PORTA FERRAMENTAS- CHAVE DINAMOMÉTRICA, PINÇA, CHAVE DEFENDAS DE CABEÇAPLANA, DUAS CHAVES DE TUBOS 7

Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

Ao uti lizar a chave de fendas de cabeça plana, reti rar o grampo no tubo

Colocar o novo vedante, prestando atenção aos entalhes de posicionamento

Inserir o grampo da cablagem no lado do tubo

Apertar o grampo nivelado no tubo ao uti lizar a ferramenta

Instalar o vedante na máquina. Inserir o grampo externo e apertá-lo (se necessário, com a pinça)

2 Ao uti lizar duas mãos, puxá-la fi rmemente

3 | Desengatar a mascara da gaveta de detergente, tendo cuidado para não parti r os ganchos

Fereastra

INSTRUCTIUNI

FEREASTRA | TIP 1 INSTRUMENTE - CHEIE TORX nr. 25
