HWD100BP14636N - Пералня HAIER - Безплатно ръководство за потребителя

Тип продукт	Предна пералня
Марка	Haier
Модел	HWD100BP14636N
Капацитет на пране	10 kg
Максимална скорост на центрофугиране	1400 об/мин
Енергиен клас	A
Електрическо захранване	220-240 V, 50 Hz
Номинална мощност	2000 W
Размери (В x Ш x Д)	85 x 60 x 60 cm
Нетно тегло	75 kg
Тип на вратата	Врата от закалено стъкло
Ниво на шум (пране/центрофугиране)	52 / 72 dB(A)
Система за заключване на вратата	Заключване на вратата с детска безопасност
Уплътнение на вратата	Снемаемо уплътнение с винтови скоби
Чекмедже за перилен препарат	Изтеглящо се чекмедже с отделения за препарати
Регулируеми крачета	Да, 4 крачета с контрагайки
Програми за пране	Памук, синтетика, деликатни, вълна, бързо и др.
Опции	Отложен старт, предварително пране, допълнително изплакване
Ремонтопригодност	Налични резервни части: рамка, врата, ключалка, уплътнение, чекмедже
Необходими инструменти за ремонт	Ключ Torx T25, гъвкав регулируем ключ №7, кръстосана отвертка, плоска отвертка
Поддръжка	Редовно почиствайте уплътнението и чекмеджето за перилен препарат

Често задавани въпроси - HWD100BP14636N HAIER

Какъв е капацитетът на пране на машината?

Машината има капацитет от 10 kg за памучно пране.

Как да демонтирам вратата?

Използвайте ключ Torx №25, за да отстраните винтовете на пантата, след което издърпайте вратата нагоре.

Как да сменя уплътнението на вратата?

Отстранете външната скоба с плоска отвертка, откачете уплътнението, след което монтирайте новото уплътнение, подравнявайки прорезите. Затегнете скобите с клещи.

Какво да направя, ако машината не се включва?

Проверете електрическото захранване, захранващия кабел и предпазителя. Ако проблемът продължава, ключалката на вратата може да е дефектна.

Как да почистя чекмеджето за перилен препарат?

Отворете чекмеджето, издърпайте го силно навън с двете ръце, след което откачете предната част, внимавайки за куките. Измийте с топла вода.

Каква е максималната скорост на центрофугиране?

Максималната скорост на центрофугиране е 1400 оборота в минута.

Машината издава шум при центрофугиране, нормално ли е?

Ниво на шум до 72 dB(A) е нормално. Проверете дали машината е нивелирана и крачетата са регулирани.

Как да сменя ключалката на вратата?

Демонтирайте работния плот, отстранете чекмеджето за перилен препарат и командния панел. Отвийте ключалката и я сменете, като свържете отново електрическите проводници.

Какви инструменти са необходими за ремонтите?

Ще ви трябват ключ Torx №25, гъвкав регулируем ключ №7, кръстосана отвертка и плоска отвертка.

Къде мога да намеря резервните части?

Свържете се с отдела за следпродажбено обслужване на Haier или вижте ръководството за референции на части като врата, уплътнение, ключалка и чекмедже.

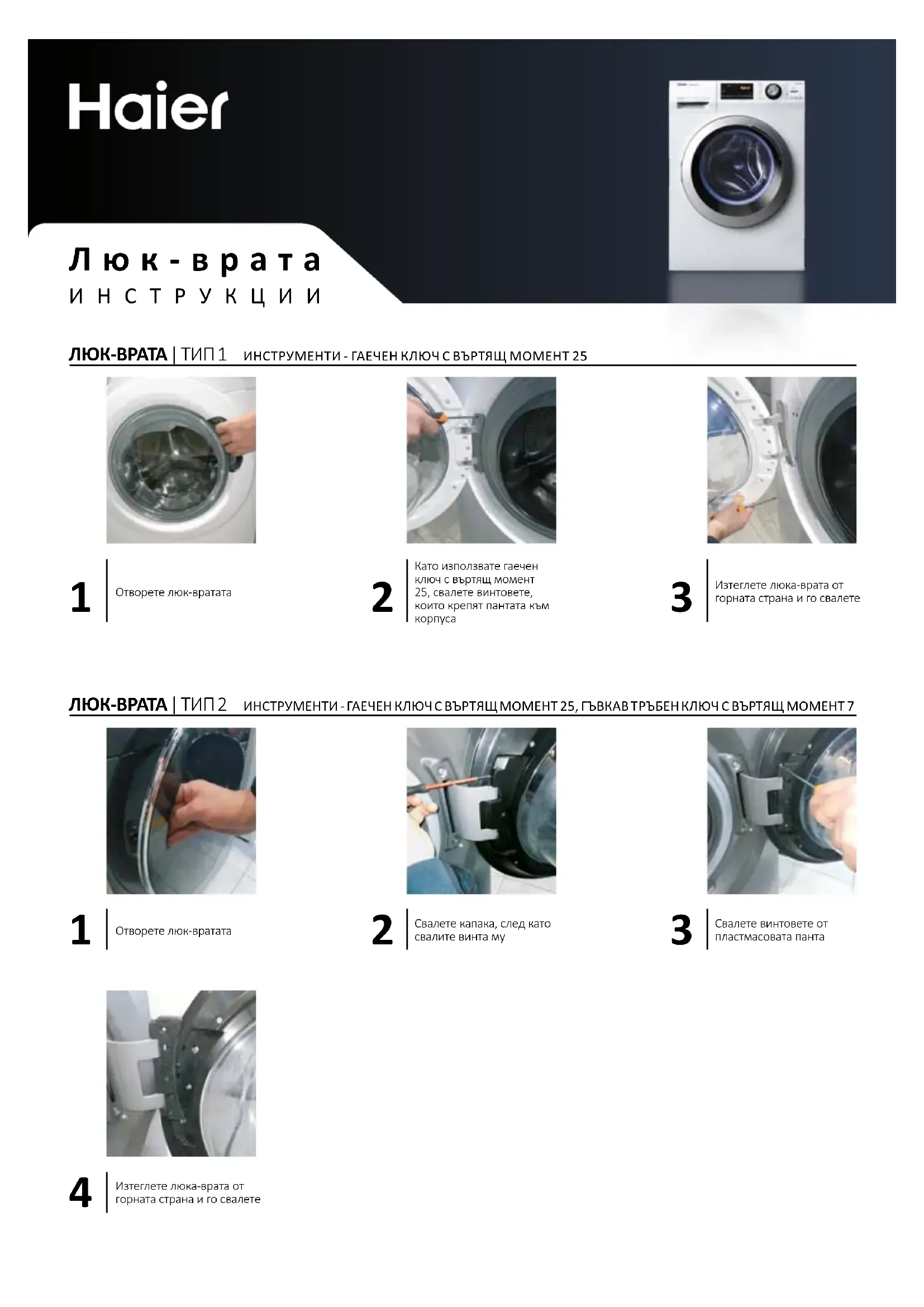

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HWD100BP14636N HAIER

1 Отворете люк-вратата

2 | ключ с въртящ момент 25, свалете винтовете, които крепят пантата към корпуса

3 Изтеглете люка-врата от горната страна и го свалете

ЛЮК-ВРАТА | ТИП 2 ИНСТРУМЕНТИ - ГАЕЧЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 25, ГЪВКАВ ТРЪБЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 7

1 Отворете люк-вратата

2 Свалете капака, след като свалите винта му

3 Свалете винтовете от пластмасовата панта

4 Изтеглете люка-врата от горната страна и го свалете

П а н т а

ИНСТРУКЦИИ

1 Отворете люк-вратата

4 Свалете всички винтове от люк-вратата

2 | С помощта на тръбен ключ с въртящ момент 25 свалете винтовете, които крепят пантата към корпуса

5 Отделете рамката от носещата рамка

3 Изтеглете люка-врата от горната страна и го свалете

6 | Сменете пантата, като внимавате да не загубите втулките

ПАНТА | ТИП 2 ИНСТРУМЕНТИ - ГАЕЧЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 25, ГЪВКАВ ТРЪБЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 7

1 | Отворете люк-вратата

4 Изтеглете люка-врата от горната страна и го свалете

7 | Когато ремъкът е свален, отделете маншета от уплътнението, за да достигнете до вътрешността на уреда

2 | Свалете капака, след като свалите винта му

8 Свалете външните винтове от пантата

3 Свалете винтовете от пластмасовата панта

6 Свалете скобата на вратата

9 Свалете винтовете във вътрешността на корпуса с тръбен ключ с въртящ момент 7. Свалете пантата

Заключалка на вратата

И Н С Т Р У К Ц И И

ЗАКЛЮЧАЛКА НА ВРАТАТА | ТИП 1 ИНСТРУМЕНТИ - ОТВЕРТКА С КРЪСТАТА ГЛАВА, КЛЕЩИ, ОТВЕРТКА С ПЛОСКА ГЛАВА

1 Отворете люк-вратата

2 Използвайте плоската отвертка за повдигане и сваляне на външната скоба

3 | Когато сковата е свалена, отделете маншета от уплътнението, за да стигнете до вътрешността на уреда

4 | Като използвате гаечен ключ, свалете закрепващите винтове от ключалката на вратата и натиснете клемата й.

5 Свалете ключалката на вратата

6 | Отделете сковата, в случай на конектор тип "faston", внимавайте да не размените правилната страна на скобата

1 Отворете люк-вратата

2 Използвайте плоската отвертка за повдигане и сваляне на външната скоба

3 | Когато скобата е свалена, отделете маншета от уплътнението, за да стигнете до вътрешността на уреда

4 Като използвате гаечен ключ, свалете закрепвашите винтове от ключалката на вратата

5 Разглобете работната плоскост и облицовките

7 Свалете ключалката на вратата

8 Свалете водния предпазител

9 | Сменете ключалката на вратата, като внимавате за механичното свързване на аварийното отваряне и електрическите връзки

Уплътнител на вратата

И Н С Т Р У К Ц И И

Отворете люк-вратата

Използвайте плоската отвертка за повдигане и сваляне на външната скоба

Когато скобата е свалена, отделете маншета от уплътнението, за да стигнете до вътрешността на уреда

Като използвате плоска отвертка, свалете скобата върху маншета

Свалете уплътнението

Поставете новото уплътнение, като внимавате за правилното положение на вдлъбнатините

Напъхайте скобата върху маншета

Стегнете уплътнителната скоба върху маншета с помощта на инструментите

Наместете уплътнението върху корпуса. Поставете външната скоба и я затегнете (ако е необходимо, с помощта на клещи)

Чекмедже за перилен препарат

И Н С Т Р У К Ц И И

1 Отворете чекмеджето за перилен препарат

2 С помощта на двете ръце го издърпайте силно

3 | от чекмеджето за перилен препарат, като внимавате да не счупите куките
