Producttype	Voorlader wasmachine
Merk	Haier
Model	HWD100BP14636N
Wascapaciteit	10 kg
Maximaal toerental centrifugeren	1400 toeren/min
Energielabel	A
Voeding	220-240 V, 50 Hz
Nominaal vermogen	2000 W
Afmetingen (H x B x D)	85 x 60 x 60 cm
Netto gewicht	75 kg
Deurtype	Gehard glazen deur
Geluidsniveau (wassen/centrifugeren)	52 / 72 dB(A)
Deurvergrendeling	Deurvergrendeling met kinderslot
Deurafdichting	Verwijderbare afdichting met klembanden
Wasmiddellade	Uitschuifbare lade met vakken voor wasmiddel
Verstelbare voeten	Ja, 4 voeten met contra-moeren
Wasprogramma's	Katoen, synthetisch, fijnwas, wol, snel, enz.
Opties	Uitgestelde start, voorwas, extra spoelen
Repareerbaarheid	Reserveonderdelen beschikbaar: frame, deur, vergrendeling, afdichting, lade
Benodigde gereedschappen voor reparatie	Torx T25-sleutel, flexibele moersleutel nr. 7, kruiskopschroevendraaier, platte schroevendraaier
Onderhoud	Reinig regelmatig de afdichting en de wasmiddellade

Veelgestelde vragen - HWD100BP14636N HAIER

Wat is de wascapaciteit van de machine?

De machine heeft een capaciteit van 10 kg voor katoenwas.

Hoe demonteer ik de deur?

Gebruik een Torx nr. 25-sleutel om de scharnierschroeven te verwijderen en trek de deur omhoog.

Hoe vervang ik de deurafdichting?

Verwijder de buitenste klem met een platte schroevendraaier, maak de afdichting los, installeer de nieuwe afdichting en lijn de inkepingen uit. Draai de klemmen vast met een tang.

Wat moet ik doen als de machine niet aangaat?

Controleer de voedingsspanning, het netsnoer en de zekering. Als het probleem aanhoudt, is de deurvergrendeling mogelijk defect.

Hoe maak ik de wasmiddellade schoon?

Open de lade, trek hem stevig met beide handen naar buiten, maak de voorkant los en let op de haken. Was met warm water.

Wat is het maximale toerental centrifugeren?

Het maximale toerental is 1400 toeren per minuut.

De machine maakt geluid tijdens het centrifugeren, is dat normaal?

Een geluidsniveau tot 72 dB(A) is normaal. Controleer of de machine waterpas staat en of de voeten zijn afgesteld.

Hoe vervang ik de deurvergrendeling?

Demonteer het werkblad, verwijder de wasmiddellade en het bedieningspaneel. Schroef de vergrendeling los en vervang deze, sluit de elektrische draden weer aan.

Welke gereedschappen zijn nodig voor reparaties?

U heeft een Torx nr. 25-sleutel, een flexibele moersleutel nr. 7, een kruiskopschroevendraaier en een platte schroevendraaier nodig.

Waar kan ik de reserveonderdelen vinden?

Neem contact op met de klantenservice van Haier of raadpleeg de handleiding voor de onderdeelnummers van de deur, de afdichting, de vergrendeling en de lade.

GEBRUIKSAANWIJZING HWD100BP14636N HAIER

2 | verwijderen waarmee het scharnier aan de kast is bevestigd

3 | Trek het deurglas naar boven en verwijder het

DEURGLAS | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBELE 7-PIJPSLEUTEL

2 | Verwijder het deksel nadat u de schroef hebt verwijderd

3 Verwijder de schroeven van het plastic scharnier

4 Trek het deurglas naar boven en verwijder het

Scharnier

INSTRUCTIES

SCHARNIER | TYPE 1 WERKTUIGEN - 25 TORX-SLEUTEL

4 | Verwijder alle schroeven van het deurglas

2 | Gebruik de 25-pijpsleutel om de schroeven te verwijderen waarmee het scharnier aan de kast is bevestigd

5 Scheid het frame van het tegenframe

3 Trek het deurglas naar boven en verwijder het

6 | Vervang het scharnier en zorg ervoor dat u de bussen niet verliest

SCHARNIER | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBELE 7-PIJPSLEUTEL

4 | Trek het deurglas naar boven en verwijder het

7 Zodra de riem is verwijderd, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

2 | Verwijder het deksel nadat u de schroef hebt verwijderd

5 | Verwijder de pen

8 Verwijder de externe schroeven van het scharnier

3 | Verwijder de schroeven van het plastic scharnier

6 | Verwijder de deurclip

9 | Verwijder de schroeven in de kast met de 7-pijpsleutel. Verwijder de scharnieren

Deurslot

INSTRUCTIES

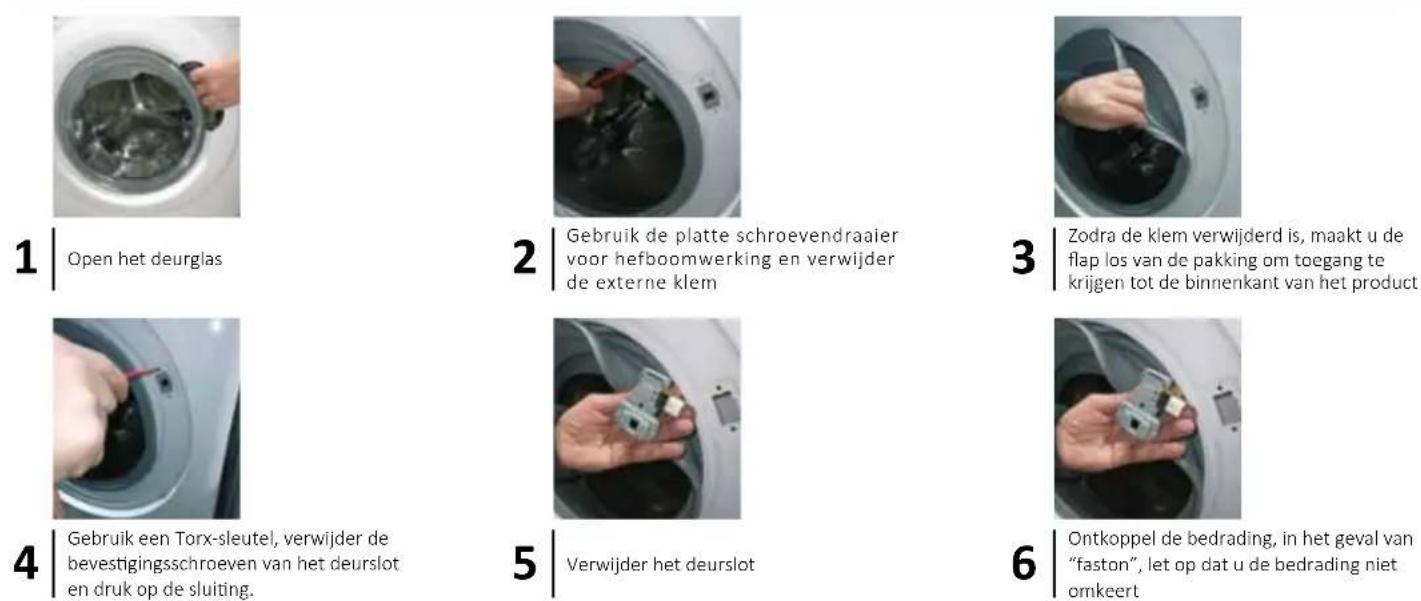

DEURSLOT | TYPE 1 WERKTUIGEN - SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

DEURSLOT | TYPE 2 WERKTUIGEN - SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

2 | Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

3 | Zodra de klem verwijderd is, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

4 | Gebruik een Torx-sleutel om de borgschroeven van het deurslot te verwijderen

5 | Demonteer het werkblad en de bekleding

7 Verwijder het deurslot

8 Verwijder de waterbescherming

9 Vervang het deurslot en let op de mechanische koppeling van de noodopening en elektrische aansluitingen

Pakking deur

INSTRUCTIES

PAKKING DEUR WERKTUIGEN - TORX MOERSLEUTEL, TANG, VLAKKE SCHROEVENDRAAIER, TWEE 7-PIJPSLEUTELS

Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

Zodra de klem verwijderd is, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

Verwijder de klem op de buis met behulp van een vlakke schroevendraaier

Verwijder de pakking

Plaats de nieuwe pakking en let daarbij op de inkepingen voor de plaatsing.

Plaats de bedradingsklem aan de buiszijde

Draai de klem vlak op de buis vast met behulp van het gereedschap

Monteer de pakking op de kast. Bevestig de externe klem en draai deze vast (indien nodig met een tang)

Wasmiddellade

INSTRUCTIES

WASMIDDELLADE

Trek het stevig uit met twee handen

Maak het masker los van de wasmiddellade en zorg ervoor dat de haken niet breken
