Producttype	Wasmachine
Merk	Haier
Model	RTXS G382TM/1-07
Laadtype	Voorlader
Wascapaciteit	8 kg
Maximaal centrifugetoerental	1200 toeren/min
Afmetingen (H x B x D)	850 x 595 x 600 mm
Netto gewicht	75 kg
Netspanning	220-240 V, 50 Hz
Nominaal vermogen	2200 W
Energieklasse	A+
Geluidsniveau (wassen/centrifugeren)	56 dB / 76 dB
Wasprogramma's	Katoen, Synthetisch, Fijn, Snel, Wol, Stoom
Speciale functies	Uitgestelde start, Kinderslot, Variabel waterniveau, Extra spoelen
Trommelmateriaal	RVS
Motortype	Borstelloze inductiemotor
Fabrieksgarantie	2 jaar
Repareerbaarheidsindex	7.0 / 10
Reserveonderdelen beschikbaar	Ja, op bestelling
Aanbevolen onderhoud	Regelmatig reinigen van het filter en het wasmiddellade
Inbegrepen accessoires	Stelvoeten, Watertoevoerslang, Gebruiksaanwijzing

Veelgestelde vragen - RTXS G382TM/1-07 HAIER

Hoe verwijder ik het wasmiddellade?

Open het wasmiddellade, trek het stevig naar buiten met beide handen, en haak vervolgens de voorkant los, let op dat u de haakjes niet breekt.

Welke gereedschappen zijn nodig om de deur te demonteren?

Voor type 1 heeft u een Torx-sleutel nr. 25 nodig. Voor type 2 voegt u een flexibele moersleutel nr. 7 toe.

Hoe vervang ik de deurrubber?

Gebruik een platte schroevendraaier om de buitenste klem te verwijderen, maak de lip van de rubber los, verwijder de klem van de buis, en installeer vervolgens de nieuwe rubber met inachtneming van de positioneringsinkepingen. Draai de klemmen vast met een tang.

Hoe krijg ik toegang tot het deurslot?

Verwijder de buitenste klem met een platte schroevendraaier, maak de lip van de rubber los, gebruik een Torx-sleutel om de bevestigingsschroeven van het slot te verwijderen, en koppel vervolgens de bedrading los, let op dat u de stekkers niet omwisselt.

Hoe demonteer ik het deurscharnier?

Open de deur, verwijder de schroeven van het scharnier met een Torx-sleutel nr. 25, en verwijder vervolgens het scharnier. Voor type 2 gebruikt u ook een flexibele moersleutel nr. 7 voor de binnenschroeven.

Wat te doen als de machine een foutcode weergeeft?

Raadpleeg het gedeelte met foutcodes in de handleiding. Over het algemeen betekent een E-code een probleem met de afvoer of oververhitting. Controleer het filter en de afvoerslang.

Hoe reinig ik het afvoerfilter?

Koppel de machine los van de stroom, open het filterklepje, plaats een bakje onder de dop, draai deze langzaam los om het water af te voeren, verwijder vervolgens het filter en reinig het onder stromend water.

Hoe reset ik de machine?

Houd de aan/uit-knop 5 seconden ingedrukt om uit te schakelen, koppel de machine vervolgens 1 minuut los van de stroom. Sluit weer aan en start een leeg programma.

Waar vind ik het serienummer?

Het serienummer staat op het typeplaatje aan de achterkant van de machine of op de rand van de deur.

Hoe open ik de deur in een noodgeval?

Gebruik het noodontgrendelingstouw dat zich onder het voorpaneel bij het filter bevindt. Trek eraan om de deur handmatig te ontgrendelen.

GEBRUIKSAANWIJZING RTXS G382TM/1-07 HAIER

Aanauapmoayote nyn eriaeaepaaic kai tnaivee eevduoei

8

AapoeTo npoataeutko vepou

3

Moic aepBei o apyktnap,
aotouvdeote topeyu ao to
paeuubua wote va eutpejete
npbaon oto oueepko ta npovtoc

6

2 verwijderen waarmee het scharnier aan de kast is bevestigd

trek het deurglas naar boven en verwijder het

DEURGLAS | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBELE 7-PIJPSLEUTEL

1 Open het deurglas

2 Verwijder het deksel nadat u de schroef hebt verwijderd

3 Verwijder de schroeven van het plastic scharnier

4 Trek het deurglas waar boven en verwijder het

Haier

Scharnier

INSTRUCTIES

SCHARNIER | TYPE 1 WERKTUIGEN - 25 TORX-SLEUTEL

1 Open het deurglas

2 Gebruik de 25-pijspleutel om de schroeve te verwijderen waarmee het scharnier aan de kast is bevestigd

3 Trek het deurglas maar boven en verwijder het

4 Verwijder alle schroeven van het deurglas

5 Scheid het frame van het tegenframe

6 Vervang het scharnier en zorg ervoor dat u de bussen Niet verliest

SCHARNIER | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBLE 7-PIJPSLEUTEL

1 Open het deurglas

2 Verwijder het deksel nadat u de schroef hebt verwijderd

3 Verwijder de schroeven van het plastic scharnier

4 Trek het deurglas maar boven en verwijder het

5 Verwijder de pen

6 Verwijder de deurclip

7 Zodra de riem is verwijderd, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

8 Verwijder de externe schroeven van het scharnier

9 Verwijder de schroeven in de kast met de 7-pijpsleutel. Verwijder de scharnieren

DEURSLOT | TYPE 1 WERKTUIGEN - SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

1 Open het deurglas

2 Gebruik de piatte schroevendraaier voor hefboomwerking en verwijder de externe klem

Zodra de kiem verwijerd is, maakt u de flap los van de pakking om te gang te krijgen tot de binnenkant van het product

4 Gebruik een Torx-sleutel, verwijder de bevestigingssschroeven van het deurslot en druk op de sluiting.

5 Verwijder het deurslot

6 | Ontkoppel de bedrading, in het geval van "faston", let op dat u de bedrading niet omkeert

DEURSLOT TYPE 2 WERKTUIGEN-SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

1 Open het deurglas

2 Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

3 Zodra de klem verwijderd is, maakt u de flap los van de pakking om togang te krijgen tot de binnenkant van het product

4 Gebruik een Torx-sleutel om de borgschroeven van het deurslot te verwijderen

5 Demonteer het werkblad en de bekleding

6 Demonteer de dispenser en de ring

7 Verwijder het deurslot

8 Verwijder de waterbescherming

9 Vervang het deurslot en let op de mechancische koppeling van de noodopening en elektrische aansluitingen

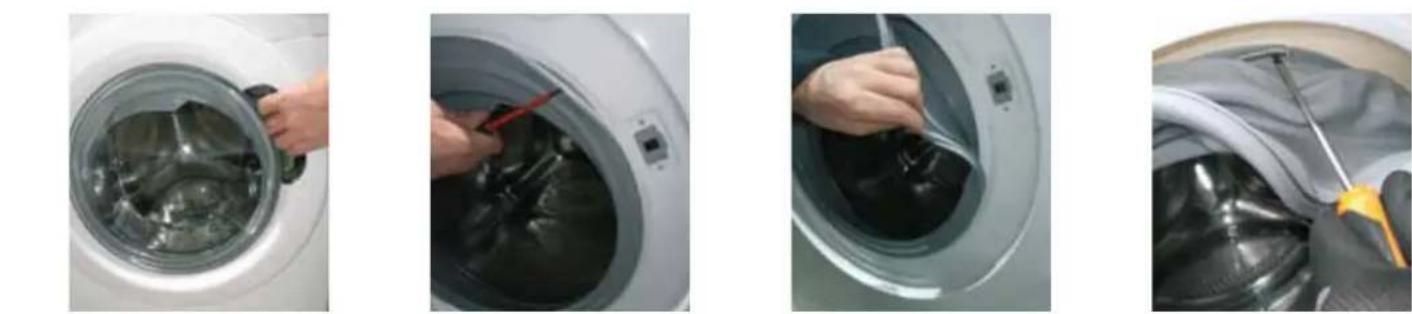

PAKKING DEUR WERKTUIGEN - TORX MOERSLEUTEL, TANG, VLAKKE SCHROEVENDRAAIER, TWEE 7-PIJPSLEUTELS

1

Open het deurglas

2

Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

3

Zodra de klem verwijderd is, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

4

Verwijder de klem op de buis met behulp van eenvlakke schroevendraaler

5

Verwijder de pakking

6

Plaats de neue pakking en let waar bij op de inkepingen voor deplaatsing.

7

Plaats de bedravingsklem aan de buiszijde

1

Draai de klem vlak op de buis vast met behulp van het gereedschap

9

Monteer depakking op de kast. Bevestig de externe klem en draai deze vast (indien nodig met een tang)

Wasmiddellade

INSTRUCTIES

WASMIDDELLADE

1

Open de wasmiddellade

2

Trek het stevig UIT met twee handen

3

Maak het masker los van de wasmiddellade en zorg ervoor dat de haken nicht breken

OKIENKO TYP 1 NARZEDZIA -KLUCZ TORX 25

1 Otworzyc okienko
