RTXS G382TM/1-07 - Çamaşır makinesi HAIER - Ücretsiz kullanım kılavuzu

KULLANIM KILAVUZU RTXS G382TM/1-07 HAIER

25 Torks anahtarini
kullanarak menteşeyi
kabine sabitleyen vidaları
sökün

3

Mazgali üsttençekin veçikarin

MAZGAL TUR 2 ARACLAR - 25 TORKS ANAHTARI, ESNEK 7 BORU ANAHTARI

1

Mazgaliacin

2

Vidasini cikardiktan sonra
kapagi cikarin

3

Plastik mentegenin vidalarini sokun

4

Mazgali üsttençekin veçikarin

MENTESE TUR1 ARACLAR - 25 TORKS ANAHTARI

1 Mazgal agin

4 Mazgalin tum vidalarini dokun

2 25 boru anahtarini kullanarak menteseyi kabine sabitleyen vidalarisokun

5 Cerceveyi karsi cerceveden ayirin

3 Mazgali utsten cekin ve cikarn

6 Burçlari kaybetmemeye özen gostererek menteşeyi degistirin

MENTESE TUR2 ARACLAR-25 TORKS ANAHTARI, ESNEK 7 BORU ANAHTARI

1 Mazgali acin

4 Mazgali üsten cekin ve gikarin

Kayis cikarildktnan sonra urunun icine erisim olanagitanimak icin kapagi contadan ayirin

2 Vidasini cikardiktan sonra kapagi cikarin

5 Pimi gikarin

Harici vidalari menteşedençikarin

3 Plastik menteşenin vidalarini dokun

6 Kapi klipsini gikarin

9 Kabin igindeki vidalari 7 boru anantari ile sokun.
Menteşeyi dokun

KAPI KILI DI TÜR 1 ARAÇLAR - YILDIZ BAŞ LI TORNAVIDA, MAŞA, DÜZ TORNAVIDA

1 Mazgali açın

2 Duz tornavidayi kalirac olarak kullanin ve harici kelepceyi gkarin

3 Kelepe cikariliidktn sonra urunun iine erisim olanagi tanimak icin kapag contadan ayirin

4 Torks anahtarini kullanarak kapi kilidinin sabitleme vidalarini dokun ve kemerine bastirin.

5 Kapi kilidini cikarin

6 durumunda, telleri tersine cevirmemeye dokkat edin

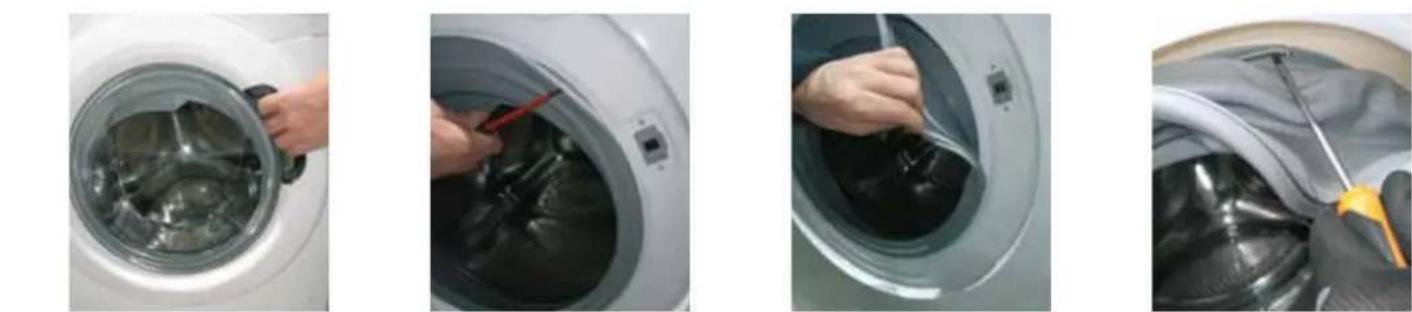

KAPI KILIDI TUR 2 ARACLAR-YILDIZ BA5I TORNAVIDA,MASA,DZ TORNAVIDA

1 Mazgalacn

2 Duz tornavidayi kalirac olarak kullanin ve harici kelepceyi sikarin

Kelepçéçikarildektansonrarunun içine erisim olanagitanimap icin kapagi contadan ayirin

4 Kapi kilidinin sabitleme vidalarini Torx anahtar kullanarak ickarin

5 | Calisma ust birimini ve kendarlarii demonte edin

6 Dagitici ve cikinti demonte edin

7 Kapi kilidini cikarin

8 Su korumasini qkarin

9 Aci acilima ve elektrik baglantilarin mekanik baglarina dikkat ederek kapi kilidini degistrin

KAPININ CONTASI ARACLAR - TORKS ANAHTARI, MAŞA, DUZ TORNAVIDA, IKKI ADET 7 BORU ANAHTARI

1

Mazgaltacin

2

Duz tornavidayikaldrag olarak kullanin ve harici kelepceyi cikarin

3

Kelepce cikarildiktan
sonra urun un icine erisim
olanagi tanimak icin
kapagi contadan ayirin

4

Duz tornavidayi
kullanarak boru
üzerindeki kelepçeyi
sökün

Contayiçkarin

6

Konumlandirma
çentiklerine dikkat ederek
yeni contay yerlestirin

7

Kablo kelepcesini boru
tarafina yerlestirin

8

Kelepceyi araclari
kullanarak boru ustune
sifrlayacak sekilde
sikistirin

9

Contayi kabin uzerine sabitleyin. Harici kelepceyi sabitleyin ve sikin (gerekirse, maşa ile)

Deterjancekmecesi

TALIMATLAR

DETERJAN CEKMECESI

1

Deterjan cekmecesini acin

2

iki elinizi kullanarak sikica disari dokru cekin

3

Maskeyi deterjan
çekmecesinden ayirin;
kancelari kirmamaya özen
gösterin
