HWD100BP14636N - Pračka HAIER - Bezplatný návod k obsluze

Typ produktu	Pračka s předním plněním
Značka	Haier
Model	HWD100BP14636N
Kapacita praní	10 kg
Maximální odstředivá rychlost	1400 ot./min
Energetická třída	A
Elektrické napájení	220-240 V, 50 Hz
Jmenovitý výkon	2000 W
Rozměry (V x Š x H)	85 x 60 x 60 cm
Čistá hmotnost	75 kg
Typ dvířek	Dvířka z tvrzeného skla
Hladina hluku (praní/odstřeďování)	52 / 72 dB(A)
Systém zámku dveří	Zámek dveří s dětskou pojistkou
Těsnění dveří	Odnímatelné těsnění se stahovacími sponami
Zásuvka na prací prostředek	Výsuvná zásuvka s přihrádkami na prostředky
Nastavitelné nožky	Ano, 4 nožky s pojistnými maticemi
Prací programy	Bavlna, syntetika, jemné, vlna, rychlý atd.
Možnosti	Odložený start, předpírka, dodatečné máchání
Opravitelnost	Dostupné náhradní díly: rám, dvířka, zámek, těsnění, zásuvka
Nářadí potřebné pro opravu	Klíč Torx T25, ohebný klíč č. 7, křížový šroubovák, plochý šroubovák
Údržba	Pravidelně čistěte těsnění a zásuvku na prací prostředek

Často kladené otázky - HWD100BP14636N HAIER

Jaká je kapacita praní pračky?

Pračka má kapacitu 10 kg pro bavlněné prádlo.

Jak demontovat dvířka?

Použijte klíč Torx č. 25 k odstranění šroubů pantu, poté dvířka vytáhněte nahoru.

Jak vyměnit těsnění dveří?

Odstraňte vnější sponu plochým šroubovákem, oddělte těsnění, poté nainstalujte nové těsnění a zarovnejte zářezy. Utáhněte spony kleštěmi.

Co dělat, když se pračka nezapne?

Zkontrolujte elektrické napájení, napájecí kabel a pojistku. Pokud problém přetrvává, může být vadný zámek dveří.

Jak vyčistit zásuvku na prací prostředek?

Otevřete zásuvku, pevně ji vytáhněte oběma rukama, poté odpojte přední panel a dávejte pozor na háčky. Omyjte vlažnou vodou.

Jaká je maximální rychlost odstřeďování?

Maximální rychlost odstřeďování je 1400 otáček za minutu.

Pračka při odstřeďování hlučí, je to normální?

Hladina hluku až 72 dB(A) je normální. Zkontrolujte, zda je pračka vyrovnaná a nožky jsou nastavené.

Jak vyměnit zámek dveří?

Demontujte pracovní desku, vyjměte zásuvku na prací prostředek a ovládací panel. Odšroubujte zámek a vyměňte jej, přičemž znovu připojte elektrické vodiče.

Jaké nářadí je potřeba pro opravy?

Budete potřebovat klíč Torx č. 25, ohebný klíč č. 7, křížový šroubovák a plochý šroubovák.

Kde najdu náhradní díly?

Kontaktujte poprodejní servis Haier nebo nahlédněte do návodu na reference dílů, jako jsou dvířka, těsnění, zámek a zásuvka.

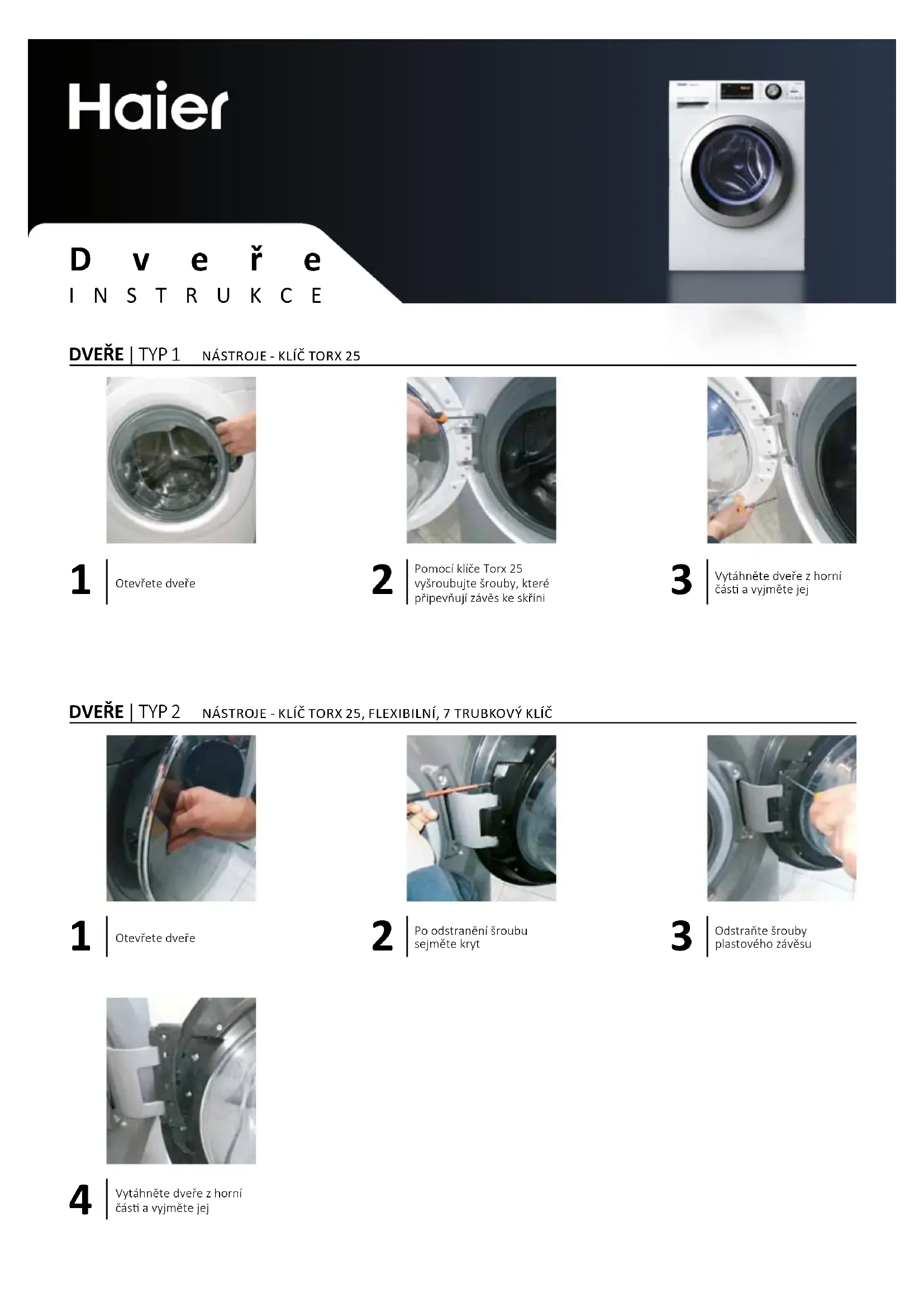

NÁVOD K OBSLUZE HWD100BP14636N HAIER

2 Pomocí klíče Torx 25 vyšroubujte šrouby, které připevňují závěs ke skřini

3 Vytáhněte dveře z horní části a vyjměte jej

DVEŘE | TYP 2 NÁSTROJE - KLÍČ TORX 25, FLEXIBILNÍ, 7 TRUBKOVÝ KLÍČ

2 Po odstranění šroubu sejměte kryt

3 Odstraňte šrouby plastového závěsu

4 Vytáhněte dveře z horní části a vyjměte jej

Z á v ě s

INSTRUKCE

ZÁVĚS | TYP 1 NÁSTROJE - KLÍČ TORX 25

4 | Odstraňte všechny šrouby ze dveří

2 Pomocí trubkového klíče 25 vyšroubujte šrouby, které připevňují závěs ke skříni

5 | Oddělte rám od držáku

3 Vytáhněte dveře z horní části a vyjměte jej

6 | Vyměňte závěs, přičemž dejte pozor, abyste neztratili pouzdra

ZÁVĚS | TYP 2 NÁSTROJE - KLÍČ TORX 25, FLEXIBILNÍ, 7 TRUBKOVÝ KLÍČ

4 | Vytáhněte dveře z horní části a vyjměte jej

7 Po odstranění popruhu sejměte kryt z těsnění, abyste se dostali do výrobku

2 | Po odstranění šroubu sejměte kryt

8 Odstraňte vnější šrouby ze závěsu

3 | Odstraňte šrouby plastového závěsu

6 | Sejměte sponu dveří

9 Pomoci trubkového klíče 7 odstraňte šrouby uvnitř skříně. Odstraňte závěs

Zámek dveří

INSTRUKCE

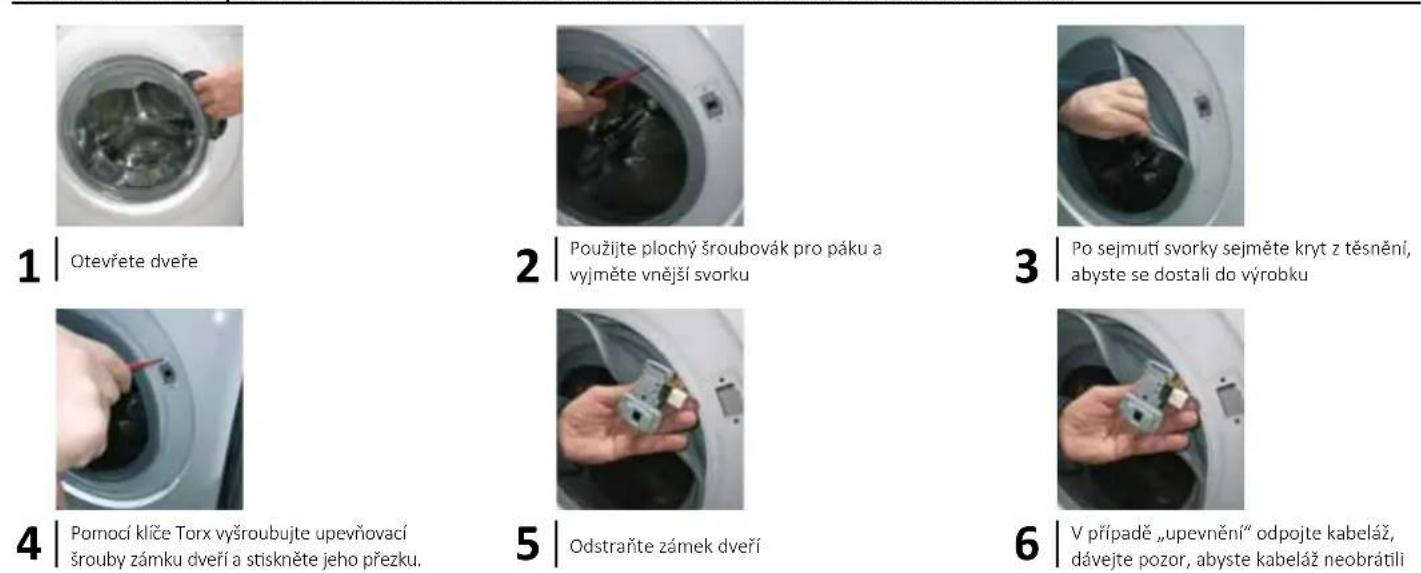

ZÁMEK DVEŘÍ | TYP 1 NÁSTROJE - KŘÍŽOVÝ ŠROUBOVÁK, KLEŠTĚ, PLOCHÝ ŠROUBOVÁK

ZÁMEK DVERÍ | TYP 2 NÁSTROJE - KŘÍŽOVÝ ŠROUBOVÁK, KLEŠTĚ, PLOCHÝ ŠROUBOVÁK

2 | Použijte plochý šroubovák pro páku a vyjměte vnější svorku

3 | Po sejmuti svorky sejměte kryt z těsnění, abyste se dostali do výrobku

4 | Pomocí klíče Torx odstraňte upevňovací šrouby zámku dveří

5 | Rozeberte pracovní horní část a vnitřní části

6 Rozeberte zásobník a kryt

7 Odstraňte zámek dveří

8 Vyměňte ochranu proti vodě

9 | výmente zámek overi, pricemz dejte pozor na mechanické táhlo nouzového otevírání a elektrická připojení

Těsnění dveří

INSTRUKCE

TĚSNĚNÍ DVEŘÍ NÁSTROJE - KLÍČ TORX, KLEŠTĚ, PLOCHÝ ŠROUBOVÁK, DVA 7 TRUBKOVÉ KLÍČE

2 | Použijte plochý šroubovák pro páku a vyjměte vnější svorku

3 | Po sejmutí svorky sejměte kryt z těsnění, abyste se dostali do výrobku

4 Pomocí plochého šroubováku odstraňte svorku na trubici

6 Umístěte nové těsnění, přičemž dejte pozor na polohovací zářezy

7 Nasadte svorku kabeláže na stranu trubky

8 Utáhněte svorku na trubce pomocí nástroje

9 | Upevněte vnější svorku a utáhněte ji (v případě potřeby s kleštěmi)

Zásuvka na čisticí prostředek

I N S T R U K C E

ZÁSUVKA NA ČISTICÍ PROSTŘEDEK

Otevřete zásuvku na čisticí prostředek

Oběma rukama jej pevně vytáhněte

Vyhákněte masku ze zásuvky na čisticí prostředek, přičemž dejte pozor, abyste nezlomili háčky

T ü r

ANLEITUNG

2 Po odstránení skrutky odstráňte kryt

7 Po odstránení popruhu zložte kryt z tesnenia, aby ste sa dostali do výrobku

2 | Po odstránení skrutky odstráňte kryt

2 | Použite plochý skrutkovač pre páku a vyberte vonkajšiu svorku

7 Nasadte svorku kabeláže na stranu rúrky

8 Utiahnite svorku na rúrke pomocou nástroja

3 prostriedok, pričom dajte pozor, aby ste nezlomili háčiky

Staklena vrata

U P U T S T V O

STAKLENA VRATA | TIP 1 ALAT - 25 IMBUS KLJUČ
