MODE D'EMPLOI UBXa MINI BEHRINGER
FR Consignes de sécurité
- Veuillez dire et suiv toutes les instructions.
- Gardez l'appareil éloigné de l'eau, sauf pour les produits destinés à une utilisation en extérieur.
- Nettoyez uniquement avec un chiffon sec.
- Ne bloquez aucune ouverture de ventilation.
Installez conformément aux instructions du fabricant.
-
N'installez pas pres de sources de chaleur telles que radiateurs, grilles de chaleur, cuisinieres ou autres apparèils (y compris les amplificateurs) qui produit de la chaleur.
-
Utilisez uniquement les accessoires spécifiés par le fabricant.
- Utilise
uniquement des chariots, des supports,
des trépieds, des supports ou des tables spécifiées.
Faites attention pour éviter le renversement lors du déplacement de la combinaison chariot/appareil.
- Evitez l'installation dans des espaces confinés comme les bibliothèques.
- Ne pas placer pres de sources de flamme nue, telles que des bougies allumées.
- Plage de température de fonctionnement de 5^ à 45^ (41^ à 113^)
DENI LEGAL
Music Tribe ne peut etre tenu pour responsable pour toute perte pouvant etre subie par toute personne se fiant en partie ou en totalite a toude description, photographie ou affirmation contue dans ce document. Les caractéristiques, l'apparente et d'autres informations peuvent faire l'objet de modifications sans notification.Toutes les marques apparlient a
45QukxSttGuice
Ieurs propriétaires respectifs. Midas, Klark Teknik, Lab Gruppen, Lake,
Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones et Coolaudio sont des marques ou
marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global
Brands Ltd. 2024 Tous droits réservés.
PT GARANTIE LIMITE
Pour connaitre les termes et conditions de garantie applicables,
ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet community. musictribe.com/support.
Système pour répetition
Trois VCO avec des formes d'onde saw et square
- Saw et square peuvent sonner simultanément
- Desaccordage des VCO pour un son plus riche
- Modulator en anneau disponible pour des effets métalliques
LFO à trois formes d'onde avec synchronisation de déclenchement optionnelle
- Séquenceur de mouvement pour enregistrer l'automatisation
VCF commutable deux/quatre pôles basé sur le légendaire VCF OB-Xa
- Chemin de signal entièrement analogique
-

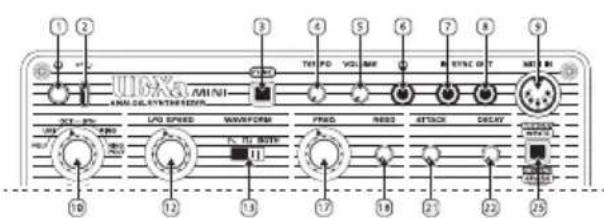

USB-C PORT - utilise ce port pour alimenter le UB-Xa Mini à partir d'une source d'alimentation USB appropriée, pourmettre à jour le firmware si nécessaire et pour contrôler le UB-Xa Mini avec USB MIDI.
-
FUNCTION BUTTON - utilise ce bouton pour acceder aux fonctions alternatives sur d'autres boutons et touches ainsi qu'aux options de menu.
- TEMPO - utilisez ce contrôle pour ajuster le tempo du séquenceur de 10 bpm à 600 bpm selon les paramètres du menu; la valeur par défaut étant de 56 bpm à 200 bpm. Le LED interne clignote pour indiquer le tempo sélectionné. Les paramètres de tempo peuvent être ajustés dans le menu correspondant.
- VOLUME - utilise ce contrôle pour ajuster le niveau de sortie de la prise casque (6).
- HEADPHONE SOCKET - utilisez cette prise jack 3,5 mm pour écouter le UB-Xa Mini avec une paire d'écouteurs appropriée. Non adaptable pour alimenter des entrées de niveau ligne équilibrées sur des consoles de mixage.
-
SYNC IN - utilisez cette prise pour synchroniser le séquenceur du UB-Xa Mini à une source de synchronisation analogue externe.
-
SYNC OUT - utilisez cette prise pour synchroniser des équipements analogiques externes au tempo du UB-Xa Mini (4).
- MIDI IN - utilisez cette prise pour contrcler le UB-Xa Mini en utilisant DIN MIDI.
- MODE SELECT - utilisez ce contrôle pour définir le mode du UB-Xa Mini : Polyphonic, Unison, Octave, Fifth, Ring Modulation ou Polyphonic Ring Modulation. Les options de Ring Modulation ne produit que des ondes carrees, donc la selection de forme d'onde par le contrôle 13 est ignoreré.
- SCALE - utilisez ce contrôle pour définir l'échelle du UB-Xa Mini de 32^ à 1^ .
- LFO SPEED - utilisez ce contrôle pour regler la vitesse du LFO de 0.2Hz à 20Hz .
-
WAVEFORM - utilisez cet interrupteur pour selectionner la forme d'onde du VCO: sawtooth, square ou les deux.
-
PWM MOD - utilise ce contrôle pour régler la profondeur de la modulation de largeur d'impulsion lorsque la forme d'onde carree ou les deux sont selectionnées. Si le LFO est eteint, le contrôle ajuste la largeur d'impulsion manuellement.
- FREQ MOD - utilisez ce contrôle pour régler la profondeur de la modulation de fréquence des VCO par le LFO.
- DETUNE - utilise ce contrôle pour désaccorder les VCO les uns par rapport aux autres pour un son plus riches.
- FREQ - utilisez ce contrôle pour définir la fréquence de coupure du VCF.
- RES(ONANCE) - utilisez ce contrôle pour regler la résonance du VCF, ce qui mettra en evidence les fréquences autour de la coupure. Le filtre ne s'auto-oscille pas à des réglages de résonance plus élevés.
40 41@ck9tBt Guide
UB-Xa MINI Réglages
- ENV - utilise ce contrôle pour régler la profondeur de la modulation du VCF par le générateur d'enveloppe.
- MOD - utilisez ce contrôle pour régler la profondeur de la modulation du VCF par le LFO.
- ATTACK - utilisez ce contrôle pour régler le temps d'attaque du générateur d'enveloppe, de 1 ms à 5 s.
- DECAY - utilisez ce contrôle pour regler le temps de déclin du générateur d'enveloppe, de 4 ms à 30 s.
- SUSTAIN - utilisez ce contrôle pour regler le niveau de maintain du générateur d'enveloppe.
- RELEASE - utilise ce contrôle pour régler le temps de relâchement du générateur d'enveloppe, de 4 ms à 20 s.
-
MEMORY/WRITE - maintenez ce bouton pour selectionner une nouvelle mémoire de séquence, en conjunction avec les touches 28-37; ou avec FUNC (3) pour écrire la séquence.
-
RECORD/ERASE - utilise ce bouton pour configurer l'enregistrement du séquenceur; ou avec FUNC (3) pour effacer la séquence actuelle. Si la séquence n'est pas sauvégardée, le tampon sera effacé. Le séquenceur doit être en cours d'exécution pour effacer.
- PLAY/ACTIVE - utilise ce bouton pour lire la séquence sélection ; ou avec FUNC (3) pour activer ou désactiver des étapes de la séquence. Les étapes actives sont indiquées par les LEDs dans les touches du clavier.
- CLEAR ACTIVE STEP - utilisez cette touche pour annuler la seLECTION de l'etape active par le bouton 27 et revenir à la forme originale de la séquence. Utilisée également pour selectionner la mémoire 1.
-
CLEAR ALL - utilise ce bouton pour effacer tout le tampon du séquenceur. Utilisé également pour sélectionner la mémoire 2.
-
SCALE 1/1 - Le séquenceur et l'arpeggiator fonctionneront au tempo sélectionné. Utilisé également pour selectionner la mémoire 3.
- SCALE 1/2 - Le séquenceur et l'arpeggiator fonctionneront à la moitié du tempo sélectionné. Utilisé également pour sélectionner la mémoire 4.
- SCALE 1/4-Le sequencer et l'arpeggiator fonctionneront au quart du tempo selectionné. Utilise également pour selectionner la mémoire 5.
- METRONOME - utilisez cette touche pour activer ou désactiver le métronome lors de l'enregistrement de séquences. Utilisée également pour selectionner la mémoire 6.
- STEP TRIGGER - force un re-declenchement de l'enveloppe à chaque nouvelle étape de séquence. Ne fonctionne pas en mode Freestyle. Utilisé également pour sélectionner la mémoire 7.
- FREESTYLE - utilisez cette touche pourmettre le séquenceur en mode
d'enregistrement en temps réel. Utilisée également pour sélectionner la mémoire 8.
- MOTION SEQUENCE ON/ OFF - utilisez cette touche pour permettre l'enregistrement en temps réel des changements de contrôle dans une séquence une fois les notes enregistrées. Veuillez noter que la résonance du VCF, le tempo et la forme d'onde du VCO ne peuvent pas être enregistrés dans une séquence de mouvement. Utilisée également pour sélectionner la mémoire 9.
- MOTION SEQUENCE SMOOTH - utilisez cette touche pourisser les changements de contrôle enregistrés dans une série de mouvement. Lorsque Smooth est désactiver, la série de mouvement passera entre les étapes. Utilisee également pour selectionner la mémoire 10.
- MOTION SEQUENCE CLEAR - utilisez cette touche pour effacer une sequence de mouvement qui a ete enregistrree.
42 438 Biclt Guide
UB-Xa MINI Réglages
- 4 POLE - utilisez cette touche pour selectionner la pente à 4 pôles pour le VCF. Si le LED n'est pas allumé, le VCFaura une pente à 2 pôles.
- LFO SINE - utilisez cette touche pour selectionner une once sinusoidale pour le LFO.
- LFO SAW - utilisez cette touche pour selectionner une once en dents de scie pour le LFO.
- LFO SQUARE - utilisez cette touche pour selectionner une onde carrée pour le LFO.
- LFO TRIGGER SYNC - utilisez cette touche pour selectionner la synchronisation de déclenchement du LFO, qui réinitialise le LFO à chaque nouvelle touche jouée lorsqu'il est opérationnel.
UTILISATION DU SEQUENCEUR
Utilisez le contrôle 10 pour selectionner Polyphonic ou Unison
- Maintenez le bouton FUNC (3) et le bouton PLAY/ACTIVE (27) et utilisez les touches blanches pour selectionner le nombre d'étapes dans le motif en déplacant un doigt de la première à la dernière. Notez que vous pouvez commencer et terminer sur n'importe qu'elle touche, tant que la dernière touche est plus haute que la première.
Si youssouhaitezutiliser le metronome,selectionnez-le enappuyant sur FUNC suivi de Metronome (touche 33)
- Il y a deux façon de démarrer votre séquence: si vous voulez définir votre première note, appuyez sur RECORD (26) et jouez la première note. Le séquenceur commencerà fonctionner et le métronome (si sélectionné) jouera sur les temps forts. Alternativement, appuyez sur PLAY (27) et RECORD (26) ensemble et la séquence démarrera immédiatement.
- Une fois que le séquenceur est en cours d'exécution, vous pouvez journ les notes comme nécessaire. Elles seront automatiquement quantifiées à l'étape la plus proche.
- En mode PLAY, vous pouvez effacer la série actuelle en maintainant FUNC et en appuyant sur ERASE (26).
Lorsque you've terminé l'enregistrement, appuyez sur PLAY (27) pour arreter le séquenceur. Maintenez le bouton FUNC et appuyez sur WRITE (25) suivi d'une touche entre 28 et 37 pour écrire dans les mémoires 1-10. Notez que les paramètres de contrôle ne sont pas sauvégardés.
UTILISATION DE FREESTYLE DANS LE SEQUENCEUR
À tout moment pendant la programmation d'une série, vous pouvezmaintir le bouton FUNC et appuyer sur la touche 35 pour enter en mode Freestyle.Dans ce mode, la quantification est desactivée et le séquenceur enregistrra effectivement votre entree en temps réel.Répéter FUNC et 35 revient à la programmation quantifiée,et toute note tombant entre les étapes sera perdue,a moins que vous ne reactiviez Freestyle.
44 45ddick/taird Guide
UTILISATION DU SEQUENÇAGE DE MOUVEMENT DANS LE SEQUENCEUR
Pendant l'enregistrement d'une série, maintainir le bouton FUNC et appuyer sur Motion Sequence On/Off (touche 36) vous permet d'enregistrer le mouvement de n'importe lequel des contrôle du UB-Xa Mini (sauf Scale, Mode, Waveform et Resonance) comme partie de la série. Notez que les paramètres de contrôle de base ne sont pas stockés. Appuyer sur FUNC et Smooth (touche 37) interpôle les valeurs pour lisser vos ajustements, sinon elles changeront brusquement avec les étapes de la série. Pour effacer votre série de mouvement, appuyez sur FUNC et CLEAR (touche 38).
Le UB-Xa Mini a des fonctions de menu accessibles en l'allumant tout en maintainant différents boutons :
(3)-Restauser les parametes d'usine. Appuyez sur Record (27) pour restaurer, Play (28) pour annuler.
RECORD (27) & FUNC (3) - Initier la calibration manuelle du VCO.
MEMORY/WRITE (26) & RECORD (27) & PLAY (28) & FUNC (3) - initier la mise à jour du firmware depuis l'application SynthTribe.
MEMORY/WRITE (26) & KEYBOARD - selectionner le canal de reception MIDI de 1 à 16. Appuyez sur RECORD (27) pour sauvegarder et quitter.
RECORD (27) & KEYBOARD - selectionner le canal de transmission MIDI de 1 à 16. Appuyez sur RECORD (27) pour savegarder et quitter.
FUNC (3) & CLES
En appuyant sur FUNC lors de la mise sous tension du UB-Xa MINI vous pouvez régler les paramètres suivants :
| N° de clé Action |
| 1 | La mise hors tension automatique, UB-Xa MINI s'éteindra après deux heures sans activités (LED allumée). |
| 2 | Synchronisation de la polarité de l'horloge. Basculez entre la montée et la baisse. La LED allumée indique une chute; off indique une élevation. |
| 3 | Synchronisez la polarité de l'horloge. Basculez entre la montée et la baisse. La LED allumée indique une chute; off indique une élevation. |
| 4 | Tempo Band. Basculez entre large (10 - 600 bpm, LED éteinte) et étroit (56 - 240 bpm, LED allumée). |
| 5 Source d'horloge interne. |
| 6 Source d'horloge DIN MIDI. |
| 7 Source d'horloge : USB MIDI. |
| 8 Synchronisation externe de la source de l'horloge. |
| 91 p. | |
| 10 2 ppqn. | |
| 11 24 ppqn. | |
| 12 48 ppqn. | |
| 13 | MIDI Rx On/Off - lorsque MIDI Rx est ON le UB-Xa MINI receive des messages MIDI note on/off d'un pérophérique MIDI externe, même si le séquenceur est en cours d'exécution. Lorsqu'il est déactivé, ces messages ne seront pas reçus. |
FR
4647@ckBnRnGuie
| N° de dé Action |
| 14 | Déclencheur d'enveloppe. Basculez entre le déclencheur multiple (LED allumée) ou le redéclenchement (LED éteinte). |
| 15 Remarque Type d'insert : Faible priorité (LED allumée) |
| 16 Remarque Type d'insert : Haute priorité (LED allumée) |
| 15/16 (F#) | Remarque Type d'insertion : Le plus proche (les deux LED éteintes) ou le dernier (les deux LED allumées) |
La sélection de Retrigger provoquera le redéclenchement de l'enveloppe à partir de zéro à chaque nouvelle pression sur une touche; Multi-trigger démarrera un nouveau cycle d'enveloppe à partir du point où l'ancienne a atteint lorsqu'une nouvelle touche est enforcée.
UB-Xa MINI Mise en oeuvre
E tape 3:Mise en oeuvre
APERCU
Ce guide de démarrage vous aidera à configurer votre UB-Xa Mini et vous désentera brievement ses fonctionnalités.
CONNEXION
Pour connecter le UB-Xa Mini à votre système, veuillez consulter le guide de connexion plus haut dans ce document.
CONFIGURATION DU LOGICIEL
Le UB-Xa Mini est un périphérique MIDI compatible avec la classe USB, et aucune installation de pilote n'est donc nécessaire. Le UB-Xa Mini ne nécessite aucun pilote supplémentaire pour fonctionner avec Windows et MacOS.
CONFIGURATION MATERIELLE
Effectuez toutes les connexions dans toute système. Gardez l'UB-Xa Mini hors tension lorsque vous effectuez des connexions.
Assurez-vous que votre amplification est baisse.
Allumez le UB-Xa Mini avant d'allumer les amplificateurs de puissance et eteignez-le en dernier. Cela aidera a eviter d'endommager vos haut-parleurs.
TEMPS D'ÉCHAUFFEMENT
Nous vous recommendons de laisser 15 minutes ou plus a l'UB-Xa Mini pour se rechauffer avant I'enregistrement ou la performance en direct. (Plus longtemps s'il a eté ramén du froid.) Cela permettra aux circuits analogiques de précision d'atteindre leur température de fonctionnement normale et leurs performances régles.
MISE A JOUR DU MICROLOGICIEL
Veuiliez consulter régulierement le site Web de behringer.com pour toute mise à jour de l'application Behringer SYNTHTRIBE. L'application recherche le dernier firmware et peutmettre à jour le UB-Xa Mini; ainsi que de permettre I'acces à des fonctions supplémentaires lorsqu'elles sont disponibles.
48 49@ck/8nt Guide

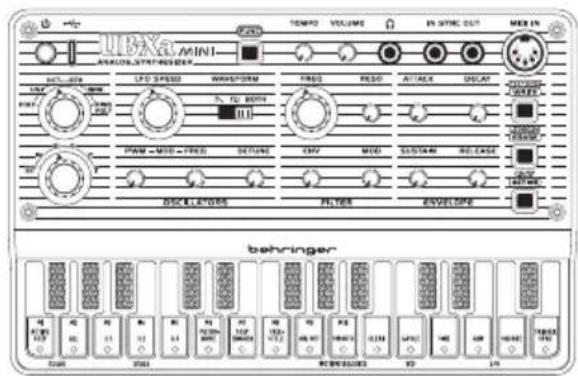

UB-Xa MINI Bedienelemente
DE Schritt 2: Bedienelemente
DE
50 51QuickStart Guide
UB-Xa MINI Bedienelemente
DE Schritt 2: Bedienelemente
-
Averias. En el caso de que no existe un distribuidor Music Tribe en las immediaciones, puisce ponneré en contacto con el distribuidor Music Tribe de su pais, que encontrará bajo el partirado "Support" de unsere páginaweb musictribe.com. En caso de qu súa Pais no aparezca en es listado, Accreda a la sección "Online Support' (que también encontrará bajo el partirado "Support" de这是我们(pagina web) y compruebe si su problema aparece descrito y solucionado alI. De forma alternatively,enviños a través de la pagina web una solicitud online de soporte en periodo de garantía ANTES de devolvernos el aparato.
-
Conexiones de corriente.
Antes de enchufar este aparea a una calidad de corriente, aseguirse de que dicha calidad sea del voltaje adecuado para su Modelo concreto.
En caso de que deba sustituiar un fusible quemado, deben hacer por(other de identicas specifications, sin exception.
-
Enregistrez-vous en ligne.
Prenze le temps d'enregistre toute produit Music Tribe aussi vite que possible sur le site Internet musictribe.com. Le fait d'enregistre le produit en ligne nous permet de gérer les réparations plus rapidement et plus efficacement.
Prenze également le temps de dire les termes et conditions de notre garantie.
- Dysfonctionnement. Si
vous n'avez pas de revendeur Music Tribe présde chez vous,contactez le distributeur Music Tribe de
votre pays: consultez la liste des
distributeurs de votre pays dans
la page "Support" de notre site
Internet musicrotribe.com. Si vos
pays n'est pas dans la liste,essayez de
resoudre votre probleme avec
notr' aide en ligne' que vous
trouverez également dans la section
"Support" du site musicrotribe.
com. Vous pouvè également
nous faire parvenir directement
vos demande de réparation sous
garantie par Internet sur le site
musicrotribe.com AVANT de nous
renvoyer le produit.
- Raccordement au secteur. Avant de rétier cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l'appareil. Veillez à remplancer les fusibles uniquement par des modèles exactement de même taïle et de même valeur électrique — sans aucune exception.
