| 产品类型 | 模拟合成器 |
| 品牌 | Behringer |
| 型号 | UBXa MINI |
| 电源 | USB-C (5V直流) |
| VCO数量 | 3 |
| VCO波形 | 锯齿波、方波或两者同时 |
| 环形调制 | 有（环形调制） |
| 滤波器（VCF） | 模拟，可切换2/4极，基于OB-Xa |
| LFO | 3种波形：正弦波、锯齿波、方波 |
| 内置音序器 | 有，带运动记录和自由模式 |
| 复音模式 | 模式：复音、齐奏、八度、五度、环形调制 |
| MIDI连接 | DIN MIDI输入和USB MIDI |
| 模拟同步 | 同步输入和输出 |
| 耳机输出 | 3.5mm插口 |
| 速度范围 | 10-600BPM（宽模式）或56-240BPM（窄模式） |
| LFO范围 | 0.2Hz至20Hz |
| 工作温度 | 5°C至45°C |
| 清洁 | 仅用干布 |
| 安全须知 | 不要接触水，不要安装在热源附近 |
| 保修 | 有限保修，详见musictribe.com/support |
常见问题 - UBXa MINI BEHRINGER
用户关于以下问题的提问 UBXa MINI BEHRINGER
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 合成器 免费PDF格式！查找您的手册 UBXa MINI - BEHRINGER 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 UBXa MINI 品牌 BEHRINGER.
用户手册 UBXa MINI BEHRINGER
1.请阅读，保存，遵守所有的说明，注意所有的警示。
2.请勿在靠近水的地方使用本产品。
3.请用于布清洁本产品。
4.请只使用厂家指定的附属设备和配件。不要堵塞任何通风口，按照制造商的说明进行安装
5.请只使用厂家指定的或随货销售的手推车，架子
三角架，支架和桌子等。若使用手推车来搬运设备，请注意安全放置设备，以避免手推车和设备倾倒而受伤。
6. 请勿安装在密闭空间如书柜或类似装置。
7.请勿将本产品安装在热源附近，如暖气片，炉子或其它产生热量的设备（包括功放器）。产品上不要放置裸露的火焰源，如点燃的蜡烛。
8.如果液体流入或异物落入设备内，设备遭雨淋或受潮，设备不能正常运作或被摔坏等，设备受损需进行维修时，所有维修均须由合格的维修人员进行维修。
法律声明
对于任何因在此说明书提到的全部或部份描述、图片或声明而造成的损失MusicTribe不负任何责任。技术参数和外观若有更改，恕不另行通知。所有
的商标均为其各自所有者的财产。Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones and Coolaudio 是 Music Tribe Global Brands Ltd. 公司的商标或注册商标。⑤ Music Tribe Global Brands Ltd. 2024版权所有。
保修条款
有关音乐集团保修的适用条款及其它相关信息，请登陆community.musictribe.com/support网站查看完整的详细信息。
1010KekSht Guide
UB-Xa MINI Hook-up
EN Step 1: Hook-Up
Paso 1: Conexión
Etape 1: Connexions
DE Schritt 1: Verkabelung
Passo 1: Conexoes
Passo 1:Allacciare
Stap 1: Aansluiten
Steg 1: Anslutning
Krok 1: Podlączeni
IPSteTJF1:FFKAAFT
第一步：连接应用
Studio System
一元之日
一元之日
一元之日
一元之日
一元之日
一元之日
一元之日
128 129 Start Guide
一念不使用
一念不释
MEMORY/WRITE (26) & 卡一朴一

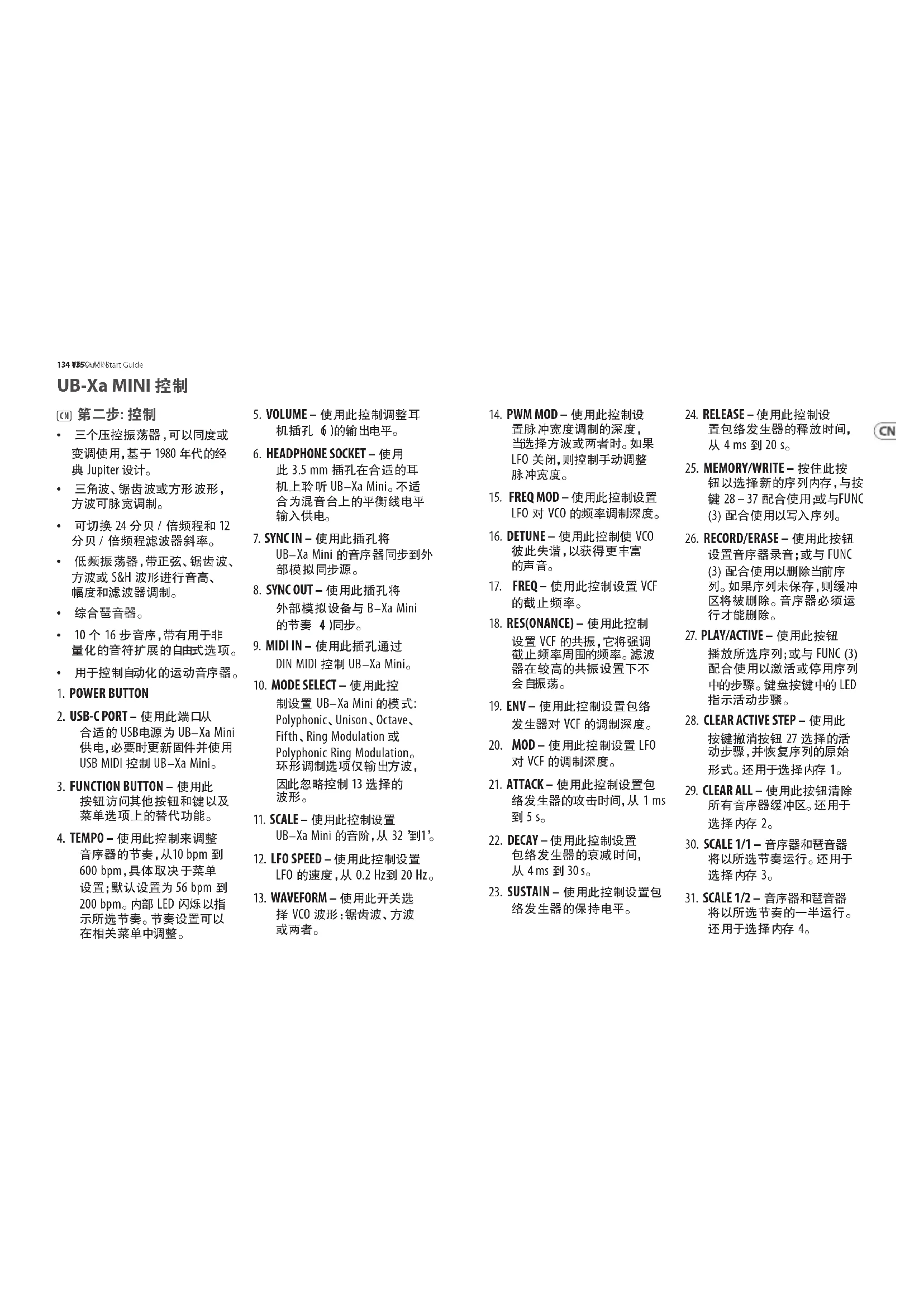

三个压控振荡器，可以同度或变调使用，基于1980年代的经典Jupiter设计。
- 三角波、锯齿波或方形波形，方波可脉宽调制。
- 可切换24分贝/倍频程和12分贝/倍频程滤波器斜率。
- 低频振荡器，带正弦、锯齿波、方波或S&H波形进行音高、幅度和滤波器调制。
- 综合琶音器。
10个16步音序，带有用于非量化的音符扩展的自由式选项
- 用于控制自动化的运动音序器。
1. POWER BUTTON
- USB-C PORT - 使用此端口从合适的USB电源为UB-Xa Mini供电，必要时更新固件并使用USB MIDI控制UB-Xa Mini。
- FUNCTION BUTTON - 使用此按钮访问其他按钮和键以及菜单选项上的替代功能。
-
TEMPO - 使用此控制来调整音序器的节奏，从10bpm到600bpm，具体取决于菜单设置；默认设置为56bpm到200bpm。内部LED闪烁以指示所选节奏。节奏设置可以在相关菜单中调整。
-
VOLUME - 使用此控制调整耳机插孔 的输出电平。
- HEADPHONE SOCKET - 使用此 3.5mm 插孔在合适的耳机上聆听UB-Xa Mini。不适合为混音台上的平衡线电平输入供电。
7.SYNCIN-使用此插孔将UB-XaMini的音序器同步到外部模拟同步源。
8.SYNCOUT-使用此插孔将外部模拟设备与B-Xa Mini的节奏4）同步。 - MIDIN-使用此插孔通过DINMIDI控制UB-XaMini。
- MODE SELECT - 使用此控制设置 UB-Xa Mini 的模式: Polyphonic、Unison、Octave、Fifth、Ring Modulation 或 Polyphonic Ring Modulation。环形调制选项仅输出方波，因此忽略控制 13 选择的波形。
- SCALE - 使用此控制设置 UB-Xa Mini 的音阶，从 32 到 1。
-
LFO SPEED - 使用此控制设置 LFO的速度，从 0.2Hz 到 20Hz 。
13.WAVEFORM-使用此开关选择VCO波形：锯齿波、方波或两者。 -
PWM MOD - 使用此控制设置脉冲宽度调制的深度，当选择方波或两者时。如果LFO关闭，则控制手动调整脉冲宽度。
- FREQ MOD - 使用此控制设置 LFO 对 VCO 的频率调制深度。
16.DETUNE-使用此控制使VCO彼此失谐，以获得更丰富的声音。 - FREQ - 使用此控制设置 VCF 的截止频率。
- RES(ONANCE) - 使用此控制设置 VCF 的共振，它将强调截止频率周围的频率。滤波器在较高的共振设置下不会自振荡。
19.ENV-使用此控制设置包络发生器对VCF的调制深度。 - MOD - 使用此控制设置 LFO 对 VCF 的调制深度。
- ATTACK - 使用此控制设置包络发生器的攻击时间，从 1ms 到 5s 。
- DECAY-使用此控制设置包络发生器的衰减时间，从4ms到 30s
- SUSTAIN - 使用此控制设置包络发生器的保持电平。
24.RELEASE-使用此控制设置包络发生器的释放时间，从 4ms 到 20~s
25. MEMORY/WRITE - 按住此按钮以选择新的序列内存，与按键 28-37 配合使用；或与 FUNC(3) 配合使用以写入序列。
26. RECORD/ERASE - 使用此按钮设置音序器录音；或与 FUNC(3) 配合使用以删除当前序列。如果序列未保存，则缓冲区将被删除。音序器必须运行才能删除。
27. PLAY/ACTIVE - 使用此按钮播放所选序列；或与 FUNC(3)配合使用以激活或停用序列中的步骤。键盘按键中的LED指示活动步骤。
28. CLEAR ACTIVE STEP - 使用此按键撤消按钮 27 选择的活动步骤，并恢复序列的原始形式。还用于选择内存 1。
29. CLEAR ALL - 使用此按钮清除所有音序器缓冲区。还用于选择内存2。
30. SCALE 1/1-音序器和琶音器将以所选节奏运行。还用于选择内存3。
31. SCALE 1/2-音序器和琶音器将以所选节奏的一半运行。还用于选择内存4。
136 137QukkStart Guide
UB-Xa MINI控制
- SCALE 1/4- 音序器和琶音器将以所选节奏的四分之一运行。还用于选择内存5。
33.METRONOME-使用此按键在录制序列时打开或关闭节拍器。还用于选择内存6。 - STEP TRIGGER - 在每个新序列步骤中强制重新触发包络。在自由模式下不起作用。还用于选择内存7。
- FREESTYLE - 使用此按键将音序器置于实时录音模式。还用于选择内存8。
- MOTION SEQUENCE ON/OFF - 使用此按键允许在录制音符后实时录制控制变化到序列中。请注意，VCF Resonance、Tempo 和 VCO waveform 不能录制到运动序列中。还用于选择内存 9。
- MOTION SEQUENCE SMOOTH - 使用此按键平滑录制到运动序列中的控制变化。当平滑关闭时，运动序列将在步骤之间跳跃。还用于选择内存10。
- MOTION SEQUENCE CLEAR - 使用此按键清除已录制的运动序列。
39.4POLE-使用此按键选择VCF的4极斜率。如果LED未亮，则VCF将具有2极斜率。
40. LFO SINE - 使用此按键为 LFO 选择正弦波。
41. LFO SAW - 使用此按键为 LFO 选择锯齿波。
42. LFO SQUARE - 使用此按键为LFO 选择方波。
43. LFO TRIGGER SYNC - 使用此按键选择 LFO Trigger Sync, 在每次新键按下时重置 LFO。
使用 SEQUENCER
- 使用控制器10选择Polyphonic或Unison
- 按住 FUNC 按钮 (3) 和 PLAY/ACTIVE 按钮 (27), 并使用白色按键通过从第一个按键移动到最后一个按键来选择模式中的步数。请注意, 您可以从任何按键开始和结束, 只要最后一个按键高于第一个按键。
如果您想使用节拍器，请按FUNC，然后按Metronome(键33)选择它 - 有两种方法可以启动您的序列：如果您想定义第一个音符，请按RECORD(26)并播放第一个音符。音序器将开始运行，并且节拍器如果选择将在四分之一音符上播放。或者，同时按下PLAY(27)和RECORD(26)，序列将立即运行。
一旦音序器运行，您可以根据需要播放音符。它们将自动量化到最近的步。 -
在播放模式下，您可以通过按住 FUNC 并按 ERASE (26) 删除当前序列。
-
完成录制后，按PLAY(27)停止音序器。按住FUNC按钮并按WRITE(25)，然后按键28到37之间的一个键写入到内存1-10。请注意，控制设置不会被保存。
在编程序列的任何时候，您可以按住FUNC按钮并按下键35进入自由模式。在此模式下，量化被关闭，音序器将有效地实时记录您的输入。重复FUNC和35返回量化编程，任何落在步之间的音符将丢失，除非您重新打开自由模式。
138 139QukkStart Guide
在 SEQUENCER 中使用运动排序
在录制序列时，按住 FUNC 按钮并按下 Motion Sequence On/Off（键 36），允许您将 UB-Xa Mini 的任何控制除 Scale、Mode、Waveform 和 Resonance 外的运动录制为序列的一部分。请注意，基础控制设置不会被存储。按 FUNC 和 Smooth（键 37）插值值以平滑您的调整，否则它们将随序列步骤突然改变。要清除运动序列，请按 FUNC 和 CLEAR（键 38）。
菜单功能
UB-Xa Mini 具有通过按住不同按钮启动时访问的菜单功能：
MEMORY/WRITE(26)&FUNC(3)-恢复出厂参数。按Record(27)恢复，按Play(28)取消。
RECORD(27)&FUNC(3)-启动手动VCO校准。
MEMORY/WRITE(26)&RECORD(27)&PLAY(28)&FUNC(3)-从SynthTribe应用程序启动固件更新。
MEMORY/WRITE(26)&键盘一从1到16选择MIDI接收通道。按RECORD(27)保存并退出
RECORD(27)&键盘-从1到16选择MIDI传输通道。按RECORD(27)保存并退出。
FUNC(3) & 钥匙
在启动UB-XaMINI时按FUNC可以设置以下参数：
| 钥匙编号 行动 | |
| 1 | 自动关机,UB-Xa MINI将在两小时无活动后关机(LED亮)。 |
| 2 | 同步时钟极性。在上升和下降之间切换。LED亮表示坠落熄灭表示上升。 |
| 3 | 时钟极性同步。在上升和下降之间切换。LED亮表示坠落熄灭表示上升。 |
| 4 | 节奏乐队。在宽10-600bpm,LED关闭)和窄$6-240bpm,LED亮)之间切换。 |
| 5 | 时钟源内部。 |
| 6 | 时钟源DIN MIDI。 |
| 7 | 时钟源USB MIDI。 |
| 8 | 时钟源外部同步。 |
| 91个百分点。 | |
| 102 PPQN。 | |
| 11 | 24 PPQN。 |
| 12 | 48 ppqn。 |
| 13 | MIDI Rx开/关-当MIDI Rx开启时,UB-Xa MINI将接收来自外部MIDI设备的MIDI音符开/关消息,即使音序器正在运行。当它关闭时,将不会收到这些消息。 |
CN
140141XuukkStart Guide
| 钥匙编号 行动 | |
| 14 | 信封触发器。在多次触发 LED亮起 或重新触发 LED熄灭)之间切换。 |
| 15 注意:插入类型:低优先级 LED亮) | |
| 16 注意:插入类型:高优先级 LED亮) | |
| 15/16 (#) | 注意:插入类型:最近插入类型 两个 LED都关闭)或最后一个 两个 LED都打开) |
选择重新触发将导致包络在每次新键按下时从零点重新触发；多触发器将从按下新键时旧键到达的点开始新的包络循环。
UB-Xa MINI使用
第三步：使用
概述
要将UB-Xa Mini连接到您的系统，请参阅本文档前面的连接指南。
软件设置
UB-Xa Mini是符合USB类标准的MIDI设备，因此无需安装驱动程序。UB-Xa Mini不需要任何其他驱动程序即可在Windows和MacOS上使用。
硬件设置
建立系统中的所有连接。进行任何连接时，请关闭UB-Xa Mini电源
确保您的放大效果已调低。
在打开任何功率放大器之前打开UB-Xa Mini，最后将其关闭。这将有助于防止损坏您的扬声器
预热时间
我们建议在录制或现场表演之前留出15分钟或更长时间让UB-Xa Mini热身。如果它是从寒冷中带进来的，则更长。这将使精密模拟电路有时间达到其正常工作温度和调谐性能。
固件更新
请定期查看 behringer.com 网站，了解 Behringer SYNTHTRIBE 应用程序的任何更新。该应用程序查找最新固件并可以更新 UB-Xa Mini；以及允许访问可用的其他功能。
142 143 Start Guide
| 合成器架构 | |
| 声音数量 单声道 | |
| 类型 模拟 | |
| 振荡器 | 3个VCO |
| 低频振荡器 | 1个低频振荡器 |
| VCF的 | LPF 12/24分贝/倍频程 |
| 信封 | 1个ADSR |
| 连接 | |
| 电源开关 按钮开/关 | |
| MIDI输入 | 5针DIN/16通道 |
| USB MIDI) | USB-C接口 |
| 耳机 | 3.5mmTRS,立体声,5mW32Ω |
| 同步输入和输出 | |
| USB接口 | |
| 类型 | 符合类标准的USB C |
| 支持的操作系统 | Windows 7或更高版本 |
| Mac OS X 10.10或更高版本 | |
| 卷 | |
| 控制 | 音量:0到10 |
| 控制部分 | |
| 开关 | 素材选择-32',16',8',4',2',1' |
| Poly、Uni、Oct、5th、环、环PolyFunction | |
UBXcMINI
LFO 部分
| 控制 | LFO 速度 |
| 开关 键盘)波形:锯齿波、方波波、正弦波 | |
| 振荡器部分 | |
| 控制 | 音高模组 |
| PWM 模块 | |
| 失谐 | |
| 开关 波形选择:锯齿形、方形、两者 | |
| 模拟滤波器部分 | |
| 控制 | 频率 |
| 共鸣 | |
| LFO 模组 | |
| 环境模组 | |
| Sequencer 部分 | |
| 能力 | 16个步骤,10种模式 |
| 控制 速度 | |
| 开关 | 内存写入 |
| 播放/活动 | |
| 记录/擦除 | |
| 刻度 键盘 1/2、1/2、1/4 | |
| 节拍器开/开 键盘) | |
| 步进触发器 键盘) | |
| Freestyle 键盘) | |
| 运动序列开/关 键盘) | |
| 运动序列平滑 键盘) | |
| 运动序列清除 键盘) | |
149Quick St:
| 信封部分 | |
| 控制 | A (tack) |
| D (cay) | |
| S 美国) | |
| R 租赁) | |
| 键盘和控件 | |
| 键盘 | 27、电容式触摸 |
| 电源要求 | |
| 电源连接器 | 微型 USB |
| 指示器 | 电源 LED |
| 物理的 | |
| 标准工作温度范围 | 5°C - 45°C (41°F - 113°F) |
| 尺寸 高 x 宽 x 深) | 40 x 124 x 193毫米 1.58 x 4.88 x 7.60 英寸) |
| 重量 | 0.36 公斤 0.79 磅) |
150 151 152 153 154
Patch NumberUB-Xa N
3.電源接號。乙二卡去常源□
15.丁達了正的压用使用
在也。云和確認以下：
。乙一之故障用的场合
是、必丶同丶违則定格的乙
一之交換了下：
其他的重要信息
1.在线注册。购买后，请访问我们的网站立即注册新的MusicTribe设备，使用我们简单的在线表格注册您的购买信息有助于我们更快、更有效地处理您的维修索赔。另外，请阅读我们保修的条款和条件如适用）
2.无法正常工作。如果您所在地区没有MusicTribe授权的经销商，您可以联系您所在国家/地区的MusicTribe授权履行者，其联系方式在behinger.com的支持”部分列出。如果您的国家/地区未列出，请检查您的问题是否可以通过我们的在线支持”解决，该选项也可以在behinger.com的“支持”部分找到。或者，您也可以在退回产品之前在behinger.com提交在线保修索赔。
3. 电源连接。将本设备连接电源前，清确保使用的电压正确。保险丝需要更换时，必须使用相同型号及定额的保险丝。
156 197CaAeRStart Guide
