Tipo di prodotto	Sintetizzatore analogico
Marca	Behringer
Modello	UBXa MINI
Alimentazione	USB-C (5V CC)
Numero di VCO	3
Forme d'onda VCO	Dente di sega, Quadra, o entrambi simultaneamente
Modulazione ad anello	Sì (Modulazione ad anello)
Filtro (VCF)	Analogico, commutabile 2/4 poli, basato su OB-Xa
LFO	3 forme d'onda: sinusoidale, a dente di sega, quadra
Sequencer integrato	Sì, con registrazione di movimento e modalità Freestyle
Polifonia	Modalità: Polifonico, Unisono, Ottava, Quinta, Modulazione ad anello
Connettività MIDI	DIN MIDI (IN) e USB MIDI
Sync analogico	Ingresso e uscita Sync
Uscita cuffie	Jack 3,5 mm
Intervallo di tempo	10-600 BPM (modalità larga) o 56-240 BPM (modalità stretta)
Intervallo LFO	0,2 Hz a 20 Hz
Temperatura di funzionamento	5°C a 45°C
Pulizia	Panno asciutto solo
Sicurezza	Non esporre all'acqua, non installare vicino a fonti di calore
Garanzia	Garanzia limitata, vedere musictribe.com/support

Domande frequenti - UBXa MINI BEHRINGER

Come posso alimentare il Behringer UBXa MINI?

L'UBXa MINI è alimentato tramite una porta USB-C. Utilizzare una fonte di alimentazione USB adatta (5V).

Come collegare il sintetizzatore a un computer?

Collegare la porta USB-C al computer. L'UBXa MINI viene riconosciuto come periferica MIDI di classe USB, nessun driver è necessario su Windows o macOS.

Come utilizzare il sequencer integrato?

Selezionare la modalità Polifonico o Unisono con il controllo MODE SELECT. Tenere premuto FUNC e premere PLAY/ACTIVE, quindi utilizzare i tasti bianchi per impostare il numero di passi. Premere RECORD per avviare la registrazione, suonare le note, quindi premere PLAY per fermare. Salvare tenendo premuto FUNC e premendo WRITE.

Come cancellare una sequenza?

Tenere premuto il pulsante FUNC e premere ERASE (tasto 26) per cancellare la sequenza corrente. Per cancellare tutto il buffer, utilizzare il pulsante CLEAR ALL (tasto 30).

Come cambiare il canale MIDI di ricezione?

Accendere l'UBXa MINI tenendo premuto MEMORY/WRITE (26), quindi premere il tasto della tastiera corrispondente al canale desiderato (1-16). Premere RECORD per salvare e uscire.

Come aggiornare il firmware?

Scaricare l'applicazione Behringer SYNTHTRIBE sul computer. Collegare l'UBXa MINI tramite USB, quindi accenderlo tenendo premuti MEMORY/WRITE, RECORD, PLAY e FUNC contemporaneamente per avviare la modalità di aggiornamento. Seguire le istruzioni dell'applicazione.

Quali sono le modalità di gioco disponibili?

Utilizzare il controllo MODE SELECT per passare da Polifonico, Unisono, Ottava, Quinta, Modulazione ad anello e Polifonico Modulazione ad anello. Notare che in modalità Modulazione ad anello, solo l'onda quadra è udibile.

Come pulire il sintetizzatore?

Utilizzare un panno morbido e asciutto per pulire l'apparecchio. Non utilizzare prodotti liquidi o abrasivi.

Cosa fare in caso di malfunzionamento?

Consultare prima il supporto online su musictribe.com. Se non si trova una soluzione, contattare il distributore Music Tribe del proprio paese. Prima di restituire l'apparecchio, presentare una richiesta di riparazione in garanzia online.

Come regolare il tempo?

Utilizzare il controllo TEMPO. L'intervallo dipende dall'impostazione del menu: modalità larga (10-600 BPM) o stretta (56-240 BPM). Il LED del pulsante TEMPO lampeggia al tempo selezionato.

MANUALE UTENTE UBXa MINI BEHRINGER

Istruzioni di sicurezza importanti

1. Per favore, leggere e seguire toutes le istruzioni.
2. Mantenere l'apparecchio lontano dall'acqua, tranne per i prodotti destinati all'uso all'aperto.
3. Pulire solo con un panno asciutto.
4. Non ostruire alcuna apertura di ventilazione. Installare in conformità alle istruzioni del produttore.
5. Non installare vicino a fonti di calore come termosifoni, bocchette di calore, fornelli o altri apparechi (compresi gli amplificatori) che producono calore.
6. Utilizzare solo accessori

1. Usare solo carrelli, supporti treppiedi, staffe

o tavoli specifici. Prestare attenzione per evitare il ribaltamento durante lo spostamento

67QukxStaHGuice

della combinazione carrello/apparecchio.

1. Evitare l'installazione in spazi confiscati come libérie.
2. Non posizionare vicino a fonti di fiamma nude, come candele accese.
3. Intervallo di temperatura di funzionamento da 5^ a 45^ (41^ a 113^)

DISCLAIMER LEGALE

Music Tribe non si assume

alcuna responsabilita
per eventuali danni che
possono essere subiti
da chiunque si affidi in

tutto o in parte a qualsiasi descrizione, fotografia o dichiarazione contentuta qui. Specifiche tecniche, aspetti

e autres informazioni sono soggette a modifiche alla preavviso. Tutti i marchi sono di proprietà

dei rispetti titolari.
Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer,

Bugera, Aston Microphones e Coolaudio sono marchi o marchi registrati di Music Tribe Global

Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Tutti diritti riservati.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le informazioni aggintive relative alla garanzia limitata di Music Tribe, consultrare online i dettagli completi su community. musictri.com/support.

Tre VCO con forme d'onda a dente di sega e quadra
Dente di sega e quadra possono suonare simultaneamente
- Detuning del VCO per un suono più ricco
Modulatore ad anello disponibile per effetti metallici
Tre forme d'onda LFO con trigger sync opzionale
- Sequencer di movimento per registrar l'automazione
VCF a due/quattro poli commutabile basato sul leggendario OB-Xa VCF
- Percorso del segnale tutto analogico

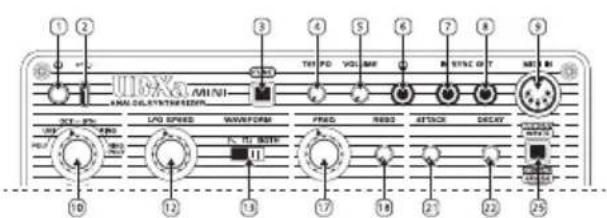

1. POWER BUTTON

1. USB-C PORT - usa esta porta per alimentare il UB-Xa Mini da una fonte di alimentazione USB adatta, per aggiornare il firmware quando necessario e per controllare il UB-Xa Mini con USB MIDI.

2. FUNCTION BUTTON - usa\ eso pulsante per accedere\ alle funzioni alternative sugli\ altri pulsanti e tasti e alle opzioni del menu.

3. TEMPO - usa quello controlo per regolare il tempo del sequencer da 10 bpm a 600 bpm a seconda delle impostazioni del menu; il default è da 56 bpm a 200 bpm. Il LED interno lampeggia perindicareiltempo selezionato.Le impostazioni del tempo possono essere regolate nel menu pertinente.
4. VOLUME - sua quello controlo per regolare il livello di uscita della presa per cuffie (6).
5. HEADPHONE SOCKET -usa\ questa presa jack da 3,5 mm per ascoltare il UB-Xa Mini con un paio di cuffe adatte. Non adatta per alimentare ingressi di linea bilanziati sui mixer.

6. SYNCIN - usa esta presa per sincronizzato il sequencer del UB-Xa Mini con una fonte di sincronizzazione analogica esterna.

7. SYNC OUT - usa esta presa per sincronizzare apparecchiature analogiche esterne con il tempo del UB-Xa Mini (4).

8. MIDI IN - usa esta presa per controllare il UB-Xa Mini usando DIN MIDI.
9. MODE SELECT - usa quello controlo per impostare la modalità del UB-Xa Mini: Polifonica, Unisono, Ottava, Quinta, Modulazione ad Anello o Modulazione ad Anello Polifonica. Le opzioni di Modulazione ad Anello emettono solo onde quadre, quando la selezione delle forme d'ondatramite il controllo 13 viene ignorata.
10. SCALE - usa quello controllo per impostare lacala del UB-Xa Mini da 32^ a 1^ .
11. LFO SPEED - usability of the control loop for impostare la velocità dell'LF0 da 0,2 Hz a 20 Hz.

12. WAVEFORM - usa quello interrupttere per selezionare la forma d'onda del VCO: dente di sega, quadra o entrambe.

13. PWM MOD - usa quello controlo per impostare la profundità della Modulazione della Larghezza degli Impulsi quando viene selezionata l'onda quadra o entrambé. Se l'LFO è spento, il controllo regola manualmente la larghezza degli impulsi.

14. FREQ MOD - usa quello controlo per impostare la profondità della modulazione di frequenza dei VCO tramite l'LFO.
15. DETUNE -usa quello controlo per disaccordare i VCO tra loro per un suono più ricco.
16. FREQ - usa"This controllo per impostare la frequenza di taglio del VCF.
17. RES(ONANCE) - sua quello controlo per impostare la risonanza del VCF, che enfatizzera le frequenze intorno alla Frequenza di taglio. Il filtrro non auto-oscilla a impostazioni di risonanza più alto.
18. ENV - usa questo controlo per impostare la profundità della modulazione del VCF tramite il generatore di involupo.

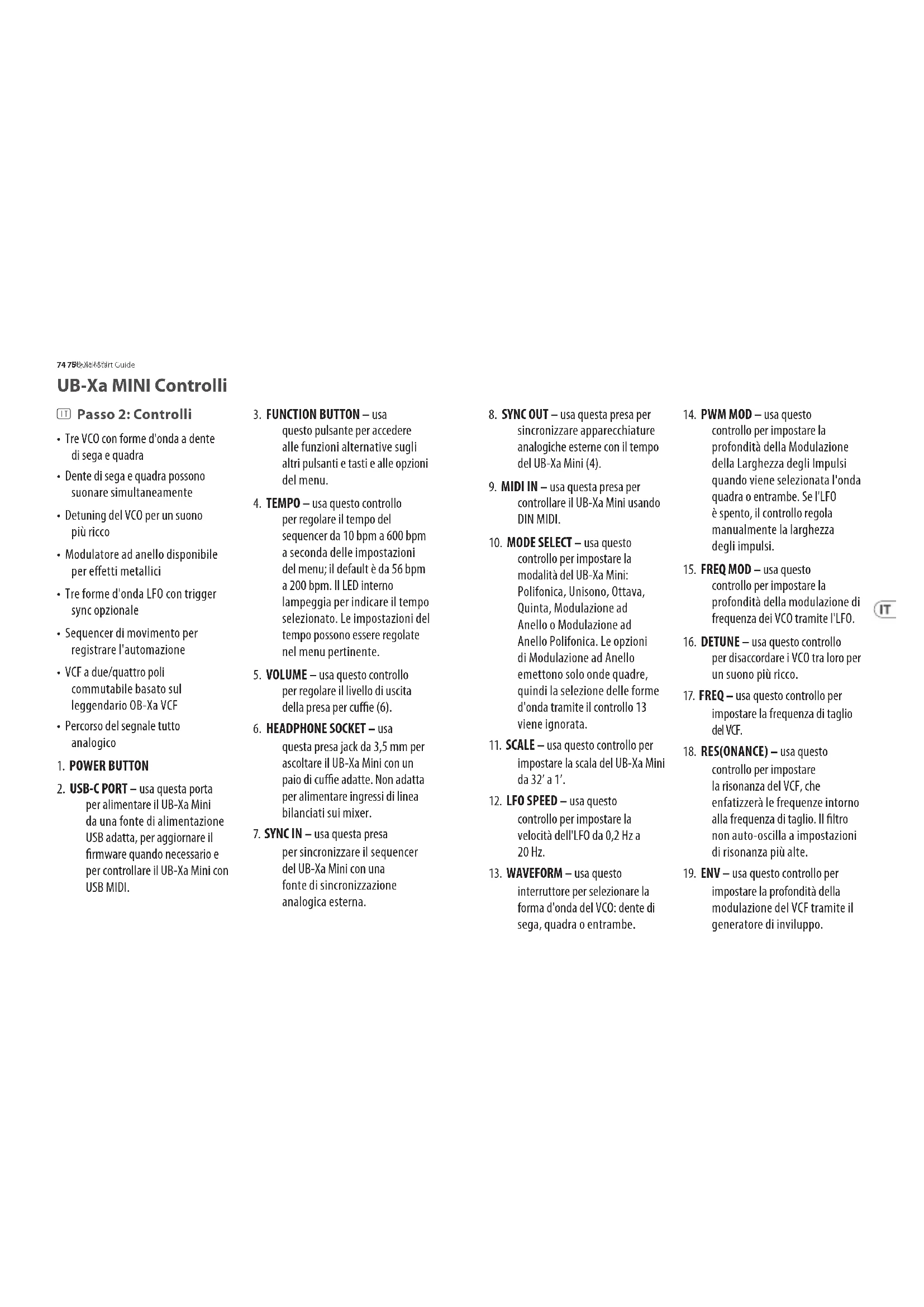

7677QuickStart Guide

UB-Xa MINI Controlli

1. MOD - usa"This controllo per impostare la profondita della modulazione del VCF tramite I'LFO.
2. ATTACK - sua quello controlo per impostare il tempo di attacco del generatore di involulppo, da 1 ms a 5 s.
3. DECAY - usa Anything to control per impostare il tempo di decadimento del generatore di inviluppo, da 4 ms a 30 s.
4. SUSTAIN -usa quello controlo per impostare il livello di sustain del generatore di involuppo.
5. RELEASE - usa quello controlo per impostare il tempo di rilascio del generatore di involuppo, da 4 ms a 20 s.

6. MEMORY/WRITE - tieni premuto quello pulsante per selezionare una nuova memoria di sequenza, insieme ai tasti da 28 a 37; o con FUNC (3) per scrivere la sequenza.

7. RECORD/ERASE - usa lo que pulsante per impostare la registrazione del sequencer; o con FUNC (3) per cancellare la sequenza corrente. Se la sequenza non viene salvata, il buffer verrà cancellato. Il sequencer deve essere in esecuzione per cancellare.

8. PLAY/ACTIVE - sua quello pulsante per riproduire la sequenza selezionata; o con FUNC (3) per attivare o disattivare i passaggi della sequenza. I passaggi attivi sono indicati dai LED nei tasti della tastiera.
9. CLEAR ACTIVE STEP - usa\ eso tasto per annullare\ la selezione del Passo Attivo\ tramite il pulsante 27 e\ ripristinare la sequenza alla sua\ forma originale. Utilizzatoanche\ per selezionare la memoria 1.

10. CLEAR ALL - usa quello pulsante per cancellare tutto il buffer del sequencer. Utilizzatoanche per selezionare la memoria 2.

11. SCALE 1/1 - II Sequencer e l'Arpegiatore funzioniario al tempo selezionato. Utilizzatoanche per selezionare la memoria 3.

12. SCALE 1/2 - Il Sequencer e l'Arpeggiatore funzereranno a metà del tempo selezionato. Utilizzatoanche per selezionare la memoria 4.
13. SCALE 1/4 - Il Sequencer e l'Arpeggiatore funzioneranno a un quarto del tempo selezionato. Utilizzatoanche per selezionare la memoria 5.
14. METRONOME - usa quello tasto per attivare o disattivare il metronomo quando registri sequenze. Utilizzatoanche per selezionare la memoria 6.

15. STEP TRIGGER - forza un re-trigger dell'inviluppo con agli nuovo passo di sequenza. Non funziona in modalità Freestyle. Utilizzatoanche per selezionare la memoria 7.

16. FREESTYLE - usa quello tasto perMETtere il sequencerin modalità di registrazione in tempo reale. Utilizzato anche per selezionare la memoria 8.

17. MOTION SEQUENCE ON/OFF -
    usa quello tasto per consentire la registrazione in tempo reale dei cambiamenti di controllo in una sequenza una volta registrate le note. Nota che VCF Resonance, Tempo e VCO waveform non possono essere registrati in una motion sequence. Utilizzatoanche per selezionare lamemoria 9.
18. MOTION SEQUENCE
    SMOOTH - usa quello tasto per uniformare i cancellamenti di controllo registrati in una motion sequence. Quando Smooth è disattivato, la motion sequence salterà tra i passaggi. Utilizzato sono per selezionare la memoria 10.
19. MOTION SEQUENCE CLEAR -
    usa quello tasto per cancellare
    una motion sequence registrata.

78796048888 Guide

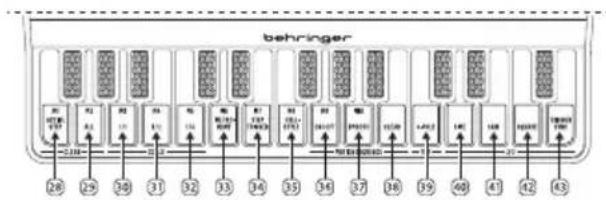

UB-Xa MINI Controlli

1. POLE - usa quello tasto per selezionare la pendenza a 4 poli per il VCF. Se il LED non è acceso, il VCF avrà una pendenza a 2 poli.
2. LFO SINE - usa quello tasto per selezionare un'onda sinusoidale per I'LFO.
3. LFO SAW - usa quello tasto per selezionare un'onda a dente di sega per l'LFO.
4. LFO SQUARE - usa quosto tasto per selezionare un'onda quadra per l'LF0.
5. LFO TRIGGER SYNC - usa\ eso tasto per selezionare il Trigger Sync dell'LFO, che resetta l'LFO con agli nuovo tasto\ suenato quando è operativo.

UTILIZZO DEL SEQUENCES

• Usa il controlo 10 per selezionare Polifonico o Unisono
  Tieni premuto il pulsante FUNC (3) e il pulsante PLAY/ACTIVE (27) e sua i tasti bianchi per selezionare il numero di passaggi nel pattern spostando un dito dal primo all'ultimo. Nota che cui iniziare e finire su qualsiastato, purché l'ultimo tasting si più alto del primo.
• Se desideri'utilizzare il metronomo, selezionale premendo FUNC seguito da Metronome (Tasto 33)
• Ci sono due modi per avviare la tua sequenza: se vuoi definire la tua primanota, premi RECORD (26) e suaona la primanota. Il sequencer iniziera a funzionare e il metronomo (se selezionato) suonerai sui quarti. In alternatively, premi PLAY (27) e RECORD (26) insieme e la sequenza iniziera immediatamente.

• Una volta che il sequencer è in esecuzione, puoi suonare le note come desiderato. Si quantizzeranno automaticamente al passaggio più vicino.

• In modalità PLAY puoi cancellare la sequenza corrente tenerdo premuto FUNC e premendo ERASE (26).

• Quando hai finito di registrar, premi PLAY (27) per fermare il sequencer. Tieni premuto il pulsante FUNC e premi WRITE (25) seguito da un tasting tra 28 e 37 per scrivere nelle memorie da 1 a 10. Nota che le impostazioni di controllo non vengono salvate.

UTILIZZO DI FRESTYLE NEL SEQUENCER

In qualsiamente lavorare programmi una sequenza, cui tenere premuto il pulsante FUNC e premere il tasto 35 per entrare in modalità Freestyle. In questa modalità la quantizzazione è disattivata e il sequencer registrarà effettivement il tuo input in tempo reale. Ripetere FUNC e 35 ritorna alla programmazione quantizzata e qualsiasinota che cade tra i passaggi verrà persa, a meno che tu non riaccendi il Freestyle.

80 81@cklnt Guide

UTILIZZO DELLA SEQUENZA DI MOVIMENTO NEL SEQUENCER

Durante la registrazione di una sequenza, tenendo premuto il pulsante FUNC e premendo Motion Sequence On/Off (Tasto 36) ti consente di registrar il movimento di qualiasi-controlled del UB-Xa Mini (eccetto Scale, Mode, Waveform e Resonance) come parte della sequenza. Nota che le impostazioni di controllo base non vengono memorizzate. Premendo FUNC e Smooth (Tasto 37) si interpolano i valori per uniformare le regolazioni, altrimenti cambieranno bruscamente con i passaggi della sequenza. Per cancellare la tua motion sequence, premi FUNC e CLEAR (Tasto 38).

FUNZIONI DEL MENU

II UB-Xa Mini ha funzioni di menu a cui si accede accendendo il dispositivo nelle tengono premuti diversi pulsanti:

Ripristina i parametri di fabbrica. Premi Record (27) per ripristinare, Play (28) per annullare.

RECORD (27) & FUNC (3) - Avvia la calibrazione manuale del VCO.

MEMORY/WRITE (26) & RECORD

(27) & PLAY (28) & FUNC (3) - avvia l'aggiornamento del firmware dall'app SynthTribe.

MEMORY/WRITE (26) & TASTIERA - selezione il canale di ricezione MIDI da 1 a 16. Premi RECORD (27) per salvare e uscire.

RECORD (27) & TASTIERA - seleziona il canale di trasmissione MIDI da 1 a 16. Premi RECORD (27) per salvare e uscire.

FUNC (3) & TASTI

Premendo FUNC durante l'accensione del UB-Xa MINI è possible impostare i seguenti parametri:

Chiave n. Azione
1	Spegnimento automatico, UB-Xa MINI si spegnerà dopo due ore di inattività (LED accesso).
2	Sincronizza la polarità dell'orologio. Alterna tra l'augento e la discesa. Il LED accesso indica la caduta; OFF indica l'augento.
3	Sincronizzazione con la polarità dell'orologio. Alterna tra l'augento e la discesa. Il LED accesso indica la caduta; OFF indica l'augento.
4	Banda Tempo. Alternare tra largo (10 - 600 bpm, LED spento) e stretto (56 - 240 bpm, LED accesso).
5	Sorgente di clock interna.
6	Sorgente di clock DIN MIDI.
7	Sorgente di clock USB MIDI.
8	Sincronizzazione esterna della sorgente dell'orologio.
9	1 pagg.
10	2 ppqn.
11	24 ppqn.
12	48 pagg.
13	MIDI Rx On/Off - quando MIDI Rx è ON, il UB-Xa MINI riceverà messaggi di on/off delle note MIDI da un dispositivo MIDI esterno,anche se il sequencer è in esecuzione. Quando è disattivato,questi messaggi non verranno riscuvuti.

82 83@kwtitn Guide

Chiaven.Azioe

14	Trigger involuppo. Alterna tra multi-trigger (LED acceso) o retrigger (LED spento).
15	Nota Tipo di inserto: Bassa priorità (LED acceso)
16	Nota Tipo di inserto: Alta priorità (LED acceso)
15/16 (Fa#)	Nota Tipo di inserimento: Più vicino (entrambi i LED spenti) o Ultimo (entrambi i LED accesi)

Selezionando Retrigger, l'inviluppo si riattivera dal punto zero ad agli nuova pressione di un tasto; Il multi-trigger aviera un nuovo ciclo di involuppo dal punto in cui quello vecchio ha raggiunto quando viene premuto un nuovo tasto.

UB-Xa MINI Iniziare

Passo 3: Iniziare

PANORAMICA

Questa guida introductiva ti aiuterà a configurare il tuo UB-Xa Mini e a introdurre brevamente le funzionalità.

CONNECTION

Per collegare lo UB-Xa Mini alsystema, consultare la guida alla connessione più indietro in quello documento.

CONFIGURAIZIONDELSOFTWARE

II UB-Xa Mini è un dispositivo MIDI conforme alla classe USB, quando non è richiesta l'installazione di driver. Il UB-Xa Mini non richiede alcun driver aggintivo per funzionare con Windows e MacOS.

CONFIGURAZIONE HARDWARE

Effettuare tutte le connessioni nel
sistema. Tenere spenta l'alimentazione
UB-Xa Mini quando si effettuano
collegamenti.

Assicurati che l'amplificazione si abbassata.

Accendere lo UB-Xa Mini prima di accendere qualiasi amplificatore di potenza e spegnerlo per ultimo. Ciò contribuià a prevenire danni agli altoparlanti.

TEMPO DI RISCALDAMENTO

Si consiglia di lasciare 15 minuti o più per consentire allo UB-Xa Mini di riscaldarsi prima della registrazione o dell'esecuzione dal vivo. (Più a lungo se è stato portato dal freddo.) Cio consentirà ai circuiti analogi di precisione di raggiungere la normale temperatura di esercizio e le prestazioni sintonizzate.

Si prega di controllare regolamente il situ Web behringer.com per eventuali aggiornamenti dell'app Behringer SYNTHTRIBE. L'appoca il firmware più recente e può aggiornare il UB-Xa Mini;或者其他 consentingire l'accesso a funzioni aggintive ove disponibili.

84 85@6ik/8rt Guide

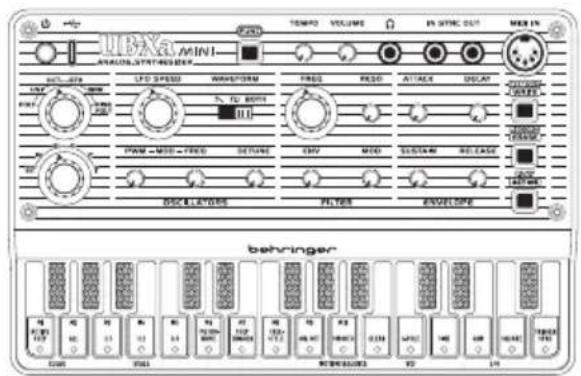

UB-Xa MINI Bediening

LStap 2: Bediening

NL

86 87@icMibir: Guide

UB-Xa MINI Bediening

LStap 2: Bediening

Informazioni importanti

1. Registratevi online. Vi invitiamo a registrar il nuovo apparecchio Music Tribe subito dopo averlo acquistato visitando musicibre.com. La registrazione dell'acquisto tramite il nostro semplice modulo online ci consente di elaborare le richieste di riparazione in modo più rapido ed efficiente. Leggeteanche i termini e le condizioni della sua garanzia, quale applicabile.
2. Malfunzionamento. Nel caso in cui il rivendatore autorizzato Music Tribe non si trovi nelle vostre vicinanza, potete contattare i Music Tribe Authorized Fulfiller per il vosto paese, eletcato in "Support" @ musictribe.com. Se la vostra nazione non è eletcata, controllate se il problema più essere risoltotramite il nostro "Online Support" che più agli essere trovato sulla "Support" @ musictribe.com. In alternatively, inviate una richiesta di garanzia online su musictribe.com PRIMA di restituito il prodotto.

3. Collegamento

al'allimentazione. Prima di collegare l'unità a una presa di corrente, assicuratevi di utilizzare la tensione di rete corretta per il modello specifico. I fusibili guasti devono essere sostituiti, nella eccenze, con fusibili dello stesso tipo e value nominale.
