Produkttyp	Analog synt
Märke	Behringer
Modell	UBXa MINI
Strömförsörjning	USB-C (5V DC)
Antal VCO	3
VCO vågformer	Sågtand, fyrkant, eller båda samtidigt
Ringmodulering	Ja (Ringmodulering)
Filter (VCF)	Analogt, omkopplingsbart 2/4 poler, baserat på OB-Xa
LFO	3 vågformer: sinus, sågtand, fyrkant
Inbyggd sequencer	Ja, med rörelseinspelning och Freestyle-lägen
Polyfoni	Lägen: Polyfon, Unison, Octave, Kvint, Ringmodulering
MIDI-anslutning	DIN MIDI (IN) och USB MIDI
Analog synk	Sync-ingång och -utgång
Hörlursutgång	3,5 mm jack
Tempointervall	10-600 BPM (brett läge) eller 56-240 BPM (smalt läge)
LFO-intervall	0,2 Hz till 20 Hz
Drifttemperatur	5°C till 45°C
Rengöring	Endast torr trasa
Säkerhet	Utsätt inte för vatten, installera inte nära värmekällor
Garanti	Begränsad garanti, se musictribe.com/support

Vanliga frågor - UBXa MINI BEHRINGER

Hur strömförsörjer jag Behringer UBXa MINI?

UBXa MINI strömförsörjs via en USB-C-port. Använd en lämplig USB-strömkälla (5V).

Hur ansluter jag synthen till en dator?

Anslut USB-C-porten till din dator. UBXa MINI känns igen som en USB MIDI-klassenhet, ingen drivrutin krävs under Windows eller macOS.

Hur använder jag den inbyggda sequencern?

Välj Polyfon eller Unison-läge med MODE SELECT-kontrollen. Håll inne FUNC och tryck på PLAY/ACTIVE, använd sedan de vita tangenterna för att ställa in antalet steg. Tryck på RECORD för att starta inspelning, spela noterna, tryck sedan på PLAY för att stoppa. Spara genom att hålla FUNC och trycka på WRITE.

Hur raderar jag en sekvens?

Håll inne FUNC-knappen och tryck på ERASE (tangent 26) för att radera den aktuella sekvensen. För att radera hela bufferten, använd CLEAR ALL-knappen (tangent 30).

Hur ändrar jag mottagnings-MIDI-kanal?

Slå på UBXa MINI med MEMORY/WRITE (26) intryckt, tryck sedan på tangenten som motsvarar önskad kanal (1-16). Tryck på RECORD för att spara och avsluta.

Hur uppdaterar jag firmware?

Ladda ner Behringer SYNTHTRIBE-applikationen till din dator. Anslut UBXa MINI via USB, slå sedan på den med MEMORY/WRITE, RECORD, PLAY och FUNC intryckta samtidigt för att starta uppdateringsläget. Följ applikationens instruktioner.

Vilka spellägen finns tillgängliga?

Använd MODE SELECT-kontrollen för att växla mellan Polyfon, Unison, Octave, Kvint, Ringmodulering och Polyfon ringmodulering. Observera att i ringmoduleringsläge är endast fyrkantsvågen hörbar.

Hur rengör jag synthen?

Använd en mjuk, torr trasa för att rengöra enheten. Använd inte flytande eller slipande medel.

Vad gör jag vid funktionsfel?

Konsultera först online-supporten på musictribe.com. Om du inte hittar en lösning, kontakta Music Tribe-distributören i ditt land. Innan du returnerar enheten, skicka in en begäran om garantireparation online.

Hur ställer jag in tempot?

Använd TEMPO-kontrollen. Intervallet beror på menyinställningen: brett läge (10-600 BPM) eller smalt läge (56-240 BPM). LED-lampan på TEMPO-knappen blinkar i det valda tempot.

BRUKSANVISNING UBXa MINI BEHRINGER

1. Vänligen lös och folj alla instruktioner noggrant.
2. Häll apparaten borta frän vatten, forutom für otomhusprodukter.
3. Rengör endast med entortrasa.
4. Blockerainte nágraventilationsöppninger.Installera enlittilverkarens anvisinngar.
   5.Installera inte nara naagra varmekallor som element, varmeregistrar,

spisar aller andra apparater (inklusive forstarkare) som genererar varme.
6. Anvand endast tillbehor som anges av tilverkaren.

stativ, fsten erler bord.
Var forsiktig for att undvika att vagnen/ apparatkombinationen tippar när den flyttas.
8. Undvik installation i trangu utrymmen som bokhyllor.
9. Placera ante nara oppen
laga, sāsam tānda jus.
10. Driftstemperaturomrade 5^ till 45^ (41^ till 113^)

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar for nagen frolust som kan drabbas av nagen person som helt eller delvis forlitar sig pa nagen beskrivning, fotografi erlluttalande som finns har. Tekniska speificationer, utseenden och annan information kan andras atan foregaende meddelande.
Alla varumarken tillhorespetive agare.
Midas, Klark Teknik,
Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic.

TC Helicon, Behringer, Bugera, Aston Microphones och Coolaudio ar varumärken ell er registrarade varumärken som tilhör Music Tribe Global Brands Ltd. Music Tribe Global Brands Ltd. 2024 Alla Rattigheter reserverade.

BEGRANSAD GARANTI

Förtillampliga garantivillkor och yttterligare information om Music Tribes begränsade garanti, se fullständig information online pa community.musictribe. com/support.

Tre VCO med sag- och fyrkantsvagor
Sag- och fyrkantsvägor kan ljuda samtidigt
VCO-avstamming forettrikareIjud
Ringmodulator tillganglig for metalliska effeker
Tre vagform LFO med valfri trigger sync
Rörelsesekvenserare for inpelning av automation
Vaxlande tv-/fyrapoligt VCF baserat pa den legendariska OB-Xa VCF
Helt analog signalkedja

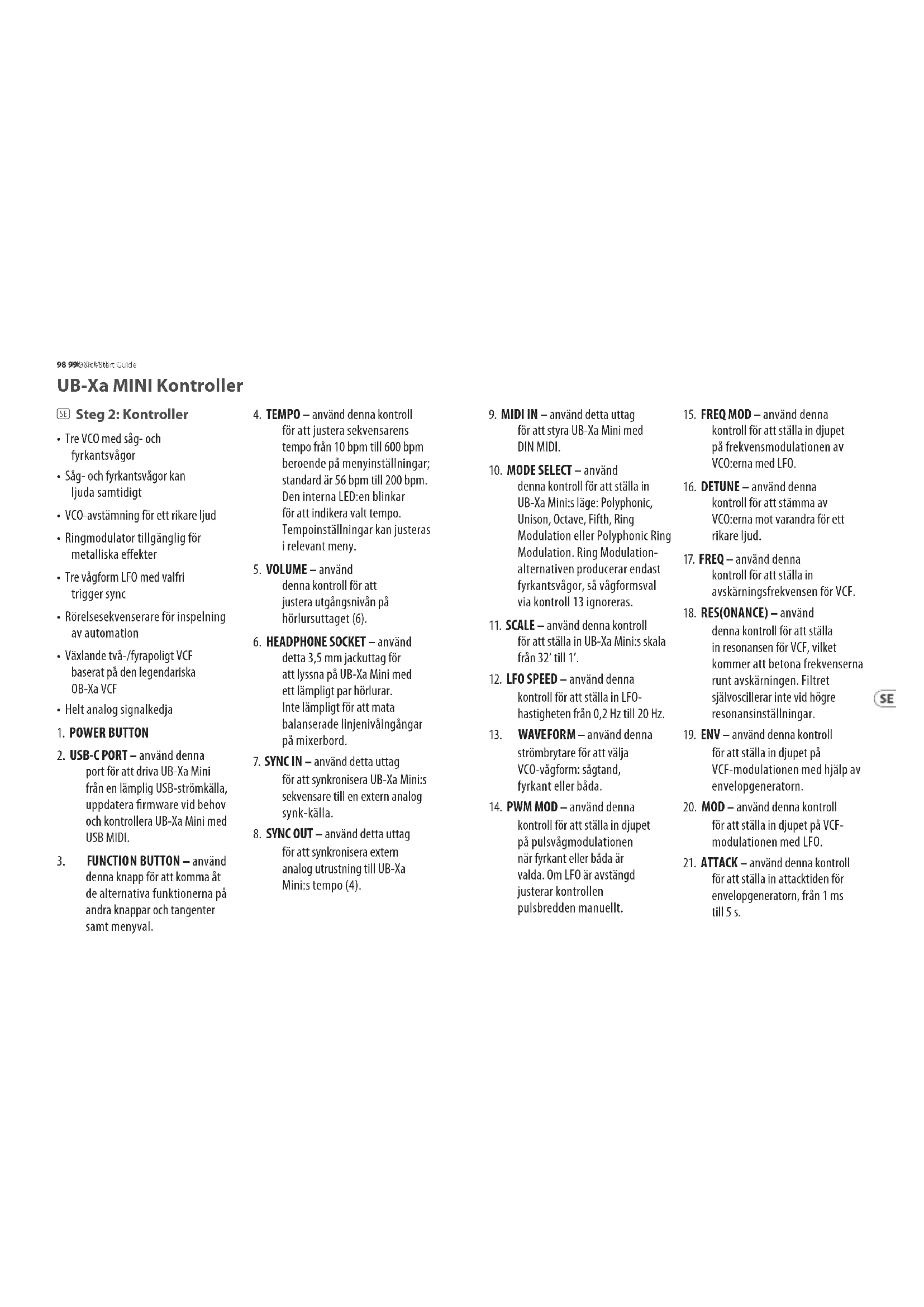

1. POWER BUTTON
2. USB-C PORT - använd denna port for att driva UB-Xa Mini fran en lamplig USB-stromkälla, upppatera firmware vid behov och kontrollera UB-Xa Mini med USB MIDI.

3. FUNCTION BUTTON - användenna knapp for att komma at de alternative Funktionerna pa andra knappar och tangenter samt menyval.

4. TEMPO - använd denna kontroll für att justera sekvensarens tempo frän 10 bpm till 600 bpm beroende på menyinstallninger; standardär 56 bpm till 200 bpm. Den interna LED:en blinkar for att indikera valt tempo. Tempoinställninger kan justeras i relevant meny.

5. VOLUME - användenna kontroll for attjustera utgangsnivan pa hörlursuttaget (6).
6. HEADPHONE SOCKET - använd detta 3,5 mm jackuttag for att lyssna pa UB-Xa Mini med ett lampligt par hörlurar. Inte lampligt for att mata balanserade linjeniväingängar pa mixerbord.
7. SYNCIN - använd detta uttag für att synkronisera UB-Xa Mini:s sekvensare till en extern analog synk-kalla.

8. SYNC OUT - använd detta uttag für att synkronisera extern analog utrustning till UB-Xa Mini:s tempo (4).

9. MIDI IN - använd detta uttag für att styra UB-Xa Mini med DIN MIDI.

10. MODE SELECT - användenna kontroll für att ställa in UB-Xa Mini:s lage: Polyphonic,Unison, Octave, Fifth, RingModulation aller Polyphonic RingModulation. Ring Modulation-alternativen producerar endastfyrkantsvagor, sa vägformsvalvia kontroll 13 ignoreras.
11. SCALE - användenna kontroll for att ställa in UB-Xa Mini:s skala frän 32^ till 1'.
12. LFO SPEED - användenna kontroll für att ställa in LFO-hastigheten frän 0,2 Hz till 20 Hz.
13. WAVEFORM - användenna strombrytare for att valja VCO-vagform: sagtand, fyrkant ellber bada.

14. PWM MOD - användenna kontroll for att ställa in djupet på pulsvagmodulationen nar fyrkant eller bada ar valda. Om LFO ar avstängd justerar kontrollen pulsbredden manuellt.

15. FREQ MOD - användenna kontroll für att ställa in djupet på frekvensmodulationen av VCO:erna med LFO.

16. DETUNE - användenna kontroll für att stämma av VCO:erna mot varandra forettrikare ljud.
17. FREQ-anvandenna kontroll for att stalla in avskärningsfrekvensen for VCF.
18. RES(ONANCE) - användenna kontroll für att ställain resonansen für VCF, vilketkommer att betona frekvensernaRCT unavskärningen. Filtretsjalvoscillerar inte vid hogresonansinställNING.
19. ENV - användenna kontroll for att ställa in djupet pa VCF-modulationen med hjälp av envelopogeneratorn.
20. MOD - användenna kontroll für att ställa in djupet på VCF-modulationen med LFO.
21. ATTACK - anvendenna kontroll for att stalla inattackiden forenvelopogeneratorn, fran 1 ms till 5s.

100101GURRStartGuide

UB-Xa MINI Kontroller

1. DECAY - använd denna kontroll für att ställa in sönderfallstiden für envelopgeneratorn, frän 4 ms till 30 s.
2. SUSTAIN - användenna kontroll für att ställa in sustain-niven for envelopgeneratorn.
3. RELEASE - användenna kontroll for att stalla in frisläppningstiden for envelopgeneratorn, fran 4 ms till 20 s.
4. MEMORY/WRITE - hall
   donna knapp intryckt for att
   valja ett nytt sekvensminne,
   ikombination med tangenterna
   28 - 37; aller med FUNC (3) für
   att skrivak sekvensen.
5. RECORD/ERASE - användenna knapp for att ställa insekvensarens inpelning; ellermed FUNC (3) for att raderaden aktuella sekvensen. Om sekvensen inte spararasraderas buffereten. Sekvensarenmaste variaigang for att radera.
6. PLAY/ACTIVE - användenna knapp for att speladen valda sekvensen; ellermed FUNC (3) for att aktivera

eller inaktivera steg i sekvensen. De aktiva stegen indikeras av LED-lamporna i tangentbordets tangenter.
28. CLEAR ACTIVE STEP - användenna tangent for att Ångra valet av Aktiv Steg med knapp 27 och äterställa sekvensen till dess ursprungliga form. Används även for att välja minne 1.
29. CLEAR ALL - användenna knapp for att radera alla sekvens buffers. Anvands aven for att valja minne 2.
30. SCALE 1/1 - Sekvensaren och arpeggiatornkommen att kora pa valt tempo.Anvands aven for att valja minne 3.
31. SCALE 1/2 - Sekvensaren och arpeggiatornkommen att kora pa halva det valda tempot. Anvands aven for att valja minne 4.
32. SCALE 1/4 - Sekvensaren och arpeggiatornkommen att kora pa en fjardedel av det valda tempot.Anvands aven for att valja minne 5.

1. ETRONOME - anvendenna tangent for att sla p aller stanga av metronomen nar du spelar in sekvenser. Anvands aven for att valja minne 6.
2. STEP TRIGGER - tvingar en omstart av envelopopen vid varje nytt sekvenssteg. Fungerar inte i Freestyle-lage. Anvands även for att välja minne 7.
3. FREESTYLE - användenna tangent for att satta sekvensaren i realtdinspelningslauge. Anvands aven for att valja minne 8.
4. MOTION SEQUENCE ON/OFF -
   användenna tangentfor att
   tillata realtdinspelning av
   kontrolländeringari en sekvens
   när noterna har spelats in.
   Observeraatt VCF Resonance,
   Tempo och VCO waveform
   inte kan spelas in i en motion
   sequence.Används även for att
   valja minne 9.
5. MOTION SEQUENCE SMOOTH
6. använd denna tangent für att jämna ut kontrolländringar som spelats in i en motion sequence.
   När Smooth ar avständgkommen

motion sequence att hoppa mellan stegen. Anvands aven for att valja minne 10.

1. MOTION SEQUENCE CLEAR
2. användenna tangent for att radereninspelad motion sequence.
3. 4 POLE - använd denna tangent für att välja 4-pols lutning für VCF. Om LED-lampan inte lyser,kommen VCF att ha en 2-pols lutning.
4. LFO SINE - användenna tangent for att valja en sinusvag for LFO.
5. LFO SAW - användenna tangent for att välja en sagtandvag for LFO.
6. LFO SQUARE - användenna tangent for att välja enfyrkantsvag for LFO.
7. LFO TRIGGER SYNC - användenna tangent for att valja LFO Trigger Sync, som Återställer LFO med varje ny tangent som spelas nar den är i drift.

102103GAKRStart Guide

ANVANDA SEQUENCERN

• Använd kontroll 10 für att välja Polyphonic aller Unison
• Haller FUNC-knappen (3) och PLAY/ACTIVE-knappen (27) och använd de vita tangenterna für att valja antelet steg i monstret genom att flytta ent finger frän den Första till den sista. Observera att du kan böjar och sluta på vilken tangent som helst, sä länge den sista tangenten ar högre an den Första.

• Om du vill anecd metronomen, valj den genom att trycka pa FUNC foljt av Metronome (Tangent 33)
  Det finns två satt att starta din sekvens: om du vill definiera din Första ton,TRYCK PARECORD (26) och spel a den forsta tonen. Sekvensaren bORjar kORA och metronomen (om vald) spelar pa fjardedelstakten. Alternativt trycker du pA PLAY (27) och RECORD (26) tillsammans och sekvensen startup omedelbart.
  När sekvensaren kör kan du spelatonerna after behov. De kvantiseras automatiskt till narraste steg.

• I PLAY-läge kan du radera den aktuella sekvensen genom att hälla FUNC intryckt och trycka på ERASE (26).

• När du har avslutat inspelningen, tryck på PLAY (27) für att stoppa sekvensaren. Häll FUNC-knappen intryckt och tryck på WRITE (25) foljt av en tangent mellan 28 och 37 für att skriva till minnena 1 - 10. Observera att kontrollinställninger inte sparas.

ANVANDA FREESTYLE I SEQUENCES

När som helst under programmierung av en sekvens kan du hälla FUNC-kappen intryckt och trycka på tangent 35 for att gä in i Freestyle-läge. I detta läge stängs kvantiseringen av och sekvensaren spelar effektiv in din inmatning i realtid. Upprepa FUNC och 35 for att ätergä till kvantiserad programmering och eventuella toner som hamnar mellan stegenkommen att gä förlorade, om du inte slár på Freestyle iven.

ANVANDARORELSESEKVENSERING I SEQUENCER

Under inspelning av en sekvens kan du genom att hälla FUNC-knappen intryckt och trycka på Motion Sequence On/Off (Tangent 36) spel a in rörelserna av vilken kontroll som helst på UB-Xa Mini (forutom Scale, Mode, Waveform och Resonance) som en del av sekvensen. Observera att grundinställninger inte lagras. Genom att trycka på FUNC och Smooth (Tangent 37) interpoleras värdena for att jäma ut dina justeringar; annarskommen de att forandras plotsligt med sekvensstegen. For att radera din motion sequence,tryck på FUNC och CLEAR (Tangent 38).

MENY FUNKTIONER

UB-Xa Mini har menyalternativ som nas genom att sla pa medan du haller oika knappar intryckta:

MEMORY/WRITE (26) & FUNC (3) - Aterställ fabrikställningar. Tryck på Record (27) for att Återställa, Play (28) for att avbryta.

RECORD (27) & FUNC (3) - Initiera manuell VCO-kalibrering.

MEMORY/WRITE (26) & RECORD (27) & PLAY (28) & FUNC (3) - initiera firmwareuppdatering fran SynthTribe-appen.

MEMORY/WRITE (26) & TANGENTBORD - valj MIDI Rx-kanal frän 1 till 16. Tryck på RECORD (27) für att spara och avs护栏.

RECORD (27) & TANGENTBORD

• välj MIDI Tx-kanal frän 1 till 16. Tryck pa RECORD (27) for att spar och avslauta.

104 105Gdk8Start Guide

FUNC (3) & NYCKLAR

Genom att trycka på FUNC medan du slár på UB-Xa MINI kan följande parametrar ställas in:

Nyckel nr. Handling
1	Automatisk avstängning, UB-Xa MINI stängs av after två timmarutan aktivitet (LED på).
2	Synkronisera klockans polaritet. Växla mellan stigande och fallande. Lysdioden på indikerar att den fäller; av indikerar stigande.
3	Synkronisera i klockpolaritet. Växla mellan stigande och fallande. Lysdioden på indikerar att den fäller; av indikerar stigande.
4	Tempo Band. Växla mellan bred (10 - 600 bpm, LED av) och smal (56 - 240 bpm, LED på).
5 Klockkälla intern.
6 Klockkälla DIN MIDI.
7 Klockkälla USB MIDI.
8 Klockkälla Extern synchronising.
9 1 procentenheter.
10 2 ppqn.
11 24 ppqn.
12 48 ppqn.
13	MIDI Rx On/Off -*när MIDI Rx är PÅkommen UB-Xa MINI att ta emot MIDI note på/av-meddelanden från en extern MIDI-enhet, även om sequencern är igäng. När den är AVkommen dessa meddelanden inte att tas emot.

Nyckel nr. Handling
14	Utlösare für kuvert. Växla mellan multi-trigger (LED på) eller retrigger (LED av).
15 Infoga	typ: Lög priorititet (LED på)
16 Infoga	typ: Hög priorititet (LED på)
15/16 (F#)	Notera Infoga typ: Närmaste (båda lysioderna släckta)eller sista (båda lysioderna tända)

Omduvaljer Aterutlosarekommen kuvertet att ateraktiveras fran nollpunkten vid varje ny knapptryckning.Multi-trigger startar en ny kuvertcykel frdenpunkt dar den gamla har natt nar en ny tangent trycks in.

106107GAKRStart Guide

UB-Xa MINI Komma igang

Den har guiden for att komma igang hjalper dig att stalla in ditt UB-Xa Mini och kort introducera dess functiorer.

SAMBAND

For att ansluta UB-Xa Mini till ditt system, se anslutningsguiden tidigare i detta Dokument.

INSTÄLLNING AV PROGRAMVARA

UB-Xa Mini ar en USB-klasskompatibel MIDI-enhet, sa ingen drivrutinsinstallation kravs. UB-Xa Mini kraver inga ytterligare drivrutiner for att fungera med Windows och MacOS.

INSTALLING AV HARDVARA

Gor alla anslutninger i ditt system. Hall strommen till UB-Xa Mini avstangd nar du gor nagra anslutninger.

Setillattdin ampliferingaravstangd.

Slå på UB-Xa Mini innan du slär på nägon strom amplyfartare och stäng av den sist. Detta hjälper till att forhindra skador på dina högtalare.

TID FÜR UPPVÄRMNING

Vi rekommenderar att du Iämnar 15 minutes aller mer for UB-Xa Mini att varmas upp innan inpelingller liveframtradande. (Längre om den har fort's in frän kylan.) Detta kommt att ge de analoga precisionskretarsna tid att n sin normala driftstemperatur och installda prestanda.

UPPDATERING AV FIRMWARE

Kontrolera behringer.com webwebblats regelbundet for eventuella uppateringar av Behringer SYNTHTRIBE-appen. Appen letar after den senaste firmware och kan upppatera UB-Xa Mini;amt ge tillgang till yyterligare Funktioner dar de ar tillgangliga.
