Producttype	Analoge synthesizer
Merk	Behringer
Model	UBXa MINI
Voeding	USB-C (5V DC)
Aantal VCO's	3
VCO-golfvormen	Zaagtand, blokgolf of beide tegelijkertijd
Ringmodulatie	Ja (ringmodulatie)
Filter (VCF)	Analoog, schakelbaar 2/4-polig, gebaseerd op OB-Xa
LFO	3 golfvormen: sinus, zaagtand, blokgolf
Ingebouwde sequencer	Ja, met bewegingsopname en Freestyle-modi
Polyfonie	Modi: polyfonisch, unisono, octaaf, kwint, ringmodulatie
MIDI-connectiviteit	DIN MIDI (IN) en USB MIDI
Analoge sync	Sync-ingang en -uitgang
Hoofdtelefoonuitgang	3,5 mm jack
Tempobereik	10-600 BPM (brede modus) of 56-240 BPM (smalle modus)
LFO-bereik	0,2 Hz tot 20 Hz
Bedrijfstemperatuur	5°C tot 45°C
Reiniging	Alleen droge doek
Veiligheid	Niet blootstellen aan water, niet in de buurt van warmtebronnen installeren
Garantie	Beperkte garantie, zie musictribe.com/support

Veelgestelde vragen - UBXa MINI BEHRINGER

Hoe kan ik de Behringer UBXa MINI van stroom voorzien?

De UBXa MINI wordt gevoed via een USB-C-poort. Gebruik een geschikte USB-voedingsbron (5V).

Hoe verbind ik de synthesizer met een computer?

Sluit de USB-C-poort aan op uw computer. De UBXa MINI wordt herkend als een USB-MIDI klasse-apparaat, geen stuurprogramma nodig onder Windows of macOS.

Hoe gebruik ik de ingebouwde sequencer?

Selecteer de modus Polyfonisch of Unison met de MODE SELECT-regelaar. Houd FUNC ingedrukt en druk op PLAY/ACTIVE, gebruik dan de witte toetsen om het aantal stappen in te stellen. Druk op RECORD om de opname te starten, speel de noten, druk dan op PLAY om te stoppen. Sla op door FUNC ingedrukt te houden en op WRITE te drukken.

Hoe wis ik een sequentie?

Houd de FUNC-knop ingedrukt en druk op ERASE (toets 26) om de huidige sequentie te wissen. Gebruik de CLEAR ALL-knop (toets 30) om de hele buffer te wissen.

Hoe verander ik het MIDI-ontvangstkanaal?

Zet de UBXa MINI aan terwijl u MEMORY/WRITE (26) ingedrukt houdt, druk dan op de toets op het toetsenbord die overeenkomt met het gewenste kanaal (1-16). Druk op RECORD om op te slaan en af te sluiten.

Hoe werk ik de firmware bij?

Download de Behringer SYNTHTRIBE-app op uw computer. Sluit de UBXa MINI aan via USB, zet hem dan aan terwijl u MEMORY/WRITE, RECORD, PLAY en FUNC tegelijkertijd ingedrukt houdt om de updatemodus te starten. Volg de instructies in de app.

Welke speelmodi zijn beschikbaar?

Gebruik de MODE SELECT-regelaar om te schakelen tussen Polyfonisch, Unisono, Octaaf, Kwint, Ringmodulatie en Polyfonische Ringmodulatie. Merk op dat in de ringmodulatiemodus alleen de blokgolf hoorbaar is.

Hoe reinig ik de synthesizer?

Gebruik een zachte, droge doek om het apparaat te reinigen. Gebruik geen vloeibare of schurende producten.

Wat te doen bij storing?

Raadpleeg eerst de online ondersteuning op musictribe.com. Als u geen oplossing vindt, neem dan contact op met de Music Tribe-distributeur in uw land. Voordat u het apparaat terugstuurt, dient u online een reparatieverzoek onder garantie in.

Hoe stel ik het tempo in?

Gebruik de TEMPO-regelaar. Het bereik is afhankelijk van de menu-instelling: brede modus (10-600 BPM) of smalle modus (56-240 BPM). De LED van de TEMPO-knop knippert op het geselecteerde tempo.

GEBRUIKSAANWIJZING UBXa MINI BEHRINGER

NL Belangrijke veiligheidsvoorschriften

1. Lees alsjeblieft alle instructies en volg deze op.
2. Houd het apparaatuit de buurt van water, behalve voor producten die bedoeld zijn voor buitengebruik.

3. Reinig alleen met een droge doeck.

4. Blokker geen ventilatieopengingen.
   Installerer volgens de instructies van de fabrikant.

5. Installeer Niet in de buurt van warmtebronnen zoals radiatoren, warmte registers, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
6. Gebruik alleen
   accessoires die door de fabrikant zich gespecifieerd.

1. Gebruik
   alleen
   gespecifieerde
   karren,

standaards,statieven, beugels of tafels. Wees voorzichtig om kanten te voorkomen bij het verplaatsen van de kar/apparaatcombinatie.
8. Vermijd installment in afgesloten ruimtes zoals boekenkasten.
9. Plaats nicht in de buurt van naakte vlambronnen, zoals brandende kaarsen.
10. Bedrijfstemperatuerbereik van 5^ tot 45^ (41^ to 113^)

WETTELJKE ONTKENNING

Music Tribe aanvaardt
geen aansprakelijkheid
voor enig verlies dat kan
worden geelden door
een persoon die geheel
of geedeeltelijk vertrouwt
op等原因 beschrijving,
foto of verklaring hierin.
Technische specificals,
verschijningen en andere
informatie kunden zonder
voorafgaande kennisgeveing
worden gewijzijd.

Alle handelsmerken
zijn eigendom van hun
respectievelijke eigensen.
Midas, Klark Teknik,
Lab Gruppen, Lake,
Tannov. Turbosound.

TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones en Coolaudio zijn handelsmerken of gedeponeerde handelsmerken van Music Tribe Global Brands Ltd. Music Tribe Global Brands Ltd. 2024 Alle rechten voorbehonden.

BEPERKTE GARANTIE

Voor de toepasselijkke
garantievooraarden en aanvullende informatie met betreking tot de beperkte
garantie van Music Tribe,
zie de volledige details online
op community.musictribe. com/support.

SEViktiga

sakerhetsanvisiningar

Drie VCO's met zaag- en blokgolven
- Zaag- en blokgolven können gegliktijdig klinken
VCO-detuning voor een rijker geluid
- Ringmodulator beschikbaar voor metalen effecten
Drie golfvormen LFO met optionele trigger sync
Bewegingessequencer voor het opnemen van automatising
- Schakelbare twee-/vierpolige VCF gebaseerd op de legendarische OB-Xa VCF
Volledig analoog signaalpad

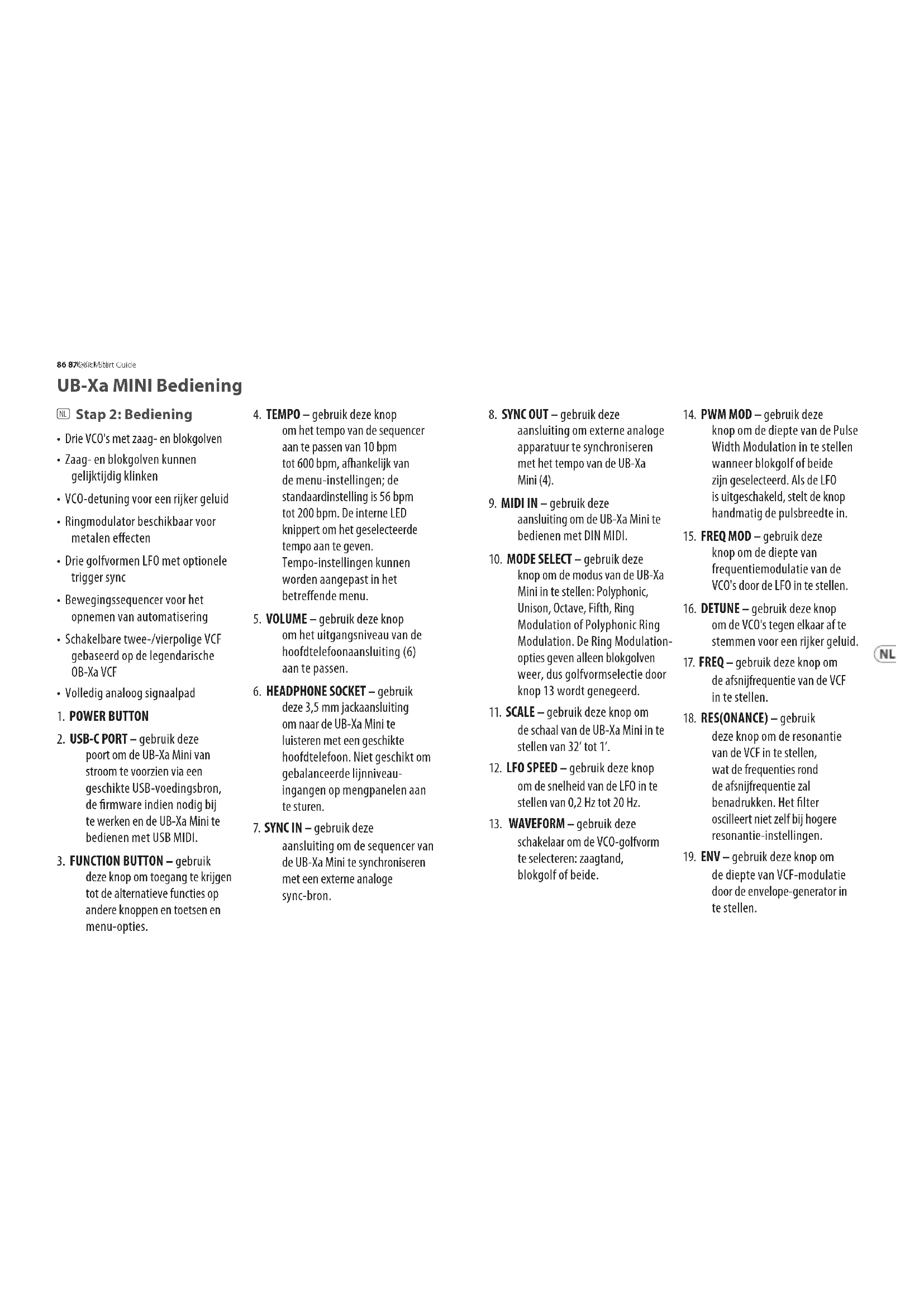

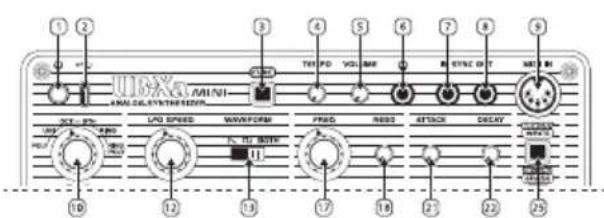

1. POWER BUTTON

1. USB-C PORT - gebruik.dequeue om de UB-Xa Mini van stroom te voorzien via een geschikte USB-voedingsbron, de firmware indien nodig bij te werken en de UB-Xa Mini te bedieren met USB MIDI.

2. FUNCTION BUTTON - gebruik\ deze knop om toegang te krijgen\ tot de alternatieve functies op\ andere knoppen en toetsen en\ menu-opties.

3. TEMPO - gebruik deze knop om het tempo van de sequencer aan te passen van 10 bpm tot 600 bpm, afhankelijk van de menu-instellen; de standardinstelling is 56 bpm tot 200 bpm. De interne LED knippert om het geselecteerde tempo aan te gezven. Tempo-instellen worden aangepast in het betreffende menu.

4. VOLUME - gebruik deze knop om het uitgangsiveau van de hoofdtelefoonaansluiting (6) aan te passen.
5. HEADPHONE SOCKET - gebruik\ deze 3,5 mm jackaansluiting\ om waar de UB-Xa Mini te\ luisteren met een geschikte\ hoofdtelefoon. Niet geschikt om\ gebalanceerde lijniveauau-ingangen op menupanelen aan\ te sturen.

6. SYNC IN - gebruik deze aansluiting om de sequencer van de UB-Xa Mini te synchroniseren met een externe analoge sync-bron.

7. SYNCOUT - gebruik deze aansluiting om externe analoge apparatuur te synchroniseren met het tempo van de UB-Xa Mini (4).

8. MIDI IN - gebruik deze aansluiting om de UB-Xa Mini te bedieren met DIN MIDI.
9. MODE SELECT - gebruik deze knop om de modus van de UB-Xa Mini in te stellen: Polyphonic, Unison, Octave, Fifth, Ring Modulation of Polyphonic Ring Modulation. De Ring Modulation-opties geen alleen blokgolven wee, dus golfvormselectie door knop 13 worden genegeerd.
10. SCALE - gebruik deze knop om de schaal van de UB-Xa Mini in te stellen van 32^ tot 1^ .
11. LFO SPEED - gebruik deze knop om de snelheid van de LFO in te stellen van 0,2 Hz tot 20 Hz.

12. WAVEFORM - gebruik deze schakelaar om de VCO-golfvorm te selecteren: zaagtand, blokgolf of bye.

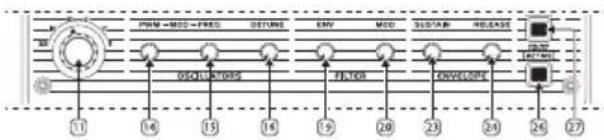

13. PWM MOD - gebruik deze knop om de diepte van de Pulse Width Modulation in te stellen wanner blokgolf of beiden zijn geselecteerd. Als de LFO isuitgeschakeld, stelt de knop handmatig de pulsbreedte in.

14. FREQ MOD - gebruikDEXe knop om die diepte van frequentiemodulatie van de VCO's door de LFO in te stellen.
15. DETUNE - gebruik deze knop om de VCO's谈起(elkaar af te stemmen voor een rijker geluid.
16. FREQ - gebruik deze knop om de afsnjfrequentie van de VCF in te stellen.
17. RES(ONANCE) - gebruik deze knop om de resonantie van de VCF in te stellen, wat de frequencies rond de afsnijfrequentie za benadrukken. Het filter oscilleert Niet zich bij hogere resonantie-instellen.
18. ENV - gebruik deze knop om de diepte van VCF-modulatie door de envelope-generator in te stellen.

88 89@ickArt Guide

UB-Xa MINI Bediening

1. MOD - gebruik deze knop om de diepte van VCF-modulatie door de LFO in te stellen.
2. ATTACK - gebruik deze knop om de aanvaltijd van de envelope-generator in te stellen, van 1 ms tot 5 s.
3. DECAY - gebruik deze knop om de vervaltijd van de envelope-generator in te stellen, van 4 ms tot 30 s.
4. SUSTAIN - gelebruik.Deze knop om het sustain-niveau van de envelope-generator in te stellen.
5. RELEASE - gebruik征求意见
   knop om de losaatijd van de envelope-generator in te stellen, van 4 ms tot 20 s.
6. MEMORY/WRITE - houd deze knop ingedrukt om een neue sequencememory te selecteren, in combinatie met toetsen 28-37; of met FUNC (3) om de sequence te schrijven.
7. RECORD/ERASE - gebruikDEXe knop om de sequencer-opname in te stellen; of met FUNC (3) om de huidige sequence te wissen. Als de sequence nicht worden

opgeslagen, worden de buffer gewist. De sequencer要去 actief zijn om te wissen.

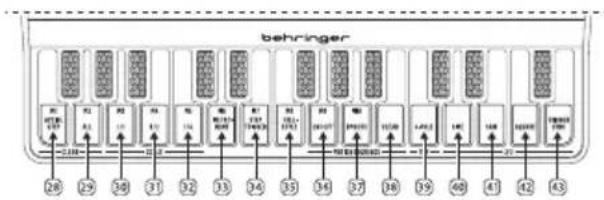

1. PLAY/ACTIVE - gebruik deze knop om de geseleeteerde sequence af te spelen; of met FUNC (3) om stappen uit de sequence te activeren of deactiveren. De actieve stappen worden aangegeven door de LED's in de toetsen van het toetsbord.
2. CLEAR ACTIVE STEP - gebruik\ deze toets om de selectie van\ de Actieve Stap met knop\ 27 ongedaan te make en\ de sequence terug te zetten\ aar de oorspronkelijke vorm\ Ook gebruikt om memory\ 1 te selecteren.
3. CLEAR ALL - gebruik deze knop om alle sequencer-buffers te wissen. Ook gebruikt om memory 2 te selecteren.

4. SCALE 1/1 - Sequencer en Arpeggiator draaien op het geselecteerde tempo. Ook gebruikt om memory 3 te selecteren.

5. SCALE 1/2 - Sequencer en Arpeggiator draaien op de helft van het geseleeteerde tempo. Ook gebruikt om memory 4 te selecteren.

6. SCALE 1/4 - Sequencer en Arpeggiator draien op een kwart van het geselecteerde tempo. Ook gebruikt om memory S te selecteren.
7. METRONOME - gebruik.Deze toets om de metronoom in of uit te schaken bij het opnemen van sequences.Ook gebruikt om memory 6 te selecteren.
8. STEP TRIGGER - forceert een neue trigger van de envelope bij elke neue sequencestap. Werkt Niet in de Freestylemodus. Ook gebruikt om memory 7 te selecteren.

9. FREESTYLE - gebruik deze toets om de sequencer in real-time opnamemodus te zetten. Ook gebruikt om memory 8 te selecteren.

10. MOTION SEQUENCE ON/ OFF - gebruik deze toets om de real-time opname van regelwijzigingen in een sequence toe te staan zodia de notenijken opgenomen. Let op dat VCF Resonance, Tempo en VCO waveform Niet+kunnen worden opgenomen in een motion sequence.Ook gebruikt om memory 9 te selecteren.

11. MOTION SEQUENCE SMOOTH
12. gebruik deze toets om de opgenomen regelwijziginger in een motion sequence glad te strijken. Als Smooth isuitgeschakeld, za de motion sequence:tussen stappen springen. Ook gebruikt om memory 10 te selecteren.
13. MOTION SEQUENCE CLEAR - gebruik deze toets om een opgenomen motion sequence te wissen.
14. 4 POLE - gebruik.Deze toets om de 4-pool helling voor de VCF te selecteren. Als de LED nicht brandt,heeft de VCF een 2-pool helling.

90 918: Sdwtrt Guide

UB-Xa MINI Bediening

1. LFO SINE - gebruik deze toets om een sinusgolf voor de LFO te selecteren.
2. LFO SAW - gebruik deze toets om een zaagtandgolf voor de LFO te selecteren.
3. LFO SQUARE - gebruik.Deze toets om een blokgolf voor de LFO te selecteren.
4. LFO TRIGGER SYNC - gelebruik\ deze toets om LFO Trigger\ Sync te selecteren, wat de LFO\ reset bij elke nieuwe toets die\ wordt gespeeld wanner deze\ operationeel is.

DE SEQUENCER GEBRUIKEN

• Gebruik de knop 10 om Polyphonic of Unison te selecteren
  Houd de FUNC-knp (3) en de PLAY/ ACTIVE-knp (27) ingedrukt en gebruik de witte toetsen om het aantal stappen in het patroon te selecteren door een vinger van de eerste maar de LASTste te bewegen. Let op dat je op elke toets kunt beginnen en eindigen, zolang de LASTste toets hoger is dan de eerste.
• Als je de metronoom wilt gebruiken, selecteer.Deze dan door FUNC in te drukken gevolgd door Metronome (Toets 33)
• Er zijn twee manieren om je sequence te starten: als je je eerste noot wilt definiiren, druk dan op RECORD (26) en spel de eerste noot. De sequencer begint te lopen en de metronoom (indien geselecteerd) speelt op de kwartnoten. Druk anders tegelijkkertijd op PLAY (27) en RECORD (26) en de sequence start onmiddelijk.
  Zodra de sequencer loopt, kun je den tonen maar wens spelen. Ze worden automatisch gekwantiseerd maar de dichtstbijzijnde stap.

In de PLAY-modus kun je de huidige sequence wissen door FUNC ingedrukt te houden en ERASE (26) in te drukken.
- Wonneer je staat bent met opnemen, druk je op PLAY (27) om de sequencer te stoppen. Houd de FUNC-knop ingedrukt en druk op WRITE (25), gevolgd door een toets tussen 28 en 37 om maar memories 1 - 10 te schrijven. Let op dat de regelinstellungen nicht worden opgeslagen.

FREESTYLE GEBRUKEN IN DE SEQUENCER

Op elk moment tijdens hetprogrammeren van een sequence kunje de FUNC-knop ingedrukt honden toets 35 indrukken om de Freestylemodus in te schaken. In deze moduswordt de kwantisatie uitgeschakeld enneem de sequencer efectief je invoer in real-time op.Herhalen van FUNC en 35 keert terug maar gekwantiseerdeprogrammering en eventuele noten die:tussen stappen vallen,gaan verloren,tenzij je Freestyleeer inschakelt.

92 93QuickStart Guide

BEWEGINGSSEQUENCING GEBRIUKEN IN DE SEQUencer

Tijdens het opnemen van een sequence kun je door de FUNC-knop ingedrukt te houden en Motion Sequence On/Off (Toets 36) in te drukken de beweging van elke UB-Xa Mini-regeling (behalte Scale, Mode, Waveform en Resonance) als onderdeel van de sequence opnemen. Let op dat basisinstallingen Niet worden opgeslagen. Door FUNC en Smooth (Toets 37) in te drukken, worden waarden geinterpoleerd om je aanpassingen te verzachten; anders veranderen ze abrupt met de sequencestappen. Om je motion sequence te wissen, druk op FUNC en CLEAR (Toets 38).

MENUFUNCTIES

De UB-Xa Mini heeft menufuncties die toegankelijk zijn door in te schakelen terwijl je verschillende knappen ingedrukt houdt:

TOETSENBORD - selecteer MIDI Rx-kanaal van 1 tot 16. Druk op RECORD (27) om op te slaan en af te sluiten.

RECORD (27) & TOETSENBORD - selecteer MIDI Tx-kanaal van 1 tot 16. Druk op RECORD (27) om op te slaan en af te sluiten.

FUNC (3) & SLEUTELS

Door op FUNC te drukken tijdens het opstarten van het UB-Xa MINI konnen de volgende parameters worden ingesteld:

Sleutel nr. Acte
1.	Automatische uitschakeling, UB-Xa MINI worden uitgeschakeld na twee=uur zonder aktiviteit (LED aan).
2	Synchroniseer de polariteit van de klok. Schakelussen stijgen en calen. LED aan geeft vallen aan; Uit geeft stijgen aan.
3	Synchroniseer in klokpolariteit. Schakelussen stijgen en calen. LED aan geeft vallen aan; Uit geeft stijgen aan.
4	Tempo Band. Schakelussen breed (10 - 600 bpm, LED uit) en smal (56 - 240 bpm, LED aan).
5	Klok bron intern.
6	Klok Bron: DIN MIDI.
7	Klok Bron: USB MIDI.
8	Klok Bron Externe synchronisatie.
9	1 blz.
10	2 blz.
11	24 blz.
12	48 blz.
13	MIDI Rx Aan/Uit – wonneer MIDI Rx AAN staat, ontvangt het UB-Xa MINI MIDI note aan/uit-berichten van een extern MIDI-apparaat, zichs als de sequencer actief is. Als het is uitgeschakeld, worden deze berichten nicht ontvangen.

94 95@kWntn Gunde

Sleutel nr. Acte

14	Envelop trigger. Schakel:tussen multi-trigger (LED aan) of retrigger (LEDuit).
15	Let op Type invoegen: Lage prioriteit (LED aan)
16	Let op: Type invoegen: Hoge prioriteit (LED aan)
15/16 (F#)	Opmerking Type invoegen: Dichtstbijzijnde (beide LED'suit) of Laatste (beide LED's aan)

Als u Opniewu activeren selecteert, worden de envelop op bij elke{nieuwe toetsanslag opniewu geactiveerd vanaf het nulpunt; Multi-trigger start een{nieuwe envelopocyclus vanaf het punt waar de oude is bereikt wanner een{nieuwe toets worden ingedrukt.

UB-Xa MINI Aande slag

L Stap 3: Aande slag

OVERZICT

Deze handleiding om aan de slag te gaan, helpt u bij het instellen van uw UB-Xa Mini en introdueert in het kort de mogelijkheden ervan.

VERBINDING

Om de UB-Xa Mini op uw system aan te sluiten, raadpleegt u de aansluithandleiding eerder in dit document.

SOFTWARE-INSTALLATIE

De UB-Xa Mini is een USB-klasse compatibel MIDI-apparaat en dus is er geen driverinstallatie vereist. De UB-Xa Mini heeft geen extra stuurprogramma's nodig om met Windows en MacOS te werken.

HARDWARE-INSTALLATIE

Maak alle verbindingen in uw systemd.
Houd de UB-Xa Miniuitgeschakeld
wonneer u verbindingen kaakt.

Zorg ervoor dat uw versterking lager staat.

Schakel de UB-Xa Mini in voordat u een eindversterker inschakelt en schakel deutsche als laatsteuit. Zo voorkom je schade aan je speakers.

OPWARMTUD

We raden aan om 15 minuten of langer te wachten voor de UB-Xa Mini om op te warmen voordat hij worden opgenomen of live optreedt. (Langer als het uit de kou is binnengebracht.) Hierdoor krijgen de analoge precisiecircuits deijd om hun normale bedrijfstemperatuur en afgestemde prestaties te bereiken.

FIRMWARE-UPDATE

Kijk regelmatig op de behringer.com website voor updates van de Behringer SYNTHTRIBE-app. De app zoekt maar de niewuste firmware en kan het UB-Xa Mini; en het verlenen van toegang tot extra functies waar deze beschikbaar�.

NL

96 97@ckkBn: Guide

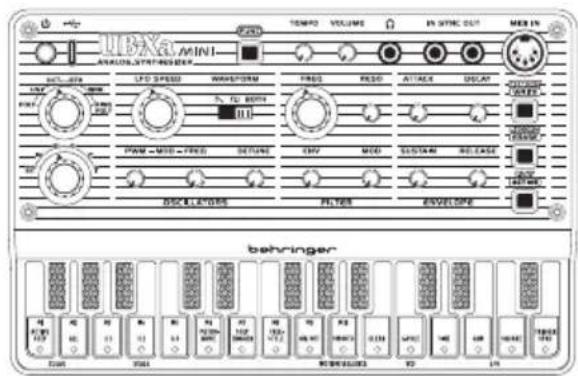

UB-Xa MINI Kontroller

Steg 2: Kontroller

SE

98 99 Dickart Guide

UB-Xa MINI Kontroller

Steg 2: Kontroller

Belangrijke informatie

Viktig information Wazna

acja

1. Registreer online. Registreer uw血液循环 Music Tribe-apparatur direct nadat u deze hebt gekocht door maar musickrobe.com te gaan. Door uw ankoop te registeren via ons eevoudige online formulier, kunnen wij uw reparatieclaims sneller en officiencer verwerken. Lees ook de voorwaarden van once garantie, indien van toepassing.

2. Storing. Mocht uw door Music Tribe geauthoriseerde wederverkoperatie nicht bij u in de buurt zichen gevestigd, dan kutu contact opopen met die de Door Music Tribe Authorized Fulfiller voor uw land vermeld onder "Support" op musictride.com. Als uw land Niet in de lijst staat, controlee dan of uw probleem kan worden opgelost door once "Online Support", die u ook kunt vinden onder "Support" op musictride.com. U kutn ook een online garantieclaim indienen op musictride.com VOORDAT u het product returneert.

3. Stroomansluitingen. Voordat u het aparraat op een stopcontact aansluit, moet u ervoort zorgen dat u de juiste netspanning voor uw specifie model gebrukt. Defecte zenkeringen mooten zonder uitzondering worden verrangen door zenkeringen van hetzelfde type endezelfde waarde.

4. Registrella online. Registrella dinnya Music Tribe-utrustning direkt after att dok den genom att besoka musictribe.com. Att registra ditt kop med vart enkla onlineformular hjaler oss att behandla dina reparationsansprak snabbare och mer effektiv. Läs ocksà villkoren i.Var garanti, om tillampligt.

5. Fel. Om din Music Tribe-auktoriserade äterförsäjare inte finns i din narhet kan du kontakte Music Tribe Authorized Fulfiller for ditt land listat under "Support" pa musich tribe.com. Om ditt land inte ar listat,kontrollera om ditt problem kan hanteras av var "Onlinesupport" som össä finns under "Support" pa musich tribe.com. Alternativt kin du skicka in ett online-garantiansprak pa musich tribe.com INNAN du returnererprodukten.

6. Strömansluttingar.
   Innan du ansoluter erhenten till euttlag, se till att du anvander rätt natspänning for just din modell.
   Felaktiga säkringar måste bytas ut mot säkringar avamma typ och markning utand南非tag.

7. Zarejestrowac online.
   Zarejestruj swi nowy spezjt Music Tribe zarao z papukie na stronie musictribe.com. Zarejestrowanie zakupu za pomocq naszego prostego formularza online pomaga nam szybieci je efektwywnje ropzpatrywac roszzenia dotyczace naprawy. Preczytaj rownie warunki naszej gwarancji, jesi dotczy.

8. Awaria. Jesli Twój autoryzowany prszedawca Music Tribe ne znejduje sie w poblizu, mozes skontatkowc sie z autoryzowanym dostawcq Music Tribe dla swojego kraju, wymiienionym w sekci „Wsparcie" na stronie musicrive.com. Jesli Twojego kraji ne ma na liisce, sprawdž, cz Twój problemné zostac rozwizany przy bez nasze „Wsparcie online", ktoreMZna rownież znaleź w sekci „Wsparcie" na stronie musicrive.com. Alternatywnie, przyslij zgloszenia gwarancyine online na musicrive. com PRZED zwrotem produktu.

9. Polączenia zasilania. Prźed podlącenizem urzȩdznia do gniżdzka scieliwogowe upewnij są, ze uzywstaw odpwiedniedo napiecia scieliwogowe dla danego modelu. Wadlwne bezpieczniki nalezy bez wyjaktu wymienc na bezpieczniki tego samego tyu i wartosci.
