Type de produit	Horloge murale à LED avec moniteur de CO₂, température et humidité relative
Marque	TECHNOLINE
Modèle	WL 1040
Catégorie	Contrôle climatique
Dimensions (estimées)	Environ 220 x 150 x 40 mm
Poids (estimé)	Environ 450 g (sans piles)
Alimentation principale	Adaptateur secteur 5 V CC, 1,5 A (KA0601A-0501200EUS fourni)
Alimentation de secours	2 piles AA (non fournies)
Plage de mesure CO₂	400 à 5 000 ppm
Précision CO₂	± 50 ppm (jusqu'à 2 000 ppm)
Plage de température	0 à 50 °C
Plage d'humidité relative	20 % à 95 % HR
Type de capteur CO₂	Capteur NDIR (infrarouge non dispersif)
Affichage	LED, grand format, luminosité auto-réglable par capteur de lumière
Fonctions principales	Affichage heure, CO₂, température, humidité ; recommandation de ventilation en couleur ; alertes programmables (sonore et visuelle) ; étalonnage auto et manuel ; basculement affichage heure/CO₂
Alarme sonore CO₂	Oui, activable/désactivable, bip continu en cas de dépassement du seuil haut
Fixation	Murale (trous d'accrochage) ou sur table (support)
Entretien et nettoyage	Chiffon doux humide (eau + savon doux) ; ne pas utiliser de produits agressifs ; débrancher avant nettoyage
Sécurité	Utiliser uniquement l'adaptateur fourni ; éviter eau, chaleur excessive, lumière directe ; respecter polarité des piles ; ne pas ouvrir le boîtier ; élimination conforme aux réglementations
Conformité	Directive 2014/53/UE et ROHS 2011/65/CE

FOIRE AUX QUESTIONS - WL 1040 TECHNOLINE

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché à la prise murale et à l'arrière de l'horloge. Si vous utilisez des piles de secours, assurez-vous qu'elles sont installées avec les bonnes polarités. Si le problème persiste, débranchez l'adaptateur pendant 10 secondes puis rebranchez-le.

Comment régler l'heure et les alertes ?

Appuyez et maintenez enfoncé le bouton SET pour entrer en mode réglage. L'heure clignotera : utilisez + ou - pour ajuster. Appuyez à nouveau sur SET pour passer aux minutes, au format 12/24h, puis aux seuils d'alerte CO₂ (bas et haut) et humidité (bas et haut). Appuyez sur SET pour confirmer et quitter.

Pourquoi la lecture de CO₂ affiche-t-elle « Err » ?

Cela indique un dysfonctionnement du capteur de CO₂. Débranchez l'adaptateur secteur de l'appareil pendant 10 secondes, puis rebranchez-le. Si l'erreur persiste, contactez un laboratoire qualifié pour un étalonnage manuel.

Comment interpréter les recommandations de ventilation en couleur ?

Les couleurs sont basées sur la concentration de CO₂ : 400-600 ppm (bon), 601-1000 ppm (moyen), 1001-1500 ppm (ventilation conseillée), 1501-2000 ppm (ventilation recommandée), plus de 2000 ppm (ventilation immédiate). Les icônes clignotent au-dessus de 2000 ppm.

L'alarme sonore de CO₂ retentit en continu, comment l'arrêter ?

Appuyez sur n'importe quel bouton pour interrompre temporairement le bip (il reprendra après 15 secondes). Pour désactiver complètement l'alarme sonore, appuyez et maintenez enfoncé le bouton SET jusqu'à ce que l'icône d'alarme disparaisse de l'écran.

Comment passer de l'affichage de l'heure à celui du CO₂ en grand ?

Appuyez une fois sur le bouton SET pour afficher le CO₂ en grand format. Appuyez à nouveau pour activer l'affichage alterné heure/CO₂ toutes les 5 secondes (une icône de rotation apparaît). Une troisième pression ramène à l'affichage permanent de l'heure.

Faut-il étalonner le capteur de CO₂ ?

L'appareil effectue un étalonnage automatique de la ligne de base après 7 jours de fonctionnement continu, à condition qu'il soit exposé à un air proche de 400 ppm pendant au moins une heure par jour. Un étalonnage manuel (par un laboratoire) est recommandé tous les 12 mois.

Puis-je utiliser uniquement des piles sans l'adaptateur secteur ?

Non, les piles sont uniquement prévues pour la sauvegarde de l'heure en cas de coupure secteur. L'appareil nécessite l'adaptateur secteur fourni pour un fonctionnement normal. Sans adaptateur, l'écran reste éteint.

Comment nettoyer l'écran et le boîtier ?

Débranchez l'appareil. Utilisez un chiffon doux légèrement humidifié avec de l'eau et du savon doux. N'utilisez jamais de produits agressifs comme la benzine ou les diluants. Évitez que du liquide ne pénètre à l'intérieur.

Que signifient les icônes d'alerte qui clignotent ?

L'icône CO₂ clignote avec un symbole ▲ ou ▼ lorsque la concentration dépasse ou descend en dessous des seuils d'alerte définis. De même pour l'humidité (icône %). Ces alertes visuelles persistent jusqu'à ce que les niveaux redeviennent normaux ou que vous les désactiviez.

MODE D'EMPLOI WL 1040 TECHNOLINE

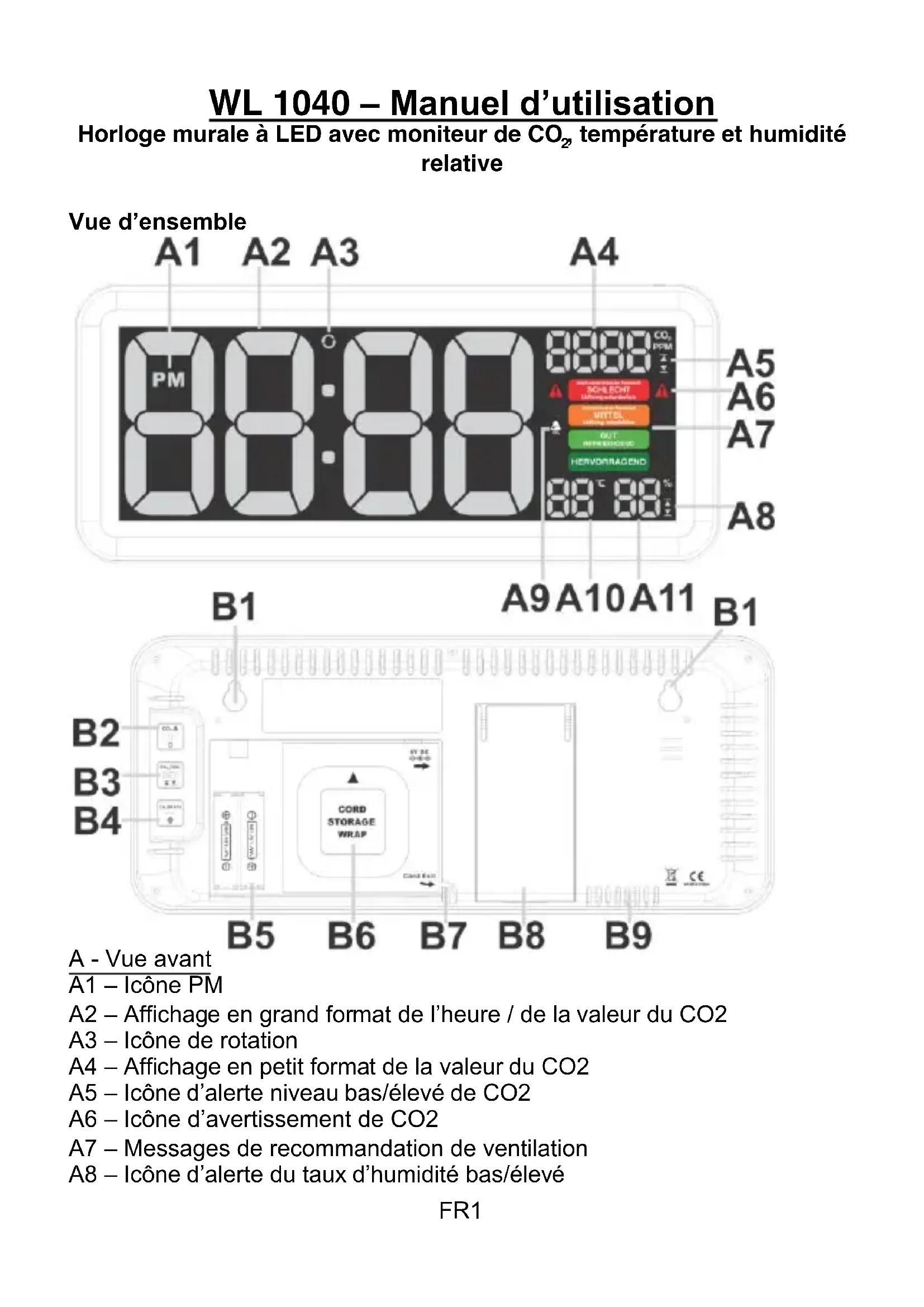

WL 1040 – Manuel d'utilisation

Horloge murale à LED avec moniteur de CO₂ température et humidité relative

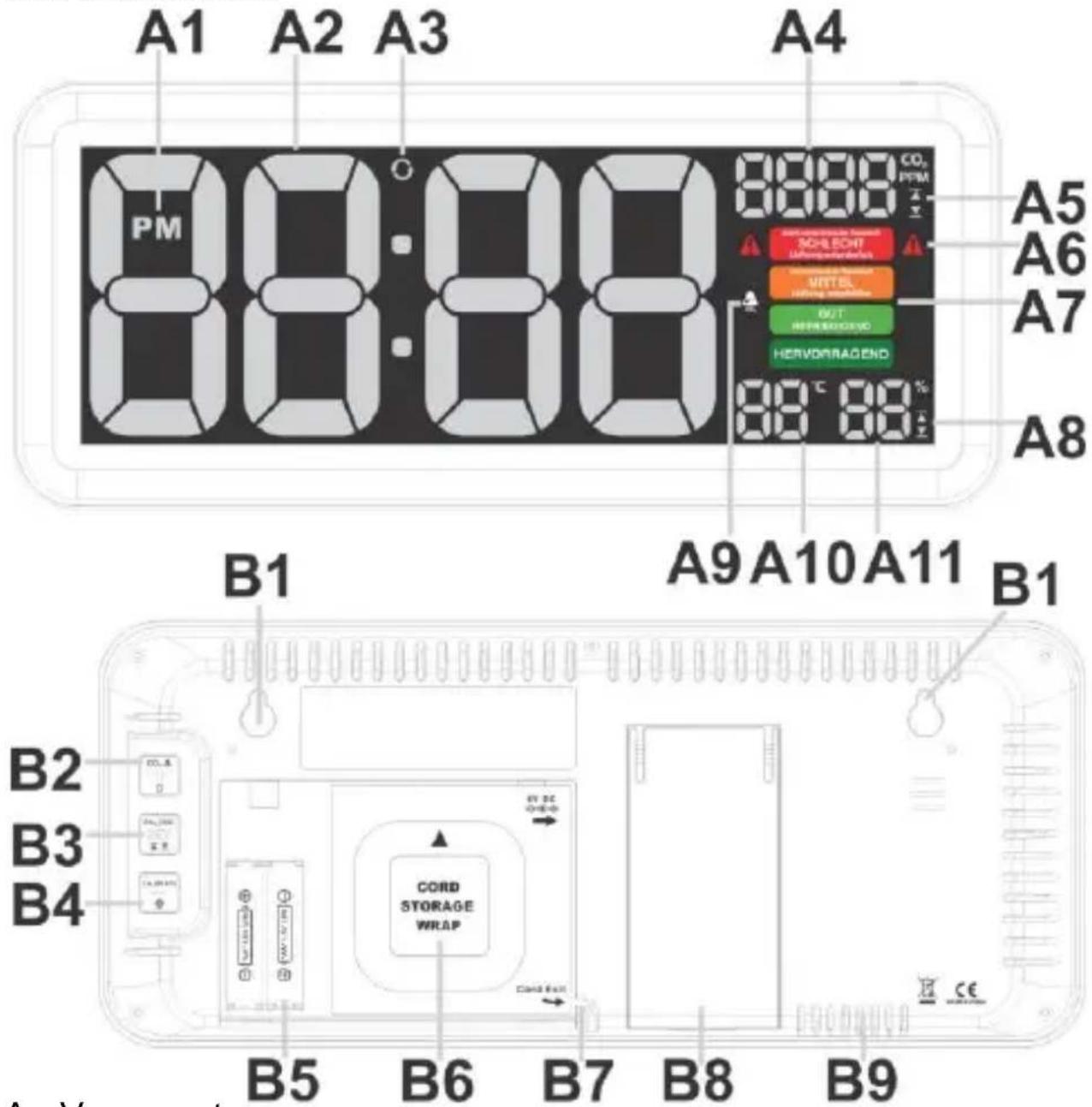

Vue d'ensemble

A1 A2 A3 A4 PM CO₂ PPM A5 A6 A7 A8 SCHLECHT Laserless sensor Mittel laserless sensor OUT REFRASSOVO HERVORRAGEND B1 A9 A10 A11 B1 B2 B3 B4 Cord STORAGE WRAP B5 B6 B7 B8 B9 A Vio event

A - Vue avant
A1 – Icône PM
A2 – Affichage en grand format de l'heure / de la valeur du CO2
A3 – Icône de rotation
A4 – Affichage en petit format de la valeur du CO2
A5 – Icône d'alerte niveau bas/élevé de CO2
A6 – Icône d'avertissement de CO2
A7 – Messages de recommandation de ventilation
A8 – Icône d'alerte du taux d'humidité bas/élevé

A9 – Icône de l'alerte sonore de CO2

A10 – Température ambiante

A11 – Humidité ambiante

B – Vue arrière

B1 – Trous d'accrochage

B2 - Bouton +(plus)

B3 – Bouton SET

B4 – Bouton (minus)

B5 – Compartiment à piles

B6 – Compartiment de rangement du cordon de l'adaptateur secteur

B7 – Sortie du cordon de l'adaptateur secteur

B8 – Support

B9 – Ventilation du capteur de CO2

Principales caractéristiques

- Affichage en gras et en grand format de l'heure, du niveau de CO _2 , de la température et de l'humidité relative

- Affichage en couleur des recommandations de ventilation en fonction des niveaux de CO₂

- Capteur NDIR stable pour la détection de CO _2

- Grande plage de mesure du CO _2 400 - 5 000 ppm

- Alerte programmable de niveau élevé/bas du CO _2 et de l'humidité relative

- Alerte sonore d'avertissement de niveau élevé/bas de CO _2

- Étalonnage automatique intelligent de la ligne de base et étalonnage manuel sur CO₂

- Capteur de lumière pour le réglage automatique de la luminosité de l'écran

- Puce mémoire intégrée pour sauvegarder les réglages lorsque l'appareil est éteint

- Pile de secours : 2 piles AA (non fournies)

- Alimentation électrique : Adaptateur secteur de 5 V\~1,5 A KA0601A-0501200EUS (fourni)

• Fixation au mur ou installation sur table

Installation

- Faites glisser le couvercle du compartiment à piles à l'arrière de l'horloge pour l'ouvrir.

- Branchez l'adaptateur secteur de 5 V-1,5 A CA/CC fourni à une prise murale CA, puis à la prise CC à l'arrière de votre horloge.

• En option, pour la fonction de sauvegarde uniquement : installez 2 piles AA en respectant le signe de polarité correct (+) et (-).
• Remettez le couvercle du compartiment à piles.

Remarques :

• Utilisez uniquement l'adaptateur secteur fourni KA0601A-0501200EUS

Après avoir mis votre horloge sous tension, l'écran affichera 0:00 avec la température et l'humidité relative correspondantes. Votre lecture de CO₂ affiche « 150 » ppm et commence le compte à rebours. Dans environ 150 secondes (2 minutes et demie), une donnée pertinente sur le CO₂ sera affichée. L'appareil continuera à se calibrer et affichera les données correctes de CO₂ dans les 24 heures.

Lorsque l'alimentation secteur est interrompue, l'écran s'éteint. Les réglages de votre appareil seront conservés par la puce mémoire interne et l'heure sera conservée par les piles de secours installées. Votre horloge fonctionnera de nouveau après le rétablissement de l'alimentation secteur.

Recommandation de ventilation en fonction de la concentration de CO2 dans l'air

Plage de mesure	État d'affichage
Plus de 2000 ppm eq
1501 – 2000 ppm eq
1001 – 1500 ppm eq
601 – 1000 ppm eq
400 – 600 ppm eq

Votre moniteur de CO2 mesure et affiche le CO2 en ppm avec des recommandations de ventilation en couleur :

Les icônes aignotent lorsque le CO2 actuel dépasse 2000 ppm.

Pour régler l'heure, 12/24 heures et l'alerte de niveau élevé/bas du CO² et de l'humidité

1) Appuyez sur le bouton et maintenez-le enfoncé, le chiffre de

l'heure « 0 » clignote. Appuyez sur le bouton ou sur pour régler l'heure.

CO₂|RH% SET 2) Appuyez à nouveau sur le bouton, les chiffres des minutes « 00 »

CO₂ ▲ + OU SUR pour régler les CALIBRATE

clignotent. Appuyez sur le bouton ou sur pour régler les minutes.

CO₂|RHx SET 3) Appuyez à nouveau sur le bouton ▲▼, l'heure affiche « 24 Hr » et

clignote. Appuyez à nouveau sur le bouton ou sur pour sélectionner « 12 Hr ». Une icône « PM » apparaîtra pour indiquer l'heure de l'après-midi dans le format 12 heures. Veuillez noter que l'icône AM n'est pas présente.

4) Appuyez à nouveau sur le bouton, les chiffres de CO 2 « 400 » (par

défaut) clignotent et l'icône ▼ apparaît. Appuyez sur ⚙ ou sur ⚠ pour régler le niveau d'alerte bas de CO₂. Appuyez une fois pour régler +/- 10 ppm. Appuyez sur le bouton +/- et maintenez-le enfoncé pour effectuer le réglage en vitesse rapide. Le niveau d'alerte le plus bas est 400 ppm.

CO₂|RH% SET

2) Appuyez à nouveau sur le bouton, les chiffres de CO

2 « 2000 »

CO2

(par défaut) clignotent et apparaît. Appuyez sur le bouton ou sur CALIBRATE

pour régler le niveau d'alerte bas de CO2 . Appuyez une fois pour régler +/-10 ppm. Appuyez sur le bouton +/- et maintenez-le enfoncé pour effectuer le réglage en vitesse rapide. Le niveau d'alerte de CO2 le plus élevé est 5000 ppm.

CO₂|RH% SET

3) Appuyez à nouveau sur le bouton, les chiffres de l'humidité

« 35% » (par défaut) clignotent et ▼ apparaît. Appuyez sur le bouton CALIBRATE

ou pour régler le niveau d'alerte bas de l'humidité relative. Appuyez à nouveau sur le bouton +/-1%, puis sur le bouton +/- et maintenez-le enfoncé pour accélérer le processus de réglage. Le niveau d'alerte le plus bas est 20 %.

4) Répétez l'étape 2) pour régler le niveau d'alerte élevé de l'humidité relative (par défaut à 70%). Le niveau d'alerte le plus élevé de l'humidité relative est 95 %.

CO₂|RH% SET

5) Appuyez sur pour confirmer et terminer le réglage.

Remarque :

• Le moniteur enregistrera vos réglages et quittera le mode d'alerte lorsqu'aucune touche n'est appuyée pendant environ 10 secondes.

- Lorsque le CO 2 ou l'humidité relative atteint le niveau d'alerte élevé/bas défini, l'icône correspondante ou apparaît et clignote. La lecture de CO 2 clignote également pour vous le rappeler.

Pour utiliser l'alarme sonore du CO₂ (en cas d'alerte de niveau élevé)

- Appuyez sur le bouton et maintenez-le enfoncé pour activer

l'alarme sonore du CO₂. Lorsque l'alarme est activée, l'icône apparaît à l'écran.

- Lorsque le CO _2 mesuré atteint le niveau d'alerte élevé défini, les deux

chiffres du CO₂, les icônes et clignotent et un bip est émis en continu. Le bip s'accélère lorsque le niveau de CO₂ mesuré dépasse progressivement le niveau d'alerte élevé défini.

Si cela se produit, veuillez ouvrir les fenêtres, régler la ventilation et éviter que trop de personnes ne se rassemblent pour améliorer la qualité de l'air dans votre environnement.

- Appuyez sur n'importe quel bouton pour arrêter temporairement le son (il retentira à nouveau dans 15 secondes). Pour désactiver

complètement l'alarme vocale de CO₂, appuyez sur le bouton

maintenez-le enfoncé jusqu'à ce que l'icône disparaisse. Les

chiffres et l'icône du CO 2 clignotent en permanence lorsque le CO 2 dépasse le niveau d'alerte élevé défini.

Pour permuter l'affichage de l'heure et de la lecture du CO₂

Appuyez une fois sur le bouton pour passer de l'affichage permanent de l'heure en grand format à l'affichage permanent du CO₂ en grand format. Appuyez à nouveau sur ce bouton pour activer l'affichage alterné de l'heure

et du CO2 ⇔ toutes les 5 secondes (un court bip retentit et l'icône

apparaît). Appuyez à nouveau sur ce bouton pour revenir à l'affichage

permanent de l'heure en grand format. L'icône disparaît.

Pour étalonner le capteur de CO2

Ce moniteur est étalonné en usine à une concentration standard de CO2 de 400 ppm.

Attention : Ne pas étalonner manuellement le moniteur dans un environnement dont la concentration en CO2 est inconnue.

Étalonnage automatique de la ligne de base : votre horloge est équipée d'une puce intelligente qui se calibre automatiquement pour réduire la dérive du capteur de CO_2 en cas d'utilisation prolongée. Elle se calibrera automatiquement à la valeur minimale de CO_2 détectée pendant 7 jours de surveillance continue.

Remarque importante : assurez-vous que l'endroit où vous placez votre horloge est bien ventilé (avec un niveau de CO₂ proche de 400 ppm) pendant au moins une heure par jour, ou déplacez l'horloge dans une telle pièce aussi bien ventilée pendant une heure environ par jour pour effectuer un étalonnage automatique de la ligne de base.

Étalonnage manuel du capteur de CO₂

Il est recommandé de procéder à un étalonnage manuel effectué par un laboratoire qualifié tous les 12 mois.

- Placez votre moniteur de CO _2 dans une chambre d'étalonnage de 400 ppm. Mettez-le sous tension et attendez pendant 2 minutes et demie jusqu'à ce que la première

CALIBRATE

- mesure de CO _2 s'affiche. Puis appuyez sur et maintenez-la enfoncée jusqu'à ce que « CAL » clignote comme ci-dessous. Après environ 20 minutes, le clignotement s'arrêtera et l'étalonnage sera terminé. Votre horloge reviendra en mode d'affichage normal.

- Pour arrêter l'étalonnage manuel à tout moment, appuyez une fois sur

CALIBRATE

Capteur de lumière pour l'autorégulation de la luminosité de l'écran L'horloge est équipée d'un capteur de lumière (situé en haut à droite de l'horloge). Il ajuste la luminosité de l'écran (niveau Élevé / Moyen / Bas) en fonction de l'environnement lumineux environnant.

Depannage

Pas d'affichage ni de fonctions

Vérifiez que l'adaptateur secteur est correctement branché.

Temps de réponse

Assurez-vous que les canaux de circulation d'air à l'arrière du moniteur ne sont pas bloqués ou couverts.

La lecture de CO₂ affiche « Err »

Le capteur de CO₂ ne fonctionne pas correctement. Débranchez l'adaptateur CA/CC pendant 10 secondes pour le réinsérer dans votre moniteur.

Entretien et nettoyage

1. Placez votre moniteur sur une surface stable, à l'abri des sources de lumière directe du soleil, de chaleur excessive ou d'humidité.
2. Nettoyez votre moniteur avec un chiffon doux humidifié uniquement avec de l'eau et du savon doux. Des agents puissants tels que la benzine, les diluants ou des matériaux similaires peuvent endommager la surface de l'objet. Assurez-vous que le moniteur est débranché avant de procéder à son nettoyage.
3. N'ouvrez pas le boîtier arrière et ne manipulez aucun élément de ce moniteur.
4. N'utilisez que l'adaptateur secteur fourni sur un réseau de mêmes spécifications ou tension.

Niveaux de CO2 et lignes directrices

Vous trouverez ci-dessous quelques niveaux de référence de CO2 en général :

400\~600 ppm

600\~1 000 ppm

1 000\~1 500 ppm

1 500\~2 000 ppm

2 000\~5 000 ppm

Niveau de fond (normal) de l'air extérieur.

Niveau habituel pour les espaces occupés avec un bon échange d'air.

Démarrer la ventilation de la pièce.

Niveau de plaintes de somnolence et de manque d'air. Ventilation recommandée !

Niveau d'apparition des maux de tête, de la somnolence et d'un air stagnant, vicié et étouffant.

Un manque de concentration, une perte d'attention, une augmentation du rythme

cardiaque et de légères nausées peuvent également être présents. Ventilation fortement recommandée !

5 000 ppm

L'exposition peut conduire à une grave privation d'oxygène entraînant des lésions cérébrales permanentes, le coma et la mort. Nécessite une ventilation immédiate !

Déclaration de conformité

Technotrade, déclare par la présente que ce produit WL 1040 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE et ROHS 2011/65/CE. La déclaration de conformité EU originale est disponible à l'adresse : www.technoline.de/doc/4029665110400

Spécifications

CO_2

Plage de mesure :	400 – 5000 ppm
Résolution :	1 ppm
Précision :	+/- 50 ppm (jusqu'à 2 000 ppm)
Temps de préchauffage :	2 minutes et demie
Plage de température :	0 à 50 °C
Résolution de température :	1 °C
Plage d'humidité relative :	20% à 95%
Plage d'humidité relative :	1 %
Température de fonctionnement :	0 à 50 °C, < 95 % HR sans condensation

Affichage hors plage

CO2:	400 (inférieur à 400 ppm) / Élevé (supérieur à 5 000 ppm)
Température :	Basse (inférieure à 0 °C) / Élevée (supérieure à 50 °C)
Humidité relative :	20 % (inférieure à 20 %) / 95 % (supérieure à 95 %)
Alimentation électrique :	Adaptateur de 5 V CC, 1,5 A KA0601A-0501200EUS

Réglages par défaut

Alerte de CO₂ : Bas - 400, Élevé - 2 000

Alerte d'humidité relative : Bas - 35 %, Élevé - 70 %

Alarme vocale de CO_2 : Non affichée

Précautions

• Cet appareil est destiné à être utilisé uniquement à l'intérieur.
• Ne soumettez pas l'appareil à une force ou à un choc excessif.
• N'exposez pas l'appareil à la lumière directe du soleil, à des températures extrêmes, à l'humidité ou à la poussière.
• Ne plongez pas l'appareil dans l'eau.
• Évitez de le mettre en contact avec des matériaux corrosifs.
• Ne jetez pas cet appareil au feu, il risque d'exploser.
• N'ouvrez pas le panneau arrière et n'apportez aucune modification aux composants de cette unité.

Avertissements de sécurité concernant les piles

• Utilisez uniquement des piles alcalines non rechargeables.
• Installez les piles en respectant les polarités (+/-).
• Remplacez toujours toutes les piles en même temps.
• Ne mélangez pas des piles usagées avec des piles neuves.
• Lorsque les piles sont déchargées, les retirer immédiatement de l'appareil.
• Retirez les piles lorsque vous n'allez pas utiliser l'appareil.
• N'essayez pas de recharger des piles qui ne sont pas rechargeables et ne jetez aucune pile au feu, elle risque d'exploser.
• Rangez vos piles de façon à ce qu'aucun objet métallique ne puisse causer de court-circuit.
• Évitez d'exposer les piles à des températures extrêmes, à l'humidité ou à la lumière directe du soleil.
• Conservez vos piles hors de la portée des enfants. Elles présentent un risque d'étouffement.

N'utilisez cet appareil que pour l'usage auquel il est destiné !

Obligation légale concernant la mise au rebut des piles

Ne jetez pas les piles usagées avec les ordures ménagères, car elles sont nuisibles à la santé et à l'environnement. Vous pouvez ramener les piles usagées sans frais à votre

revendeur et aux points de collecte. En tant que consommateur, vous êtes obligé par la loi de ramener les piles usagées aux revendeurs et aux points de collecte !

Respect de l'obligation de la loi sur les appareils électriques

Ce symbole signifie que les appareils électriques ne doivent pas être jetés aux ordures ménagères à la fin de leur vie utile. Ramenez votre appareil à un point de collecte de déchets ou à un centre de recyclage local. Ceci s'applique à tous les pays de l'Union européenne et aux autres pays

européens disposant d'un système de collecte sélectif des déchets.

Séparez le carton d'emballage de tout sous carton éventuel en plastique. Tout bien trier conformément aux règlementations en matière de séparation des déchets.
