NÁVOD K OBSLUZE WL 1040 TECHNOLINE

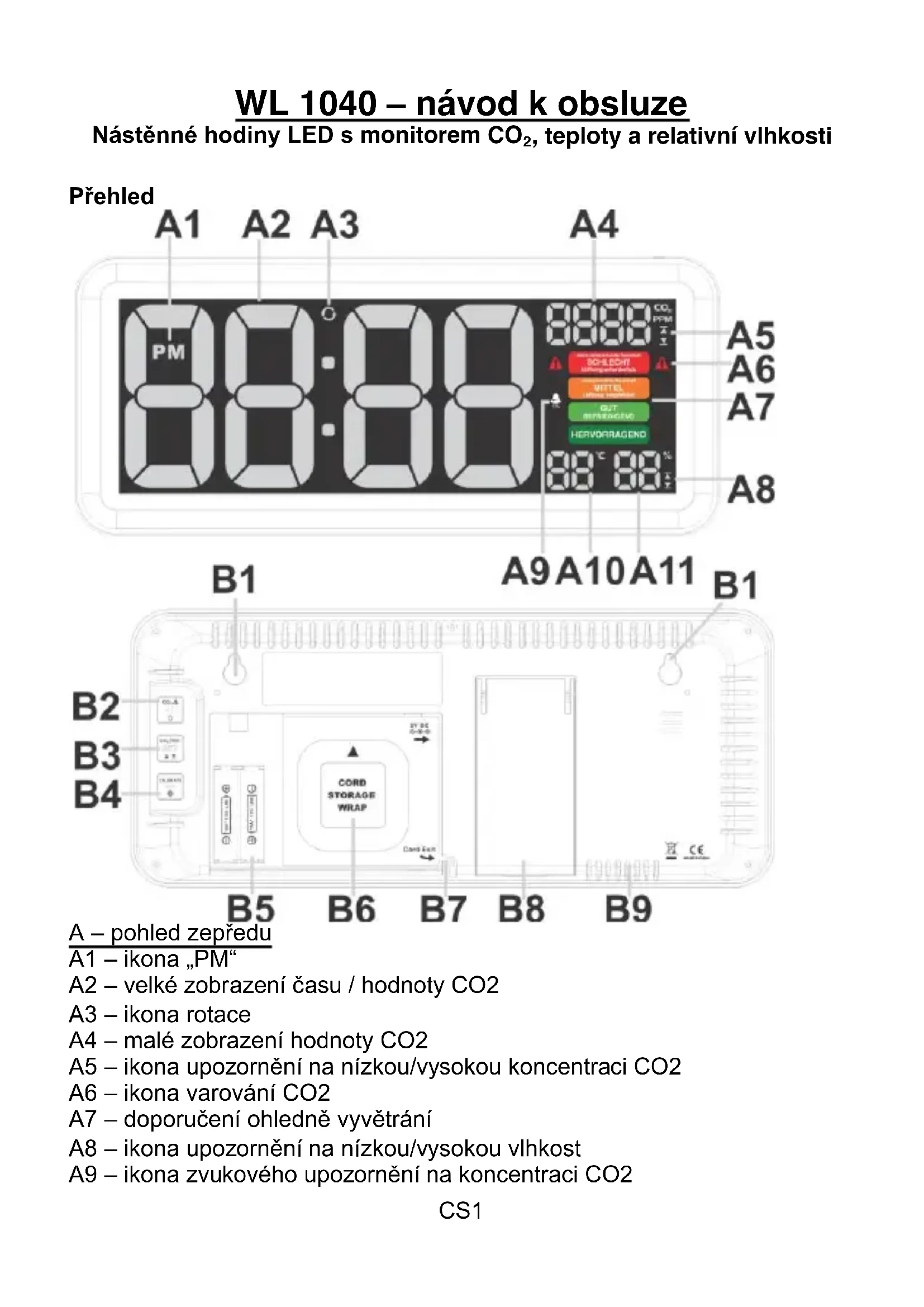

WL 1040 – návod k obsluze
Nástěnné hodiny LED s monitorem CO₂, teploty a relativní vlhkosti

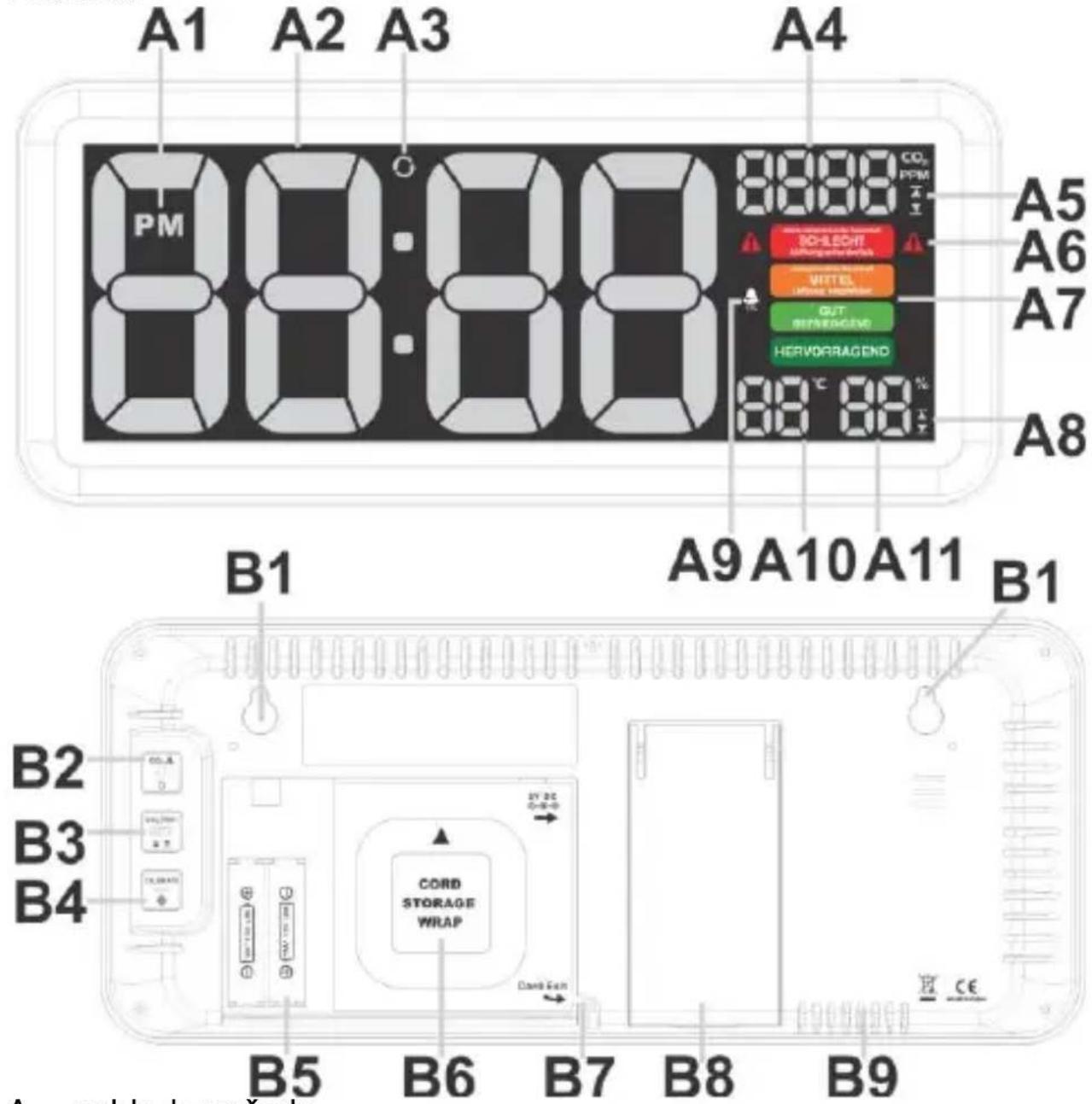

Přehled
A1 - ikona „PM“
A2 – velké zobrazení času / hodnoty CO2
A3 - ikona rotace
A4 – malé zobrazení hodnoty CO2
A5 – ikona upozornění na nízkou/vysokou koncentraci CO2
A6 – ikona varování CO2
A7 – doporučení ohledně vyvětrání
A8 – ikona upozornění na nízkou/vysokou vlhkost
A9 – ikona zvukového upozornění na koncentraci CO2
A10 – vnitřní teplota
A11 – vnitřní vlhkost
B – pohled zezadu
B1 – otvory pro zavěšení
B2 – tlačítko + (plus)
B3 – tlačítko SET
B4 – tlačítko – (minus)
B5 – prostor pro baterie
B6 – prostor pro navinutí a uskladnění kabelu napájecího adaptéru
B7 – výstup kabelu napájecího adaptéru
B8 – stojan
B9 – odvětrávání senzoru CO2
Hlavní vlastnosti
- Velké zobrazení času tučným písmem, koncentrace CO _2 , teplota a relativní vlhkost
- Barevné zobrazení doporučení ohledně vyvětrání založených na koncentraci CO₂
- Stabilní senzor NDIR k detekci CO _2
- Široký rozsah měření koncentrace CO _2 400–5 000 ppm
- Programovatelná ikona upozornění na vysokou/nízkou koncentraci CO₂ a relativní vlhkost
- Slyšitelné upozornění s varováním na vysokou/nízkou koncentraci CO _2
- Inteligentní automatická kalibrace základní úrovně a ruční kalibrace koncentrace CO₂
- Světelný senzor pro automatické nastavení jasu displeje
- Vestavěný paměťový čip k uložení nastavení při vypnutí napájení
• Záložní napájení bateriemi: 2× baterie AA (nejsou součástí dodávky) - Napájení: napájecí adaptér 5 V, 1,5 A KA0601A-0501200EUS (součástí dodávky)
- Upevnění na zed' nebo postavení na stůl
Instalace
• Vysunutím otevřete kryt bateriového prostoru v zadní části hodin.
- Připojte přiložený napájecí adaptér stř./stejnosm. proudu 5 V, 1,5 A do nástěnné zásuvky se střídavým proudem a druhý konec poté připojte ke zdířce stejnosměrného proudu na zadní straně hodin.
- Volitelně lze pouze jako záložní napájení vložit 2× baterie AA a dbát přitom na dodržení správné polarity (+) a (−).
- Vrat'te zpět kryt bateriového prostoru.
Poznámky:
• Používejte pouze dodaný napájecí adaptér KA0601A-0501200EUS
Po připojení napájení hodin se na displeji rozsvítí hodnota 0:00 spolu s příslušnou teplotou a relativní vlhkostí. Jako koncentrace CO₂ se zobrazí „150“ ppm a začne odpočítávání. Za přibližně 150 sekund (2,5 minuty) se zobrazí relevantní údaj koncentrace CO₂. Zařízení se začne samo kalibrovat a správný údaj koncentrace CO₂ se zobrazí za 24 hodin.
Dojde-li k přerušení napájení střídavým proudem, displej se vypne. Jsou-li vloženy záložní baterie, nastavení zařízení se zachová v interním paměťovém čipu a uloží se i čas. Po obnovení napájení střídavým proudem se obnoví i funkce hodin.
Doporučení vyvětrání na základě koncentrace CO2 ve vzduchu
| Rozsah měření | Stav displeje | ||
| Více než 2 000 ppm ekv. |  |  |  |
| 1 501–2 000 ppm ekv. |  | ||
| 1001–1 500 ppm ekv. |  | ||
| 601–1 000 ppm ekv. |  | ||
| 400–600 ppm ekv. |  | ||
Monitor CO2 měří a zobrazuje koncentraci CO2 v ppm spolu s barevnými doporučeními vyvětrání:
Přesahuje-li aktuální koncentrace CO2 hodnotu 2 000 ppm, blikají ikony
Postup nastavení času, 12- nebo 24hodinového formátu a upozornění na vysokou nebo nízkou koncentraci CO₂ a vlhkost
CO₂|RH% SET 1) Stiskněte tlačítko a podržte jej stisknuté. Začne blikat číslice hodin CO₂ ▲ + CALIBRATE „0“. Stisknutím tlačítka nebo nastavte hodiny.
2) Stiskněte znovu tlačítko . Začne blikat číslice minut „00“. CO₂ | RH% SET CO₂ ▲ + CALIBRATE Stisknutím tlačítka nebo nastavte minuty.
CO₂|RH% SET 3) Stiskněte opět tlačítko ▲ ▼ . V zobrazení času se objeví text
„24 Hr“ a bude blikat. Stisknutím tlačítka nebo vyberte možnost „12 Hr“. Při vybraném 12hodinovém formátu bude odpoledne indikovat ikona „PM“. Upozorňujeme, že na displeji není ikona AM značící dopolední čas.
CO₂|RH% SET 4) Znovu stiskněte tlačítko . Začne blikat číslice koncentrace CO
„400“ (výchozí hodnota) a zobrazí se ikona ▼. Stisknutím tlačítka CALIBRATE
nebo nastavte, při jaké koncentraci CO _2 se zobrazí upozornění na nízkou koncentraci. Jedno stisknutí představuje krok ±10 ppm. Stisknutím tlačítka +/- a jeho podržením se nastavování zrychlí. Nejnižší koncentrace pro upozornění je 400 ppm.
2) Znovu stiskněte tlačítko . Začne blikat číslice koncentrace CO „2000“ (výchozí hodnota) a zobrazí se ikona ▲. Stisknutím tlačítka
CALIBRATE
nebo nastavte, při jaké koncentraci CO 2 se zobrazí upozornění na vysokou koncentraci. Jedno stisknutí představuje krok ±10 ppm. Stisknutím tlačítka +/- a jeho podržením se nastavování zrychlí. Nejvyšší koncentrací CO 2 pro upozornění je 5 000 ppm.
CO_2|RH%
SET
3) Znovu stiskněte tlačítko 🚠️. Začne blikat číslice vlhkosti „35%“
CO _2
(výchozí hodnota) a zobrazí se ikona ▼ Stisknutím tlačítka ○ nebo CALIBRATE
nastavte, při jaké relativní vlhkosti se zobrazí upozornění na nízkou vlhkost. Jedno stisknutí představuje krok ±1 %. Stisknutím tlačítka +/- a jeho podržením se nastavování zrychlí. Nejnižší koncentrace pro upozornění je 20 %.
4) Opakováním kroku 2) nastavte hodnotu relativní vlhkosti pro upozornění na vysokou vlhkost (výchozí hodnotou je 70 %). Nejvyšší relativní vlhkost pro upozornění je 95 %.
CO_2|RH×
SET
5) Stisknutím tlačítka potvrd'te a ukončete nastavení.
Poznámka:
- Nedojde-li po dobu přibližně 10 sekund ke stisknutí žádného tlačítka, monitor nastavení uloží a ukončí režim nastavování upozornění.
- Dosáhne-li naměřená koncentrace CO 2 nebo relativní vlhkost hodnoty nastavené pro upozornění na vysokou/nízkou hladinu, zobrazí se související ikona nebo a bude blikat. Bude blikat také odečet CO 2 , aby vás upozornil.
Používání slyšitelného varování na koncentraci CO₂ (při upozornění na vysokou koncentraci)
- Stisknutím tlačítka a jeno podržením zapněte slyšitelné varování na koncentraci CO _2 . Je-li toto varování zapnuté, zobrazuje se na
displeji ikona
- Dosáhne-li naměřená koncentrace CO _2 nastavené úrovně pro upozornění na vysokou koncentraci, začnou blikat jak číslice
koncentrace CO₂, tak ikony a bude se nepřetržitě ozývat slyšitelný zvuk pípání. Se zvyšováním naměřené koncentrace CO₂ nad nastavenou hodnotu upozornění na vysokou koncentraci se bude zvuk pípání zrychlovat.
Pokud k tomu dojde, otevřete okna, zlepšete ventilaci vzduchu a zabraňte shromažďování většího počtu lidí, aby se kvalita vzduchu v prostředí zlepšila.
• Stisknutím jakéhokoli tlačítka zvuk dočasně zastavíte (ozve se znovu za 15 sekund). Chcete-li zvukové varování na koncentraci CO₂ zcela
deaktivovat, stiskněte tlačítko
a podržte jej stisknuté, dokud
ikona oezmizí. Pokud bude koncentrace CO 2 stále přesahovat hodnotu pro upozornění na vysokou koncentraci, budou číslice koncentrace CO 2 a ikona stále blikat.
Změna ze zobrazení času na odečet koncentrace CO₂
Jedním stisknutím tlačítka změníte konstantní velké zobrazení času na konstantní velké zobrazení koncentrace CO₂. Opětovným stisknutím tohoto tlačítka aktivujete automatické střídání zobrazení času ⇔ koncentrace CO2 každé 5 sekundy (ozve se krátké pípnutí a zobrazí se
ikona ) Dalším stisknutím tohoto tlačítka se displej vrátí ke konstantnímu velkému zobrazení času. Ikona zmizí.
Kalibrace senzoru CO2
Tento monitor je továrně nakalibrován na standardní koncentraci CO2 400 ppm.
Upozornění: Nekalibrujte monitor ručně v prostředí s neznámou koncentrací CO2.
Automatická kalibrace základní úrovně: Hodiny jsou vybaveny inteligentním čipem, který se automaticky kalibruje, aby zredukoval posun senzoru CO₂ při dlouhodobém používání. Automaticky se nakalibrují samy při minimálním odečtu koncentrace CO₂ detekovaném za 7 dní souvislého monitorování.
Důležitá poznámka: Zajistěte, aby bylo umístění hodin dobře odvětrávané po dobu alespoň jedné hodiny každý den (s koncentrací CO₂ kolem 400 ppm) nebo po podobnou dobu. Nebo hodiny každý den přesuňte na hodinu nebo podobnou dobu do dobře větrané místnosti, aby se provedla automatická kalibrace základní úrovně.
Ruční kalibrace senzoru CO₂
Doporučuje se nechat provést jednou za 12 měsíců ruční kalibraci v kvalifikované laboratori.
- Umístěte monitor CO 2 do kalibrační komory s koncentrací 400 ppm. Zapněte jej a počkejte 2,5 minuty, než se zobrazí první odečet CO 2 .
- Poté stiskněte tlačítko a podržte jej stisknuté, dokud bude blikat text „CAL“, viz níže. Za přibližně 20 minut blikání přestane a kalibrace bude dokončena. Hodiny se vrátí do režimu normálního zobrazení.
- Chcete-li ruční kalibraci kdykoli zastavit, stiskněte jednou tlačítko CALIBRATE
Světelný senzor pro automatické nastavení jasu displeje
Hodiny jsou vybaveny světelným senzorem (umístěným v pravé horní části hodin). V závislosti na osvětlení okolního prostředí senzor nastavuje jas displeje (na vysokou/střední/nízkou úroveň).
Řešení potíží
Nic se nezobrazuje ani nefunguje
Zkontrolujte, zda je správně připojen adaptér stř./stejnosm. proudu.
Doba odezvy
Zkontrolujte, zda nejsou kanály toku vzduchu na zadní straně monitoru blokovány nebo zakryty.
Zobrazení „Err“ místo odečtu koncentrace CO₂
Senzor CO₂ nefunguje správně. Odpojte na dobu 10 sekund adaptér stř./stejnosm. proudu a poté jej znovu připojte do monitoru.
Péče a údržba
- Umístěte monitor na stabilní povrch mimo dosah zdrojů přímého slunečního záření nebo nadměrného tepla a vlhka.
- Čistěte monitor pomocí měkkého hadříku navlhčeného pouze šetrným prostředkem a vodou. Silnější čistící prostředky, jako například benzín, ředidla a podobné látky, mohou povrch zařízení poškodit. Zajistěte, aby byl monitor před čištěním odpojen od napájení.
- Neotevírejte zadní kryt ani nemanipulujte s žádnými součástkami tohoto monitoru.
- Nepřipojujte je k žádnému jinému AC/AC nebo AC/DC adaptéru s nesprávnou specifikací nebo napětím.
Koncentrace CO2 a vodítka
Níže jsou uvedeny obecné referenční úrovně CO2:
| 400–600 ppm | Jde o koncentraci venkovního vzduchu prostředí (normální). |
| 600–1 000 ppm | Jde o typickou koncentraci obsazených prostor s dobrou výměnou vzduchu. |
| 1 000–1 500 ppm | Začněte místnost větrat. |
| 1 500–2 000 ppm | Jde o koncentraci spojenou se stížnostmi na únavu a špatný vzduch. Doporučuje se vyvětrat! |
| 2 000–5 000 ppm | Jde o úroveň spojenou s bolestmi hlavy, ospalostí, mátožností, vyčerpáním – vydýchaný vzduch. Může také docházet ke špatnému soustředění, ztrátě pozornosti, zvýšené srdeční frekvenci a mírnému nucení na zvracení. Důrazně se doporučuje vyvětrat! |
| >5 000 ppm | Vystavení této koncentraci může vést |
k závažnému nedostatku kyslíku vedoucímu k trvalému poškození mozku, kómatu a smrti. Je nutné okamžité vyvětrat!
Prohlášení o shodě
My, společnost Technotrade, tímto prohlašujeme, že výrobek WL 1040 splňuje základní požadavky a další příslušná ustanovení směrnice 2014/53/EU a ROHS 2011/65/ES. Originál prohlášení o shodě EU lze nalézt na webu: www.technoline.de/doc/4029665110400
Technické údaje
CO_2
| Rozsah měření: | 400–5 000 ppm |
| Rozlišení: | 1 ppm |
| Přesnost: | ±50 ppm (až 2 000 ppm) |
| Doba zahřívání: | 2,5 minuty |
| Teplotní rozsah: | 0–50 °C |
| Teplotní rozlišení: | 1 °C |
| Rozsah relativní vlhkosti: | 20–95 % |
| Rozsah relativní vlhkosti: | 1% |
| Provozní teplota: | 0–50 °C, <95 % nekondenzující rel. vlhkosti |
Hodnoty mimo rozsah zobrazení
| CO2: | 400 (pod 400 ppm) / HI (přes 5 000 ppm) |
| Teplota: | LO (pod 0 °C) / HI (nad 50 °C) |
| Rel. vlhkost: | 20% (pod 20 %) / 95% (nad 95 %) |
| Napájení: | adaptér 5 V stejnosm., 1,5 A |
KA0601A-0501200EUS
Výchozí nastavení
| Upozornění na koncentraci CO_2 : | nízká – 400, vysoká – 2 000 |
| Upozornění na rel. vlhkost: | nízká – 35 %, vysoká – 70 % |
| Zvukové varování na koncentraci CO_2 : | vypnuto |
Bezpečnostní opatření
- Toto zařízení je určeno k používání pouze ve vnitřních prostorách.
- Nevystavujte jednotku působení nadměrné síly ani otrésům.
- Nevystavujte jednotku extrémním teplotám, přímému slunečnímu svitu, prachu či vlhkosti.
- Neponořujte do vody.
- Vyhněte se kontaktu s jakýmkoliv korozivním materiálem.
- Nevhazujte jednotku do ohně, hrozí nebezpečí exploze.
- Neotevírejte vnitřní kryt a nemanipulujte s žádnými součástkami této jednotky.
Bezpečnostní opatření u baterií
- Používejte pouze alkalické baterie, nikdy ne dobíjecí baterie.
• Vložte baterie se správnou polaritou (+/−).
• Vždy vyměňte kompletní sadu baterií. - Nikdy nemíchejte dohromady použité a nové baterie.
- Slabé baterie okamžitě vyjměte.
- Jestliže zařízení nepoužíváte, vyjměte z něj baterie.
- Baterie nenabíjejte a nevhazujte je do ohně – mohou explodovat.
- Baterie skladujte mimo dosah kovových předmětů, kontakt s nimi může způsobit zkrat.
- Nevystavujte baterie extrémním teplotám, vlhkosti či přímému slunečnímu svitu.
- Veškeré baterie skladujte mimo dosah dětí. Hrozí riziko udušení.
Výrobek používejte pouze k zamýšlenému účelu!
Likvidace baterií podle předpisů
Staré baterie nepatří do domovního odpadu, protože by mohly ohrožovat zdraví a poškodit životní prostředí. Použité baterie můžete zdarma vrátit prodejci a do sběrných míst. Jako koncoví uživatelé jste vázáni zákonem použité baterie
vrátit distributorům a do jiných sběrných míst!
Povinnosti dle zákona o elektrických zařízeních
Tento symbol znamená, že po ukončení životnosti elektrického zařízení je nutno jej likvidovat odděleně od běžného domovního odpadu. Zařízení vraťte do místního sběrného místa nebo centra pro recyklaci. To platí pro všechny země Evropské unie a ostatní evropské země se
samostatným systémem shromažd'ování odpadu.
