WS 6441 - Station Météo TECHNOLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météo avec capteur extérieur sans fil
Marque	TECHNOLINE
Modèle	WS 6441
Alimentation station de base	Adaptateur secteur (HX0180500150D2E) ou 3 piles AAA (non incluses)
Alimentation capteur extérieur	2 piles AAA (non incluses)
Plage température intérieure	0 °C à 50 °C
Plage température extérieure	-40 °C à 70 °C
Précision température	±1 °C (0 °C à 50 °C), ±2 °C (-20 °C à 0 °C), ±4 °C (-40 °C à -20 °C)
Plage humidité intérieure/extérieure	20 % à 99 % HR
Précision humidité	±5 % (35 % à 75 %), ±10 % (20 % à 35 % et 75 % à 95 %)
Nombre max de capteurs extérieurs	3 (1 inclus)
Fréquence de transmission	433 MHz
Puissance d’émission maximale	8 dBm
Portée sans fil	30 m (99 ft) en champ libre
Réception horaire radio-pilotée	DCF77 (77,5 kHz)
Fonctions	Prévisions météo (4 icônes), pression barométrique, phase de lune, alarme avec rappel, rétroéclairage LED, tendance température, heure radio-pilotée, calendrier
Affichage	Numérique LED, jour de semaine en 7 langues
Dimensions (approx.)	200 x 150 x 50 mm (station de base)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Consignes de sécurité	Ne pas exposer à l’eau, au feu, aux températures extrêmes. Utiliser piles alcalines non rechargeables.
Recyclage	Ne pas jeter aux ordures ménagères. Déposer en déchetterie ou point de collecte.

FOIRE AUX QUESTIONS - WS 6441 TECHNOLINE

Comment mettre en service la station météo WS 6441 ?

Branchez l'adaptateur secteur fourni à la station de base. Ouvrez le compartiment à piles du capteur extérieur, insérez 2 piles AAA en respectant les polarités, puis fermez. Les données du capteur sont automatiquement transmises.

Comment régler l'heure manuellement si le signal DCF77 n'est pas reçu ?

En mode d'affichage de l'heure, maintenez la touche SET enfoncée 2 secondes. Le fuseau horaire clignote. Utilisez UP/DOWN pour régler : fuseau, langue du jour, format 12/24h, heures, minutes, année, mois, jour, unité de pression. Appuyez sur SET pour valider chaque étape.

Que faire si l'affichage du capteur extérieur indique '-' ?

Vérifiez les piles du capteur et qu'il est bien allumé. Assurez-vous que la distance entre la station et le capteur est inférieure à 30 m et qu'aucun obstacle métallique n'interfère. Appuyez longuement sur la touche DOWN de la station pour forcer la réception.

Comment activer ou désactiver l'alarme ?

Appuyez une fois sur ALARM pour afficher l'heure d'alarme. Appuyez à nouveau sur ALARM pour activer (icône cloche affichée) ou désactiver (icône disparue). En mode alarme, maintenez ALARM pour régler l'heure.

Comment utiliser la fonction rappel d'alarme (snooze) ?

Lorsque l'alarme sonne, appuyez sur SNZ/LIGHT pour la mettre en pause. Elle sonnera à nouveau après 10 minutes. Pour arrêter complètement l'alarme, appuyez sur n'importe quelle autre touche.

Comment changer l'unité de température entre °C et °F ?

En mode d'affichage de l'heure, appuyez sur la touche UP pour basculer entre °C et °F.

Que signifient les icônes de prévisions météo ?

Les icônes sont : ensoleillé, partiellement ensoleillé, nuageux et pluvieux. Elles sont basées sur l'évolution de la pression atmosphérique et indiquent le temps attendu dans les 12 à 24 heures, pas le temps actuel.

Comment remplacer les piles de la station de base et du capteur ?

Pour la station : ouvrez le compartiment à piles (22) à l'arrière, insérez 3 piles AAA neuves. Pour le capteur : ouvrez le compartiment (26), insérez 2 piles AAA. Respectez les polarités. Utilisez des piles alcalines non rechargeables.

La station n'affiche pas la bonne heure, même après réception DCF77. Que faire ?

Vérifiez le réglage du fuseau horaire. Si vous êtes au Royaume-Uni, réglez le fuseau sur -1. Placez la station près d'une fenêtre, loin des appareils électroniques. Si le signal est trop faible, réglez l'heure manuellement.

Comment nettoyer la station météo ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou de solvants. Ne plongez pas l'appareil dans l'eau.

MODE D'EMPLOI WS 6441 TECHNOLINE

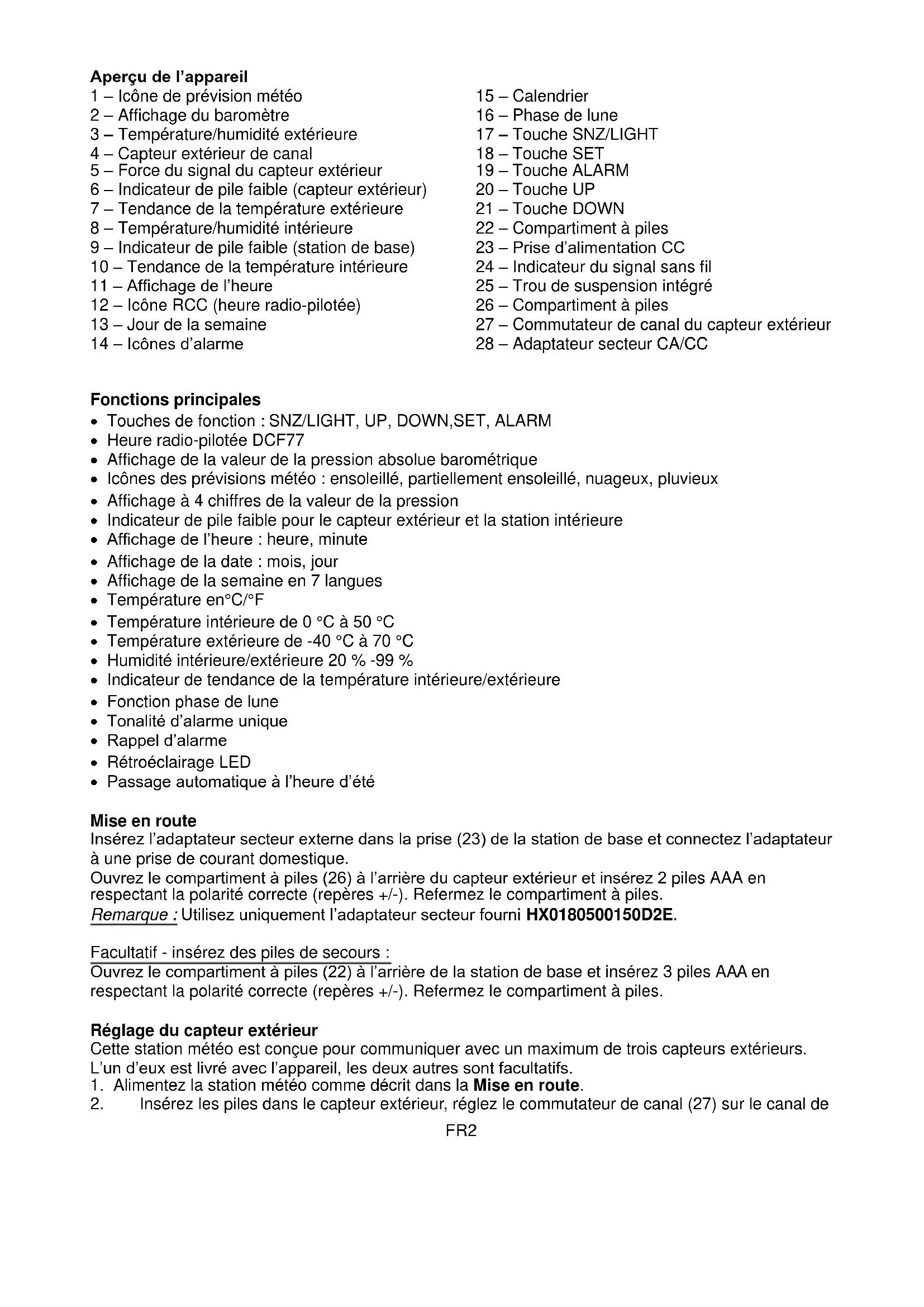

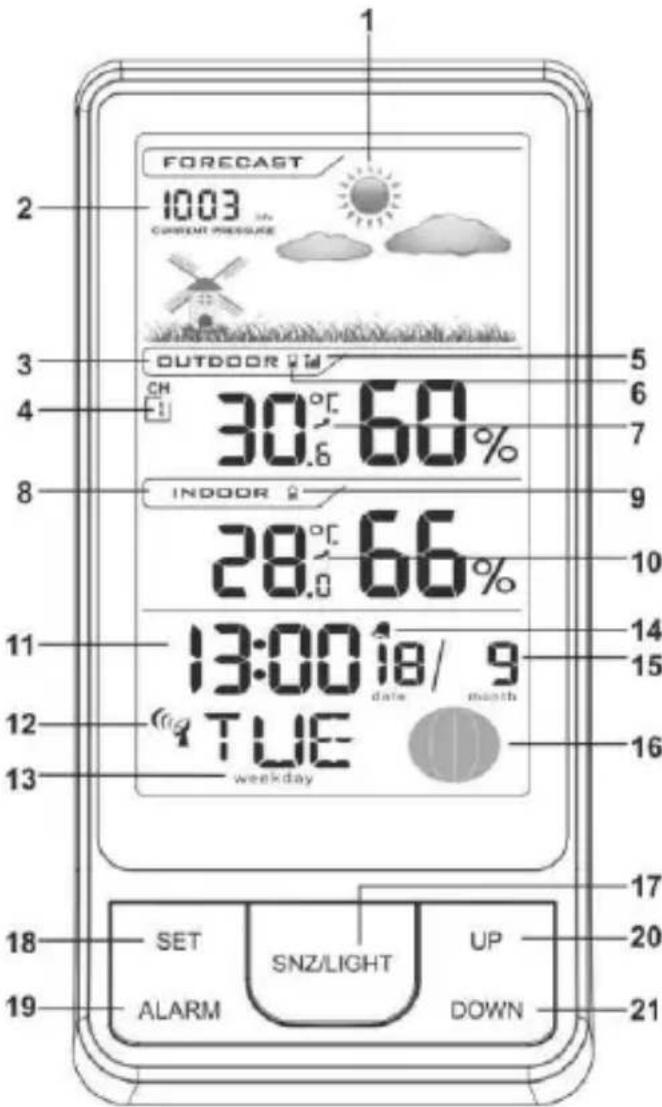

Aperçu de l'appareil

1 - Icône de prévision météo
2 - Affichage du baromètre
3 - Température/humidité extérieure
4 - Capteur extérieur de canal
5 - Force du signal du capteur extérieur
6 - Indicateur de pile faible (capteur extérieur)
7 - Tendance de la température extérieure
8 - Température/humidité interieure
9 - Indicateur de pile faible (station de base)
10 - Tendance de la température interieure
11 - Affichage de l'heure
12 - Icône RCC (heure radio-pilotée)
13 - Jour de la semaine
14 - Icônes d'alarme

15-Calendrier
16 - Phase de lune
17 - Touche SNZ/LIGHT
18 - Touche SET
19 - Touche ALARM
20 - Touche UP
21 - Touche DOWN

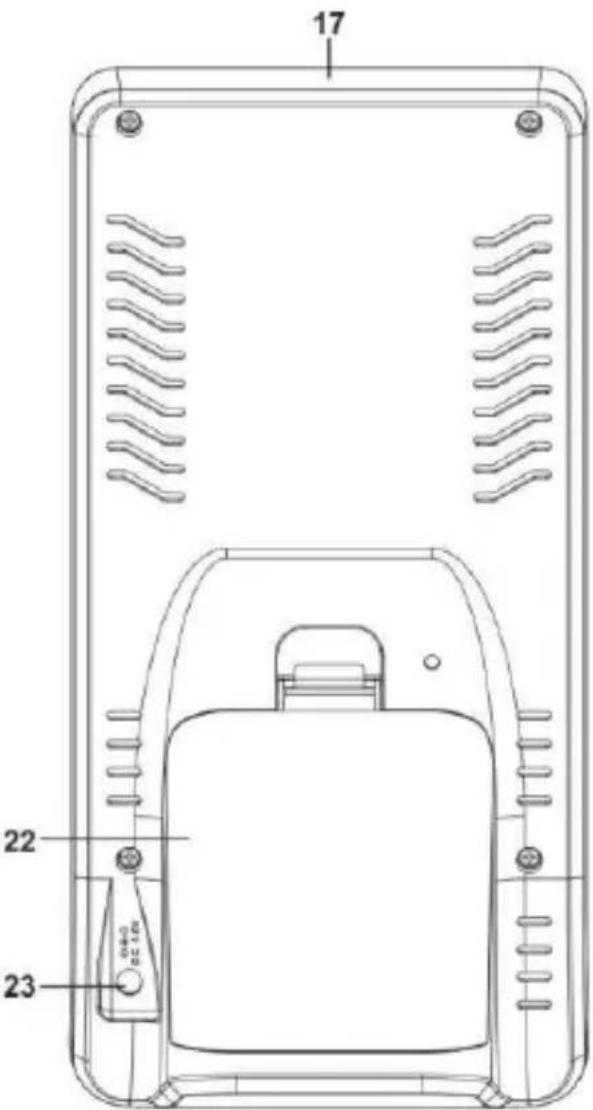

22 - Compartment à piles
23 - Prise d'alimentation CC

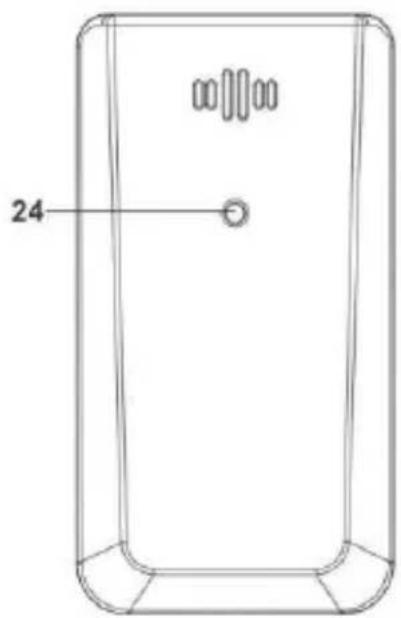

24 - Indicateur du signal sans fil

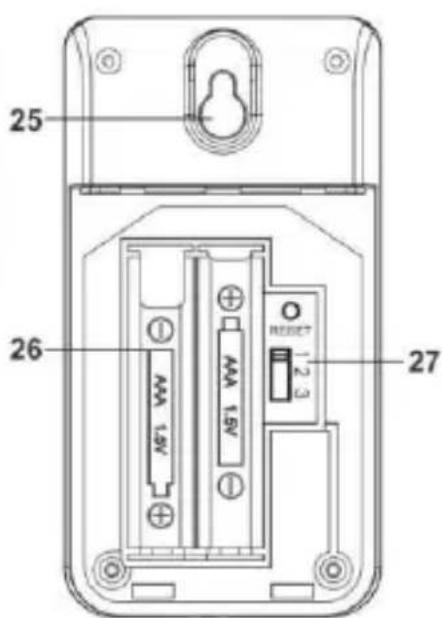

25 - Trou de suspension intégré
26 - Compartment à piles
27 - Commutateur de canal du capteur extérieur
28 - Adaptateur secteur CA/CC

Fonctions principales

• Touches de fonction : SNZ/LIGHT, UP, DOWN, SET, ALARM
  Heure radio-pilotée DCF77
• Affichage de la valeur de la pression absolue barométrique
• Icônes des prévisions météo : ensemble, partièment enseuleille, nuageux, pluvieux
• Affichage à 4 chiffres de la valeur de la pression
• Indicateur de pile faible pour le capteur extérieur et la station interieure
• Affichage de l'heure : heures, minute
• Affichage de la date : mois, jour
• Affichage de la semaine en 7 langues
• Température en°C/°F
• Température interieure de 0°C à 50°C
• Température extérieure de -40 °C à 70 °C
• Humidité interieure/extérieure 20% -99%
• Indicateur de tendance de la température interieure/extérieure
• Fonction phase de lune
• Tonalité d'alarme unique
  Rappel d'alarme
• Rétroéclairage LED
  Passage automatique à l'heure d'été

Mise en route

Insérez l'adaptateur secteur externe dans la prise (23) de la station de base et connectez l'adaptateur à une prise de courant domestique.

Ouvrez le compartment à piles (26) à l'arrière du capteur extérieur et inséréz 2 piles AAA en respectant la polarité correcte (répères +/-). Refermez le compartment à piles.

Remarque: Utilisez uniquement l'adaptateur secteur fourni HX0180500150D2E.

Facultatif - insérez des piles de secours :

Ouvre le compartment à piles (22) à l'arrière de la station de base et insérez 3 piles AAA en respectant la polarité correcte (repères +/-). Refermez le compartment à piles.

Réglage du capteur extérieur

Cette station mete o est conue pour communique uac un maximum de trois capteurs exterieurs. L'un d'eux est livre avec l'appareil, les deux autres sont facultatifs.

1. Alimentez la station météo comme décrit dans la Mise en route.
2. Inserez les piles dans le capteur extérieur, reglez le commutateur de canal (27) sur le canal de

transmission souhaite (1, 2 ou 3). Les données du capteur seront automatiquement transmises à la station de base.

1. Appuyez sur la touche DOWN (21) pour selectionner le canal du capteur extérieur sur la station de base. Sélectionnez successivement le canal 1, le canal 2, le canal 3 ou l'affichage séquentiel de 3 canaux (l'icône du cercle de flèche clignote). En cas de non-réception du signal du capteur extérieur, l'affichage de la station indique « - ». Appuyez sur la touche DOWN (21) et maintenez-la enforcée pour receivevoir manuellement le signal du capteur extérieur.

Remarque: Eloignez la station météo des équipements générant des champs magnétiques tels que les téléphones portables, les téléviseurs, etc.

Fonction horaire radio-pilotée

Cet appeareil est équipé d'un récepteur capable de receivevoir le signal horaire DCF77 de la Physikalisch Technische Bundesanstalt Braunschweig (centre de l'Allemagne) receivable dans un rayon de 1500 km.

1. La station entre automatique en reception DCF77 après avoir reçu les données du capteur extérieur
2. Appuyez sur la touche UP (20) de la station de base et maintenez-la enfoncée pour démarrer manuellement la réception DCF77 et la tour radio (icone RCC, 12) clignotera.

L'horloge tentera automatiquement de receivevoir le signal horaire DCF77 à 1 h, 2 h, 3 h, 4 h et 5 h pour garder l'heure correcte. Siaucun signal n'est reçu pendant ces heures, l'horloge tentera la reception le lendemain à la meme heure.

Remarques :

Lorsque l'icone de la tour radio clignote, la station continue de receivevoir le signal DCF77 et aucun réglage manuel ne peut être effectué.
Lorsque I'icone de la tour radio est stable,ILA signifie que le signal a ete reu avec succes.
DCF77 utilise l'heure locale allemande (UTC +1), qui est le fuseau horsire 0 de cette station. Si cette station est utilisée dans un pays avec un fuseau horsaire différent, le réglage du fuseau horsaire doit être fait en conséquence ; dans les autres pays européens, vousdezest configurer le fuseau horsaire, en fonction de l'heure locale, comparer l'heure allemande à l'heure correspondante en ajoutant ou soustrayant. Par exemple : si les utilisateurs sont au Royaume-Uni, réglez le fuseau horsaire sur -1 h.

• Eloiignez la station météo des équipements générant des champs magnétiques tels que les téléphones portables, les téléviseurs, etc..
  L'heure doit etre reglee manuellement si aucun signal hora radio-pilot n'est disponible ou ne peut etre reçu.
  Lorsque la station météo reçoit le signal DCF77, l'affichage estASFRE. L'affichage de la station s'allumera si la station a bien reçu le signal DCF77 ou si aucun signal n'est reçu apres 7 minutes.

Réglage manuel de l'heure

1. En mode d'affichage de l'heure, appuyez sur la touche SET (18) et maintenez-la enforcée pendant 2 secondes pour acceder au mode de réglage de l'heure et le fuseau horsaire clignote.
2. Ordre de réglage: fuseau horsaire (-12 à +12 heures) → langue du jour de la période → 12/24 h → heures → minute → année → mois → jour → unité du baromètre → quitter le mode de réglage et revenir à l'heure
3. Dans le processus de réglage, appuyez sur la touche UP (20) ou DOWN (21) pour modifier la valeur de réglage. Appuyez sur la touche UP (20) ou DOWN (21) et maintenez-la enforcée pour accélérer le processus de réglage.
4. Appuyez sur la touche SET (18) pour accepter la valeur de réglage actuelle et passez à l'étape de réglage suivante.

Remarque:

Si aucune touche n'est appuyee au bout de 10 secondes, la station quittera automatique le mode de reglage, la valeur reglee sera enregistrree et la station reviendra au mode d'affichage de l'heure

• Réglez le fuseau hora sur 0 pour UTC +1 (Allemagne), ou par exemple réglez le fuseau hora sur -1 pour UTC (Royaume-Uni)
• Aperçu des symboles de langue

	Anglais	Allemand	François	Espagnol	Italien	Néerlandais	Danois
Jour de laSEAmine	ENG	GER	FRE	SPA	ITA	DUT	DAN
Lundi	MON	MON	LUN	LUN	LUN	MAA	MAN
Mardi	TUE	DIE	MAR	MAR	MAR	DIN	TIR
Mercredi	WED	MIT	MER	MIE	MER	WOE	ONS
Jeudi	THU	DON	JEL	JUE	GIO	DON	TOR
Vendredi	FRI	FRE	VEN	VIE	VEN	VRI	FRE
Samedi	SAT	SAM	SAM	SAB	SAB	ZAT	LOR
Dimanche	SUN	SON	DIM	DOM	DOM	ZON	SON

Réglage de l'alarme

En mode d'affichage de l'heure, appuyez une seule fois sur ALARM (19) pour passer du mode d'affichage de l'heure au mode d'affichage de l'alarme, affiche l'heure de l'alarme avec « ALM » en position jour de la semaine.

1. En mode d'affichage de l'alarme, appuyez sur la touche ALARM (19) pour activer ou désactiver l'alarme. L'icone de la cloche apparait à l'écran lorsque l'alarme est activée et disparait lorsque

l'alarme est désactivée.

1. En mode d'affichage de l'alarme, appuyez sur la touche ALARM (19) et maintenez-la enforcée pour entrer dans le mode de réglage de l'alarme et l'heure de l'alarme clignote
2. L'ordre de réglage est : heures → minute → quitter le réglage de l'alarme
3. Dans le processus de réglage, appuyez sur la touche UP (20) ou DOWN (21) pour modifier la valeur de réglage. Appuyez sur la touche UP (20) ou DOWN (21) et maintenez-la enforcée pour accélérer le processus de réglage.
4. Appuyez sur la touche ALARM (19) pour accepter la valeur de réglage actuelle et passez à l'étape de réglage suivante.

Remarque :

Si aucune touche n'est appuyee au bout de 10 secondes, la station quittera automatiquement le mode de reglage, la valeur reglee sera enregistrree et la station reviendra au mode d'affichage de l'heure

Alarme avec fonction de rappel d'alarme

L'heure d'alarme par défaut est 7 h.
La tonalité d'alarme retentit lorsque l'heure définie pour l'alarme est atteinte pendant que l'alarme est active.
L'alarme dure 2 minutes et augmente en intensependant que le son de l'alarme est actif.
Le symbole de la cloche clignotera pendant que le son de l'alarme est actif.
1. Appuyez sur la touche SNZ/LIGHT (17) pendant que le son de l'alarme est actif pourmettre l'alarme en pause et passer en mode rappel d'alarme ; après 10 minutes, l'alarme retentit et Iicone de la cloche clignote a nouveau.
2. Que ce soit en mode alarme ou en mode rappel d'alarme, appuyez sur n'importe qu'elle touche, sauf SNZ/LIGHT (17) pour quitter le mode alarme ou rappel d'alarme et revenir au mode heures normale.
3. Si la touche SNZ/LIGHT (17) est utilisé pendant le mode rappel d'alarme, sa fonction d'origine ne changera pas.

Retroéclairage

Lorsque you utilisez uniquement des piles : appuyez sur la touche SNZ/LIGHT (17) pour activer le rétroéclairage pendant 10 secondes.

Lorsque you utilisez l'adaptateur secteur : branchez l'adaptateur secteur pour passer automatiquement au niveau de luminosite le plus elevé, appuyez à nouveau sur la touche SNZ/LIGHT (17) pour changer la luminosite du rétroéclairage : HI (elevé) → LO (bas) → OFF →

Indicateur de pile à plat

Basse tension interieure : lorsque la pile est à un niveau élevé, il n'y a pas de basse tension ; lorsqu'elle est à un niveau bas, il y a basse tension, un symbole de niveau bas apparait (9)

Basse tension extérieure : en fonction du signal de l'émetteur, en cas de basse tension, l'icone (6) s'affiche.

Prévisions météo

La station prévoit des conditions météorologiques pour les 12 à 24 prochains heures en fonction du changement de la pression atmosphérique. Les prévisions météo sont basées sur le changement de la pression atmosphérique et sont correctes à 70 - 75% . Il existe 4 types de graphiques:

Ensemble

Partiellement

Nuageux

Pluvieux

ensoleillé

L'unité de la pression atmosphérique est hPa ou inHG. Lors du réglage de l'heure, vous pouvez désirir l'unité de mesure.

La station détecte automatiquement les changements de pression atmophérique en conséquence pour afficher le symbole des prévisions météo (1). Cette prévision concerne les 12/24 heures.

Par exemple: Si la station détecte une pression atmosphérique élevée, l'écran affichera le symbole du soleil, mais à l'extérieur il pourrait pleuvoir, car la disposition concerne les 12/24 heures.

Remarque: Les symboles des prévisions météo peuvent ne pas reflérer les conditions météorologiques actuelles.

Ils ne concernent que les conditions futures. Les prévisions ne peuvent pas etre sures a 100% en raison de divers facteurs.

Le fabricant n'est pas responsable des dommages ou situations causés par une prévision incorrecte.

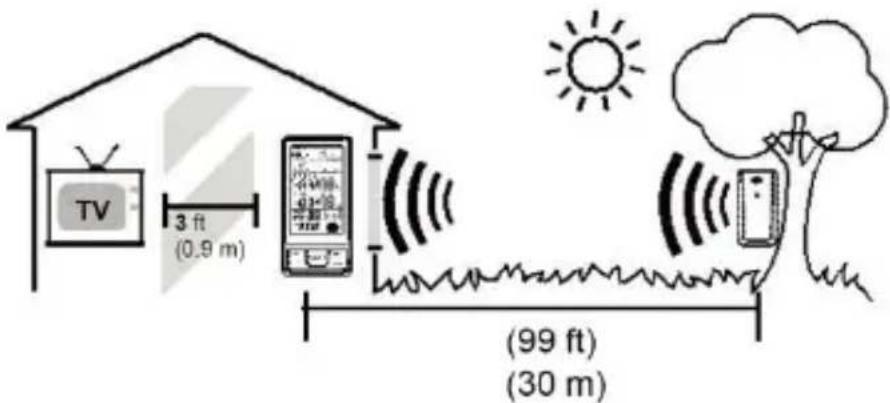

Directives importantes de positionnement

Pour assurer une mesure précise de la température, placez les apparéils à l'abri de la lumière directe du soleil et loin de toute source de chaleur ou de tout évent. Placez l'émetteur à l'abri de la pluie.

L'unité d'affichage et le capteur extérieur doivent être à moins de 99 pieds (30 m) l'un de l'autre.

Pour maximiser la portée sans fil, éloignez les apparciels des grands objets metalliques, des murs écais, des surfaces metalliques ou d'autres objets susceptibles de limiter la communication sans fil.

Pour éviter les interférences sans fil, placez les deux apparéils à au moins 3 pieds (0,9 m) des apparéils électroniques (TV, ordinateur, micro-ondes, radio, etc.)

Unité de température

En mode d'affichage de l'heure, appuyez sur la touche UP (20) pour selectionner ° C / °F comme unité de température affichée.

Tendance de la température interieure/extérieure

La prévision de la température est indiquée par les icônes (10) à côté de la température interieure et par les icônes (7) à côté de la température extérieure :

L'icone de la flèche pointe vers le bas : s'affiche lorsqu'un changement est enregistré à une température inférieure à -1 °C.
L'icone de la flèche pointe vers la gauche : s'affiche lorsqu'un changement de température est enregistré entre +/-1 °C.
L'icone de la flèche pointe vers le haut : s'affiche lorsqu'un changement est enregistré à une température inférieure à +1 °C.

Par la presente, Technotrade déclare que ce produit WS641 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE et ROHS 2011/65/CE.

La déclaration de conformité EU originale est disponible à: www.technoline.de/doc/4029665064413

Specifications

Plage de températures intérieures :	de 0 °C à 50 °C
Plage d'humidité intérieure :	de 20 % à 99 % HR (humidité relative)
Plage de températures extérieures :	de -40 °C- à +70 °C
Precision de température :	-40 °C ~ -20 °C : ±4 °C
	-20 °C ~ 0 °C : ±2 °C
	0 °C ~ +50 °C : ±1 °C
Precision de l'humidité :	±5 % de 35 % à 75 % et ±10 % de 20 % à 35 % & 75 % à 95 %.
Canal :	max. 3 capteurs extérieurs
Réception du signal radio-piloté :	77,5 KHz
Portée de transmission :	30 m RF
Fréquence de transmission :	433 MHz
Puisance d'émission maximale :	8 dBm
Alimentation de l'unité principale :	3 piles AAA (non incluses)
Alimentation du capteur externe :	2 piles AAA (non incluses)

Effets de réception dus à l'environnement

La station utilise la technologie sans fil pour obtenir l'heure précise. comme pour tout apparéil sans fil, la réception peut être affectée dans les cas suivants :

• Distance de transmission longue
  Montagnes et vallees toutes proches
• Près d'autoroutes, chemins de fer, aéroports, cables à haute tension, etc.
• À proximité d'un chantier de construction
• Entoure de batiments élevés
• A l'intérieur de batiments en beton
• A proximite d'appareils electriques (ordinateurs, téléviseurs, etc.) et des structures métalliques
• A l'intérieur de vehicules mobiles

Placez voire station meteodans un endroit avec des signaux optimaux, par exemple pres d'une fenetre, loin des surfaces metalliques et des appareils electriques.

Précautions

• Cette station est prévue pour une utilisation à l'intérieur et les émetteurs sont prévus pour une utilisation à l'extérieur.
• Ne soumettez pas l'appareil à une force ou à un choc excessif.
  N'exposez pas l'appareil à la lumière directe du soleil, à des températures extrêmes, à l'humidité ou à la poussière.
• Ne plongez pas l'appareil dans l'eau.
• Evitez de lemettre en contact avec des matériaux corrosifs.
• Ne jetez pas cet apparéil au feu, il risque d'exploser.
  N'ouvrez pas le panneau arriere et n'apportez aucune modification aux composants de cette unité.

Avertissements de sécurité concernant les piles

• Utilisez uniquement des piles alcalines non rechargeables.
• Installez les piles en respectant les polarités (+/-).
• Remplacez toujours toutes les piles en même temps.
• Ne mélangez pas des piles usagées avec des piles neuves.
  Lorsque les piles sont decharges, les retireer immeditatement de l'appareil.
• Retirez les piles lorsque vous n'allez pas utiliser l'appareil.

N'essayez pas de recharger des piles qui ne sont pas rechargeables et ne jetez aucune pile au feu, elle risque d'exploser.
Rangez vos piles de façon à ce qu'aucun objet métallique ne puisse causer de court-circuit.
Evitez d'exposer les piles à des températures extrêmes, à l'humidité ou à la lumière directe du soleil.
- Conservez vos piles hors de la portée des enfants. Ellesprésent un risque d'étouffement.

N'utilisez cet apparéil que pour l'usage auquel il est destiné!

Obligation légale concernant la mise au rebut des piles

Ne jetez pas les piles usagées avec les ordures menagères, car elles sont nuisibles à la santé et à l'environnement. Vous pouvez ramener les piles usagées sans frais à votre revendeur et aux points de collecte. En tant que consommateur, vous étés obligé par la loi de ramener les piles usagées aux revendeurs et aux points de collecte!

Respect de l'obligation de la loi sur les apparêils électriques

Ce symbole signifie que les apparciels électriques ne doivent pas être jetés aux ordures menagères à la fin de leur vie utile. Ramenez vous appareil à un point de collecte de déchets ou à un centre de recyclage local. Ceci s'applique à tous les pays de l'Union Européenne et aux autres pays européens disposant d'un système de collecte sélectif des déchets.

Vista general del dispositivo

• Utilizzare solo batterie alcaline, non batterie ricaricabili.
