| Marque | Bartscher |
| Modèle | 115059 |
| Type de produit | Four électrique |
| Usage | Professionnel |
| Matériau extérieur | Acier inoxydable poli |
| Type de commande | Manettes rotatives (sélecteur de mode et thermostat) |
| Modes de cuisson | Voûte (gril), sole, voûte+sole, ventilation (modèle four aéré) |
| Plage de température | 110°C à 280°C |
| Alimentation électrique | Tension et fréquence selon plaque signalétique ; disjoncteur omnipolaire requis |
| Sécurité - Limiteur de température | Oui, sur éléments radiants |
| Sécurité - Thermostat de sécurité | Oui, à réarmement manuel |
| Voyant de fonctionnement | Voyant jaune allumé lorsque les résistances chauffent |
| Accessoires fournis | Grilles de cuisson |
| Nettoyage quotidien | Chiffon doux, eau, produits non abrasifs ; ne pas utiliser de tampons à récurer |
| Entretien périodique | Au moins deux fois par an par un technicien agréé ; nettoyage interne et contrôle des pièces |
| Réparabilité | Pièces détachées originales disponibles ; remplacement par technicien agréé |
| Pièces principales remplaçables | Résistances, ventilateur (modèle four aéré), thermostat de sécurité, joint de porte |
FOIRE AUX QUESTIONS - 115059 BARTSCHER
Questions des utilisateurs sur 115059 BARTSCHER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Four électrique au format PDF gratuitement ! Retrouvez votre notice 115059 - BARTSCHER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 115059 de la marque BARTSCHER.
MODE D'EMPLOI 115059 BARTSCHER
Lire tout de suite averissements!
COCINAS VITROCERAMICA
ES
INSTRUCCIONES PARA INSTAKKACION, USO Y MANTENINIENTO
AVERTISSEMENTS POUR LE TECHNICIEN PRÉPOSÉ À L'ENTRETIEN 26
13 ADAPTATION À UN AUTRE TYPE DE GAZ 26
14 MISE EN SERVICE....26

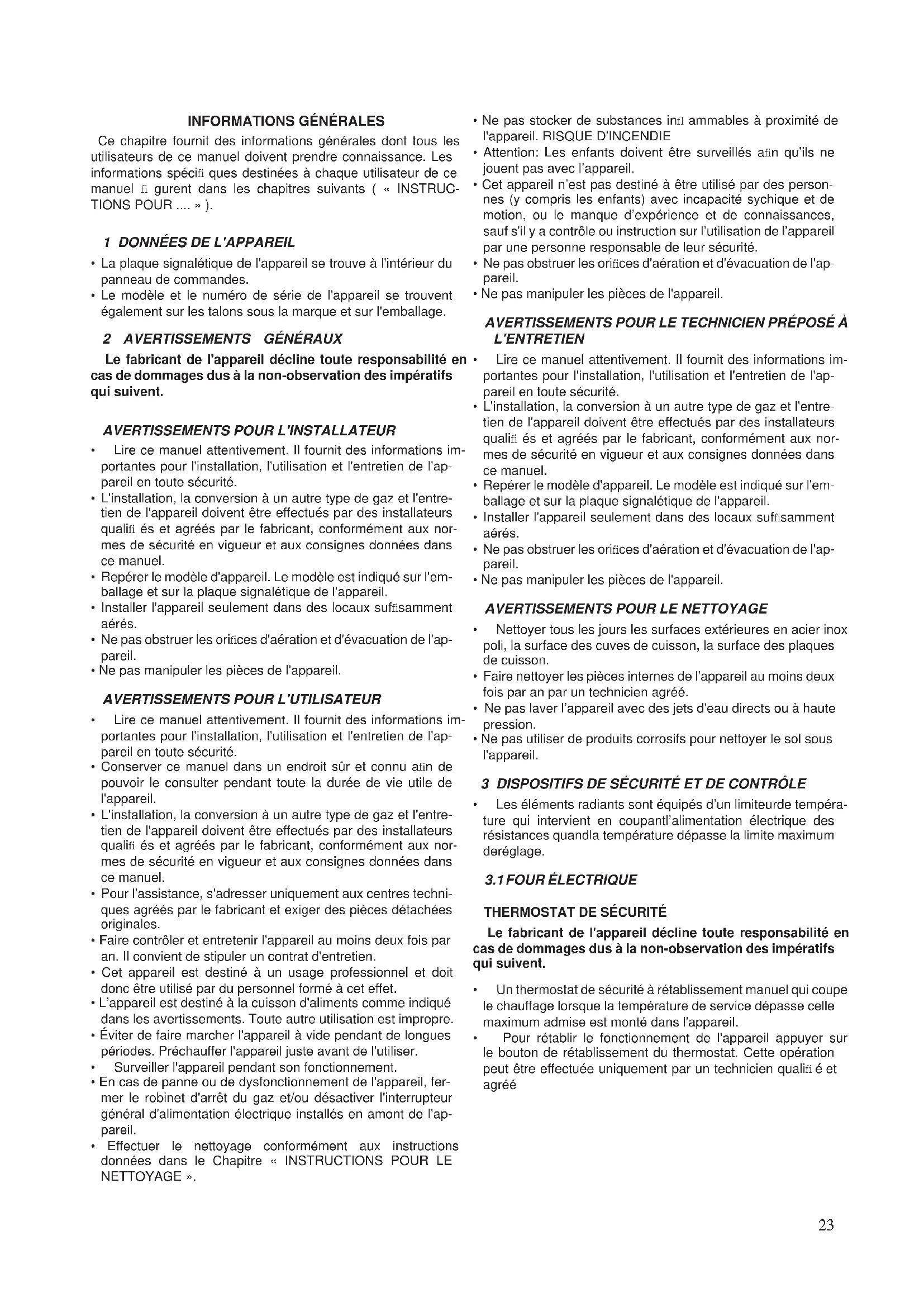

Ce chapitre fournit des informations générales dont tous les utilisateurs de ce manuel doivent prendre connaissance. Les informations spécifi ques destinées à chaque utilisateur de ce manuel fi gurent dans les chapitres suivants ( « INSTRUCTIONS POUR .... » ).
1 DONNÉES DE L'APPAREIL
- La plaque signalétique de l'appareil se trouve à l'intérieur du panneau de commandes.
- Le modèle et le numéro de série de l'appareil se trouvent également sur les talons sous la marque et sur l'emballage.
2 AVERTISSEMENTS GÉNÉRAUX
Le fabricant de l'appareil décline toute responsabilité en cas de dommages dus à la non-observation des impératifs qui suivent.
AVERTISSEMENTS POUR L'INSTALLATEUR
- Lire ce manuel attentivement. Il fournit des informations importantes pour l'installation, l'utilisation et l'entretien de l'appareil en toute sécurité.
- L'installation, la conversion à un autre type de gaz et l'entretien de l'appareil doivent être effectués par des installateurs qualifi és et agréés par le fabricant, conformément aux normes de sécurité en vigueur et aux consignes données dans ce manuel.
- Repérer le modèle d'appareil. Le modèle est indiqué sur l'emballage et sur la plaque signalétique de l'appareil.
- Installer l'appareil seulement dans des locaux suffisamment aérés.
- Ne pas obstruer les orifices d'aération et d'évacuation de l'appareil.
- Ne pas manipuler les pièces de l'appareil.
AVERTISSEMENTS POUR L'UTILISATEUR
- Lire ce manuel attentivement. Il fournit des informations importantes pour l'installation, l'utilisation et l'entretien de l'appareil en toute sécurité.
- Conserver ce manuel dans un endroit sûr et connu afin de pouvoir le consulter pendant toute la durée de vie utile de l'appareil.
- L'installation, la conversion à un autre type de gaz et l'entretien de l'appareil doivent être effectués par des installateurs qualifi és et agréés par le fabricant, conformément aux normes de sécurité en vigueur et aux consignes données dans ce manuel.
- Pour l'assistance, s'adresser uniquement aux centres techniques agréés par le fabricant et exiger des pièces détachées originales.
- Faire contrôler et entretenir l'appareil au moins deux fois par an. Il convient de stipuler un contrat d'entretien.
- Cet appareil est destiné à un usage professionnel et doit donc être utilisé par du personnel formé à cet effet.
- L'appareil est destiné à la cuisson d'aliments comme indiqué dans les avertissements. Toute autre utilisation est impropre.
- Éviter de faire marcher l'appareil à vide pendant de longues périodes. Préchauffer l'appareil juste avant de l'utiliser.
- Surveiller l'appareil pendant son fonctionnement.
- En cas de panne ou de dysfonctionnement de l'appareil, fermer le robinet d'arrêt du gaz et/ou désactiver l'interrupteur général d'alimentation électrique installés en amont de l'appareil.
-
Effectuer le nettoyage conformément aux instructions données dans le Chapitre « INSTRUCTIONS POUR LE NETTOYAGE ».
-
Ne pas stocker de substances inf1 ammables à proximité de l'appareil. RISQUE D'INCENDIE
- Attention: Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) avec incapacité sychique et de motion, ou le manque d'expérience et de connaissances, sauf s'il y a contrôle ou instruction sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
- Ne pas obstruer les orifices d'aération et d'évacuation de l'appareil.
- Ne pas manipuler les pièces de l'appareil.
AVERTISSEMENTS POUR LE TECHNICIEN PRÉPOSÉ À L'ENTRETIEN
- Lire ce manuel attentivement. Il fournit des informations importantes pour l'installation, l'utilisation et l'entretien de l'appareil en toute sécurité.
- L'installation, la conversion à un autre type de gaz et l'entretien de l'appareil doivent être effectués par des installateurs qualifi és et agréés par le fabricant, conformément aux normes de sécurité en vigueur et aux consignes données dans ce manuel.
- Repérer le modèle d'appareil. Le modèle est indiqué sur l'emballage et sur la plaque signalétique de l'appareil.
- Installer l'appareil seulement dans des locaux suffisamment aérés.
- Ne pas obstruer les orifices d'aération et d'évacuation de l'appareil.
- Ne pas manipuler les pièces de l'appareil.
AVERTISSEMENTS POUR LE NETTOYAGE
- Nettoyer tous les jours les surfaces extérieures en acier inox poli, la surface des cuves de cuisson, la surface des plaques de cuisson.
- Faire nettoyer les pièces internes de l'appareil au moins deux fois par an par un technicien agréé.
- Ne pas laver l'appareil avec des jets d'eau directs ou à haute pression.
- Ne pas utiliser de produits corrosifs pour nettoyer le sol sous l'appareil.
3 DISPOSITIFS DE SÉCURITÉ ET DE CONTRÔLE
- Les éléments radiants sont équipés d'un limiteurde température qui intervient en coupant l'alimentation électrique des résistances quand la température dépasse la limite maximum deréglage.
3.1 FOUR ÉLECTRIQUE
THERMOSTAT DE SÉCURITÉ
Le fabricant de l'appareil décline toute responsabilité en cas de dommages dus à la non-observation des impératifs qui suivent.
- Un thermostat de sécurité à rétablissement manuel qui coupe le chauffage lorsque la température de service dépasse celle maximum admise est monté dans l'appareil.
- Pour rétablir le fonctionnement de l'appareil appuyer sur le bouton de rétablissement du thermostat. Cette opération peut être effectuée uniquement par un technicien qualifié et agréé
4 ÉLIMINATION DE L'EMBALLAGE ET DE L'APPAREIL
4.1 EMBALLAGE
L'emballage est réalisé dans des matériaux compatibles avec l'environnement. Les éléments en matière plastique recyclables sont :
- la couverture transparente, les sachets du manuel d'instructions et des injecteurs (en polyéthylène - PE).
- les feuillards (en polypropylène - PP)
4.2 APPAREIL
L'appareil est réalisé à plus de 90 % dans des matériaux métalliques recyclables (acier inox, tôle aluminée, cuivre, etc.).
L'appareil doit être mis au rebut conformément à la réglementation en vigueur.
- Ne pas l'abandonner dans la nature.
• Le rendre inutilisable avant son élimination
INSTRUCTIONS POUR L'INSTALLATION
AVERTISSEMENTS POUR L'INSTALLATEUR
Le fabricant de l'appareil décline toute responsabilité en cas de dommages dus à la non-observation des impératifs qui suivent.
- Lire ce manuel attentivement. Il fournit des informations importantes pour l'installation, l'utilisation et l'entretien de l'appareil en toute sécurité.
- L'installation, la conversion à un autre type de gaz et l'entretien de l'appareil doivent être effectués par des installateurs qualifi és et agréés par le fabricant, conformément aux normes de sécurité en vigueur et aux consignes données dans ce manuel.
- Repérer le modèle d'appareil. Le modèle est indiqué sur l'emballage et sur la plaque signalétique de l'appareil.
- Installer l'appareil seulement dans des locaux suffisamment aérés.
- Ne pas obstruer les orifices d'aération et d'évacuation de l'appareil.
- Ne pas manipuler les pièces de l'appareil.
Appareils de la série DROP-IN (à encastrer)
- Effectuer l'installation en respectant rigoureusement les indications des schémas en annexe.
- N'installer ces appareils que sur des meubles métalliques (bois et/ou autres matériaux combustibles à éviter).
- Faire attention au cordon d'alimentation: les passage ne doivent présenter ni angle ni bavure susceptible de couper le cordon. De plus, la différence entre la température ambiante et celle du cordon ne doit pas être supérieure à 50°C.
5 NORMES ET TEXTES DE LOI DE RÉFÉRENCE
Installer l'appareil conformément aux normes de sécurité en vigueur.
Installer l'appareil conformément à la norme EN1717 et à la réglementation de l'eau en vigueur.
6 DÉBALLAGE
Contrôler l'état de l'emballage et demander au transporteur d'inspecter la marchandise en cas de dommages évidents.
- Enlever l'emballage
- Enlever la pellicule de protection des panneaux extérieurs.
Enlever les éventuels résidus de colle avec un solvant adapté.
7 MISE EN PLACE
- Les dimensions de l'appareil et la position des raccordements sont indiquées dans le schéma d'installation figurant au début de ce manuel.
- L'appareil peut être installé seul ou avec d'autres appareils de la même gamme.
- Cet appareil ne peut pas être encastré.
- Installer l'appareil à une distance de 10 cm minimum des murs. Cette distance peut être inférieure si les murs sont incombustibles ou protégés par un isolant thermique.
7.1 MONTAGE DE L'APPAREIL SUR UN SOCLE
Suivre les instructions fournies avec le type de support utilisé.
7.2 UNION DE PLUSIEURS APPAREILS
- Mettre les appareils les uns à côté des autres et d'aplomb de façon à ce que les plans de travail soient alignés.
- Unissez les appareils en utilisant les couvre-joints d'union spéciaux fournis sur demande
8 RACCORDEMENTS
La position et la dimension des raccordements sont précisées sur le schéma d'installation fi gurant au début de ce manuel.
8.1 BRANCHEMENT ÉLECTRIQUE
Vérifier si l'appareil est conçu pour fonctionner à la tension et à la fréquence auxquelles il sera alimenté. Contrôler la plaque signalétique de l'appareil.
- Installer en amont de l'appareil, dans un endroit facilement accessible, un disjoncteur omnipolaire d'une capacité adaptée, avec une distance d'ouverture des contacts d'au moins 3 mm et un dispositif de protection à haute sensibilité. Le courant de fuite maximum de l'appareil est de 1 mA/kW.
- Utiliser un cordon d'alimentation flexible avec gaine isolante en caoutchouc ayant des caractéristiques au moins égales au type H05 RN-F.
- Relier le cordon d'alimentation à la plaque à bornes selon les indications du schéma électrique remis avec l'appareil.
- Bloquer le cordon d'alimentation avec le serre-câble.
- Protéger le cordon d'alimentation à l'extérieur de l'appareil avec un conduit en métal ou en plastique rigide.
8.2 MISE À LA TERRE ET NOEUD ÉQUIPOTENTIEL
Brancher l'appareil à une prise de terre efficace. Relier le conducteur de terre à la borne portant le symbole 12 situé à côté de la plaque à bornes d'arrivée de la ligne.
Relier la structure métallique de l'appareil sous tension à un nœud équipotentiel. Relier le conducteur à la borne avec le symbole situé sur la partie extérieure du fond.
8.3 RACCORDEMENT AU RÉSEAU HYDRIQUE
Alimenter l'appareil avec de l'eau potable. La pression d'alimentation de l'eau doit être de 150 kPa à 300 kPa. Utiliser un réducteur si la pression d'alimentation est supérieure à celle maximale indiquée.
- Installer un filtre mécanique et un robinet d'arrêt en amont de l'appareil, dans un endroit facilement accessible.
- Éliminer les éventuels dépôts ferreux des tuyaux de raccordement avant de raccorder le filtre et l'appareil.
- Fermer les raccords n'étant pas reliés avec un bouchon étanche.
- Après le raccordement, vérifier qu'il n'y ait pas de fuites au niveau du raccordement.
8.4 RACCORDEMENT À L'ÉVACUATION DES EAUX USÉES
Les conduits d'évacuation doivent être réalisés dans des matériaux résistant à 100 °C. La vapeur produite par l'évacuation de l'eau chaude ne doit pas atteindre le fond de l'appareil.
9 MISE EN SERVICE
Voir le chapitre « INSTRUCTIONS POUR L'ENTRETIEN ».
INSTRUCTIONS POUR L'UTILISATION
AVERTISSEMENTS POUR L'UTILISATEUR
Le fabricant de l'appareil décline toute responsabilité en cas de dommages dus à la non-observation des impératifs qui suivent.
- Lire ce manuel attentivement. Il fournit des informations importantes pour l'installation, l'utilisation et l'entretien de l'appareil en toute sécurité.
- Conserver ce manuel dans un endroit sûr et connu afin de pouvoir le consulter pendant toute la durée de vie utile de l'appareil.
- L'installation, la conversion à un autre type de gaz et l'entretien de l'appareil doivent être effectués par des installateurs qualifi és et agréés par le fabricant, conformément aux normes de sécurité en vigueur et aux consignes données dans ce manuel.
- Pour l'assistance, s'adresser uniquement aux centres techniques agréés par le fabricant et exiger des pièces détachées originales.
- Faire contrôler et entretenir l'appareil au moins deux fois par an. Il convient de stipuler un contrat d'entretien.
- Cet appareil est destiné à un usage professionnel et doit donc être utilisé par du personnel formé à cet effet.
- L'appareil est destiné à la cuisson d'aliments comme indiqué dans les avertissements. Toute autre utilisation est impropre.
- Éviter de faire marcher l'appareil à vide pendant de longues périodes. Préchauffer l'appareil juste avant de l'utiliser.
- Surveiller l'appareil pendant son fonctionnement.
- En cas de panne ou de dysfonctionnement de l'appareil, fermer le robinet d'arrêt du gaz et/ou désactiver l'interrupteur général d'alimentation électrique installés en amont de l'appareil.
- Effectuer le nettoyage conformément aux instructions données dans le Chapitre « INSTRUCTIONS POUR LE NETTOYAGE ».
- Ne pas stocker de substances inf immables à proximité de l'appareil. RISQUE D'INCENDIE
- Attention: Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) avec incapacité sychique et de motion, ou le manque d'expérience et de connaissances, sauf s'il y a contrôle ou instruction sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
- Ne pas obstruer les orifices d'aération et d'évacuation de l'appareil.
- Ne pas manipuler les pièces de l'appareil.
10 UTILISATION DE LA TABLE DE CUISSON VI- TROCÉRAMIQUE
Attention : Utilisser des casseroles à fond plat et de diamètre approprié à la zone de cuisson. Le fond des casseroles doit être propre, lisse et sec pour éviter les éraitures de la surface de la table de cuisson vitrocéramique. Ne pas poser de papier d'aluminium ou des récipients en plastique sur les surfaces chaudes de la table de cuisson vitrocéramique.
Dans tous les cas, la table de cuisson vitrocéramique ne doit pas être utilisée comme surface d'appui.
ALLUMAGE ET EXTINCTION DU CHAUFFAGE
La manette de commande des éléments radiants a les positions d'utilisation suivantes :
0 Eteint
1 Température mini
2..5 Températures intermédiaires
6 Température maxi
Allumage
- Tourner la manette relative à la zone de cuisson choisie. Attention : Un voyant lumineux présent sur le plan de cuisson en vitrocéramique s'allume pour signaler lorsque la température de la zone de cuisson est supérieure à 50°C.
Extinction
- Tourner la manette du sélecteur dans la position "0".
11 UTILISATION DU FOUR ÉLECTRIQUE
AVERTISSEMENTS
- Cet appareil est destiné à la cuisson d'aliments disposés sur les grilles fournies avec l'appareil
- Ne pas laisser la porte du four ouverte ou entrouverte pendant son utilisation
- Un thermostat de sécurité à rétablissement manuel qui coupe le chauffage lorsque la température de service dépasse celle maximum admise est monté dans l'appareil.
- Ventilateur dans la chambre permettant ladecongélation (air à température ambiant) ou la cuisson des aliments par convection forcée (air chaude); ( mod.four aéré).
ALLUMAGE ET EXTINCTION DU CHAUFFAGE
Le fonctionnement du four électrique est contrôlé par deux manettes de commande (pour sélectionner le type de chauffage et la température de cuisson) Un voyant jaune signale le fonctionnement des résistances de chauffage
La manette de commande du sélecteur a les positions d'utilisation suivantes :
0 Éteint
Chauffage de la voûte (gril) allumé
Chauffage de la sole allumé
Chauffage voûte + sole allumé
La manette de commande du thermostat offre les positions d'utilisation suivantes :
0 Éteint
110 Température de cuisson minimum
280 Température maximum
Allumage
- Tourner la manette du sélecteur dans la position d'utilisation choisie
- Tourner la manette du thermostat sur la position correspondant à la température de cuisson choisie.
• Le voyant jaune s'allume. - Le voyant jaune s'éteint pour indiquer que la température choisie est atteinte.
Extinction
- Tourner la manette du thermostat sur la position « 0 ».
- Tourner la manette du sélecteur dans la position "0".
Démarrage ventilation (mod. four aéré)
L'interrupteur a les positions d'utilisation suivantes :
1 Allumé
0 Éteint
Allumage
• Appuyer sur l'interrupteur dans la position 1.
• L'interrupteur s'allume.
Extinction
• Appuyer sur l'interrupteur dans la position 0.
• L'interrupteur s'éteint.
12 PÉRIODES D'INACTIVITÉ
Avant une période d'inactivité prévue, procéder comme suit :
• Nettoyer l'appareil à fond.
- Passer un chiffon imbibé d'un peu d'huile de vaseline sur toutes les surfaces de façon à étaler un fi lm de protection.
- Laisser les couvercles ouverts.
- Fermer les robinets ou interrupteurs généraux en amont des appareils.
Après une période d'inactivité prolongée de l'appareil, procéder comme suit :
- Contrôler l'appareil avant de le réutiliser.
- Faire fonctionner les appareils électriques à la température minimum pendant au moins 60 minutes
INSTRUCTIONS POUR LE NETTOYAGE
AVERTISSEMENTS POUR LE NETTOYAGE
Le fabricant de l'appareil décline toute responsabilité en cas de dommages dus à la non-observation des impératifs qui suivent.
- Couper l'alimentation électrique de l'appareil, si sous tension, avant toute opération
- Nettoyer tous les jours les surfaces extérieures en acier inox poli, la surface des cuves de cuisson, la surface des plaques de cuisson.
- Faire nettoyer les pièces internes de l'appareil au moins deux fois par an par un technicien agréé.
- Ne pas laver l'appareil avec des jets d'eau directs ou à haute pression.
- Ne pas utiliser de produits corrosifs pour nettoyer le sol sous l'appareil.
SURFACES POLIES EN ACIER INOXYDABLE
- Nettoyer les surfaces avec un chiffon ou une éponge en utilisant de l'eau et des produits nettoyants non abrasifs Passer le chiffon dans le sens du polissage Rincer souvent et sécher ensuite soigneusement
- Ne pas utiliser de tampons à récurer ni d'autres objets en fer
- Ne pas utiliser de produits chimiques contenant du chlore
- Ne pas utiliser d'objets pointus pouvant rayer la surface
Nettoyage du ventilateur (mod.four aéré)
- Nettoyez périodiquement le ventilateur. L'accumulation excessive de graisse sur les palescause la surchauffe du moteur, une mauvaise distribution de la chaleur et par conséquent une cuisson non uniform.
INSTRUCTIONS POUR L'ENTRETIEN
AVERTISSEMENTS POUR LE TECHNICIEN PRÉPOSÉ À L'ENTRETIEN
Le fabricant de l'appareil décline toute responsabilité en cas de dommages dus à la non-observation des impératifs qui suivent.
- Lire ce manuel attentivement. Il fournit des informations importantes pour l'installation, l'utilisation et l'entretien de l'appareil en toute sécurité.
- L'installation, la conversion à un autre type de gaz et l'entretien de l'appareil doivent être effectués par des installateurs qualifi és et agréés par le fabricant, conformément aux normes de sécurité en vigueur et aux consignes données dans ce manuel.
- Repérer le modèle d'appareil. Le modèle est indiqué sur l'emballage et sur la plaque signalétique de l'appareil.
- Installer l'appareil seulement dans des locaux suffisamment aérés.
- Ne pas obstruer les orifices d'aération et d'évacuation de l'appareil.
- Ne pas manipuler les pièces de l'appareil.
13 ADAPTATION À UN AUTRE TYPE DE GAZ
Voir le chapitre " Instructions pour l'installation "
14 MISE EN SERVICE
Après l'installation, l'adaptation à un autre type de gaz ou des interventions d'entretien, vérifier le fonctionnement de l'appareil En cas de dysfonctionnements, consulter le paragraphe "Résolution des dysfonctionnements"
Mettre l'appareil en marche conformément aux instructions d'utilisation figurant au chapitre "INSTRUCTIONS POUR L'UTILISATION" et vérifier :
• les valeurs du courant de chaque phase
- la régularité d'allumage des résistances de chauffage
15 RÉSOLUTION DES DYSFONCTIONNEMENTS
15.1 TABLE DE CUISSON VITROCÉRAMIQUE
L'élément radiant sélectionné ne chauffe pas
Causes possibles
• Contrôler les valves fusibles
- Interrupteur général d'alimentation électrique désactivé
- Tension d'alimentation insuffisante ou branchement électrique incorrect de l'appareil
• Le régulateur d'énergie est défectueux
- Élément défectueux ou mal relié (résistance interne brûlée).
Le chauffage ne se règle pas
Causes possibles
• Le thermostat de réglage de la température est défectueux
15.2 FOUR ÉLECTRIQUE
L'appareil ne chauffe pas.
Causes possibles
• Le thermostat de réglage de la température est défectueux
- Les résistances sont défectueuses
• Le thermostat de sécurité s'est déclenché
• Le ventilateur est défectueux.( mod. four aéré).
Le chauffage ne se règle pas
Causes possibles
• Le thermostat de réglage de la température est défectueux
16 REMPLACEMENT DE PIÈCES
AVERTISSEMENTS POUR LE REMPLACEMENT DE PIÈCES.
- Couper l'alimentation électrique de l'appareil, si sous tension, avant toute opération
- Après avoir remplacé une pièce du circuit de gaz, vérifier qu'il n'y a aucune fuite sur les points de raccordement au circuit.
- Après le remplacement d'un composant du circuit électrique, vérifi er qu'il est correctement relié au câblage
- Procéder délicatement au remplacement des éléments radiants, en faisant particulièrement attention lors de la manipulation et le repositionnement des pièces.
16.1 TABLE DE CUISSON VITROCÉRAMIQUE
Remplacement des éléments radiants
• Enlever le fond de l'appareil.
- Remplacer la pièce en panne.
Remplacement du régulateur d'énergie
• Enlever le fond de l'appareil.
- Remplacer la pièce en panne.
Table de cuisson vitrocéramique
- En cas de rupture du plan d'appui vitrocéramique, il est conseillé de le faire remplacer par notre société.
16.2 FOUR ÉLECTRIQUE
Remplacement de la résistance
- Procédez par l'intérieur de la chambre du four. Débranchez la résistance et dévissez les vis surles brides
• Déposer et remplacer le composant. - Remonter toutes les pièces. Effectuer les opérations de démontage dans l'ordre inverse.
Replacement du ventilateur ( Mod.four aéré)
- Retirez les grilles, les supports des grilles et les écrans de protection.
• Déposer et remplacer le composant. - Remonter toutes les pièces. Effectuer les opérations de démontage dans l'ordre inverse.
Replacement du moteur du ventilateur (Mod.four aéré)
• Retirez les écrans de protection.
• Enlever le panneau postérieur.
• Déposer et remplacer le composant.
- Remonter toutes les pièces. Effectuer les opérations de démontage dans l'ordre inverse.
Remplacement du thermostat de réglage de la température, du sélecteur, du voyant et du thermostat de sécurité
- Sortir la manette.
• Démonter le panneau avant.
• Déconnecter le composant du câblage. - Dégager le bulbe de l'équerre de support se trouvant à l'intérieur de la cellule du four (thermostat).
Remplacement du joint de la porte.
• Le détacher (il est encastré sur les extrémités).
• Déposer et remplacer le composant.
- Remonter toutes les pièces. Effectuer les opérations de démontage dans l'ordre inverse.
17 NETTOYAGE DES PIÈCES INTERNES
- Contrôler l'état des pièces se trouvant à l'intérieur de l'appareil
- Enlever la saleté s'étant éventuellement déposée
- Contrôler et nettoyer le système d'évacuation des fumées
18 PIÈCES PRINCIPALES
18.1 TABLE DE CUISSON VITROCÉRAMIQUE
• Table de cuisson vitrocéramique
- Voyant
- Éléments radiants
• Régulateur d'énergie
18.2 FOUR ÉLECTRIQUE
- Sélecteur
• Thermostat de travail
• Thermostat de sécurité - Résistance
- Voyant
• Moteur ventilateur (mod.four aéré) - Joint de la porte
