MODE D'EMPLOI MZ10042 ADE

Préparation et l'utilisation de la toise ............................................................ 10

Ce symbole signifie: "Consulter l’instructions d'utilisation ". Pour obtenir des résultats précis, lisez attentivement le mode d'emploi avant de l'utiliser et suivez toutes les instructions qu'il contient. Conservez le mode d'emploi pour pouvoir vous y référer ultérieurement.

Votre toise portable ADE est un produit de qualité. Suivez attentivement les instructions ci- dessous pour obtenir les meilleurs résultats possibles. Consignes de sécurité : Inspecter les pièces à la recherche de dommages avant de les mettre ensemble. N’utilisez pas le dispositif en cas de dommages car cela pourrait entrainer des blessures. Utilisation et assemblage

1. Retirez les quatre pièces à insertion verticale et déverrouillez le curseur de sa position

de transport dans la plateau de base en le faisant glisser vers l’avant, et les butées murales (pièces de réglage de la distance par rapport au mur).

2. Positionnez les montants fermement ensemble et vérifiez que la partie inférieure

(marquée par une flèche) repose fermement dans la fente de base et que les symboles

et sont alignés correctement.MZ10042-210420-Rev004-UM-de-en-fr-es-nl-it-gr 11

3. Faites glisser l'une des deux stabilisateurs dans le mât, puis le curseur et faites glisser

le second stabilisateur au-dessus. Placez les stabilisateurs de manière qu'ils soient séparés des joints sur les sections verticales.

4. Placer le plateau de base sur une surface ferme et à niveau. Les deux stabilisateurs

doivent reposer contre un mur pour assurer la rigidité. Une mesure précise ne peut être garantie que si le dispositif est installé de la manière décrite. Étapes à suivre pour effectuer une mesure précise

1. La personne à mesurer doit se tenir débout, de préférence pieds nus, avec les talons

joints en touchant la butée de sécurité.

2. Veillez à ce que les jambes soient droites et les fesses et les omoplates en contact

avec les montants. Les épaules doivent être détendues et les bras baissés.

3. Placez la tête dans le plan Francfort avec les deux bras baissés en abaissant le

curseur sur la tête. Le plan Francfort est une ligne horizontale imaginaire passant entre le trou de l'oreille et le bord inférieur de l'œil.12 MZ10042-210420-Rev004-UM-de-en-fr-es-nl-it-gr

4. Relevez la hauteur au millimètre près jusqu’à la flèche rouge pointant vers l'échelle

métrique. La deuxième flèche rouge pointant à l'échelle impériale peut servir pour le système métrique.

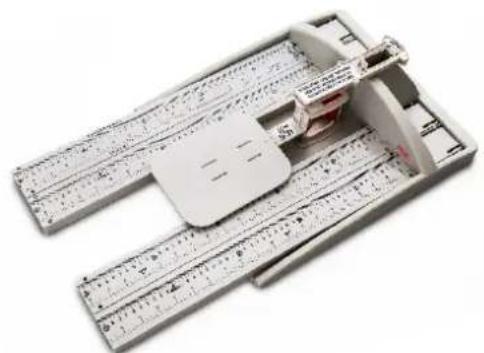

Démontage de la toise Enlevez le curseur et des stabilisateurs et les montants de part et d'autre des fentes du plateau de base. Rangez les deux stabilisateurs dans les extrémités des montants ou comme illustré ci-dessous. N'oubliez pas de mettre le curseur dans le plateau de base pour assurer son transport de manière sure.

Nettoyage et entretien Nettoyage : - Veillez toujours à ce que la planche soit nettoyée correctement. - Utilisez pour le nettoyage un chiffon humidifié d'un produit de désinfection courant ou liquide de nettoyage doux. - N'utilisez aucun produit de nettoyage agressif.MZ10042-210420-Rev004-UM-de-en-fr-es-nl-it-gr 13 Garantie - Responsabilité ADE s'engage à réparer ou remplacer ce produit durant une période de 2 ans à compter de la date de livraison, pour tout défaut de matériel ou de main-d'œuvre (sur présentation de la facture). La garantie ne couvre pas l'usure naturelle, les dommages causés par une manipulation incorrecte ou négligente, un abus d'utilisation ou un stockage inadapté ou inapproprié. Le coût du transport sera à la charge du client tant que l'équipement ne se serait pas dans nos locaux. En cas de dommages dus au transport, les réclamations sous garantie ne peuvent être acceptées si l'emballage d'origine complet n'a pas était utilisé et si l'équipement n'a pas été bien emballé. Tous les matériaux d'emballage doivent donc être conservés. Les clients à l'étranger sont priés de contacter leurs revendeurs locaux pour toute réclamation sous garantie, service après vente et pièces détachées. Mise au rebut de l'appareil : Si le bâton de mesure a dépassé sa durée de vie, mettez-le au rebut de manière appropriée et professionnelle, conformément aux lois et réglementations locales en vigueur dans le pays.

Spécifications techniques Plage de mesure : 140 – 2100 mm Graduation : 1 mm Dimensions : (L x H x P) 350 x 110 x 620 mm / 350 x 2110 x 420 mm Poids : 2,1 kg
