BEDIENUNGSANLEITUNG MZ10042 ADE

Vorbereitung und Verwendung des Stadiometers ............................................ 2

Dieses Symbol bedeutet: „Gebrauchsanweisung beachten“. Um präzise Ergebnisse zu erzielen, lesen Sie die Gebrauchsanweisung sorgfältig durch und folgen Sie den darin enthaltenen Instruktionen. Bewahren Sie die Gebrauchsanweisung für späteres Nachschlagen auf. Ihr mobiles ADE Stadiometer ist ein hochwertiges Produkt. Um die bestmöglichen Ergebnisse zu erzielen, befolgen Sie die folgenden Anweisungen bitte sorgfältig. Sicherheitshinweise: Vor dem Zusammenstecken Teile auf Beschädigungen prüfen. Bei Beschädigungen, Geräte aufgrund von Verletzungsgefahr nicht verwenden. Aufstellen und Inbetriebnahme

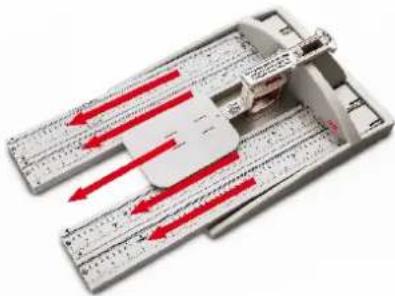

1. Entfernen Sie die vier Einsätze des Ständers und entriegeln Sie die Kopfauflage aus

der gesicherten Transportposition in der Grundplatte, indem Sie sie nach vorn schieben und die Abstützungen (Abstandhalter zur Wand) aus ihrer Ablage entfernen.

2. Stecken Sie die Messlatten fest ineinander und vergewissern Sie sich, dass der

unterste Abschnitt (mit Pfeil markiert) fest im Schlitz in der Grundplatte einsitzt und dass die Symbole

und korrekt aufeinander ausgerichtet sind.MZ10042-210420-Rev004-UM-de-en-fr-es-nl-it-gr 3

3. Schieben Sie eine der beiden Abstützungen auf die Messlatte, dann die Kopfauflage

zum Messen und dann darüber den zweiten Abstandhalter. Setzen Sie die Abstandhalter so an, dass sie nicht auf den Verbindungsstellen der Messlattenabschnitte sitzen.

4. Stellen Sie die Grundplatte auf einer festen, ebenen Fläche auf. Beide Abstandhalter

müssen an einer Wand anliegen, um die Festigkeit zu gewährleisten. Eine genaue Messung kann nur garantiert werden, wenn eine Aufstellung auf die beschriebene Art und Weise erfolgt ist. Schritte zur genauen Messung

1. Stellen Sie die zu messende Person auf die Fußabdrücke, möglichst barfuß, mit den

Fersen zusammen und die hintere Kante berührend.

2. Vergewissern Sie sich, dass die Knie durchgedrückt sind und dass Po und

Schulterblätter die Messlatte berühren. Die Schultern können gelockert sein und die Arme seitlich am Körper anliegen.

3. Bringen Sie den Kopf in die Frankfurter Horizontale, nachdem Sie den Messarm fest

auf den Kopf abgesenkt haben. Die Frankfurter Horizontale ist eine imaginäre horizontale Linie, die zwischen dem Ohr und der Unterkante des Auges verläuft.4 MZ10042-210420-Rev004-UM-de-en-fr-es-nl-it-gr

4. Lesen Sie die Körpergröße bis zum letzten vollständigen Millimeter am roten Pfeil ab,

der auf die metrische Skala zeigt. Der zweite rote Pfeil, der auf die Britische Skala zeigt, dient lediglich der Information von Personen, die nicht mit dem metrischen System vertraut sind.

Stadiometer demontieren Entfernen Sie die Abstandhalter und den Messarm und schieben Sie die Teile der Messlatte in die Aufnahme auf den beiden Seiten der Schlitze in der Grundplatte. Verstauen Sie die beiden Abstandhalter in den Enden der Messlatten oder wie nachstehend dargestellt. Denken Sie daran, die Kopfauflage in die Grundplatte zurückzusetzen, um sie während des Transports zu sichern.

Reinigung und Pflege Reinigung: - Achten Sie darauf, dass das Babymessbrett stets ordnungsgemäß gereinigt wird. - Benutzen Sie zur Reinigung ein feuchtes Tuch und übliche Desinfektionsmittel oder sanfte Reinigungsmittel. - Verwenden Sie keine aggressiven Reinigungsmittel.MZ10042-210420-Rev004-UM-de-en-fr-es-nl-it-gr 5 Gewährleistungs-/Haftungsansprüche Im Falle von Material- oder Verarbeitungsfehler repariert oder tauscht ADE dieses Produkt innerhalb eines Zeitraums von zwei Jahren ab Lieferdatum aus (Vorlage der Rechnung erforderlich). Die Gewährleistungsansprüche umfassen nicht natürliche Abnutzung, Schäden durch fehlerhafte oder nachlässige Bedienung, übermäßige Beanspruchung oder ungeeigneten oder unsachgemäßen Lagerung. Der Kunde trägt die Transportkosten, wenn sich das Babymessbrett nicht in den Räumlichkeiten des Kunden befindet. Im Falle von Transportschäden können Gewährleistungsansprüche nur dann geltend gemacht werden, wenn die vollständige Originalverpackung benutzt und das Produkt wie ursprünglich verpackt und gesichert wurde. Wir empfehlen Ihnen deshalb, das gesamte Verpackungsmaterial aufzubewahren. Wir bitten ausländische Kunden, im Falle von Gewährleistungsansprüchen, Kundenservice und Ersatzteilen, ihren lokalen Händler zu kontaktieren. Entsorgung des Produkts: Hat der Messstab seine Lebensdauer überschritten, entsorgen Sie ihn fach- und sachgerecht entsprechend den landesspezifischen Gesetzen und örtlichen Vorgaben. Technische Daten Messbereich: 140 – 2100 mm Unterteilung: 1 mm Maße: (B x H x T) 350 x 110 x 620 mm / 350 x 2110 x 420 mm Gewicht: 2,1 kg
