BEDIENUNGSANLEITUNG MZ100233 ADE

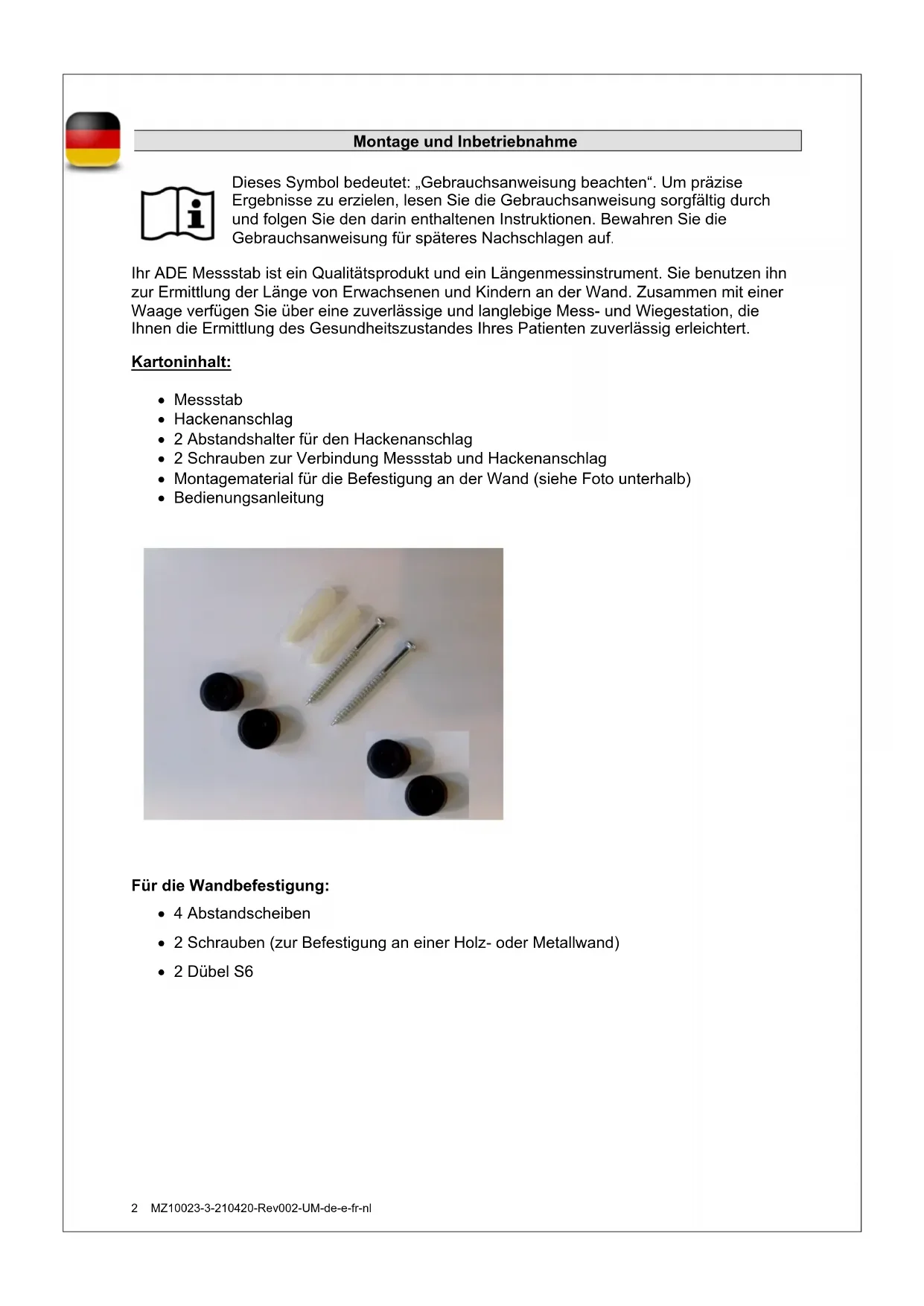

Dieses Symbol bedeutet: „Gebrauchsanweisung beachten“. Um präzise Ergebnisse zu erzielen, lesen Sie die Gebrauchsanweisung sorgfältig durch und folgen Sie den darin enthaltenen Instruktionen. Bewahren Sie die Gebrauchsanweisung für späteres Nachschlagen auf.

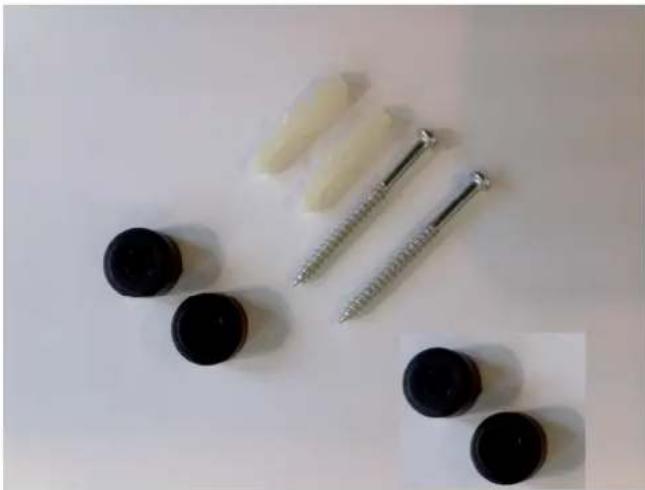

Ihr ADE Messstab ist ein Qualitätsprodukt und ein Längenmessinstrument. Sie benutzen ihn zur Ermittlung der Länge von Erwachsenen und Kindern an der Wand. Zusammen mit einer Waage verfügen Sie über eine zuverlässige und langlebige Mess- und Wiegestation, die Ihnen die Ermittlung des Gesundheitszustandes Ihres Patienten zuverlässig erleichtert. Kartoninhalt: Messstab Hackenanschlag 2 Abstandshalter für den Hackenanschlag 2 Schrauben zur Verbindung Messstab und Hackenanschlag Montagematerial für die Befestigung an der Wand (siehe Foto unterhalb) Bedienungsanleitung

Für die Wandbefestigung: 4 Abstandscheiben 2 Schrauben (zur Befestigung an einer Holz- oder Metallwand) 2 Dübel S6MZ10023-3-210420-Rev002-UM-de-e-fr-nl 3 Montageanleitung: Befestigung an der Wand:

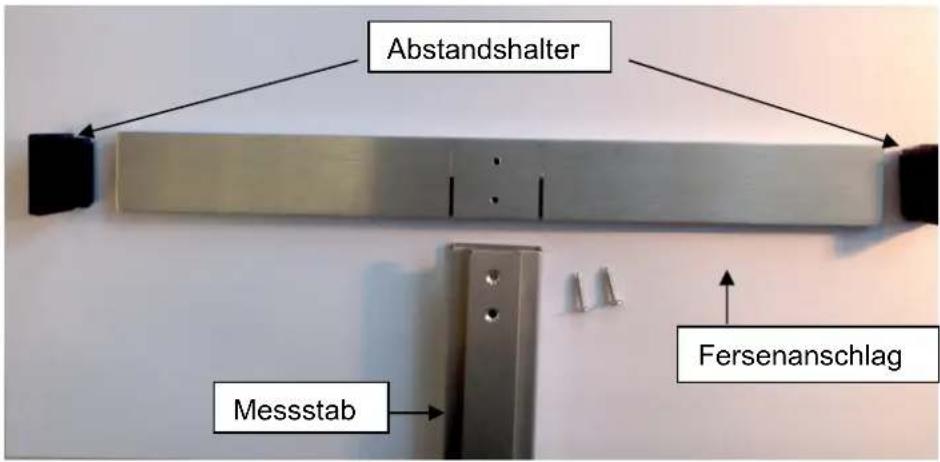

1) Schieben Sie die schwarzen Abstandshalter in die offenen Enden des

Fersenanschlages. Das Abstandsstück muss auf der Seite mit den Bohrlöchern fixiert werden.

2) Schieben Sie den Hackenanschlag über das untere Ende des Messstabes.

Befestigen Sie Ihn mit den 2 beigefügten kleinen Schrauben.

3) Bitte wählen Sie eine ebene und gleichmäßige Fläche an der Wand aus.

4) Schieben Sie den Messstab vollständig raus.

5) Positionieren Sie den Messstab mit einer Wasserwaage vertikal an der Wand. Der

Hackenanschlag liegt auf dem Boden auf.

6) Markieren Sie jetzt die hinter dem Messstab liegende Wand mit einem langen,

dünnen Gegenstand durch die obere Bohrung des Messstabes (bei ca. 122 cm auf der Skala). Benutzen Sie eine Wasserwaage.

7) Bohren Sie mit einem Bohrer passender Größe.

8) Stecken Sie die beiden Dübel in die gebohrten Löcher.

9) Schieben Sie die Schrauben durch die beiden dafür vorgesehenen Löcher in dem

Messstab und benutzen Sie die Schwarzen Abstandshalter um einen gleichmäßigen Abstand zur Wand zu erhalten.

10) Damit der Fersenanschlag nicht bei den Messungen beschädigt wird muss er durch

die schwarzen Abstandshalter gegen die Wand abgestützt werden. Sicherheitshinweise: Folgen Sie den Hinweisen der Bedienungsanleitung. Nach dem Messvorgang klappen Sie die Messzunge bitte immer nach unten, um einer eventuellen Verletzungsgefahr vorzubeugen. Bedienung

1) Bringen Sie die Messzunge in eine horizontale Position.

2) Schieben Sie die Messzunge nach oben bis über die Länge der zu messenden

3) Stellen Sie die zu messende Peron unter die Messzunge.

4) Schieben Sie die Messzunge nach unten bis über den Kopf der Person.

5) Entnehmen Sie das Ergebnis dem Auslesepunkt.

Fersenanschlag Messstab4 MZ10023-3-210420-Rev002-UM-de-e-fr-nl Garantie: ADE wird dieses Produkt reparieren oder ersetzen, wenn bewiesen werden kann, dass es innerhalb von 2 Jahren vom Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelnde Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile, wie z.B. Batterien, Kabel, Netzgeräte, Akkus etc., sind hiervon ausgenommen. Die Garantie umfasst keine äußeren normalen Abnutzungs- und Verschleißerscheinungen oder durch Unfall oder Missbrauch verursachte Beschädigungen. Für Geräte, die durch Unbefugte geöffnet wurden, greift die Garantie nicht. Die gesetzlich geregelten Rechte des Kunden werden durch diese Garantievereinbarung in keiner Hinsicht angegriffen. Technische Daten: Messbereich: 60 – 2100 mm Teilung: 1 mm Maße (BxHxT) 55 x 1370 x 34 mm Eigengewicht: ca. 1000 g Hersteller:

Neuer Hoeltigbaum 15
