BEDIENUNGSANLEITUNG WS 1908 ADE

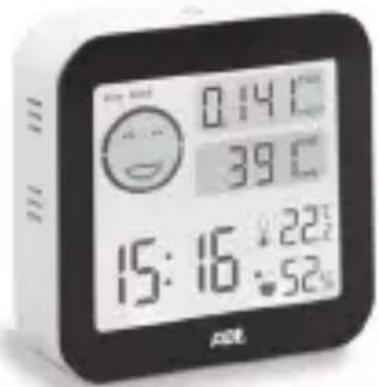

Luftqualitätsmonitor mit Thermo-Hygrometer

ADE

Air quality monitor with thermo-hygrometer Monitor de calidad del aire con termohigrómetro Moniteur de qualité de l'air à thermo-hygromètre Misuratore della qualità dell'aria con termoigrometro Monitor jakosci powietrza z termohigrometrem

Bedienungsanleitung

WS 1908

Operating Manual | Manual de instrucciones | Mode d'emploi | Istruzioni per l'uso | Instrukcja obstugi

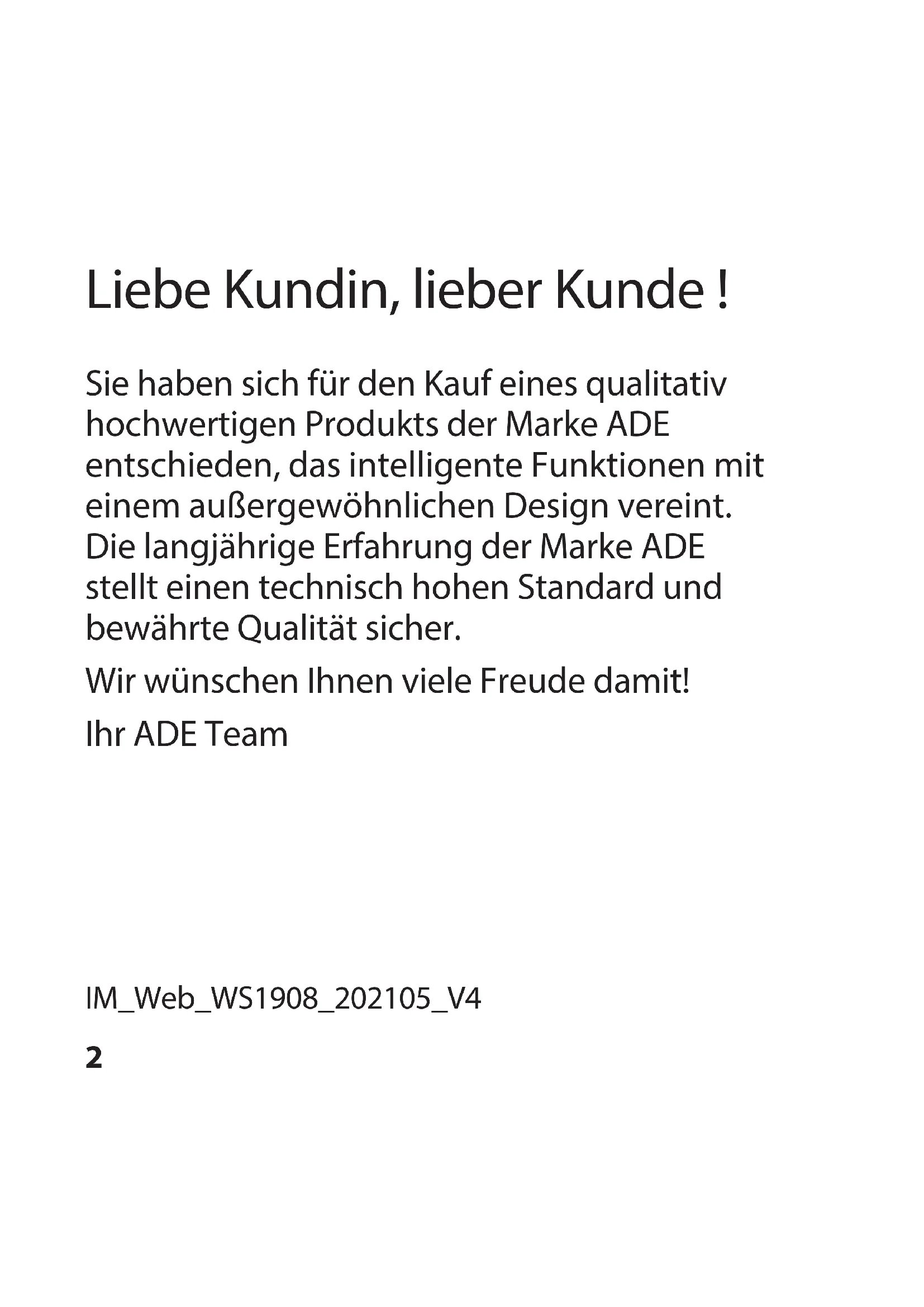

Liebe Kundin, lieber Kunde!

Sie haben sich für den Kauf eines qualitativ hochwertigen Produkts der Marke ADE entschieden, das intelligente Funktionen mit einem außergewöhnlichen Design vereint. Die langjährige Erfahrung der Marke ADE besteht einen technisch hohen Standard und bewährte Qualität sicher.

Wir wünschen Ohnen viele Freude damit! Ihr ADE Team

IM_PwEB_WS1908_202105_V4

2

Allgemeines

Über diese Anleitung

These Bedienungsanleitung beschreiben den sicheren Umgang und die Pflege des Artikels.

Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Antikel an demand anderen weitergeben, geben Sie auch diese Anleitung mit. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Antikel führen.

-Ziehen Sie die Schutzfolie vom Display.

Zeichenerklärung

Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vorschweren Verletzungen.

Dieses Symbol in Verbindung mit dem Wort WARNING warnt vor Verletzungen mittleren und leichten Grades.

Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.

Dieses Symbol kennzeichnet zusammenliche Informationen und allgemeine Hinweise.

Inhaltsverzeichnis

Allgemeines 3
Bestimmungsgemäßer Gebrauch ....6
Sicherheit 6
Auf einen Blick. 10
Lieferumfang 12
Inbetriebnahme. 12
Display-Anzeigen 15
TVOC-Werte kalibrieren 21
Sonstige Funktionen 23
Reinigen. 25
Störung und Abhilfe 25
Technische Daten. 26
Konformitätserklung 27
Garantie 28
Entsorgen. 28

Bestimmungsgemäßer Gebrauch

Dieses Gerät dient zur Überwachung der Luftqualität in geschlossenen Räumen. Für die gewerbliche Nutzung ist das Gerät nicht geeignet.

Sicherheit

• Dieser Antikel kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Antikels unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Antikel speiten.
• Reinigung und Benutzerwartung)dürfen

nicht von Kindern vorgenommen werden, es sei dess, sie sind 8 Jahre oder alter und werden beaufsichtigt.

• Batterien können bei Verschlucken Lebensgeführlich sein. Artikel und Batterien für Kleinkinder unerreichbar aufbewahren. Falls Batterien verschlukt wurden, sofort medizinische Hilfe in Anspruchephenmen.

GEFAHR für Kinder

• Kinder von Verpackungsmaterial fernhalten. Bei Verschlucken besteht Erstickungsgefahr.

GEFAHR von Brand/Verbrennung und/oder Explosion

• Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Batterien nur durch denselben oder gleichwertigen Batterietypersetzen. „Technische Daten" beachten.

• Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden. Ansonsten erhöhte Explosions- und Auslaufgefahr, außer dem konnen Gase entweichen!

• Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt betroffene Stellensofar mit reichlich klarem Wasser ausspüssen und umgehend Arzt aufsuchen.

VORSICHT vor Sachschäden

• Wecker vor starken Stößen, Erschüttungen und Feuchtigkeit schützen.

• Batterien aus dem Artikelnehmen, wenn diese verbraucht sind oder Wecker länger nicht benutzt werden soll. Vermeidet Schäden, die durch Auslaufen entstehen können.

• Bein Einsetzen und Wechseln der Batterien auf die richtige Polarität (+/-) achten.

• Batterien keinen extremen Bedingungen aussetzen, indem diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung gelagert werden. Erhöhte Auslaufgefahr!
• Batterie- und Gerätekontakte bei Bedarf vom dem Einlagen reinigen.
• Nur Batterien des gleichen Typs einsetzen, keine entsprechenden Typen oder gebrauchte und neue Batterien miteinander verwenden.
• Keine Änderungen an dem Anteil vormen. Reparaturen nur von einer Fachwerkstatt durchführten halten. Unsachgemäß durchgeführte Reparaturen konnen erhebliche Gefährdungen für den Benutzer verursachen.

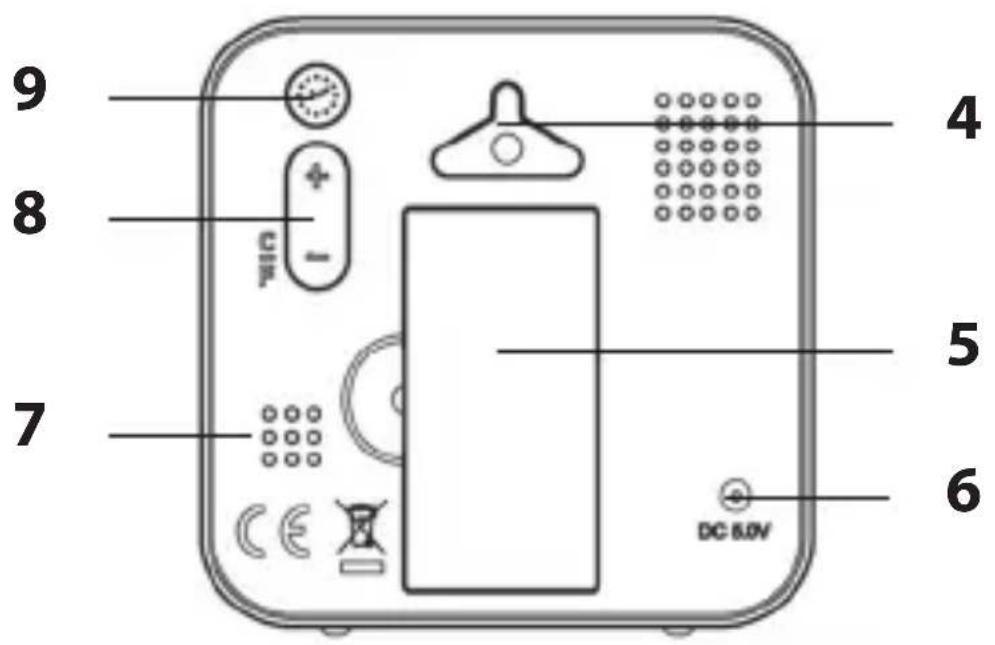

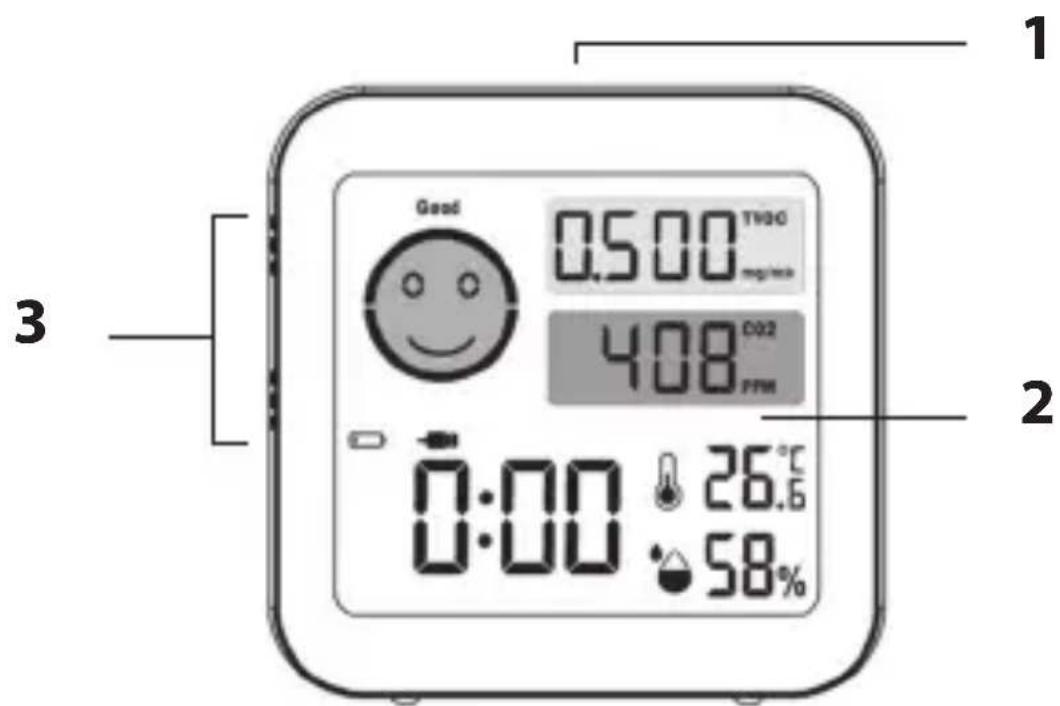

Auf einen Blick

1 Display-Beleuchtung einschalten Luftmessung manuell neu starten
2 Display
3 Messsensoren für TOVC und CO 2 Ohne Abbildung: USB-Kabel, 2x Batterien LR03 (AAA)

4 Aufhänge-Öse
5 Batteriefach 2x LR03 (AAA)
6 Anschlussbuchse USB-Kabel
7 Messssensoren für Luftfeuchtigkeit und Temperatur
8 Taste +: 12- oder 24-Stunden-Anzeige
Taste —: °C oder °F Anzeige
9 Uhrzeit einstellen

D

Lieferumfang

• Luftqualitätsmonitor
• 2x Battery LR03 (AAA), 1,5 V
  USB-Kabel und Bedienungsanleitung

Inbetriebnahme

Sie können das Gerät mit Batterien oder über den USB-Anschluss betreiben.

Batteriebetrieb

Für den Gebrauch benötigen Sie zwei Batterien des Typs LR03 (AAA), 1,5 V.

1. Verschlusslasche des Batteriefachdeckels nach unter drücken und Batteriefachdeckel abnehmer.

2. Batterien so einlagen, wie auf dem Boden des Batteriefachs abgebildet. Auf die richtige Polarität (+/-) achten.

3. Batteriefachdeckel wieder aufsetzen. Verschlusslasche muss hörbar einrasten.

USB-Betrieb

• Beigelegtes USB-Anschlusskabel mit dem USB-Anschluss DC 5.0V des Gerätes und mit der USB-Buchse eines Computers (PC, Tablet, Notebook) oder eines USB-Adapters verbinden.

Bei USB-Anschluss erfolgt die Stromversorgung immer über USB, auch wenn Batterien eingelegt sind.

Sobald das Gerät mit Strom versorgt wird, werden im Display die Temperatur und die Luftfeuchtigkeit angezeigt. Zeitgleich startet ein fünf-minütiger Countdown. Diese Zeit benötigt das Gerät, um die Luftdaten zu}sammeln und auszuwerten.

Wir empfehlen, die erwähnten fünf Minuten abzuwarten und erst dannach die Uhrzeit einzustellen.

Uhrzeit einstellen

Wenn Sie - bzw. gedrück halten, erfolgt der Vor- bzw. Rücklauf der angezeigten Werte Schneller.

1. Taste gedrückt halten, bis im Display die Stundenziffer blinkt.
2. Mit den Tasten - oder die aktuelle Stundenzeit einstellen.
3. Taste ⑨ Kurz drücken. Im Display blinkt die Minutenziffer.
4. Mit den Tasten - oder + ggf. die aktuelle Minutenzeit einstellen.
5. Abschlussend kurz drücken. Die Uhrzeit ist eingestellt.

Display-Anzeigen

Allgemein

Neben Uhrzeit, Temperatur sowie Luftfeuchtigkeit wird der gemessene TVOC-Wert sowie der CO_2 -Gehalt angezeigt.

Um möglichst unverfälligische Messwerte zu erhalten, beachten Sie Folgendes:

• Sensor-Öffnungen (seitlich undAPH) am Gerät nicht berühren und auf Sauberkeit achtenden.
  Gerät nicht geben stark duftende Gegenstände stellen und bei Nichtgebrauch nicht in geruchsintensiver Verpackung lagern.
• Bei Wieder-Inbetriebnahme Gerät zunachst eine Stunde in gut belufteter Umgebung betreiben, um genaue Messwerte zu gewährleisten.

Zudennessungen

Temperatur und Luftfeuchtigkeit werden 1x pro Minute automatisch aktualisiert.

Die Messung von TVOC und CO_2 -Werten muss manuell gestartet werden.

-Um die Messung zu starten, drucken Sie ca. 3 Sekunden auf das Sensorfeld . Danach startet ein fünftminutiger Countdown und die Luftdaten werden analysiert.

Beachten Sie:

Das häufige Messen TVOC und CO _2 verbraucht viel Batteriestrom. Wird während einer Messung angezeigt, müssen Sie die Batterien wechseln oder das Gerät über USB-Strom versorgen (siehe auch „Batterien wechseln").

Die Messgenauigkeit im USB-Betrieb ist hoher.

TVOC-Anzeige

Beachten Sie den Abschnitt „TVOC-Werte kalibrieren".

TVOC steht für total volatile organic compounds ( gesamte flüchtige organische Verbindungen).

Hintergrund:

• Bei Bewertungen von leicht flüchtigen Fremdstoffen im Innenaum besteht das Problem, dass ein komplexes, zeitlich und räumlich oft sehr variables Gemisch beur-teilt werden muss.
• Zuilen Stoffen liegen nur unzureichend toxicologische Daten vor.
• Mögliche Zusammenwirkungen verschiede

ner Stoffe und ihrer Wirkungen sind kaum abschätzbar.

• Normale Vorgänge wie Kochen, Reinigungsrarbeiten sowie große Veränderungen von Temperatur und Luftfeuchtigkeit können zu einem starken Anstieg der Messwerte führen. Sobald die erwähnten Aktivitäten vorbei sind, Goes der TVOC-Wert wieder zügig darüber, das ist normal.
  TVOC ist nicht toxikologisch begründet und kann dazu nicht direkt als ein Kriterium zur Beurteilung gesundheitlicher Wirkungen herangezogen werden. Es dient aber zur Einschätzung der Gesamtsituuation.

Stufe Koncentration Bewertung

1 ≤ 0,3 mg / m^3

Hygienisch unbedenklich.
In der Regel keine Beschwerden.

2 > 0,3-1 mg/m3	Hygienisch noch unbedenklich.
3 > 1-3 mg/m3	Hygienisch auffällig. Nutzung bei Räumen, die regelmäßig genutzt werden, nur befristet akzeptabel (< 12 Monate).
4 > 3-10 mg/m3	Hygienisch bedenklich. Nutzung bei Räumen, die regelmäßig genutzt werden, nur befristet akzeptabel (< 1 Monat).
5 > 10 mg/m3	Hygienisch inakzeptabel. Raumnutzung möglichst vermeiden. Ein Aufenthalt ist allenfalls pro Tag stundenweise/zeitlich befri-stet zulässig. Bei Werten oberhalb von 25 mg/m3ist eine Raumnutzung zu unterlassen.

CO_2 -Anzeige

In Deutschland ist die CO-Konzentration mit rund 408,8 ppm (2018 auf der Zugspitze gemessen) etwas niedriger als im weltweiten Schnitt (ppm = parts per million).
- Der Sensor misst das Kohlendioxid in der Umgebung nicht direkt, sondern ermittelt es durch die Berechnung anderer relevant Parameter.

Der vom gemessene CO_2 -Gehalt wird als Zahlenwert und in Form eines Smileys angezeigt.

Sehr gute Raumluftqualität

400~600 ppm

Gute Raumluftqualität 601~800 ppm

Mittlere Raumluftqualität 801~1000 ppm

Schlechte Raumluftqualität 1001~2000 ppm

Sehr schlechte Raumluftqualität > 2001 ppm

TVOC-Werte kalibrieren

TVOC-Wert neu kalibrieren

Der ab Werk eingestellte TVOC-Wert sollte neu kalibriert werden, wenn Sie den Eindruck haben, das die angezeigten Werte nicht stimmen.

Beachten Sie:

• Zur Kalibrierung Gerät über die USB-Schnittstelle betreiben und während der Kalibrierung nicht trennen.
• Kalibrierung in sauberer, gut durchlufteter Umgebung durchfahren.

Vorphensweise:

1. Taste +lange gedrückt halten.
   Im Display wird „CALI" angezeigt.
2. Drücken Sie um den Vorgang zu starten. Nach ca. 2 Stunden ist die Kalibrierung abgeschlossen.

Werkskalibrierung wiederherstellen

1. Taste - Lange gedrückt halten.

Im Display wird „reSt" angezeigt.

1. Drucken Sie

Der Vorgang ist abgeschlossen.

Sonstige Funktionen

Uhrzeitformat wahlen

-Taste +kurz drucken.

Wenn im Display „AM“ bzw. „PM“ angezeigt wird, ist das 12-Stunden-Format eingestellt.

Display beleuchten

Beider Stromversorgung via USB ist das Display dauerhaft beleuchtet.

-Sensorfeld kurz drücken, um Displaybe-leuchtung fur ca. 8 Sekunden einzuschalten.

Maßeinheit der Temperaturändern

-Taste -kurz drücken, um zwischen den Maßebinheiten ^ und ^ zu wechseln.

Batterien wechseln

Wenn im Display nichts mehr oder das Batterie-Wechselsymbol angezeigt wird, mussen Sie die Batterien wechseln.

• Gehen Sie darüber vor wie unter „Inbetriebnahme" beschreiben.

Hinweise zum Batterienwechsel:

• Nur den Batterietyp verwenden, der in den „Technischen Daten“ angegeben ist.

• Immer alle Batterien auswechseln.

• Alte Batterien umweltgerecht entsorgen, siehe „Entsorgen".

Reinigen

Gerät nicht in Wasser oder andere Flüssigkeiten tauchen. Keine harten, kratzenden oder scheuernden Reinigungsmittel verwenden.

• Gerät bei Bedarf mit einem weichen, trockenen Tuch entstauben oder mit einem leicht angefeuchteten Tuch abwischen.

Störung und Abhilfe

Keine Funktion.

• Batterien leer oder falsch herum eingelegt? Werte erscheinen unrealistisch.

• Standort prüfen. Gerätarfz.B.nicht neben stark duftenden Gegenständen stehen.Ggf. Luftmessung neu starten (Sensorfeld ca. 3 Sekunden gedrück halten).

Im Display wird „LL.L" bzw. „HH.H" angezeigt.

Gemessene Temperatur liegt unterhalb (ca. -9,9^) bzw. oberhalb (>50^) des Messbereichs.

Technische Daten

Modell: WS 1908

Batterie:

Messbereich: Temperatur:

ca. -10^ C - 50^ C

Abmessungen: ca. 81 × 81 × 25 ~mm

Inverkehrbringer (keine Service-Adresse):

Waagen-Schmitt GmbH

Neuer Höltigbaum 15

Unsere Produkte werden ständig weiterentwickelt und verbessert.

Aus thisem Grund sind Design- und technische Änderungen jederzeit möglich.

Konformitätserklärung

Hiermit erklärt die Waagen-Schmitt GmbH, dass der Luftqualitätsmonitor WS 1908 den Richtlinien 2014/30/EU und 2011/65/EU entspricht. Die Erklärung verliert ihre Gültigkeit, falls an dem Article eine nicht mit uns abgestimmte Änderung vorgenommen wurde.

Hamburg, Mai 2021

Waagen-Schmitt GmbH

Garantie

Die Firma Waagen-Schmitt GmbH garantiert für 2 Jahre ab Kaufdatum die kostenfreie Behebung von Mängeln aufgrund von Material- oder Fabrikationsfehlern durch Reparatur oder Austausch.itte geben Sie den Artikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamati-onsgrundes) an ihren Handler zurück.

Entsorgen

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Articlelentsorgen

Entsorgen Sie den Antikel entsprechend der Vorschriften, die in Ihrem Land gelten.

D

Geräte)dürfen nicht im normalen Hausmüll entsorgt werden

Am Ende seiner Lebensdauer ist der Article einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll

Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadtteils oder im Handel abgegeben werden. Dadurch konnen Batterien und Akkus einer umweltschonenden Entsorgung zugeführrt werden.

一

Dear Customer!

Batterie: 2x LR03 (AAA)/1,5 V
