Producttype	Telescopische meetstok
Merk	ADE
Model	MZ100233
Meetbereik	600 - 2100 mm
Schaalverdeling	1 mm
Afmetingen (l x h x d)	55 x 940 x 34 mm
Gewicht	Ongeveer 700 g
Materiaal	Kunststof en aluminium
Bevestiging	Muurbevestiging (montageset inbegrepen)
Gebruik	Meten van de lengte van volwassenen en kinderen
Inhoud van de verpakking	Meetstok, voetpositionering, 2 afstandhouders, 2 verbindingsschroeven, muurbevestigingsset (4 afstandhouders, 2 schroeven, 6 S6 pluggen), handleiding
Veiligheid	Klap het lipje na elke meting terug
Garantie	2 jaar (behalve verwijderbare onderdelen en ongeoorloofde opening)
Fabrikant	ADE Germany GmbH, 22143 Hamburg, Duitsland
Klantenservice	Tel. [phone], e-mail [e-mail]
Benodigde batterijen	Nee
Onderhoud	Reinigen met een droge, zachte doek
Meettype	Mechanisch (directe aflezing op schaal)
Aanbevolen gebruik	Professioneel (medische praktijken, enz.)

Veelgestelde vragen - MZ100233 ADE

Hoe bevestig ik de meetstok aan de muur?

Om de meetstok aan de muur te bevestigen, volg je de stappen: plaats de zwarte afstandhouders in de voetpositionering, duw deze in het uiteinde van de stang, kies dan een waterpas locatie. Markeer de gaten, boor, plaats de S6 pluggen en schroef de lange schroeven met de ronde afstandhouders tussen de stang en de muur.

Wat is het meetbereik van de ADE MZ100233 meetstok?

Het meetbereik is 600 tot 2100 mm, met een schaalverdeling van 1 mm.

Is de meetstok geschikt voor het meten van kinderen?

Ja, het kan zowel volwassenen als kinderen meten. De voetpositionering en het schuiflipje passen zich aan verschillende lengtes aan.

Wat te doen als het meetlipje niet goed glijdt?

Controleer of het lipje niet is geblokkeerd. Reinig indien nodig de stang met een droge doek. Als het probleem aanhoudt, neem dan contact op met de fabrikant.

Hoe onderhoud ik de meetstok?

Reinig hem regelmatig met een zachte, droge doek. Vermijd vocht en chemicaliën. Bewaar hem op een droge plaats.

Deckt de garantie accidentele schade?

Nee, de garantie dekt geen schade door vallen of verkeerd gebruik. Ze dekt alleen materiaal- of fabricagefouten binnen 2 jaar na aankoop.

Waar kan ik de ADE klantenservice vinden?

ADE Germany GmbH is gevestigd in Hamburg. U kunt hen telefonisch bereiken op [phone] of via e-mail op [e-mail]. Website: www.ade-germany.de.

Heeft de meetstok batterijen nodig?

Nee, de meetstok is een mechanisch instrument zonder batterijen.

Kan ik de meetstok gebruiken zonder hem aan de muur te bevestigen?

De meetstok is ontworpen voor muurbevestiging. Gebruik zonder bevestiging wordt niet aanbevolen omdat hij stabiel moet zijn voor nauwkeurige metingen.

Wat te doen als de meetstok niet correct meet?

Zorg ervoor dat de meetstok goed aan de muur is bevestigd en waterpas staat. Controleer of het lipje horizontaal staat en de persoon rechtop staat. Als de fout aanhoudt, neem dan contact op met de klantenservice.

GEBRUIKSAANWIJZING MZ100233 ADE

Bedieningshandleiding

ADE Special

Telescopische lengtemeetstaaf

MZ10023-3

Montage en ingebruikname

Dit symbool betekent: "Raadpleeg de Instructiehandleiding". Om nauwkeurige resultaten te bereiken, dient u de gebruiksaanwijzing vóór gebruik zorgvuldig te lezen en alle daarin gegeven instructies op te volgen. Bewaar de gebruiksaanwijzing voor toekomstig gebruik.

Uw ADE meetstaaf is een kwaliteitsproduct en een instrument om lengte te meten.

U gebruikt hem om de lengte van volwassenen en kinderen vast te stellen ofwel tegen de muur. Samen met de weegschaal beschikt u over een betrouwbaar en duurzaam meet- en weeginstrument, dat u de vaststelling van de gezondheidstoestand van uw patiënt betrouwbaar vergemakkelijkt.

Inhoud van de doos:

• Telescopische meetstaaf
• Voetpositiesteller
- 2 afstandsstukken voor de voetpositiesteller
- 2 schroeven voor het verbinden van de meetstaaf en de Voetpositiesteller
- Bevestigingsmateriaal voor bevestiging aan de muur (zie foto hieronder)
- Gebruiksaanwijzing

Voor de bevestiging aan de muur

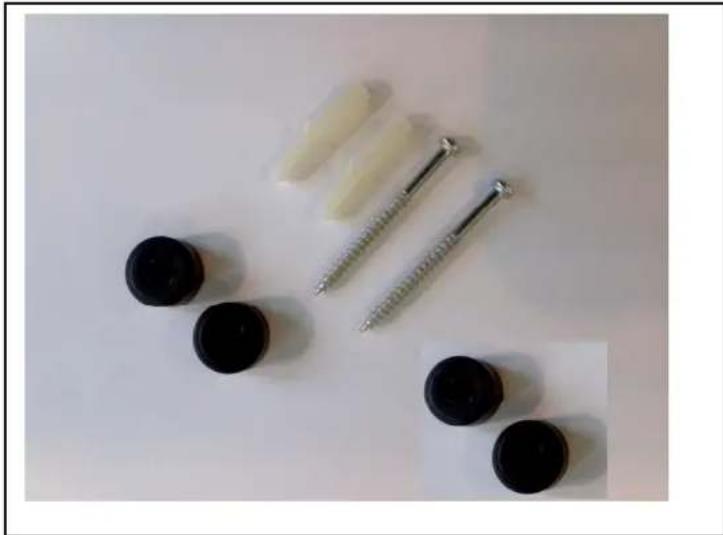

Voor de bevestiging aan de muur:

• 4 afstandhouders
- 2 schroeven (voor montage aan houten of metalen wanden)
- 2 pluggen S6

Montagehandleiding

Montage aan de muur:

1) Plaats de zwarte afstandsstukken in de open uiteinden van de voetstandsteller. De afstandhouder moet met het lange afstandstuk aan de kant met de boorgaten worden geplaatst.

2) Duw de voetstandsteller voorzichtig in het daarvoor bestemde onderste uiteinde van de meetstaaf. Zet hem vast met de twee kleine schroeven.

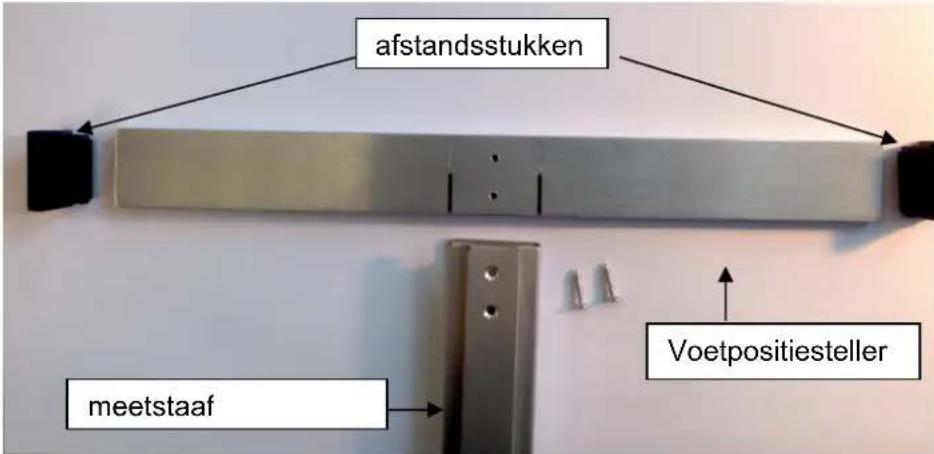

afstandsstukken meetstaaf Voetpositiesteller

3) Kies een vlakke en vlakke plaats aan de muur.

4) Trek de meetstaaf uit tot beide boorgaten vrij zijn.

5) Plaats de meetlat met een waterpas verticaal op de muur.

6) Markeer de boorgaten aan de muur door de gaten van de meetlat.

7) Boor met een passende boor.

8) Steek de twee ankers in de muur.

9) Steek nu de twee lange schroeven door de gaten in de meetlat.

10) Plaats de ronde afstandhouders over de schroeven tussen de meetlat en de muur.

11) Schroef de schroeven zeer vast in de ankers.

12) De voetsteun moet tegen de muur worden ondersteund door de twee zwarte afstandhouders.

Veiligheidsinstructies:

Volg de aanwijzingen in de gebruiksaanwijzing.

Na afloop van de meting moet u de meettong naar beneden klappen om verwondingsgevaar te voorkomen.

Bediening:

1) Stel de meettong in op een horizontale positie.

2) Schuif de meettong omhoog tot over de lengte van de te meten persoon.

3) Plaats de te meten persoon onder de meettong.

4) Schuif de meettong omlaag naar het hoofd van de persoon.

5) Neem het resultaat over van het afleespunt..

Garantie:

ADE zal dit product repareren of vervangen, als kan worden bewezen dat het het binnen 2 jaar vanaf verkoopdatum (kwitantie is vereist) heeft begeven door gebrekkige kwaliteit van het werk of defect materiaal. Alle beweeglijke delen, zoals bijv. batterijen, kabels, voedingseenheden, accu's enz., zijn hiervan uitgesloten. De garantie geldt niet voor uiterlijke normale slijtageverschijnselen of door een ongeval of misbruik veroorzaakte beschadigingen. Voor apparaten die door onbevoegden worden geopend, geldt de garantie niet. De wettelijk geregelde rechten van de klant worden door deze garantieovereenkomst in geen enkel opzicht beroerd.

22143 Hamburg / Duitsland

[phone]

[e-mail]

www.ade-germany.de
